VENC视频编码
VENC（Video Encoder）将YUV420SP格式的图片编码成H.264/H.265格式的视频码流。关于VENC功能的详细介绍请参见VENC功能及约束说明。
本节介绍VENC视频编码的接口调用流程，同时配合示例代码辅助理解该接口调用流程。
Atlas 200/300/500 推理产品上，当前版本不支持该功能。
Atlas 训练系列产品上，当前版本不支持该功能。
Atlas A2训练系列产品/Atlas 800I A2推理产品上，不支持该功能。
接口调用流程

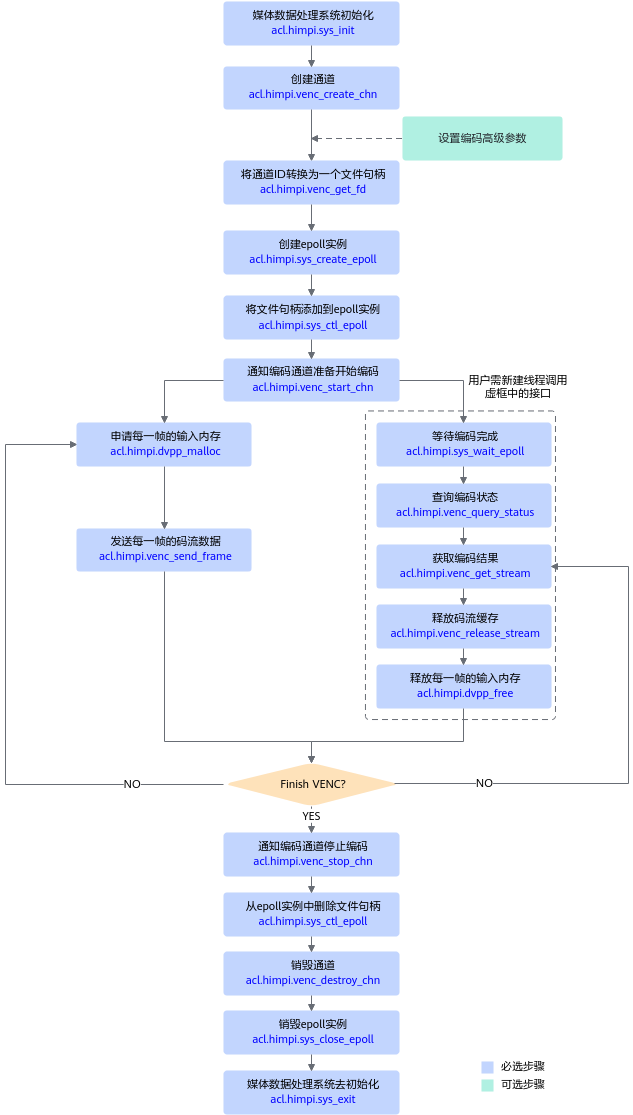

开发应用时，如果涉及视频编码，则应用程序中必须包含编码的代码逻辑，关于编码的接口调用流程，请先参见pyACL接口调用流程了解整体流程，再查看本节中的流程说明。
- 调用acl.himpi.sys_init接口进行媒体数据处理系统初始化。
- 调用acl.himpi.venc_create_chn函数创建完通道。
成功创建通道之后，您可以根据实际需求设置编码的高级参数，例如场景模式、码流控制器的高级参数等，请参见acl.himpi.venc_set_jpeg_param~acl.himpi.venc_compact_jpeg_tables章节中的接口说明。
- 调用acl.himpi.venc_get_fd将通道ID转换为一个文件句柄。
- 调用acl.himpi.sys_create_epoll函数创建DVPP epoll实例。
- 调用acl.himpi.sys_ctl_epoll函数将编码通道的文件句柄添加到epoll实例中，由epoll实例处理。
select或者poll方式，不需要执行该步骤。
- 调用acl.himpi.venc_start_chn函数通知通道准备开始编码。
- 调用acl.himpi.dvpp_malloc接口申请存放Device上输入数据的内存。
- 启动一个用户态线程，调用acl.himpi.sys_wait_epoll函数等待编码完成。
- 之后用户就可以调用acl.himpi.venc_send_frame函数发送待编码的码流。
- 一旦编码完成，acl.himpi.sys_wait_epoll函数或select函数或poll函数就会返回，用户就可以调用acl.himpi.venc_query_status接口查询编码状态，再调用acl.himpi.venc_get_stream函数获取编码结果。
- 用户需要注意的是，编码结果数据使用完成之后，需要及时调用acl.himpi.venc_release_stream函数释放Buffer。否则会因编码Buffer用完导致后续编码无法进行。
- 调用acl.himpi.dvpp_free接口释放输入内存。
- 当用户不需发送图像到目的通道继续编码时，需要调用acl.himpi.venc_stop_chn函数通知该通道不再接收新的输入图片。
- 调用acl.himpi.sys_ctl_epoll函数从epoll实例中删除编码通道的文件句柄。
- 当用户完成所有编码之后，需要调用acl.himpi.venc_destroy_chn释放编码通道以及内部内存资源。
- 调用acl.himpi.sys_close_epoll函数销毁DVPP epoll实例。
- 调用acl.himpi.sys_exit接口进行媒体数据处理系统去初始化。
优化视频编码质量
在实现VENC视频编码功能时，可在创建通道时设置基本参数、或调用对应的set接口设置高级参数，优化视频编码质量，以下调整手段可以叠加使用，效果是叠加的，例如：
- H.264视频数据获取场景，分辨率720P，gop = 60，帧率30fps，码率1M需要提升编码质量，可以使用如下优化手段组合：CBR模式、HI_VENC_SCENE_0、stats_time等于2、profile等于2、关闭宏块级码控。
- H.265电影场景，分辨率1080P，gop=30，帧率25fps，码率2M需要提升编码质量，可以使用如下优化手段组合：CBR模式、HI_VENC_SCENE_1、stats_time等于1、关闭宏块级码控。
当前支持以下方式优化视频编码质量：
- 设置基本参数，优化视频编码质量
不同分辨率的视频，其编码质量与视频的帧率、GOP（Group of pictures）、码率有关，在调用acl.himpi.venc_create_chn接口创建通道时，可设置编码的等级、设置H.264/H.265协议编码场景下CBR/VBR/AVBR/CVBR/QVBR模式的帧率、GOP、码率等参数，来调整视频编码质量：
- 编码等级，通过通过hi_venc_chn_attr["venc_attr"]字典内的“profile”属性来确定。
- 帧率，通过hi_venc_chn_attr["rc_attr"]字典内的“src_frame_rate”输入帧率参数、“dst_frame_rate”输出帧率属性来确定。
- GOP，通过hi_venc_chn_attr["rc_attr"]字典内的“gop”属性来确定。
- 码率，通过hi_venc_chn_attr["rc_attr"]字典内的“bit_rate”、“max_bit_rate”或“target_bit_rate”属性来确定。
表1 典型场景下帧率、GOP、码率的取值 画质/分辨率
帧率
GOP
码率（mbps）
4K
3840*2160/4096*2160
25或30
50或60
2K
2560*1440
25或30
50或60
1080P（蓝光）
1920*1080
25或30
50或60
720P（高清）
1280*720
25或30
50或60
480P/D1_N（标清）
854*480/720*480
25或30
50或60
576P/D1（标清）
720*576
25或30
50或60
270P（流畅）
480*270
25或30
50或60
CIF P/N
352*288/320*240
25或30
50或60
- 设置高级参数，调整视频编码细节
您可以调用接口设置码控模式、宏块级码率控制参数、编码场景模式等，来调整视频编码的细节，进一步改善编码质量。
表2 高级配置项列表 配置项
接口
参数名
说明
码控模式
追求码率平稳或追求PSNR大且码率符合目标值，配置为CBR。
追求节省码率，对主观编码质量有一定要求，配置为VBR。
追求节省码率，对主观编码质量有一定要求，且场景中有较多静止画面，配置为AVBR。
追求PSNR且对码率上浮没有严格要求，配置为QVBR。
追求节省码率，对主观编码质量有一定要求，且可以根据带宽、存储空间要求进行更多调整，配置为CVBR。
码率控制模型统计时间
关注长期码率稳定，短期波动不在意的可以设置大一些，例：DVR存盘。设大可以提高重编码判决的门槛，重编码次数会减少，但是码率波动会加大。
宏块级码率控制参数
hi_venc_rc_param字典内的“threshold_i”、“threshold_p”、“threshold_b”、“direction”、“row_qp_delta”属性。
如果图像内容复杂、细节较多或用户关注PSNR等客观指标时，需关闭宏块级码率控制。
第一帧的起始QP值
典型场景下，用户配置的码率小于表1中给的参考值，且编码后的视频第一帧明显模糊，则建议配置“first_frame_start_qp”属性，参数值取[min_i_qp, max_i_qp]的中间值，例如,[min_i_qp, max_i_qp]为[30, 40]，则“first_frame_start_qp”配置为“35”，同时将“max_reencode_times”配置为“0”，会获得较好的编码质量。
编码场景模式
安防场景配置为HI_VENC_SCENE_0；自动驾驶、直播、游戏、动画、电影配置为HI_VENC_SCENE_1。
示例代码
调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。
# 1.获取软件栈的运行模式，不同运行模式影响后续的接口调用流程（例如是否进行数据传输等）。
run_mode, ret = acl.rt.get_run_mode()
# 2.pyACL 初始化。
ret = acl.init()
# 3.运行管理资源申请。
# 4.初始化媒体数据处理系统。
ret = acl.himpi.sys_init()
# 5.设置VENC模块参数。
param = {'mod_type':HI_VENC_MOD_H265}
param, ret = acl.himpi.venc_get_mod_param(param)
param['jpeg_mod_param']['one_stream_buf'] = 1
ret = acl.himpi.venc_set_mod_param(param)
# 6.创建通道。
channel_id = 0
venc_attr = {'type': HI_VENC_MOD_H265, 'profile': 0,
'max_pic_width': 128, 'pic_width': 128,
'max_pic_height': 128, 'pic_height': 128,
'buf_size': 1024 * 1024 * 2, 'is_by_frame': 1}
rc_attr = {'rc_mode':HI_VENC_RC_MODE_H265_VBR,
'h265_vbr':{'gop': 30, 'stats_time': 1,
'src_frame_rate': 30, 'dst_frame_rate': 30,
'max_bit_rate': 4000}}
gop_attr = {'gop_mode':0, 'normal_p':{'ip_qp_delta':3}}
attr = {'venc_attr':venc_attr, 'rc_attr':rc_attr, 'gop_attr':gop_attr}
ret = acl.himpi.venc_create_chn(channel_id, attr)
# 7.通知编码器开始接收输入数据。
recv_param = {'recv_pic_num':-1}
ret = acl.himpi.venc_start_chn(channel_id, recv_param)
# 8.发送输入数据。
# 8.1 申请输入内存。
input_size = 128 * 128 * 3 // 2
input_addr, ret = acl.himpi.dvpp_malloc(0, input_size);
# 如果运行模式为ACL_HOST，则需要申请Host内存，将输入数据读入Host内存，再通过acl.rt.memcpy接口将Host的数据传输到Device，数据传输完成后，需及时释放Host内存；否则直接将输入数据读入Device内存。
# 直接将输入数据读入Device内存。
if run_mode == ACL_HOST:
# 将输入图片读入内存中。
jpege_file = np.fromfile(jpege_filee_path, dtype=np.byte)
jpege_file_size = jpege_file.itemsize * jpege_file.size
bytes_data = jpege_file.tobytes()
jpege_file_ptr = acl.util.bytes_to_ptr(bytes_data)
# 数据传输。
ret = acl.rt.memcpy(input_addr, input_size, jpege_file_ptr, jpege_file_size, ACL_MEMCPY_HOST_TO_DEVICE)
else:
# 将输入图片读入内存中。
jpege_file = np.fromfile(jpege_file_path, dtype=np.byte)
jpege_file = jpege_file.itemsize * jpege_file.size
bytes_data = jpege_file.tobytes()
jpege_file_ptr = acl.util.bytes_to_ptr(bytes_data)
# 数据传输。
ret = acl.rt.memcpy(input_addr, input_size, jpege_file_ptr, jpege_file_size, ACL_MEMCPY_DEVICE_TO_DEVICE)
# 8.2 发送输入数据，开始编码。
v_frame = {'width': 128,
'height': 128,
'field': HI_VIDEO_FIELD_FRAME,
'pixel_format': HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420,
'video_format': HI_VIDEO_FORMAT_LINEAR,
'compress_mode': HI_COMPRESS_MODE_NONE,
'dynamic_range': HI_DYNAMIC_RANGE_SDR8,
'color_gamut': HI_COLOR_GAMUT_BT709,
'header_stride': [0, 0, 0],
'width_stride': [128, 0, 0],
'height_stride': [0, 0, 0],
'header_phys_addr': [0, 0, 0],
'phys_addr': [0, 0, 0],
'header_virt_addr': [0, 0, 0],
'virt_addr': [input_addr, 0, 0],
'time_ref': 0,'pts': cur_time}
frame = {'v_frame':v_frame, 'pool_id':0, 'mod_id':HI_ID_VENC}
ret = acl.himpi.venc_send_frame(channel_id, frame, 0)
# 9.获取编码结果。
# 9.1 通过EPOLL处理编码完成事件。
fd = acl.himpi.venc_get_fd(channel_id)
epoll_fd, ret = acl.himpi.sys_create_epoll(10)
event['data'] = fd
event['events'] = HI_DVPP_EPOLL_IN
ret = acl.himpi.sys_ctl_epoll(epoll_fd, HI_DVPP_EPOLL_CTL_ADD, fd, event)
# 编码完成前，会超时阻塞在这里，一旦完成，才会往下执行。
events, eventCount, ret = acl.himpi.sys_wait_epoll(epoll_fd, 3, 1000);
# 9.2 获取编码结果。
status, ret = acl.himpi.venc_query_status(channel_id)
stream = {'pack_cnt': status['cur_packs']}
stream, ret = acl.himpi.venc_get_stream(self.channel_id, stream, 1000)
# 9.3 如果运行模式为ACL_HOST，且Host上需要使用编码输出的码流，则需要申请Host内存，通过acl.rt.memcpy接口将Device的输出码流传输到Host。
# 9.3 获取编码输出码流数据。
if run_mode == ACL_HOST:
# 申请Host内存。
output_buffer, ret= acl.rt.malloc_host(output_ize)
# 数据传输。
ret = acl.rt.memcpy(output_buffer, output_ize, stream['pack'][0]['addr'], output_ize, ACL_MEMCPY_DEVICE_TO_HOST)
# ......
# 数据使用完成后，及时释放不使用的内存。
ret = acl.rt.free_host(output_buffer)
else:
# 可以直接使用编码输出码流数据，在stream['pack'][0]['addr']指向的内存中。
# ......
# 10.释放输入内存和输出码流。
ret = acl.himpi.dvpp_free(input_addr)
ret = acl.himpi.venc_release_stream(channel_id, stream)
# 11.通知编码器停止接收输入数据。
ret = acl.himpi.venc_stop_chn(channel_id)
ret = acl.himpi.sys_ctl_epoll(epoll_fd, HI_DVPP_EPOLL_CTL_DEL, fd, event)
ret = acl.himpi.sys_close_epoll(epoll_fd)
# 12.销毁通道。
ret = acl.himpi.venc_destroy_chn(channel_id)
# 13. 媒体数据处理系统去初始化。
ret = acl.himpi.sys_exit()
# 14. 释放运行管理资源。
# 15.pyACL去初始化。
ret = acl.finalize()
