下文将以Matmul+LeakyRelu融合算子的实现为例，介绍Mix融合算子的设计和实现流程。该样例仅支持在Atlas A2训练系列产品上运行。

算子的设计过程分为算子分析、数据流分析、Tiling策略设计三部分。

算子分析

算子分析是指明确算子的数学表达式、输入、输出，核函数的名称等信息。

明确算子的数学表达式及计算逻辑。该算子的计算逻辑为，先进行一个矩阵乘操作，然后将矩阵乘的结果与一个alpha参数进行LeakyRelu操作。数学表达式如下：
```
c = LeakyRelu(a * b + bias, alpha);
```
明确输入和输出。
- MatMul+Leakyrelu算子输入为a、b、bias、alpha，输出为c。
- 本样例中算子输入a、b支持的数据类型为half（float16），算子输入bias、alpha支持的数据类型为float32，算子输出c的数据类型为float32。
- 输入矩阵a的形状为[M，K]，输入矩阵b的形状为[K, N]，输出矩阵c的形状为[M，N]，输入bias的形状为[1, N]。
- 算子输入输出支持的数据格式为：ND。
确定核函数名称和参数。
- 您可以自定义核函数名称，本样例中核函数命名为matmul_leakyrelu_custom。
- 根据对算子输入输出的分析，确定核函数的参数a，b，bias，alpha，c；a，b, bias,alpha为输入在Global Memory上的内存地址，c为输出在Global Memory上的内存地址。

表1 Ascend C MatMul+Leakyrelu算子设计规格
算子类型（OpType）	MATMUL_LEAKYRELU
算子输入	name	shape	data type	format
	a	[M, K]	half	ND
	b	[K, N]	half	ND
	bias	[1, N]	float32	-
	alpha	-	float32	-
算子输出	c	[M, N]	float32	ND
核函数名称	matmul_leakyrelu_custom

数据流分析

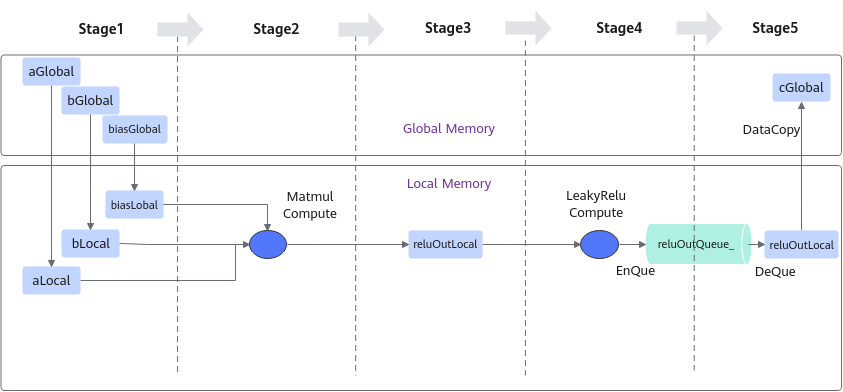

进行算子的数据流分析：数据流向为在Cube核上完成Matmul计算后将数据搬运至Vector核进行LeakyRelu计算。根据上述数据流并结合融合算子的编程范式，规划并行的流水任务。如下图所示：

将输入数据从Global Memory搬运到Cube核。
进行MatMul内部的计算，计算公式和计算示意图如下：

注：bias的shape为[1, N], 对A*B结果矩阵的每一行都采用该bias进行偏置。

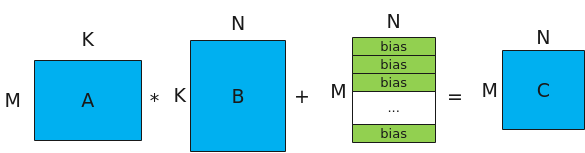

图1 Matmul矩阵乘示意图
将MatMul的计算结果搬运到Vector核。
进行Vector矢量计算，该样例中进行LeakyReLU计算。

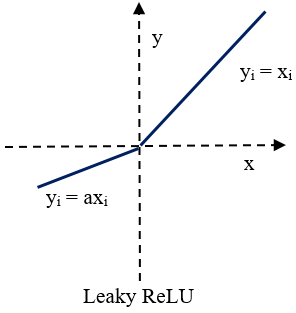

Leaky ReLU（带泄露线性整流函数）激活函数，是人工神经网络中一种常用的激活函数，其数学表达式和函数图像如下所示：

$\text{[math]}$
将输出结果搬运到Global Memory。

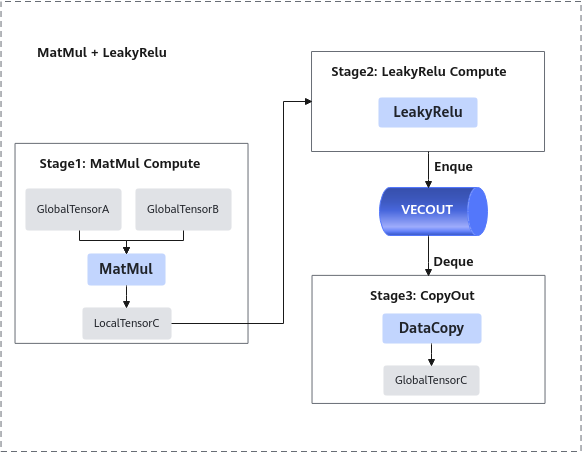

前三步的内容都封装在Matmul高阶API内，本样例中可以简化为3个stage。如下图所示：

根据上述分析，明确实现过程中会使用到Matmul高阶API接口，LeakyRelu Vector计算接口、DataCopy接口、EnQue、DeQue接口。

Tiling策略设计

Tiling策略的设计主要包括多核切分和核内切分策略。

多核切分: 根据当前核数，对输入shapeM, K, N进行多核切分，得到单核内shape大小singleCoreM, singleCoreK, singleCoreN。
核内切分: 根据Local Memory的大小约束, 对单核内的shape大小进一步切分，得到A、B、C矩阵参与一次矩阵乘指令的shape大小baseM, baseN, baseK 。切分时需要注意：GetTensorC的结果如果放在LocalMemory（UB）上，需要注意，baseM *baseN的大小不能超出UB的限制。

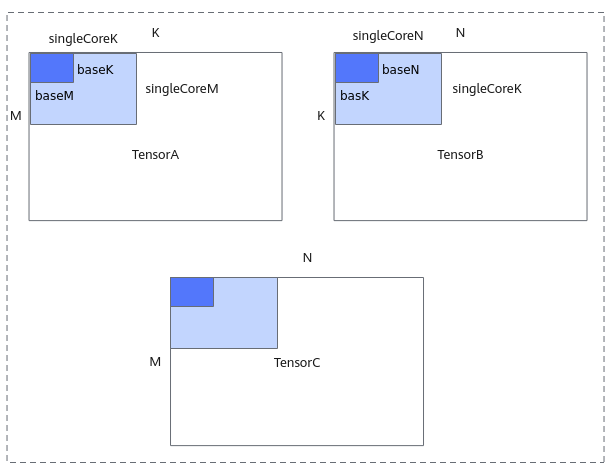

切分策略示意图如下，更多切分策略相关原理请参考数据分块（Tiling）。

算子实现

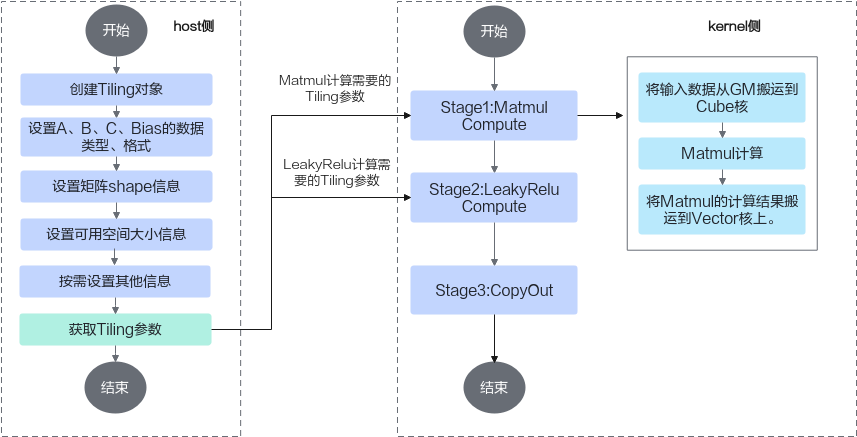

在矩阵编程章节，我们得知Ascend C提供一组Matmul高阶API，封装了常用的切分和数据搬运、计算的算法逻辑，方便用户快速实现Matmul矩阵乘法的运算操作。融合算子中的矩阵编程的部分实现与之类似，开发者在host侧通过调用API自动获取Tiling参数，该参数传递到kernel侧后，在初始化操作时传入，通过几个简单的API即可完成矩阵乘操作。再结合上文的融合算子的编程范式，融合算子实现的步骤如下：

kernel侧实现的代码框架如下，在完成Matmul对象的初始化、左矩阵A、右矩阵B、Bias的设置后，通过单次Iterate叠加while循环的方式完成后续的Matmul计算、LeakyRelu计算、CopyOut流程。

template<typename aType, typename bType, typename cType, typename biasType>
__aicore__ inline void MatmulLeakyKernel<aType, bType, cType, biasType>::Process(){
    uint32_t computeRound = 0;
    // Matmul对象初始化
    REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), matmulObj);
    // 设置Matmul的输入（包括左矩阵、右矩阵、bias）
    matmulObj.Init(&tiling);
    matmulObj.SetTensorA(aGlobal);
    matmulObj.SetTensorB(bGlobal);
    matmulObj.SetBias(biasGlobal);
    // 调用matmul iterate获取一块[baseM, baseN]的计算结果
    while (matmulObj.template Iterate<true>())
    {
        MatmulCompute();
        LeakyReluCompute();
        CopyOut(computeRound);
        computeRound++;

    }
    matmulObj.End();
}

Matmul计算、LeakyRelu计算、CopyOut的具体实现代码如下：

Matmul计算：

将输入数据从Global Memory搬运到Cube核。
进行MatMul内部的计算。

将MatMul的计算结果搬运到Vector核。

template<typename aType, typename bType, typename cType, typename biasType>
__aicore__ inline void MatmulLeakyKernel<aType, bType, cType, biasType>::Process(){
    uint32_t computeRound = 0;
    // ...
    // 调用matmul iterate获取一块[baseM, baseN]的计算结果
    while (matmulObj.template Iterate<true>())
    {
        MatmulCompute();
        // ...
        computeRound++;

    }
    matmulObj.End();
}

template<typename aType, typename bType, typename cType, typename biasType>
__aicore__ inline void MatmulLeakyKernel<aType, bType, cType, biasType>::MatmulCompute(){
    reluOutLocal = reluOutQueue_.AllocTensor<cType>();
    // 调用GetTensorC将Matmul的计算结果搬运到Vector核。
    matmulObj.template GetTensorC<true>(reluOutLocal, false, true);
}

LeakyRelu计算。

// 调用LeakyRule接口进行计算
template<typename aType, typename bType, typename cType, typename biasType>
__aicore__ inline void MatmulLeakyKernel<aType, bType, cType, biasType>::LeakyReluCompute(){
    LeakyRelu(reluOutLocal, reluOutLocal, (cType)alpha, tiling.baseM * tiling.baseN);
    reluOutQueue_.EnQue(reluOutLocal);
}

CopyOut，将输出结果搬运到Global Memory。

// 将结果搬出到GM
template<typename aType, typename bType, typename cType, typename biasType>
__aicore__ inline void MatmulLeakyKernel<aType, bType, cType, biasType>::CopyOut(uint32_t count){
    reluOutQueue_.DeQue<cType>();
    const uint32_t roundM = tiling.singleCoreM / tiling.baseM;
    const uint32_t roundN = tiling.singleCoreN / tiling.baseN;
    uint32_t startOffset = (count % roundM * tiling.baseM * tiling.N + count / roundM * tiling.baseN);
    DataCopyParams copyParam = {(uint16_t)tiling.baseM,
        (uint16_t)(tiling.baseN * sizeof(cType) / DEFAULT_C0_SIZE), 0,
        (uint16_t)((tiling.N - tiling.baseN) * sizeof(cType) / DEFAULT_C0_SIZE)};
    DataCopy(cGlobal[startOffset], reluOutLocal, copyParam);
    reluOutQueue_.FreeTensor(reluOutLocal);
}

host侧自动获取Tiling参数的关键步骤介绍如下：

创建Tiling对象。

auto ascendcPlatform = platform_ascendc::PlatformAscendC(context->GetPlatformInfo());
MultiCoreMatmulTiling cubeTiling(ascendcPlatform);

创建对象时需要传入需要传入硬件平台信息，硬件平台信息可以通过GetPlatformInfo获取。

设置A、B、Bias的数据类型和格式。

cubeTiling.SetAType(TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16);
cubeTiling.SetBType(TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16);
cubeTiling.SetCType(TPosition::LCM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT);
cubeTiling.SetBiasType(TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT);

设置矩阵shape信息。

cubeTiling.SetShape(M, N, K);
cubeTiling.SetOrgShape(M, N, K);

设置可用空间大小信息。
```
cubeTiling.SetBufferSpace(-1, -1, -1);
```
按需设置其他参数，比如设置bias参与计算。
```
cubeTiling.SetBias(true);
```

获取Tiling参数。

MatmulLeakyreluCustomTilingData tiling;
if (cubeTiling.GetTiling(tiling.cubeTilingData) == -1){
    return ge::GRAPH_FAILED;
}

Tiling参数的序列化保存等其他操作。

特别的对于多核场景，需要通过SetDim接口设置Matmul计算所用的核数，MIX模式（包含矩阵计算和矢量计算）的设置规则如下：
- 分离架构：Matmul API都是从AIV侧发起的，调用Iterate计算时在AIV侧只会起到通知的作用，通知AIC去做矩阵计算，计算完成后AIC告知AIV计算完成，在开发者层面感知的是AIV的核数，比如：SetBlockDim时可以设置为20，启动20个AI Core（AIC AIV的组合），SetDim设置成40，表示按照40个AIV进行切分。
- 耦合架构：SetBlockDim加载的核数就是Matmul API实际计算会用到的核数，SetDim和SetBlockDim设置的值是一样的。
Matmul高阶API内部实现时需要使用系统workspace，开发者需要：
- 在host侧Tiling实现时，设置总的workspace的数值大小（包含用户workspace和系统workspace），workspace空间由框架来申请并管理。系统workspace的空间大小通过GetLibApiWorkSpaceSize获取。
```
size_t userWorkspaceSize = 0;
size_t systemWorkspaceSize = ascendcPlatform.GetLibApiWorkSpaceSize();
size_t *currentWorkspace = context->GetWorkspaceSizes(1);
currentWorkspace[0] = userWorkspaceSize + systemWorkspaceSize;
```
- kernel侧需要在Matmul初始化前，通过SetSysWorkSpace设置系统workspace。
```
// 使用Matmul时必须设置workspace空间
SetSysWorkspace(workspace);
if (GetSysWorkSpacePtr() == nullptr) {
    return;
}
```
