基础概念

算力档位

算力（也称哈希率）是运算处理能力的一个度量单位，表示处理器计算哈希函数输出的速度。TOPS为算力单位，1TOPS代表处理器每秒可以进行一万亿次操作。

Atlas 200I A2 加速模块支持调整算力档位为20TOPS和8TOPS，适用于不同算力场景，满足用户对于算力的不同需求。

npu-smi工具支持算力档位的查询和设置，详细操作请参考《Atlas A2 智能边缘硬件 24.1.RC3 npu-smi 命令参考》的“查询指定芯片的算力档位”和“设置指定芯片的算力档位”章节。

SerDes功能

Atlas 200I A2 加速模块提供了灵活的片上高速SerDes组网模块，可以根据不同产品的应用场景，实现GE、USB 3.0、PCIe和SATA的灵活组网。详细请参见《Atlas 200I A2 加速模块 硬件开发指南》的“SerDes接口”章节。用户可通过userBaseConfig灵活配置SerDes，详细操作请参见编译并生效userBaseConfig文件。

USB Device

Atlas 200I A2 加速模块对外提供四个USB控制器接口，包含Type-C接口类型USB接口，适配USB 3.0（SuperSpeed）通信协议，可使用该Type-C接口实现虚拟网卡功能以及虚拟U盘功能。

Hboot2

在Atlas 200I A2 加速模块的SFC Flash上预置了Hboot2程序，可根据BOOTSEL真值表选择启动介质，从启动介质中加载Kernel、DTB等程序。BOOTSEL真值表的详细信息请参见《Atlas 200I A2 加速模块 硬件开发指南》的“启动方式选择”章节。

文件系统

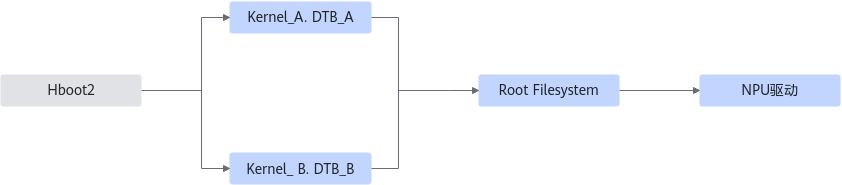

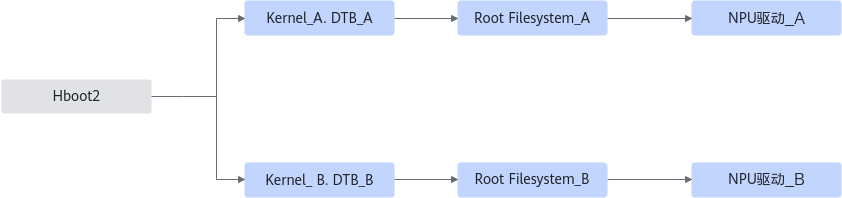

烧录工具支持单Root Filesystem和冗余Root Filesystem两种文件系统，可使用boot_tool工具查询文件系统启动的相关信息。例如boot_tool get image_info查询Root Filesystem所在的分区信息。

烧录工具的详细介绍请参见烧写工具介绍。

DTB文件

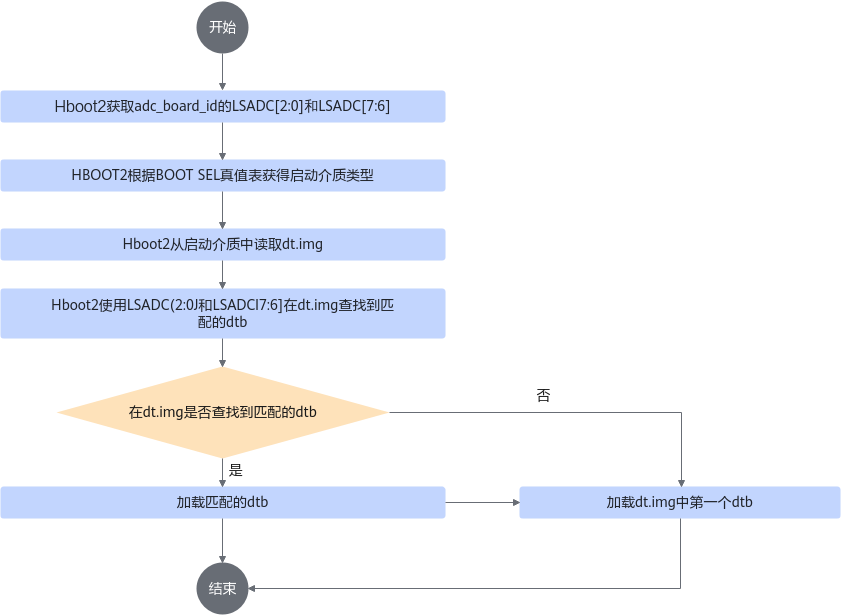

Atlas 200I A2 加速模块通过提供dt.img镜像集成不同的DTB，Hboot2根据Atlas 200I A2 加速模块的adc_board_id和底板的adc_board_id从dt.img中选择匹配的DTB并加载，当无匹配的DTB时会加载dt.img中的第一个DTB。

用户通过DTS自定义不同的DTB实现丰富的整机硬件接口使能，DTS源码提供了可供整机参考的DTS，详细介绍如下。

可通过以下两种方式自定义DTS：

• 新增自定义整机的DTS，比如整机底板的LSADC[7:6]为30，搭配20T算力的Atlas 200I A2 加速模块时，DTS可以为hi1910B-asic-M150-B30.dts，同时修改DTS中的boardid字段，如下加粗内容所示。

  {
  compatible = "hisilicon,hi1910B-evb", "hisilicon,ascend610";
  hisi,boardid = <0x0 0x3 0x0 0x1 0x5 0x0>;
  #address-cells = <0x2>;
  #size-cells = <0x2>;
  interrupt-parent = <0x1>;
  model = "Hisilicon PhosphorHi1910B evb";

• 修改默认DTS（hi1910B-asic-default.dts），适配整机的硬件接口。

userBaseConfig文件

userBaseConfig文件为弹性配置，可通过userBaseConfig文件配置SerDes信息， 将SerDes复用为PCIe、SATA、USB或者GE接口。

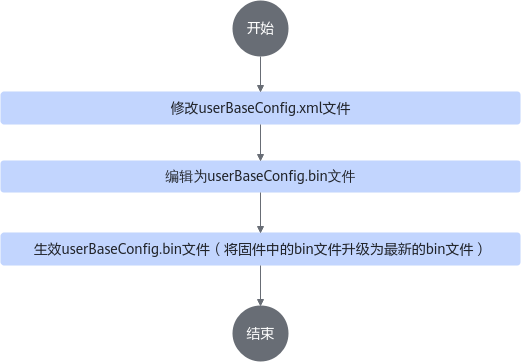

Atlas 200I A2 加速模块出厂自带固件（userBaseConfig.bin文件），已默认配置Atlas 200I DK A2 开发者套件、Atlas 500 A2 智能小站的SerDes复用关系，可根据实际的底板硬件设计重新修改userBaseConfig文件进行适配。具体配置流程如图3所示。
