启动方式选择
Atlas 200I A2 加速模块支持RC和EP两种工作模式,同时用户可通过设置BOOT_SEL[2:0]的值来选择启动介质。
管脚序号 |
加速模块信号名 |
信号方向 |
信号类型 |
信号电平 |
用途/描述 |
---|---|---|---|---|---|
S143 |
PCIE_EP_RC_FLAG |
Input |
LVCMOS |
1.8V |
Atlas 200I A2加速模块RC和EP模式选择。 |
S73 |
BOOT_SEL0 |
Input |
LVCMOS |
1.8V |
BOOT_SEL0启动镜像介质选择。 |
S74 |
BOOT_SEL1 |
Input |
LVCMOS |
1.8V |
BOOT_SEL1启动镜像介质选择。 |
S75 |
BOOT_SEL2 |
Input |
LVCMOS |
1.8V |
BOOT_SEL2启动镜像介质选择。 |
当PCIE_EP_RC_FLAG为低电平,Atlas 200I A2 加速模块工作在RC模式,该模式下支持启动方式如下,用户可根据实际启动介质选择底板下拉电阻。

下图虚线框中的电阻可根据启动介质调整。

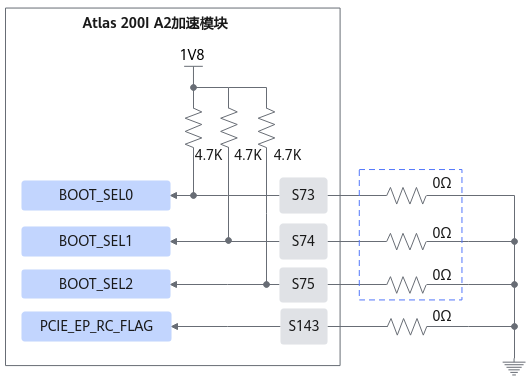

图1 启动方式选择应用拓扑图


BOOT_SEL2 |
BOOT_SEL1 |
BOOT_SEL0 |
启动介质 |
---|---|---|---|
0 |
1 |
1 |
SPI NOR Flash + SATA |
1 |
0 |
0 |
SPI NOR Flash + eMMC |
1 |
0 |
1 |
SPI NOR Flash + SD卡 |
其他 |
预留 |
当PCIE_EP_RC_FLAG为高电平,Atlas 200I A2 加速模块工作在EP模式,该模式下仅支持PCIe启动方式。

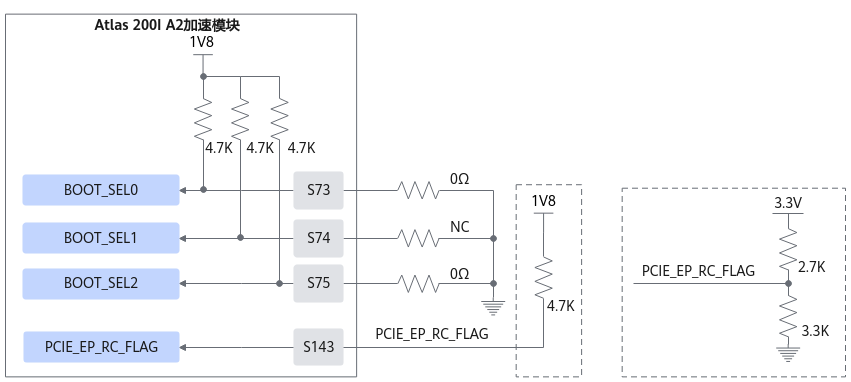

图2 EP模式启动方式图


BOOT_SEL2 |
BOOT_SEL1 |
BOOT_SEL0 |
启动介质 |
---|---|---|---|
0 |
1 |
0 |
SPI NOR Flash + PCIe |
父主题: Strap功能设计说明
