参考时钟

Atlas 200I A2 加速模块SerDes控制器需使用一组外供100MHz差分参考时钟，输入电平类型为CML。

表1 接口管脚描述
管脚序号	加速模块信号名	信号方向	信号类型	信号电平	用途/描述
P120	SERDES_CLK0_P	Input	-	800mV~1.2V	SERDES控制器100MHz参考时钟输入P端。
P121	SERDES_CLK0_N	Input	-	800mV~1.2V	SERDES控制器100MHz参考时钟输入N端。

表2 信号指标关键规格约束
关键规格	规格要求
占空比	50%（±5%）
Trise/Tfall（20%~80%）	<800ps
直流偏置电压	650mV~750mV
100MHz差分参考时钟频偏	±1MHz（100MHz）
时钟Buffer时钟源100MHz晶振频偏	<50ppm

图1 参考时钟相噪指标要求

100MHz参考时钟输入不支持展频。

典型应用时钟拓扑（以HCSL电平类型输出为例）
图2 典型应用时钟拓扑图

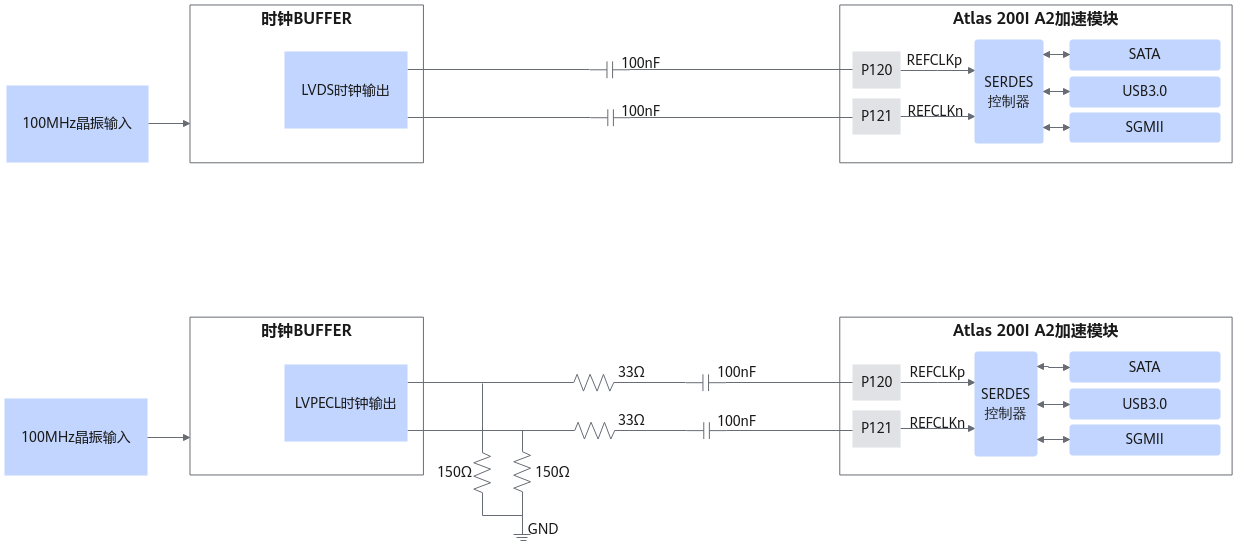

常用电平类型匹配电路
图3 常用电平类型匹配电路图

100MHz参考时钟需选用AC耦合方式。
部分Clock Buffer芯片内部已集成匹配电阻，外部无需增加匹配电阻，选型时请仔细查阅对应芯片的器件手册。
时钟Buffer输出电平类型支持LVPECL、HCSL、LVDS，设计时可根据所选电平类型搭建外部匹配电路。
