SATA接口

表1 SATA接口PCB设计要求

项目

设计要求

说明

速率

1.5Gbps/3Gbps/6Gbps

-

拓扑结构

点对点

-

传输线阻抗

差分90ohm,±10%

-

参考面

参考地平面、无跨分割

-

差分对间距

建议4H

H为参考平面介质厚度

TX/RX间距要求

不同层布线或同层TX/RX差分对之间间距大于6H,建议地隔离

H为参考平面介质厚度

插损要求

插损> -3.5dB@3GHz

插损要求为模组连接器到接口连接器插损

差分对内等长

2mil

-

回流地孔

换层处添加回流地孔,信号孔对称布局

过孔数量

≤2个或者≤4个(带电容)

-

信号过孔阻抗连续性

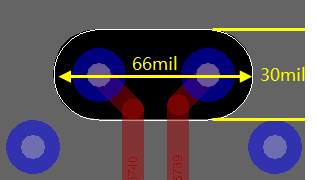

右图为参考板反焊盘尺寸,建议用户根据实际板材和层叠通过仿真确定

信号过孔STUB长度

≤16mil

信号过孔非功能焊盘

去除非功能焊盘

AC耦合电容

建议靠近连接器放置

-

AC耦合电容阻抗连续性

右图为参考板优化方式,建议根据层叠、电容封装以及板材仿真确定

参考:0402电容

连接器焊盘阻抗连续性

右图为参考板优化方式,建议根据层叠、电容封装以及板材仿真确定
