使用ATC命令转换模型

准备模型

1. 获取网络模型。
   • ONNX：单击Link或使用wget命令，解压压缩包，从“model”文件夹中获取*.onnx格式模型文件。

     wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/unetplusplus_sdk_python_sample.zip

   • TensorFlow：单击Link或使用wget命令，获取*.pb格式模型文件。

     wget https://ascend-repo-modelzoo.obs.cn-east-2.myhuaweicloud.com/c-version/ResNet50_for_TensorFlow/zh/1.7/m/ResNet50_for_TensorFlow_1.7_model.zip

   • MindSpore：单击Link或使用wget命令，获取*.air格式模型文件。

     wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com:443/cannInfo/model/resnet50_export.air

   • Caffe：Caffe模型转换需要模型文件和权重文件。
     • 模型文件（*.prototxt）：单击Link或使用wget命令下载该文件。

       wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/AE/ATC%20Model/resnet50/resnet50.prototxt

     • 权重文件（*.caffemodel）：单击Link或使用wget命令下载该文件。

       wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/AE/ATC%20Model/resnet50/resnet50.caffemodel

2. （可选）如果是直接将模型文件下载到Ubuntu系统，则可以直接进行模型转换操作；如果是将模型文件下载到PC Windows系统，需要参考配置SSH文件传输将模型上传到Ubuntu系统。
3. 在下载的代码文件存放目录右键单击空白处，选择“Open in Terminal”打开命令行窗口。
   图1 打开终端

4. 以下载ONNX模型为例，执行命令进入解压后模型文件存放目录。

   cd unetplusplus_sdk_python_sample/model

模型转换基础示例

以下介绍模型转换必须使用的参数。

1. 以ONNX模型为例，执行如下命令生成离线模型（如下命令中使用的目录以及文件均为样例），模型转换必须使用的参数介绍如表1所示。

   atc --model=model.onnx --framework=5 --output=model --soc_version=Ascend310B4



   • 若用户在执行模型转换命令前关闭了配置环境变量的终端窗口，需参考3与5，在新终端窗口再次配置Python以及CANN的环境变量。
   • 转换模型失败，可参见应用进程占用内存超出限制导致系统异常终止解决。

   表1 参数说明

   参数名	参数说明
   --model	原始模型文件，填写模型文件时需要带上格式，如.onnx。
   --weight	原始模型权重，该参数在转换Caffe模型场景下使用，其他框架不使用。
   --framework	原始框架类型，各框架对应的数值如下： 0:Caffe; 1:MindSpore; 3:Tensorflow; 5:ONNX
   --output	保存转换后的om离线推理模型文件路径。
   --soc_version	昇腾AI处理器型号。

2. 若提示如下信息，则说明模型转换成功，若模型转换失败，则请参见错误码参考进行定位。

   ATC run success

   成功执行命令后，在--output参数指定的路径下，可查看离线模型（如：model.om）。

   模型编译时，若遇到AI CPU算子不支持某种数据类型导致编译失败的场景，可通过启用Cast算子自动插入特性快速将输入转换为算子支持的数据类型，从而实现网络的快速打通，详细流程请参见开启AI CPU Cast算子自动插入特性。

其他常用转换参数说明

模型转换基础示例介绍了模型转换必须使用的参数，接下来以YoloV5模型和SVTR模型为例介绍其他常用参数的使用方法。更多模型转换参数说明请参见《使用ATC工具转换模型》中“参数说明”章节。

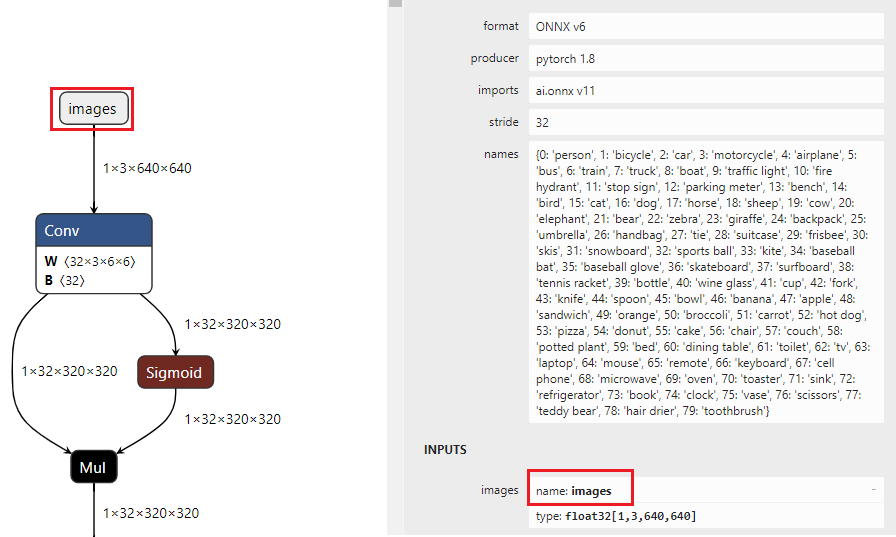

单击链接或使用wget命令下载YoloV5模型代码包，在model目录中获取onnx模型文件。

wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/yolo_sdk_python_sample.zip

YoloV5模型转换命令如下：

atc --model=yolov5s.onnx --framework=5 --output=yolov5s_bs1 --input_format=NCHW --soc_version=Ascend310B4 --input_fp16_nodes="images"

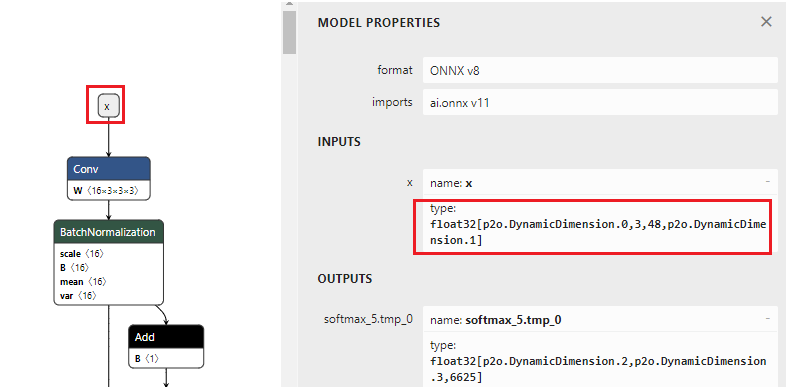

单击链接或使用wget命令下SVTR模型代码包，在models目录中获取onnx模型文件。

wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/ocr_acl_sample.zip
