使用以太网口登录

镜像烧录成功后，开发者套件的以太网口eth1默认IP地址为192.168.137.100，因此在PC远程登录开发者套件前，需要在PC配置网口IP地址和开发者套件的IP地址为同一个网段，请提前规划好可用的IP地址（本示例以192.168.137.101为例）。

网口连线

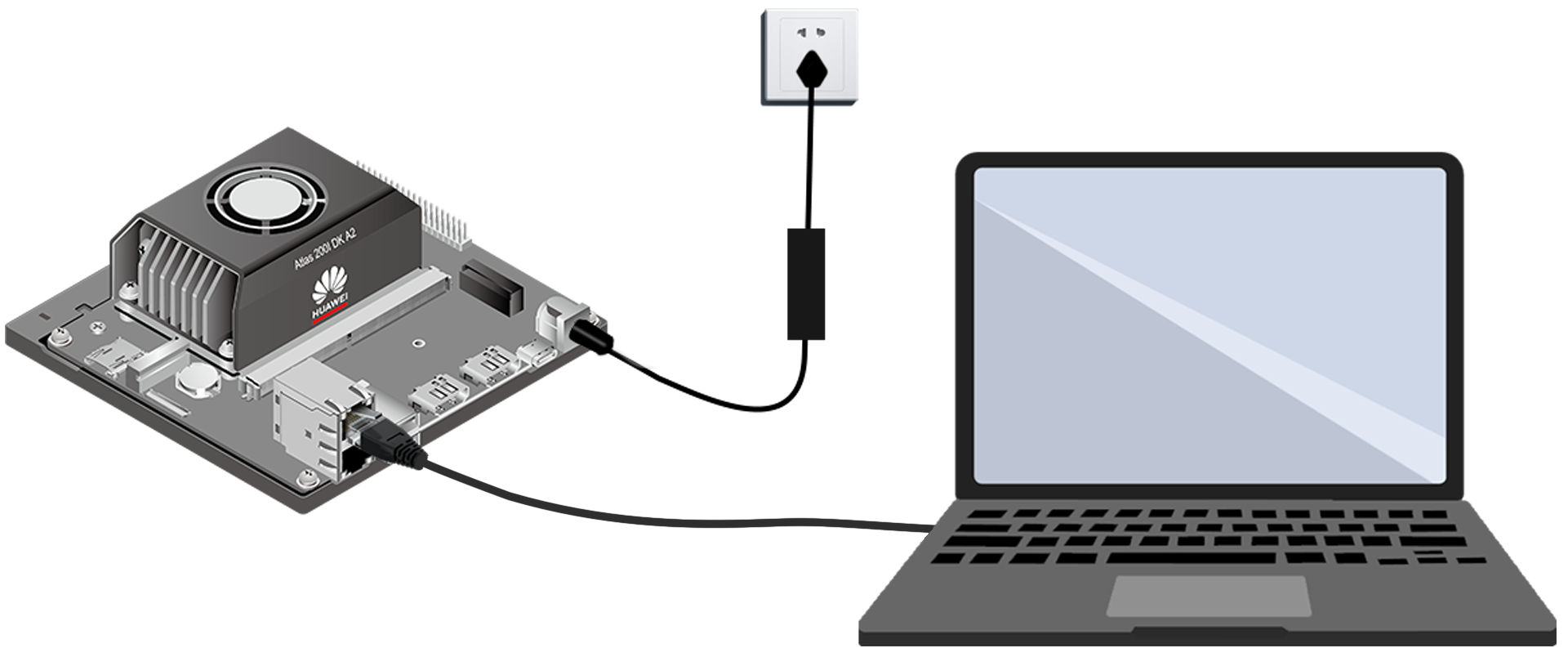

使用RJ45网线连接eth1网口，如图1和图2所示。

图1 连接开发者套件网口

网口指示灯绿色常亮，黄灯闪烁，表示连线正常。

图2 网口指示灯

配置PC接口IP地址

  1. 进入“以太网”配置页面。

    Windows 10系统：

    1. 在PC上打开“开始”，单击“设置”按钮，进入“Windows 设置”界面。
      图3 单击设置
    2. 选择“网络和Internet”，单击“更改适配器选项”。
      图4 单击“更改适配器选项”

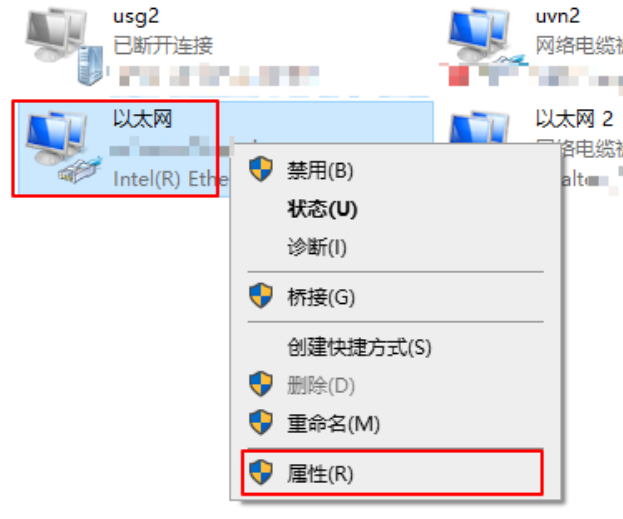

    3. 鼠标右键单击“以太网”后鼠标左键单击“属性”进入“以太网 属性”界面（使用以太网口连接时一般为“以太网x”，x为数字，以实际显示的数字为准）。
      图5 设置PC接口IP地址界面图

    Windows 11系统：

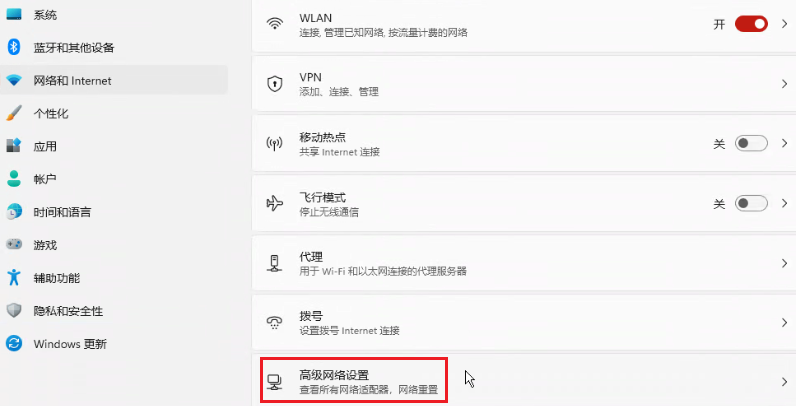

    1. 在PC桌面左下方右键单击，单击“网络连接”选项，选择“高级网络设置”。
      图6 选择“高级网络设置”

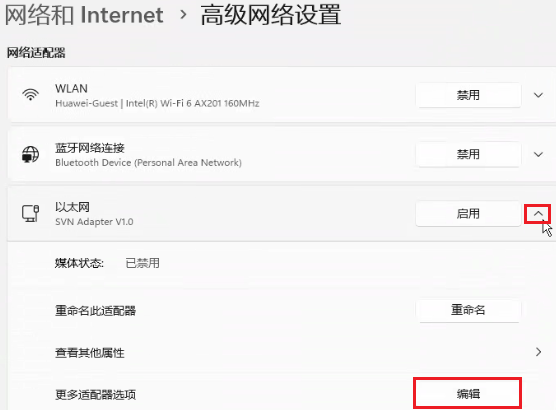

    2. 单击“以太网”右侧，在“更多适配器选项”单击“编辑”进入“以太网 属性”界面。
      图7 选择以太网

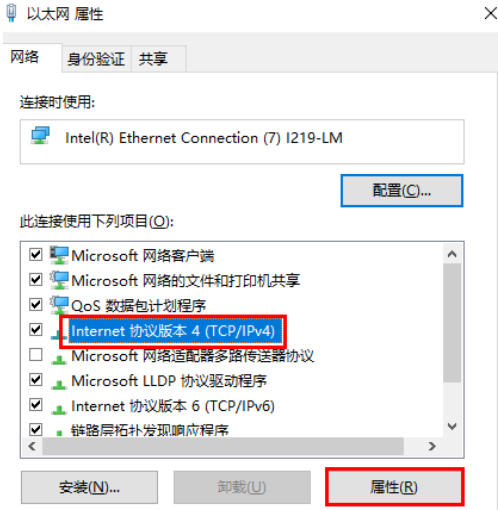

  2. 选择“Internet 协议版本 4（TCP/IPv4）”，单击“属性”。
    图8 设置PC接口IP地址界面图

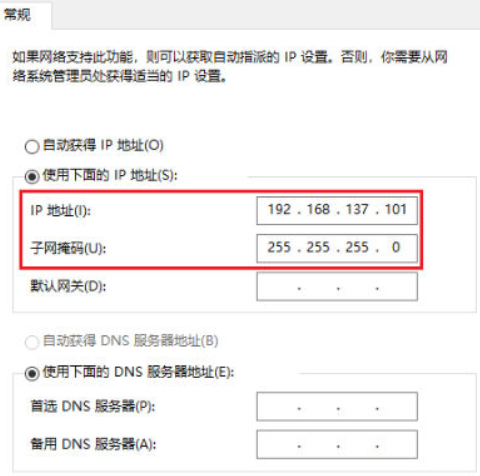

  3. 勾选“使用下面的 IP 地址”选项，填写IP地址（图示以192.168.137.101为例）和子网掩码，默认网关与DNS服务器地址为空，单击“确定”保存。
    图9 设置PC网口IP地址界面图
  4. 使用快捷键“Win+R”，在运行窗口输入cmd进入命令行窗口。输入ipconfig命令查询PC网口IP地址是否修改成功。
    C:\Users\用户实际信息>ipconfig
以太网适配器 以太网:
   连接特定的 DNS 后缀 . . . . . . . :
   本地链接 IPv6 地址. . . . . . . . : fe80::ca42:d397:f673:fad4%46
   IPv4 地址 . . . . . . . . . . . . : 192.168.137.101
   子网掩码  . . . . . . . . . . . . : 255.255.255.0
   默认网关. . . . . . . . . . . . . :

用户可以使用SSH（命令行方式）或VNC（图形桌面，需烧录图形桌面版镜像）登录开发者套件，两者可以二选一操作。

通过SSH登录开发者套件

  1. 双击“MobaXterm_Personal_22.2.exe”启动SSH登录工具。

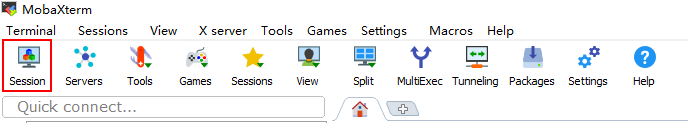

  2. 单击左上方的“Session”进入界面。
    图10 进入Session界面

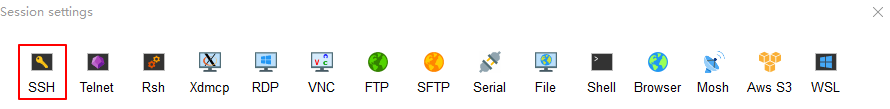

  3. 单击左上方的“SSH”进入SSH连接配置界面。
    图11 通过SSH登录开发者套件

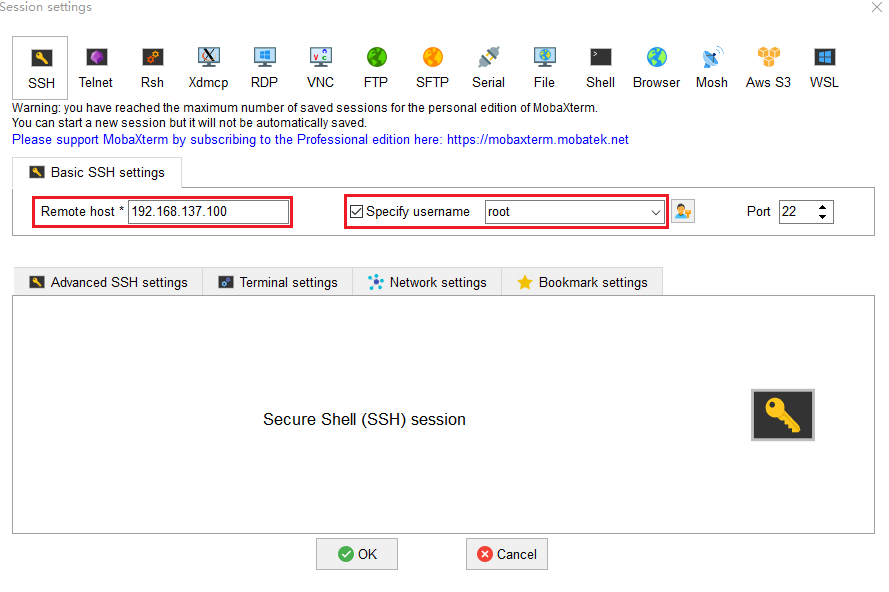

  4. 按照下图填写开发者套件以太网口IP地址（以eth1网口默认IP地址192.168.137.100为例），勾选“Specify username”选项，填写用户名（以root为例）。
    图12 通过SSH登录开发者套件

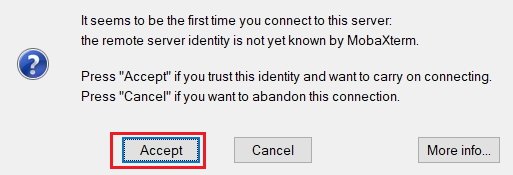

  5. 单击“OK”按钮，首次连接开发者套件时，SSH工具提示是否信任连接的设备，单击“Accept”。
    图13 是否信任连接的设备
  6. 进入远程登录界面后，输入root用户名登录密码（默认为Mind@123）登录开发者套件，请修改默认密码，并妥善保管新密码。
    SSH工具界面会出现保存密码提示，可以单击“No”，不保存密码直接登录开发者套件。

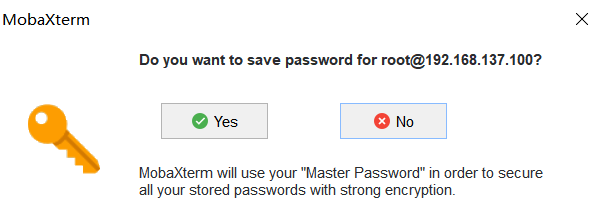

    图14 密码保存提示

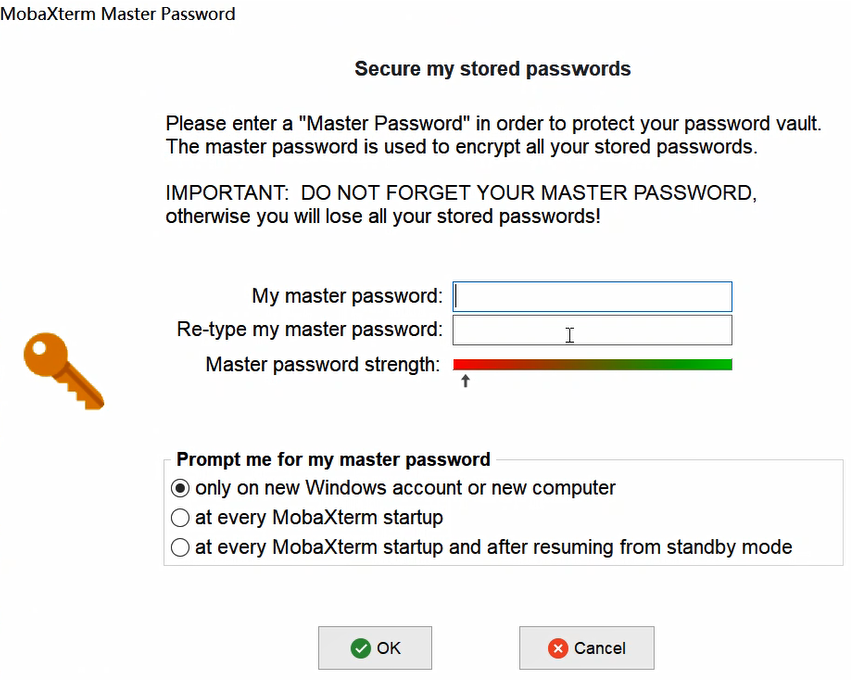

    如果单击“Yes”后进入MASTER PASSWORD设置界面，该密码用于找回保存的登录密码，请妥善保管。

    图15 MobaXterm管理密码界面
    • 远程登录开发者套件成功界面如图16所示。

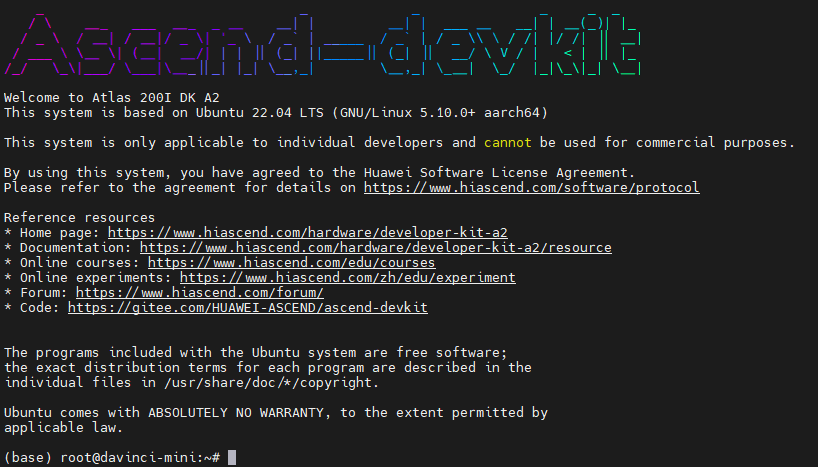

      图15 Ubuntu22.04版本镜像远程登录开发者套件成功
      对于Ubuntu22.04版本镜像，图形桌面会占用400MB内存，如果用户不使用图形桌面，可以执行以下命令关闭图像桌面，执行以后重启开发者套件。
      systemctl disable toggle_graphical_desktop
reboot
      如果要重新开启图像桌面，可以执行以下命令，执行以后重启开发者套件。
      systemctl enable toggle_graphical_desktop
reboot

      开发者套件的内存规格为4GB，使用free -h命令查询时，系统显示内存总量为3.4G，其中0.6G提供给TEE和NPU计算最小单元任务调度使用，此部分内存不会被OS内存统计。

      另外Ubuntu OS会占用1GB内存（Ubuntu官网提供的最低内存配置占用量要求），系统启动后有部分内存（约200MB）用于buff（块设备数据缓存，记录文件系统的metadate目录、权限、属性等）和文件内存的缓存cahce，如果使用图形桌面镜像，还需额外占用400MB为图形桌面使用。

    • 远程登录开发者套件成功界面如图17所示。

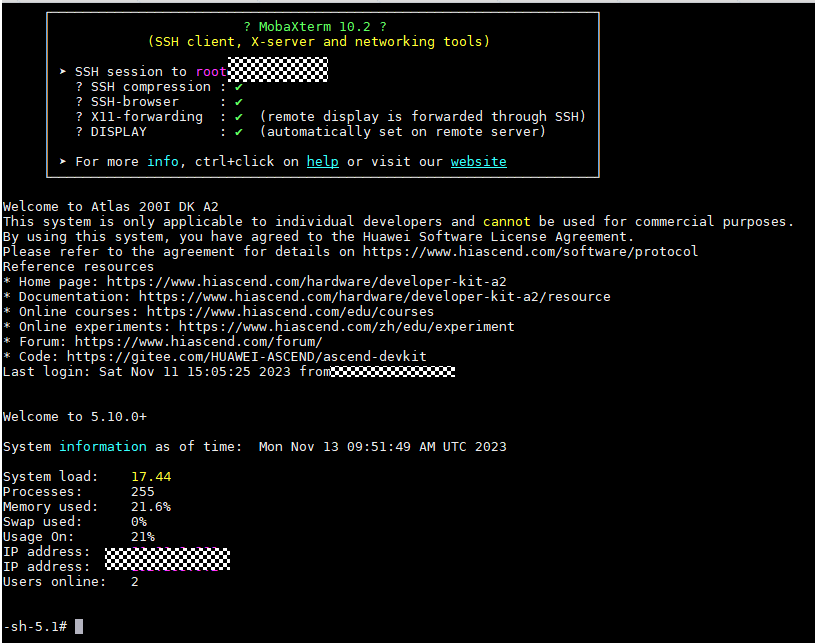

      图16 openEuler22.03版本镜像远程登录开发者套件成功
      对于openEuler22.03版本镜像，图形桌面会占用400MB内存，如果用户不使用图形桌面，可以执行以下命令关闭图像桌面，执行以后重启开发者套件。
      systemctl disable toggle_graphical_desktop
reboot
      如果要重新开启图像桌面，可以执行以下命令，执行以后重启开发者套件。
      systemctl enable toggle_graphical_desktop
reboot

      开发者套件的内存规格为4GB，使用free -h命令查询时，系统显示内存总量为3.4G，其中0.6G提供给TEE和NPU计算最小单元任务调度使用，此部分内存不会被OS内存统计。

通过VNC登录开发者套件

  1. 双击“MobaXterm_Personal_22.2.exe”启动SSH登录工具。
  2. 单击左上方的“Session”进入界面。
    图18 进入Session界面

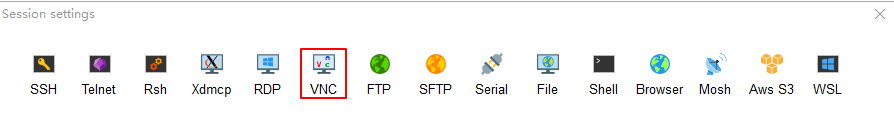

  3. 单击“VNC”进入VNC连接配置界面。
    图19 通过VNC登录开发者套件

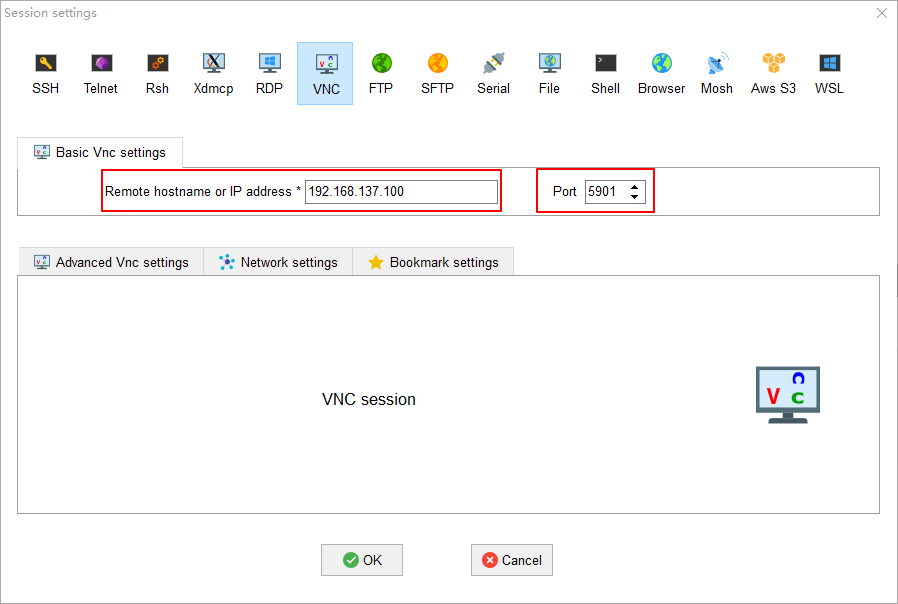

  4. 按照下图填写开发者套件以太网口IP地址（以eth1网口默认IP地址192.168.137.100为例），填写端口号5901。
    图20 通过VNC登录开发者套件
  5. 单击“OK”，输入默认密码Mind@123进入可视化图形桌面，出现以下界面表示通过VNC登录开发者套件成功。
    • Ubuntu可视化图形桌面

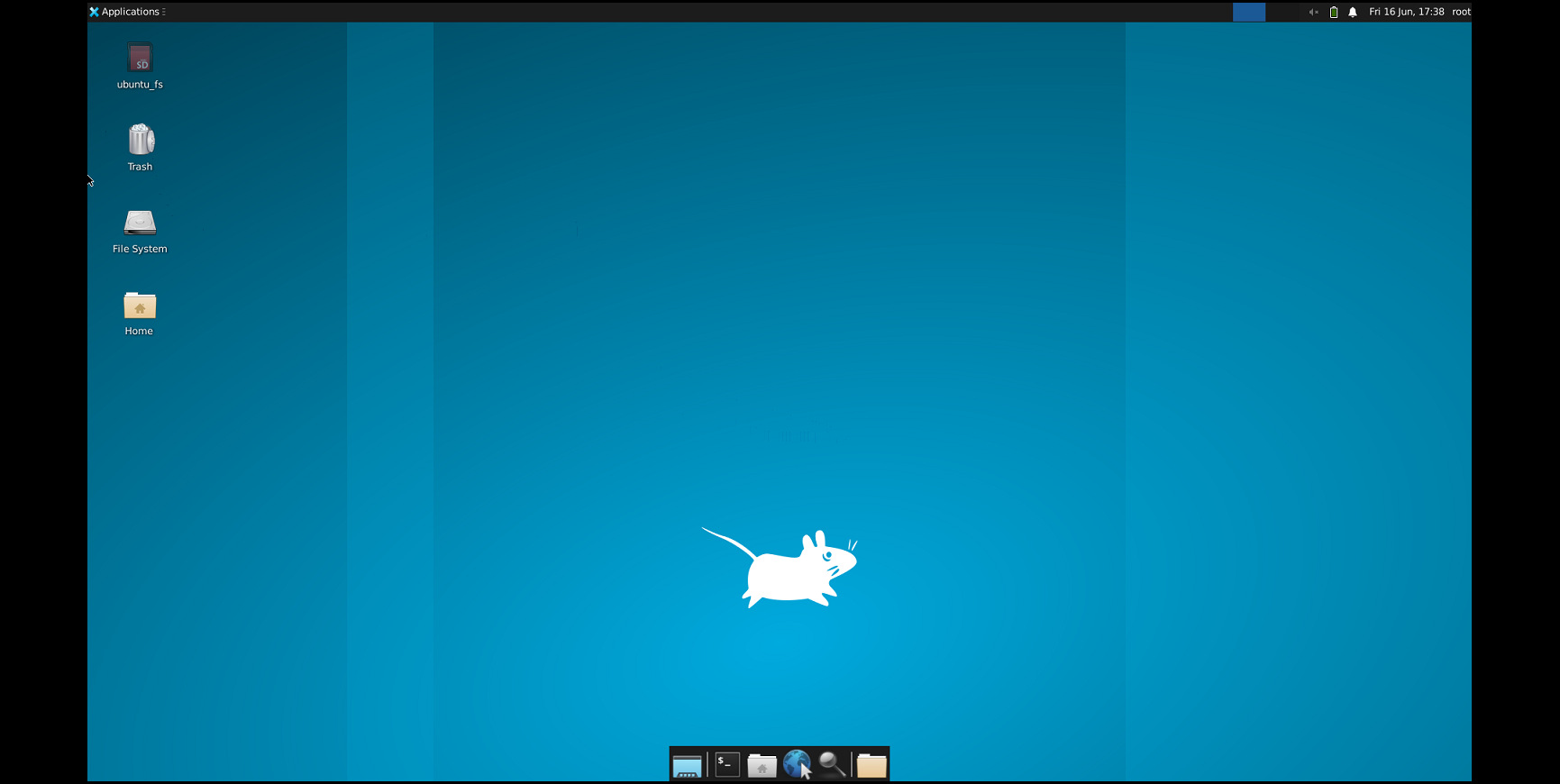

      图21 Ubuntu可视化图形桌面
    • openEuler可视化图形桌面

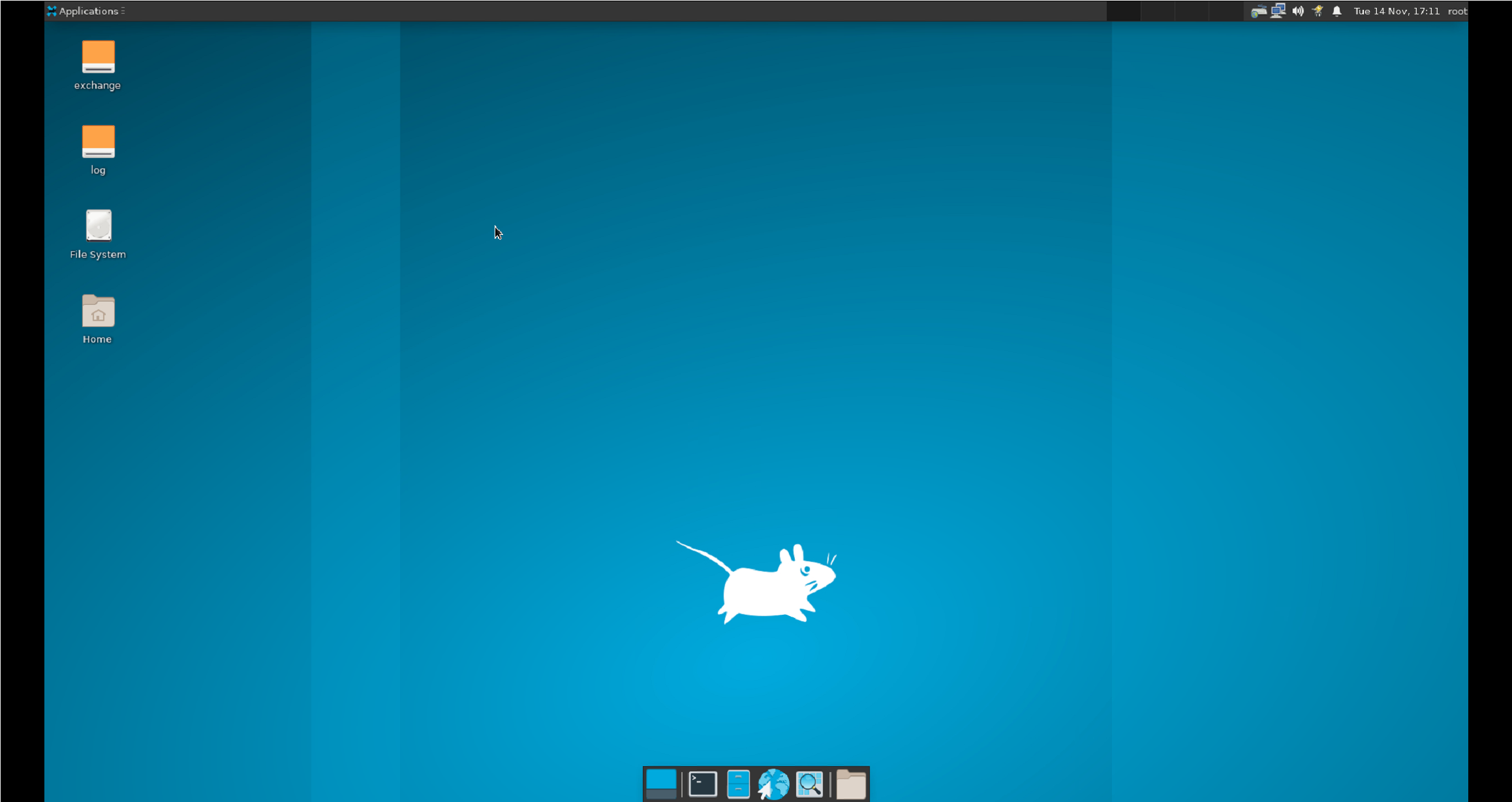

      图22 openEuler可视化图形桌面
    • 打开终端后，请执行bash激活命令行。
    • 在命令行开启远程桌面服务（执行以后重启，可使用VNC登录图形桌面。默认已开启，无需配置。）
      sudo systemctl enable vncserver@1.service
reboot
    • 在命令行关闭远程桌面服务（执行以后重启，不可使用VNC登录图形桌面，且系统会释放相应内存。）
      sudo systemctl disable vncserver@1.service
reboot
    • 在命令行修改VNC登录密码（修改密码之后，使用VNC登陆远程桌面需要重新输入密码。）
      vncpasswd

      回显如下：

      Using password file /root/.vnc/passwd
Password:
