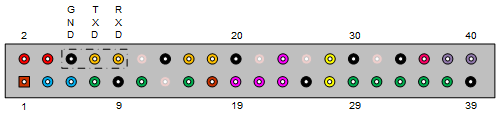

40Pin连接器定义
管脚号 |
名称 |
电平 |
管脚 |
名称 |
电平 |
|---|---|---|---|---|---|
1 |
3.3V |
3.3V |
2 |
5.0V |
5V |
3 |
I2C7_SDA |
3.3V |
4 |
5.0V |
5V |
5 |
I2C7_SCL |
3.3V |
6 |
GND |
- |
7 |
GPCLK0 |
3.3V |
8 |
UART0_TX |
3.3V |
9 |
GND |
- |
10 |
UART0_RX |
3.3V |
11 |
GPIO17 |
3.3V |
12 |
PCM CLK |
3.3V |
13 |
GPIO27 |
3.3V |
14 |
GND |
- |
15 |
GPIO22 |
3.3V |
16 |
GPIO23 |
3.3V |
17 |
3.3V |
3.3V |
18 |
GPIO24 |
3.3V |
19 |
SPI0_MOSI |
3.3V |
20 |
GND |
- |
21 |
SPI0_MISO |
3.3V |
22 |
GPIO25 |
3.3V |
23 |
SPI0_SCLK |
3.3V |
24 |
SPI0_CS0 |
3.3V |
25 |
GND |
- |
26 |
GPIO7 |
3.3V |
27 |
I2C6_SDA |
3.3V |
28 |
I2C6_SCL |
3.3V |
29 |
GPCLK1 |
3.3V |
30 |
GND |
- |
31 |
GPIO6 |
3.3V |
32 |
PWM0 |
3.3V |
33 |
GPIO13 |
3.3V |
34 |
GND |
- |
35 |
PCM FS |
3.3V |
36 |
GPIO16 |
3.3V |
37 |
GPIO26 |
3.3V |
38 |
PCM DIN |
3.3V |
39 |
GND |
- |
40 |
PCM DOUT |
3.3V |
- NC插针在板内无连接。
- 1.8V输出电流最大为500mA，3.3V输出电流最大为500mA，5V输出电流最大为1A。
UART
UART0是8脚和10脚，用于Ascend AI处理器的默认调试串口（console），波特率115200。
UART2是26脚和31脚，可以用于扩展及与其他模块通信。
SPI
SPI-CS0、SPI-CLK、SPI-MISO、SPI-MOSI四线SPI接口可以外接各种传感器，只支持master模式。
I2C
I2C2-SCL和I2C2-SDA组成I2C接口，40Pin连接器共有I2C6和I2C7两组接口，可以用来外接传感器，与其他模块通信等，速率最高支持400KHz。
GPIO
GPIO0、GPIO1、GPIO2管脚作为输出管脚，必须外置上拉电阻增加驱动能力，建议上拉电阻的值为1K～10K。
开发者套件有9个独立的GPIO管脚可以使用。
