外观结构

外观图

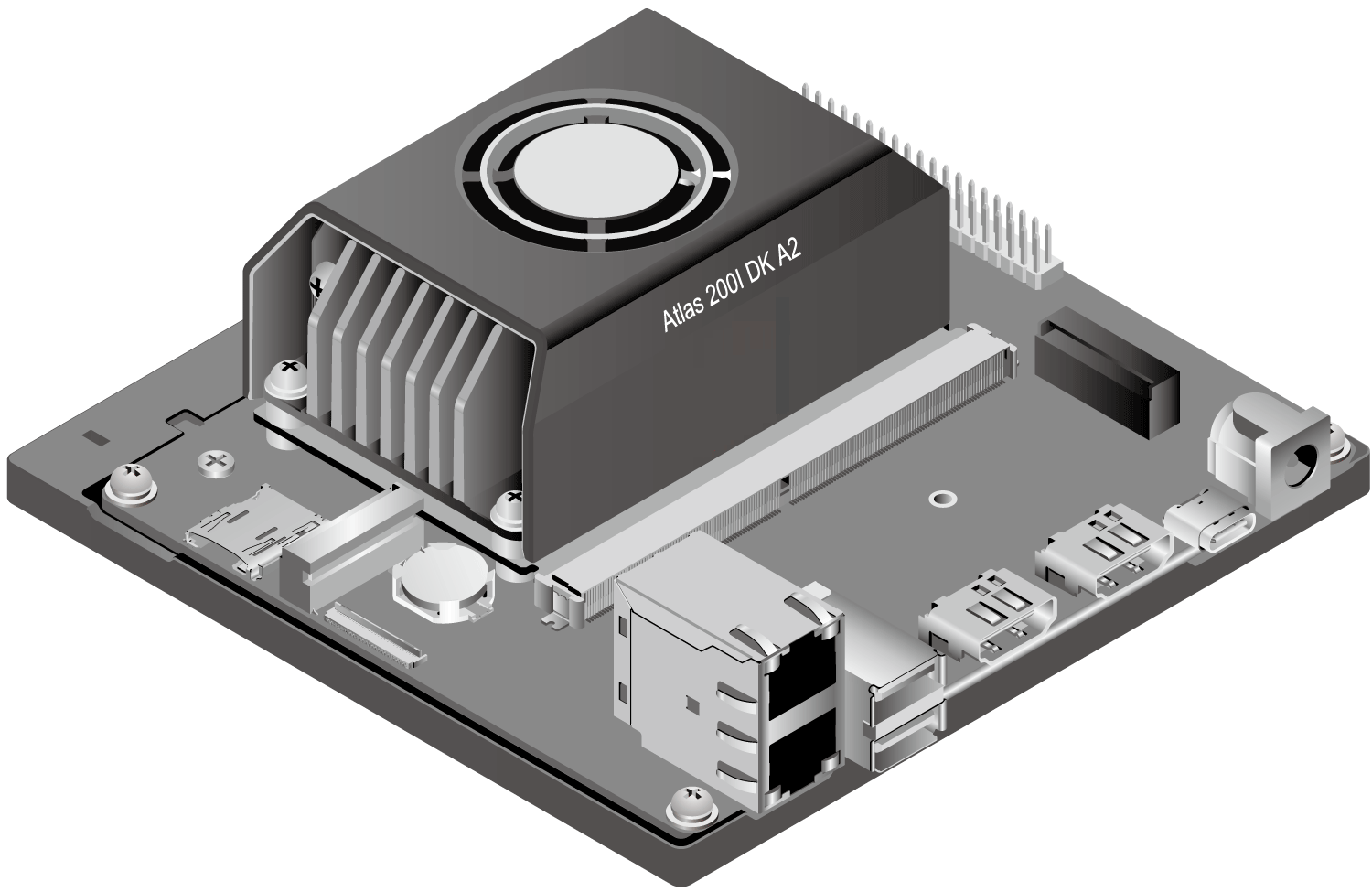

开发者套件采用紧凑的结构设计，外观如图1所示。

图1 外观图

尺寸图

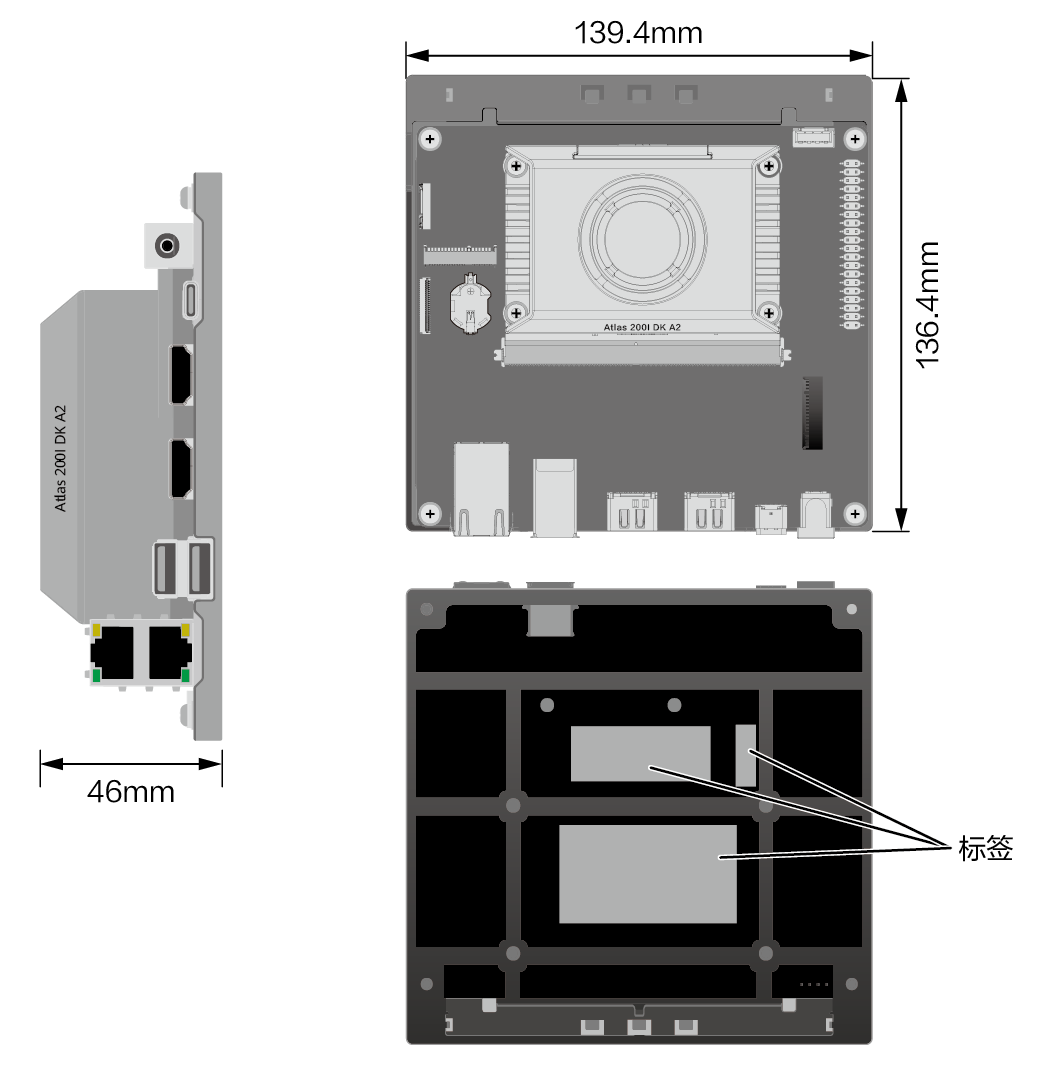

图2 尺寸图（单位：mm）

接口与按键说明

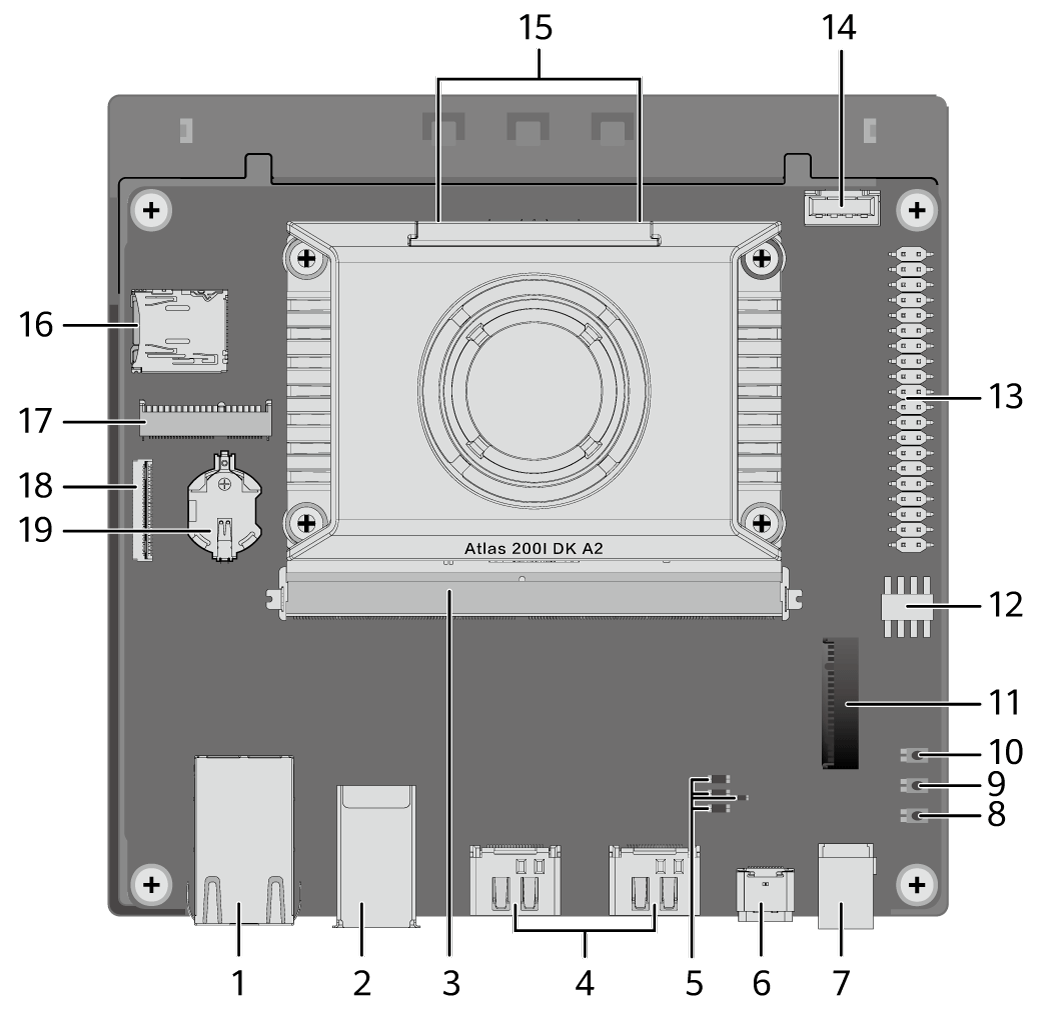

图3 接口与按键说明1

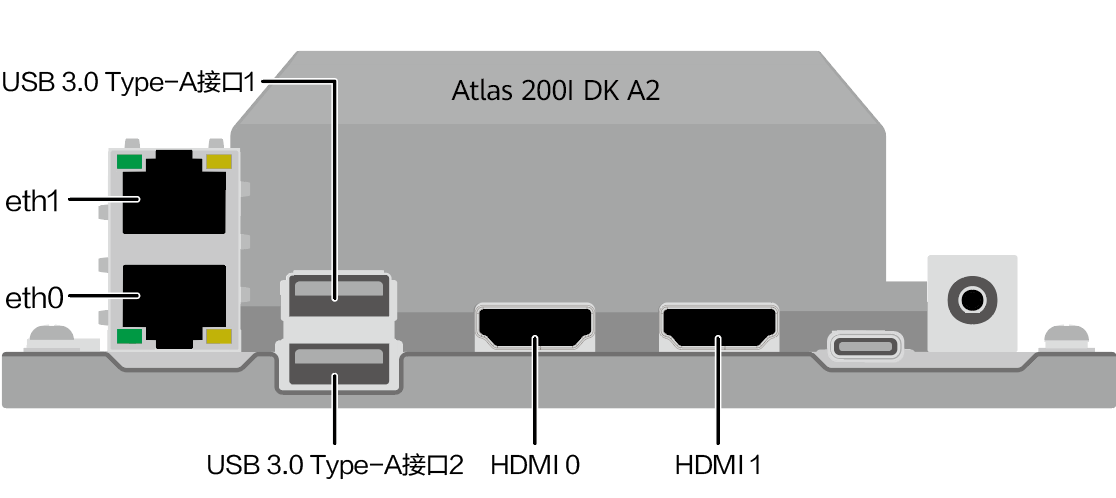

图4 接口与按键说明2

1	千兆以太网口 x2	2	USB 3.0 Type-A接口 x2
3	Atlas 200I A2 加速模块连接器	4	HDMI接口，HDMI接口0具备显示功能，HDMI接口1为预留接口，当前暂不可用
5	LED灯	6	USB 3.0 Type-C接口
7	电源接口	8	复位按键
9	开关机按键	10	U盘制卡按键
11	M.2 Key M连接器（支持2242与2280尺寸规格）	12	拨码开关
13	40Pin扩展接口	14	风扇接口
15	MIPI-CSI 51Pin连接器 x2	16	Micro SD卡接口
17	M.2 Key E连接器（支持2230尺寸规格）	18	MIPI-DSI 51Pin连接器
19	纽扣电池（用于断电后为开发者套件计时供电）	-	-

U盘制卡按键当前仅硬件支持，无配套软件功能，软件能力规划中。
