远程登录模式

通过Type-C接口连接

本段内容只针对Windows系统PC。Mac PC如果只有Type-C接口，需要通过Type-C转RJ45网口转接头，使用网线连接开发者套件，不支持直接使用Type-C数据线连接开发者套件。

1. 将SD卡插入开发者套件的SD插槽，并确保完全推入插槽底部。

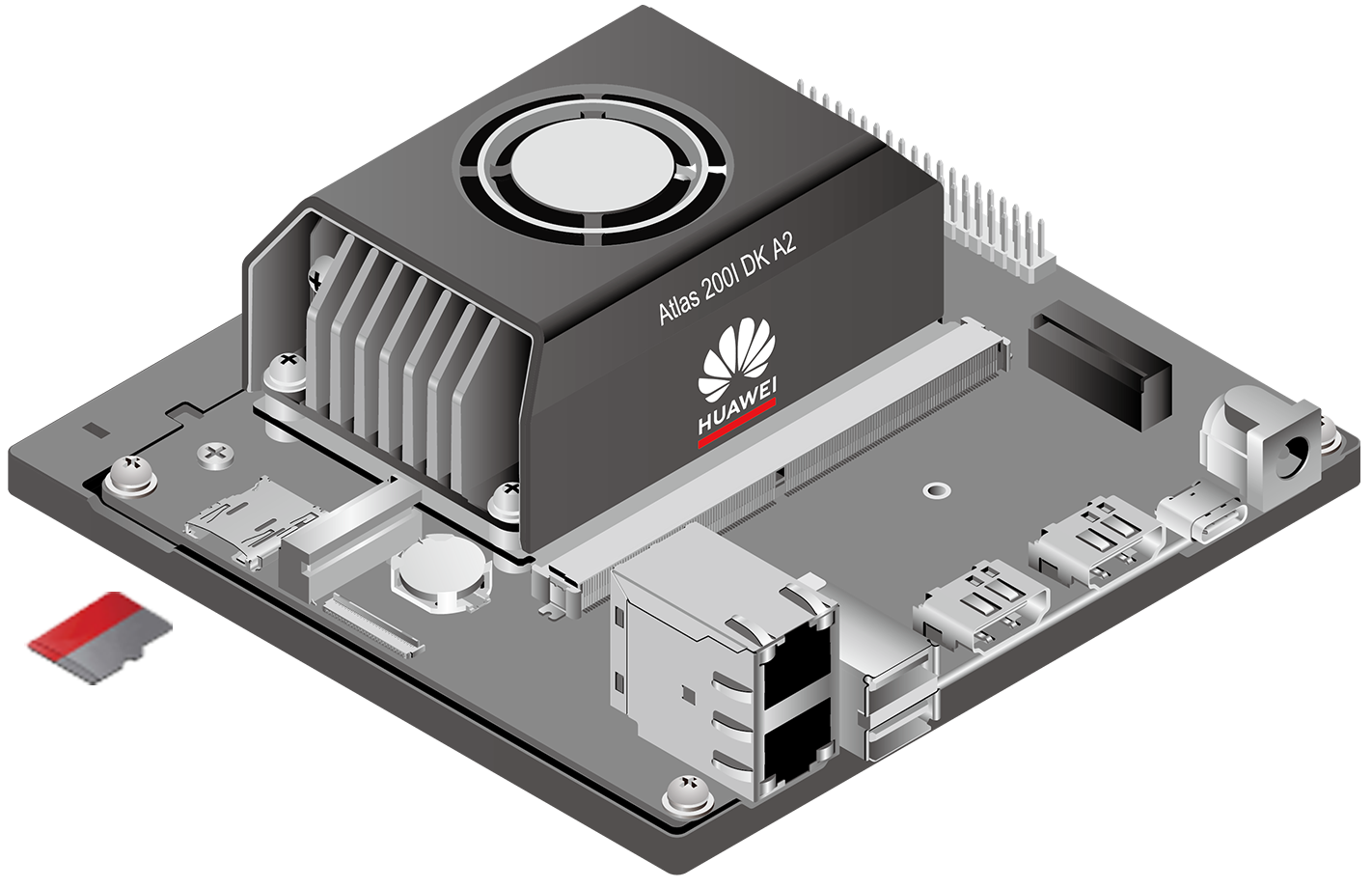

   图1 插入SD卡

2. 请确保开发者套件的拨码开关2、3、4（开关1为预留开关，当前无功能）的开关值如图2和表1所示，如果不是如图所示，需要按要求调整，否则将无法从SD读取镜像启动开发者套件。

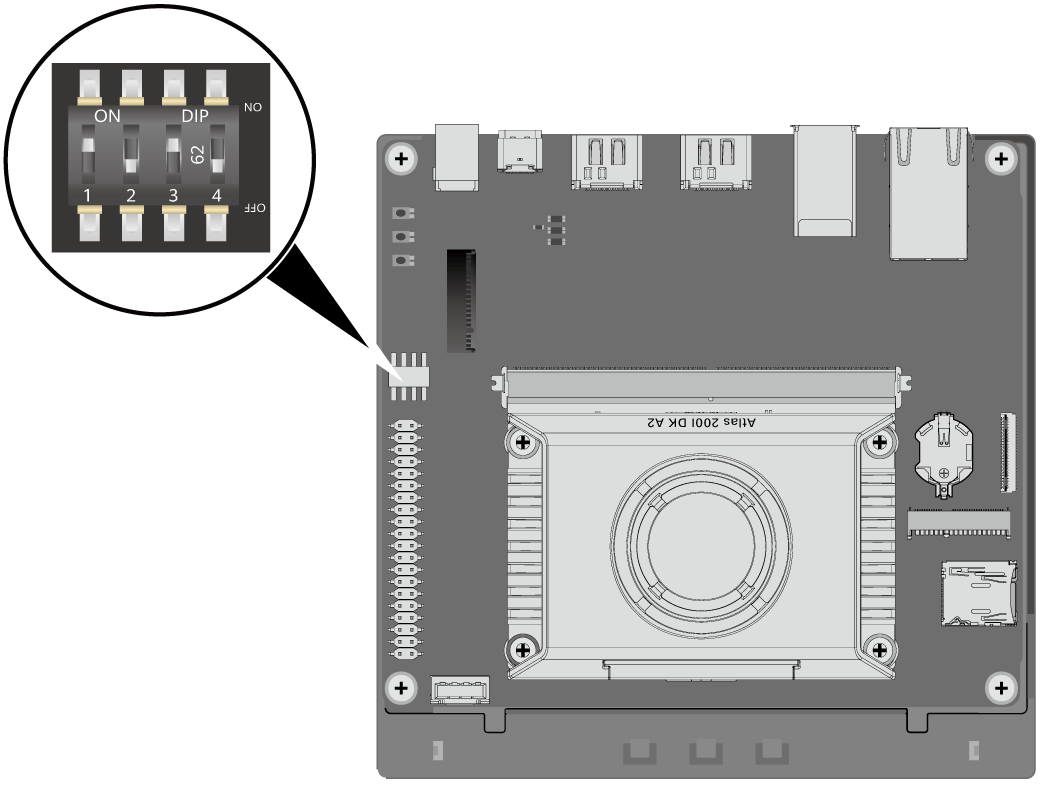

   图2 拨码开关


   表1 拨码开关2，3与4的真值表

   开关2的拨码方向	开关3的拨码方向	开关4的拨码方向
   OFF	ON	OFF

3. 使用Type-C线连接开发者套件Type-C接口，数据线另一端连接PC。将电源线插头插入插座，接通开发者套件电源启动开发者套件。

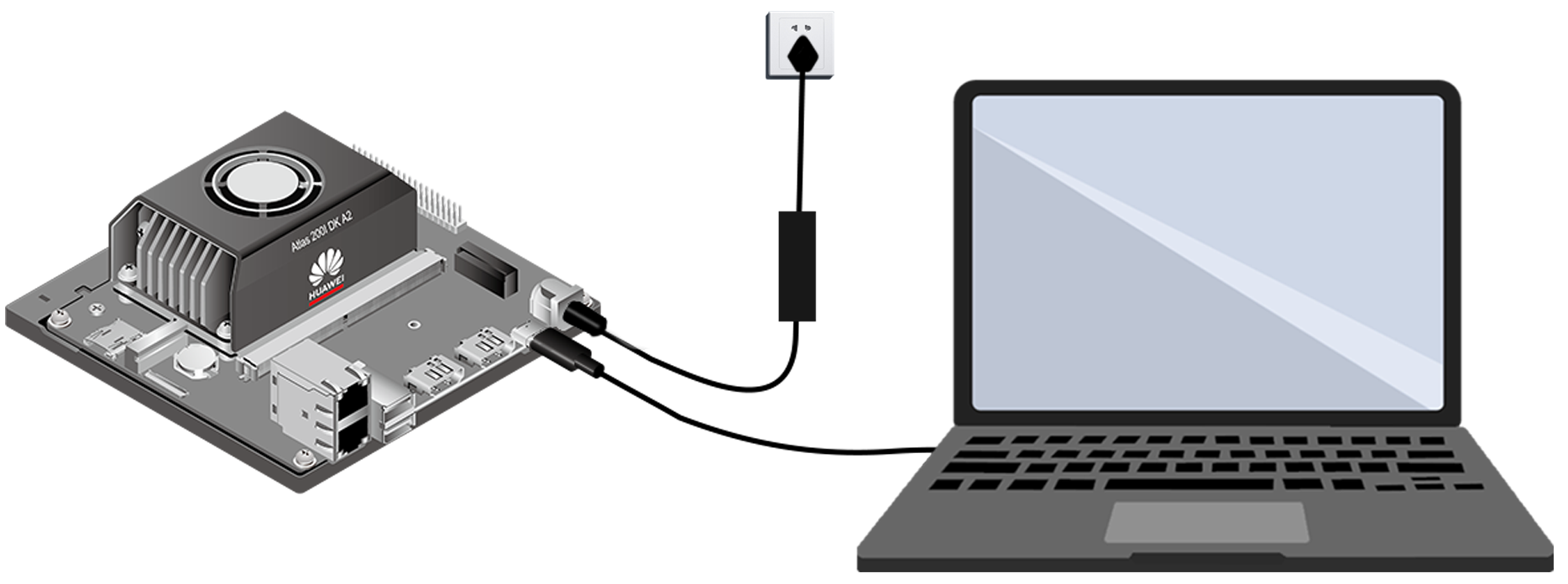

   图3 连接Type-C接口

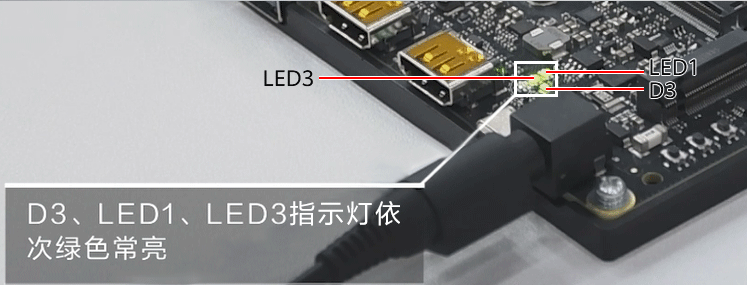

   开发者套件上电后，D3、LED1、LED3指示灯会依次绿色常亮，表示启动正常（如图4中红框标识的指示灯）。等待约1分钟即可远程登录；若启动时间过长可参见优化启动时间。

   图4 开发者套件正常状态




   • 开发者套件首次上电启动登录后，会进行固件版本检查，若与镜像内驱动版本不符会进行自动升级，1分钟内请勿下电，升级固件（大约1分钟）后系统自动重启，重启后即可正常登录使用。
   • 固件升级后，请参见安装Windows的USB网卡驱动重新安装网卡驱动。
   • 开发者套件上电后请勿插拔SD卡。

通过以太网口连接

1. 将SD卡插入开发者套件的SD插槽，并确保完全推入插槽底部。
   图5 插入SD卡

2. 请确保开发者套件的拨码开关2、3、4（开关1为预留开关，当前无功能）的开关值如图6和表2所示，如果不是如图所示，需要按要求调整，否则将无法从SD读取镜像启动开发者套件。
   图6 拨码开关


   表2 拨码开关2，3与4的真值表

   开关2的拨码方向	开关3的拨码方向	开关4的拨码方向	启动介质
   OFF	ON	OFF	SD卡

3. 使用网线连接开发者套件以太网口，网线另一端连接PC，本文后续操作以连接eth1网口为例进行操作。将电源线插头插入插座，接通开发者套件电源启动开发者套件。

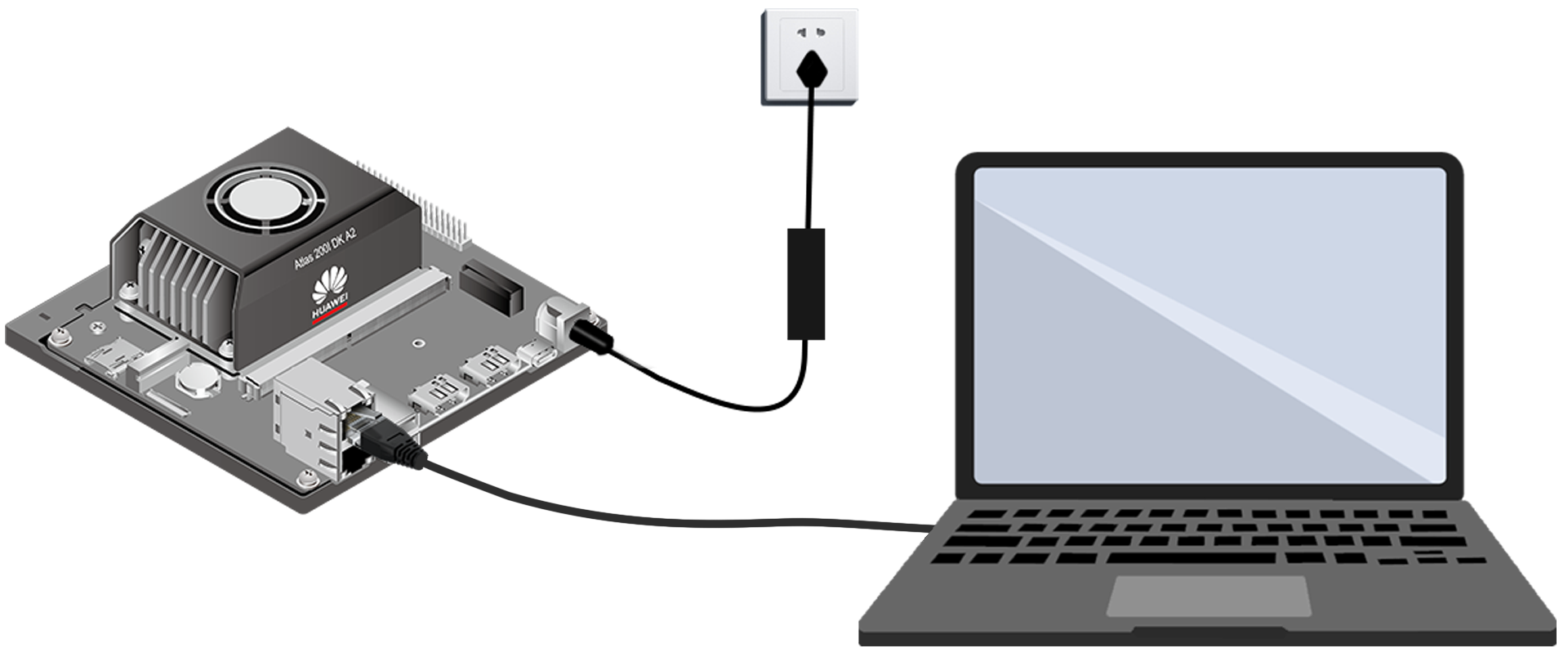

   图7 连接网线


   开发者套件上电后，D3、LED1、LED3指示灯会依次绿色常亮，表示启动正常（如图8中红框标识的指示灯）。等待约1分钟即可远程登录；若启动时间过长可参见优化启动时间。

   图8 开发者套件正常状态


   上电启动后开发者套件以太网口（以eth1网口为例）指示灯绿色常亮，黄灯闪烁，表示连线正常。

   图9 开发者套件以太网口连接正常状态




   • 开发者套件首次上电启动登录后，会进行固件版本检查，若与镜像内驱动版本不符会进行自动升级，1分钟内请勿下电，升级固件（大约1分钟）后系统自动重启，重启后即可正常登录使用。
   • 开发者套件上电后请勿插拔SD卡。
   • 若PC无法正常为开发者套件共享网络，请参见PC通过网线连接开发者套件后WiFi断开连接。
