DataCopyPad

功能说明

该接口提供数据非对齐搬运的功能,支持的数据传输通路如下:

GM->VECIN/VECOUT

VECIN/VECOUT->GM

VECIN/VECOUT->TSCM

其中从GM->VECIN/VECOUT进行数据搬运时,可以根据开发者的需要自行填充数据。

函数原型

  • dataCopyParams为DataCopyExtParams类型,相比于DataCopyParams类型,支持的操作数步长等参数取值范围更大
    • 通路:GM->VECIN/VECOUT
      1
      2
      template <typename T>
      __aicore__ inline void DataCopyPad(const LocalTensor<T> &dstLocal, const GlobalTensor<T> &srcGlobal, const DataCopyExtParams &dataCopyParams, const DataCopyPadExtParams<T> &padParams)

    • 通路:VECIN/VECOUT->GM
      1
      2
      template <typename T>
      __aicore__ inline void DataCopyPad(const GlobalTensor<T> &dstGlobal, const LocalTensor<T> &srcLocal, const DataCopyExtParams &dataCopyParams)

    • 通路:VECIN/VECOUT->TSCM,实际搬运过程是VECIN/VECOUT->GM->TSCM

      Atlas 200/500 A2推理产品不支持该接口原型。

      1
      2
      template <typename T>
      __aicore__ inline void DataCopyPad(const LocalTensor<T> &dstLocal, const LocalTensor<T> &srcLocal, const DataCopyExtParams &dataCopyParams, const Nd2NzParams &nd2nzParams)

  • dataCopyParams为DataCopyParams类型
    • 通路:GM->VECIN/VECOUT
      1
      2
      template<typename T>
      __aicore__ inline void DataCopyPad(const LocalTensor<T>& dstLocal, const GlobalTensor<T>& srcGlobal, const DataCopyParams& dataCopyParams, const DataCopyPadParams& padParams)

    • 通路:VECIN/VECOUT->GM
      1
      2
      template<typename T>
      __aicore__ inline void DataCopyPad(const GlobalTensor<T>& dstGlobal, const LocalTensor<T>& srcLocal,const DataCopyParams& dataCopyParams)

    • 通路:VECIN/VECOUT->TSCM,实际搬运过程是VECIN/VECOUT->GM->TSCM

      Atlas 200/500 A2推理产品不支持该接口原型。

      1
      2
      template<typename T>
      __aicore__ inline void DataCopyPad(const LocalTensor<T>& dstLocal, const LocalTensor<T>& srcLocal, const DataCopyParams& dataCopyParams, const Nd2NzParams& nd2nzParams)


参数说明

表1 模板参数说明

参数名

描述

T

操作数以及paddingValue(待填充数据值)的数据类型。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:half/bfloat16_t/int16_t/uint16_t/float/int32_t/uint32_t/int8_t/uint8_t/int64_t/uint64_t/double

Atlas 200/500 A2推理产品,支持的数据类型为:int8_t/uint8_t/half/bfloat16_t/int16_t/uint16_t/float/int32_t/uint32_t

表2 接口参数说明

参数名

输入/输出

描述

dstLocal/dstGlobal

输出

目的操作数,类型为LocalTensor或GlobalTensor。

LocalTensor的起始地址需要保证32字节对齐。

GlocalTensor的起始地址无地址对齐约束。

srcLocal/srcGlobal

输入

源操作数,类型为LocalTensor或GlobalTensor。

LocalTensor的起始地址需要保证32字节对齐。

GlocalTensor的起始地址无地址对齐约束。

dataCopyParams

输入

搬运参数。

  • DataCopyExtParams类型,定义如下,具体参数说明请参考表3
    1
    2
    3
    4
    5
    6
    7
    struct DataCopyExtParams {
        uint16_t blockCount = 0;
        uint32_t blockLen = 0;
        uint32_t srcStride = 0;
        uint32_t dstStride = 0;
        uint32_t rsv = 0; // reserved information
    };

  • DataCopyParams类型,定义如下,具体参数说明请参考表4
    1
    2
    3
    4
    5
    6
    struct DataCopyParams {
        uint16_t blockCount = 0;
        uint16_t blockLen = 0;
        uint16_t srcStride = 0;
        uint16_t dstStride = 0;
    };


padParams

输入

从GM->VECIN/VECOUT进行数据搬运时,可以根据开发者需要,在搬运数据左边或右边填充数据。padParams是用于控制数据填充过程的参数,DataCopyPadExtParams类型,定义如下,具体参数请参考表5

1
2
3
4
5
6
template <typename T> struct DataCopyPadExtParams {
    bool isPad = false;
    uint8_t leftPadding = 0;
    uint8_t rightPadding = 0;
    T paddingValue = 0;
};

nd2nzParams

输入

从VECIN/VECOUT->TSCM进行数据搬运时,可以进行ND到NZ的数据格式转换。nd2nzParams是用于控制数据格式转换的参数,Nd2NzParams类型,定义如下,具体参数请参考表7

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
struct Nd2NzParams {
    uint16_t ndNum = 0;
    uint16_t nValue = 0;
    uint16_t dValue = 0;
    uint16_t srcNdMatrixStride = 0;
    uint16_t srcDValue = 0;
    uint16_t dstNzC0Stride = 0;
    uint16_t dstNzNStride = 0;
    uint16_t dstNzMatrixStride = 0;
};

注意:Nd2NzParams的ndNum仅支持设置为1

表3 DataCopyExtParams结构体参数定义

参数名称

含义

blockCount

指定该指令包含的连续传输数据块个数,数据类型为uint16_t,取值范围:blockCount∈[1, 4095]。

blockLen

指定该指令每个连续传输数据块长度,该指令支持非对齐搬运每个连续传输数据块长度单位为Byte。数据类型为uint32_t,取值范围:blockLen∈[1, 2097151]。

srcStride

源操作数,相邻连续数据块的间隔(前面一个数据块的尾与后面数据块的头的间隔),如果源操作数的逻辑位置为VECIN/VECOUT,则单位为dataBlock(32Bytes), 如果源操作数的逻辑位置为GM,则单位为Byte。数据类型为uint32_t,srcStride不要超出该数据类型的取值范围。

dstStride

目的操作数,相邻连续数据块间的间隔(前面一个数据块的尾与后面数据块的头的间隔),如果目的操作数的逻辑位置为VECIN/VECOUT,则单位为dataBlock(32Bytes),如果目的操作数的逻辑位置为GM,则单位为Byte。数据类型为uint32_t,dstStride不要超出该数据类型的取值范围。

rsv

保留字段。

表4 DataCopyParams结构体参数定义

参数名称

含义

blockCount

指定该指令包含的连续传输数据块个数,数据类型为uint16_t,取值范围:blockCount∈[1, 4095]。

blockLen

指定该指令每个连续传输数据块长度,该指令支持非对齐搬运每个连续传输数据块长度单位为Byte。数据类型为uint16_t,blockLen不要超出该数据类型的取值范围。

srcStride

源操作数,相邻连续数据块的间隔(前面一个数据块的尾与后面数据块的头的间隔),如果源操作数的逻辑位置为VECIN/VECOUT,则单位为dataBlock(32Bytes), 如果源操作数的逻辑位置为GM,则单位为Byte。数据类型为uint16_t,srcStride不要超出该数据类型的取值范围。

dstStride

目的操作数,相邻连续数据块间的间隔(前面一个数据块的尾与后面数据块的头的间隔),如果目的操作数的逻辑位置为VECIN/VECOUT,则单位为dataBlock(32Bytes),如果目的操作数的逻辑位置为GM,则单位为Byte。数据类型为uint16_t,dstStride不要超出该数据类型的取值范围。

表5 DataCopyPadExtParams结构体参数定义

参数名称

含义

isPad

是否需要填充用户自定义的数据,取值范围:true,false。

true:填充padding value

false:表示用户不需要指定填充值,会默认填充随机值。

leftPadding

连续搬运数据块左侧需要补充的数据范围,单位为元素个数。

leftPadding、rightPadding的字节数均不能超过32Bytes。

rightPadding

连续搬运数据块右侧需要补充的数据范围,单位为元素个数。

leftPadding、rightPadding的字节数均不能超过32Bytes。

paddingValue

左右两侧需要填充的数据值,需要保证在数据占用字节范围内。

数据类型和源操作数保持一致,T数据类型。

当数据类型长度为64位时,该参数只能设置为0。

  • GM->VECIN/VECOUT
    • 参数解释
      • 当blockLen+leftPadding+rightPadding满足32字节对齐时isPad为false,左右两侧填充的数据值会默认为随机值;否则为paddingValue。
      • 当blockLen+leftPadding+rightPadding不满足32字节对齐时,框架会填充一些假数据dummy,保证左右填充的数据和blockLen、假数据为32字节对齐。若leftPadding、rightPadding都为0:dummy会默认填充待搬运数据块的第一个元素值;若leftPadding/rightPadding不为0:isPad为false,左右两侧填充的数据值和dummy值均为随机值;否则为paddingValue
    • 配置示例1:

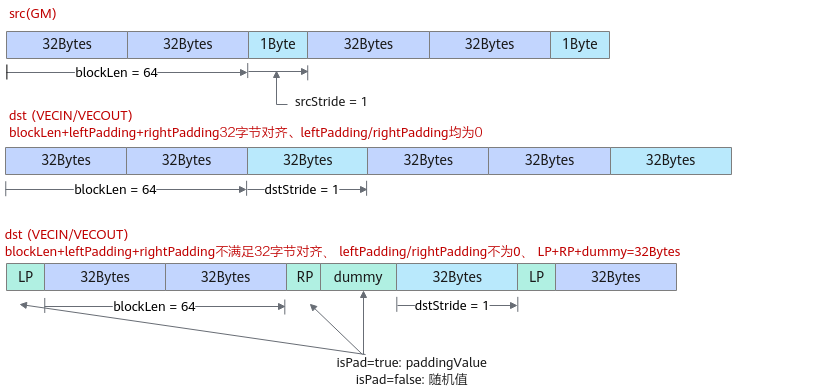

      • blockLen为64,每个连续传输数据块包含64Bytes;srcStride为1,因为源操作数的逻辑位置为GM,srcStride的单位为Byte,也就是说源操作数相邻数据块之间间隔1Byte;dstStride为1,因为目的操作数的逻辑位置为VECIN/VECOUT,dstStride的单位为dataBlock(32Bytes),也就是说目的操作数相邻数据块之间间隔1个dataBlock。
      • blockLen+leftPadding+rightPadding满足32字节对齐isPad为false,左右两侧填充的数据值会默认为随机值;否则为paddingValue。此处示例中,leftPadding、rightPadding均为0,则不填充。
      • blockLen+leftPadding+rightPadding不满足32字节对齐时,框架会填充一些假数据dummy,保证左右填充的数据和blockLen、假数据为32字节对齐。leftPadding/rightPadding不为0:若isPad为false,左右两侧填充的数据值和dummy值均为随机值;否则为paddingValue

    • 配置示例2:

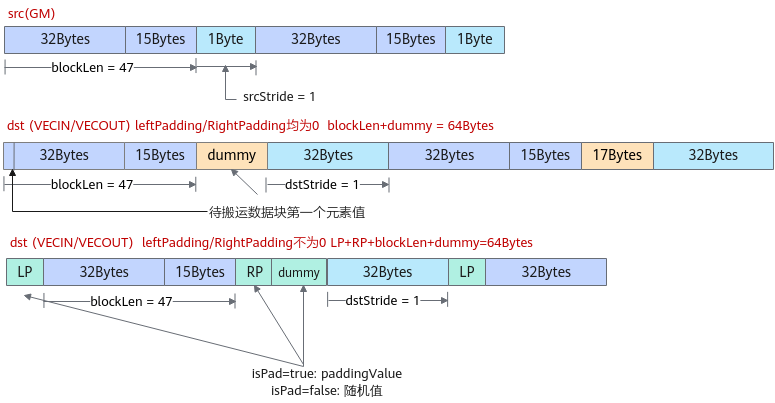

      • blockLen为47,每个连续传输数据块包含47Bytes;srcStride为1,表示源操作数相邻数据块之间间隔1Byte;dstStride为1,表示目的操作数相邻数据块之间间隔1个dataBlock。
      • blockLen+leftPadding+rightPadding不满足32字节对齐leftPadding、rightPadding均为0:dummy会默认填充待搬运数据块的第一个元素值
      • blockLen+leftPadding+rightPadding不满足32字节对齐,leftPadding/rightPadding不为0:若isPad为false,左右两侧填充的数据值和dummy值均为随机值;否则为paddingValue

  • VECIN/VECOUT->GM
    • 当每个连续传输数据块长度blockLen为32字节对齐时,下图呈现了需要传入的DataCopyParams示例,blockLen为64,每个连续传输数据块包含64Bytes;srcStride为1,因为源操作数的逻辑位置为VECIN/VECOUT,srcStride的单位为dataBlock(32Bytes),也就是说源操作数相邻数据块之间间隔1个dataBlock;dstStride为1,因为目的操作数的逻辑位置为GM,dstStride的单位为Byte,也就是说目的操作数相邻数据块之间间隔1Byte。

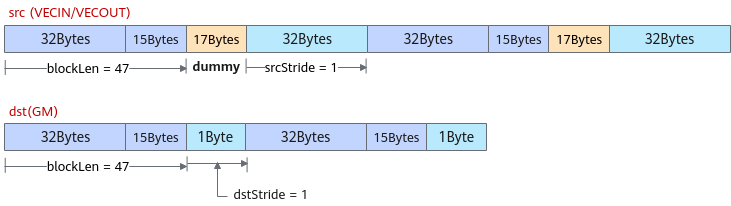

    • 当每个连续传输数据块长度blockLen不满足32字节对齐,由于Unified Buffer要求32字节对齐,框架在搬出时会自动补充一些假数据来保证对齐,但在当搬到GM时会自动将填充的假数据丢弃掉。下图呈现了该场景下需要传入的DataCopyParams示例和假数据补齐的原理。blockLen为47,每个连续传输数据块包含47Bytes,不满足32字节对齐;srcStride为1,表示源操作数相邻数据块之间间隔1个dataBlock;dstStride为1,表示目的操作数相邻数据块之间间隔1Byte。框架在搬出时会自动补充17Bytes的假数据来保证对齐,搬到GM时再自动将填充的假数据丢弃掉。

  • VECIN/VECOUT->TSCM

    注意:内部实现涉及AIC和AIV之间的通信,实际搬运路径为VECIN/VECOUT->GM->TSCM,发送通信消息会有开销,性能会受到影响

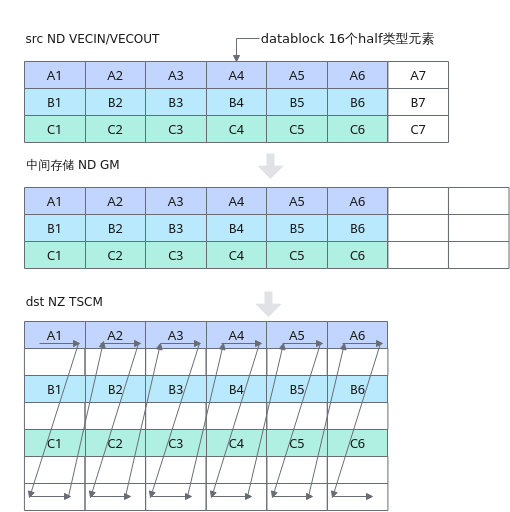

    图1 VECIN/VECOUT->TSCM搬运示意图所示,展示了从VECIN/VECOUT搬运到GM,再搬运到TSCM的过程:示例中数据类型为half,单个datablock(32B)含有16个half元素,源操作数中的A1~A6、B1~B6、C1~C6为需要进行搬运的数据。

    • 从VECIN/VECOUT->GM的搬运,数据存储格式没有发生转变,依然是ND。
      • blockCount为需要搬运的连续传输数据块个数,设置为3;
      • blockLen为一个连续传输数据块的大小(单位为Byte),设置为6 * 32 = 192;
      • srcStride为源操作数相邻连续数据块的间隔(前面一个数据块的尾与后面数据块的头的间隔),源操作数逻辑位置为VECIN/VECOUT,其单位为datablock, 两个连续传输数据块(A1~A6、B1~B6)中间相隔1个A7,因此srtStride设置为1;
      • dstStride为目的操作数,相邻连续数据块间的间隔(前面一个数据块的尾与后面数据块的头的间隔),目的操作数逻辑位置为GM,其单位为Byte,两个连续传输数据块(A1~A6、B1~B6)中间相隔2个空白的datablock,因此dstStride设置为64Byte。
    • 从GM->TSCM的搬运,数据存储格式由ND转换为NZ。
      • ndNum固定为1,即A1~A6、B1~B6、C1~C6视作一整个ndMatrix;
      • nValue为ndMatrix的行数,即为3行;
      • dValue为ndMatrix中一行包含的元素个数,即为6 * 16 = 96个元素;
      • srcNdMatrixStride为相邻ndMatrix之间的距离,因为仅涉及1个ndMatrix,所以可填为0;
      • srcDValue表明ndMatrix的第x行和第x+1行所相隔的元素个数,如A1~B1的距离,即为8个datablock,8 * 16 = 128个元素;
      • dstNzC0Stride为src同一行的相邻datablock在NZ矩阵中相隔datablock数,如A1~A2的距离,即为7个datablock (A1 + 空白 + B1 + 空白 + C1 + 空白 * 2);
      • dstNzNStride为src中ndMatrix的相邻行在NZ矩阵中相隔多少个datablock,如A1~B1的距离,即为2个datablock (A1 + 空白) ;
      • dstNzMatrixStride为相邻NZ矩阵之间的元素个数,因为仅涉及1个NZ矩阵,所以可以填为1。
    图1 VECIN/VECOUT->TSCM搬运示意图

返回值

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品

约束说明

leftPadding、rightPadding的字节数均不能超过32Bytes。

调用示例

本示例实现了GM->VECIN->GM的非对齐搬运过程。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
#include "kernel_operator.h"

class TestDataCopyPad {
public:
    __aicore__ inline TestDataCopyPad() {}
    __aicore__ inline void Init(__gm__ uint8_t* srcGm, __gm__ uint8_t* dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ half *)srcGm);
        dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, 32 * sizeof(half));
        pipe.InitBuffer(outQueueDst, 1, 32 * sizeof(half));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
        AscendC::DataCopyExtParams copyParams{1, 20 * sizeof(half), 0, 0, 0}; // 结构体DataCopyExtParams最后一个参数是rsv保留位
        AscendC::DataCopyPadExtParams<half> padParams{true, 0, 2, 0};
        AscendC::DataCopyPad(srcLocal, srcGlobal, copyParams, padParams); // 从GM->VECIN搬运40Bytes
        inQueueSrc.EnQue<half>(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
        AscendC::LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
        AscendC::Adds(dstLocal, srcLocal, scalar, 20);
        outQueueDst.EnQue(dstLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
        AscendC::DataCopyExtParams copyParams{1, 20 * sizeof(half), 0, 0, 0};
        AscendC::DataCopyPad(dstGlobal, dstLocal, copyParams); // 从VECIN->GM搬运40Bytes
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
    AscendC::GlobalTensor<half> srcGlobal;
    AscendC::GlobalTensor<half> dstGlobal;
    AscendC::DataCopyPadExtParams<half> padParams;
    AscendC::DataCopyExtParams copyParams;
    half scalar = 0;
};

extern "C" __global__ __aicore__ void kernel_data_copy_pad_kernel(__gm__ uint8_t* src_gm, __gm__ uint8_t* dst_gm)
{
    TestDataCopyPad op;
    op.Init(src_gm, dst_gm);
    op.Process();
}
结果示例:
输入数据(src0Global): [1 2 3 ... 32]
输出数据(dstGlobal):[1 2 3 ... 20]
