ResourceConflictRatio(资源冲突占比)

UB上的 bank group、bank conflict和资源冲突在所有指令中的占比数据ResourceConflictRatio.csv,建议减少对于同一个bank的读写冲突或bank group的读读冲突。

bank group是指UB中的一组bank,每个bank group包含多个bank。bank conflict是指在UB中同时访问相同bank的多个线程之间的竞争。

示例仅展示部分参数,详情介绍请参见下表中的字段说明。

Atlas A2训练系列产品/Atlas 800I A2推理产品

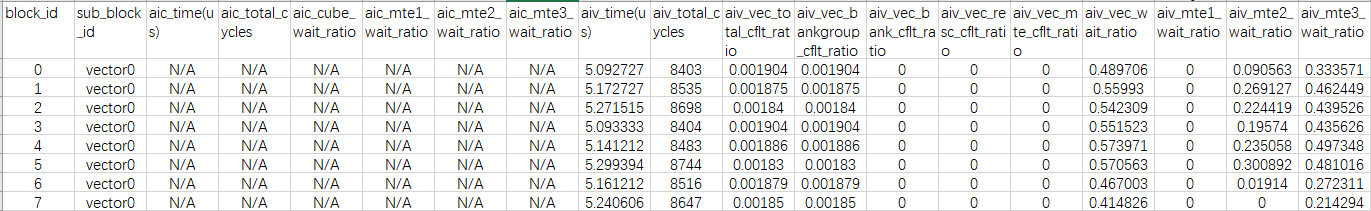

图1 ResourceConflictRatio.csv文件

关键字段说明如下。

表1 字段说明

字段名

字段解释

block_id

Task运行切分数量,对应Task运行时配置的核数。

sub_block_id

Task运行使用的每个block名称和序号。

aic_time(us)

该Task被分配到每个AI Core计算单元上后,每个AI Core计算单元上的执行时间,单位us。

aic_total_cycles

该Task被分配到每个AI Core计算单元上后,每个AI Core计算单元上的执行的cycle总数。

aiv_time(us)

该Task被分配到每个AI Vector Core计算单元上后,每个AI Vector Core计算单元上的执行时间,单位us。

aiv_total_cycles

该Task被分配到每个AI Vector Core计算单元上后,每个AI Vector Core计算单元上的执行的cycle总数。

aic_cube_wait_ratio

代表cube单元被阻塞的cycle数在所有指令执行cycle数中占比。

aiv_vec_total_cflt_ratio

代表所有vector执行的指令被阻塞的cycle数在所有指令执行cycle数中占比。

aiv_vec_bankgroup_cflt_ratio

代表vector执行的指令被bankgroup冲突阻塞的cycle数在所有指令执行cycle数中占比。由于vector指令的block stride的值设置不合理,造成bankgroup冲突。

aiv_vec_bank_cflt_ratio

代表vector执行的指令被bank冲突阻塞的cycle数在所有指令执行cycle数中占比。由于vector指令操作数的读写指针地址不合理,造成bank冲突。

aiv_vec_resc_cflt_ratio

代表vector执行的指令被执行单元资源冲突阻塞的cycle数在所有指令执行cycle数中占比。当算子中涉及多个计算单元,应该尽量保证多个单元并发调度。当某个计算单元正在忙,但算子逻辑仍然往该单元下发指令,就会造成整体的算力没有得到充分应用。

aiv_vec_mte_cflt_ratio

代表vector执行的指令被mte冲突阻塞的cycle数在所有指令执行cycle数中占比。

aiv_vec_wait_ratio

代表vector单元被阻塞的cycle数在所有指令执行cycle数中占比。

ai*_mte1_wait_ratio

代表mte1被阻塞的cycle数在所有指令执行cycle数中占比。

ai*_mte2_wait_ratio

代表mte2被阻塞的cycle数在所有指令执行cycle数中占比。

ai*_mte3_wait_ratio

代表mte3被阻塞的cycle数在所有指令执行cycle数中占比。

Atlas 推理系列产品

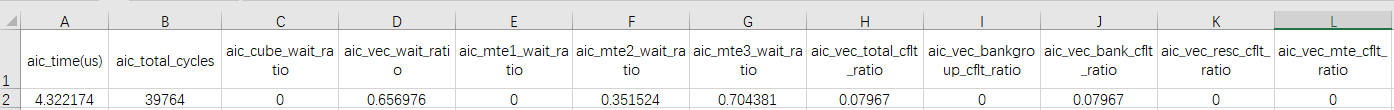

图2 ResourceConflictRatio.csv文件

关键字段说明如下。

表2 字段说明

字段名

字段解释

aic_time(us)

该Task被分配到每个AI Core计算单元上后,每个AI Core计算单元上的执行时间,单位us。

aic_total_cycles

该Task被分配到每个AI Core计算单元上后,每个AI Core计算单元上的执行的cycle总数。

aic_cube_wait_ratio

代表cube单元被阻塞的cycle数在所有指令执行cycle数中占比。

aic_vec_total_cflt_ratio

代表所有vector执行的指令被阻塞的cycle数在所有指令执行cycle数中占比。

aic_vec_bankgroup_cflt_ratio

代表vector执行的指令被bankgroup冲突阻塞的cycle数在所有指令执行cycle数中占比。由于vector指令的block stride的值设置不合理,造成bankgroup冲突。

aic_vec_bank_cflt_ratio

代表vector执行的指令被bank冲突阻塞的cycle数在所有指令执行cycle数中占比。由于vector指令操作数的读写指针地址不合理,造成bank冲突。

aic_vec_resc_cflt_ratio

代表vector执行的指令被执行单元资源冲突阻塞的cycle数在所有指令执行cycle数中占比。当算子中涉及多个计算单元,应该尽量保证多个单元并发调度。当某个计算单元正在忙,但算子逻辑仍然往该单元下发指令,就会造成整体的算力没有得到充分应用。

aic_vec_mte_cflt_ratio

代表vector执行的指令被mte冲突阻塞的cycle数在所有指令执行cycle数中占比。

aic_vec_wait_ratio

代表vector单元被阻塞的cycle数在所有指令执行cycle数中占比。

aic_mte1_wait_ratio

代表mte1被阻塞的cycle数在所有指令执行cycle数中占比。

aic_mte2_wait_ratio

代表mte2被阻塞的cycle数在所有指令执行cycle数中占比。

aic_mte3_wait_ratio

代表mte3被阻塞的cycle数在所有指令执行cycle数中占比。
