AscendCL接口调用流程

本节介绍AscendCL接口调用流程以及调用AscendCL接口依赖的头文件和库文件。

接口调用流程

调用AscendCL接口,可开发包含模型推理、媒体数据处理、单算子调用等功能的应用,这些功能可以独立存在,也可以组合存在。下图给出了使用AscendCL接口开发AI应用的整体接口调用流程。

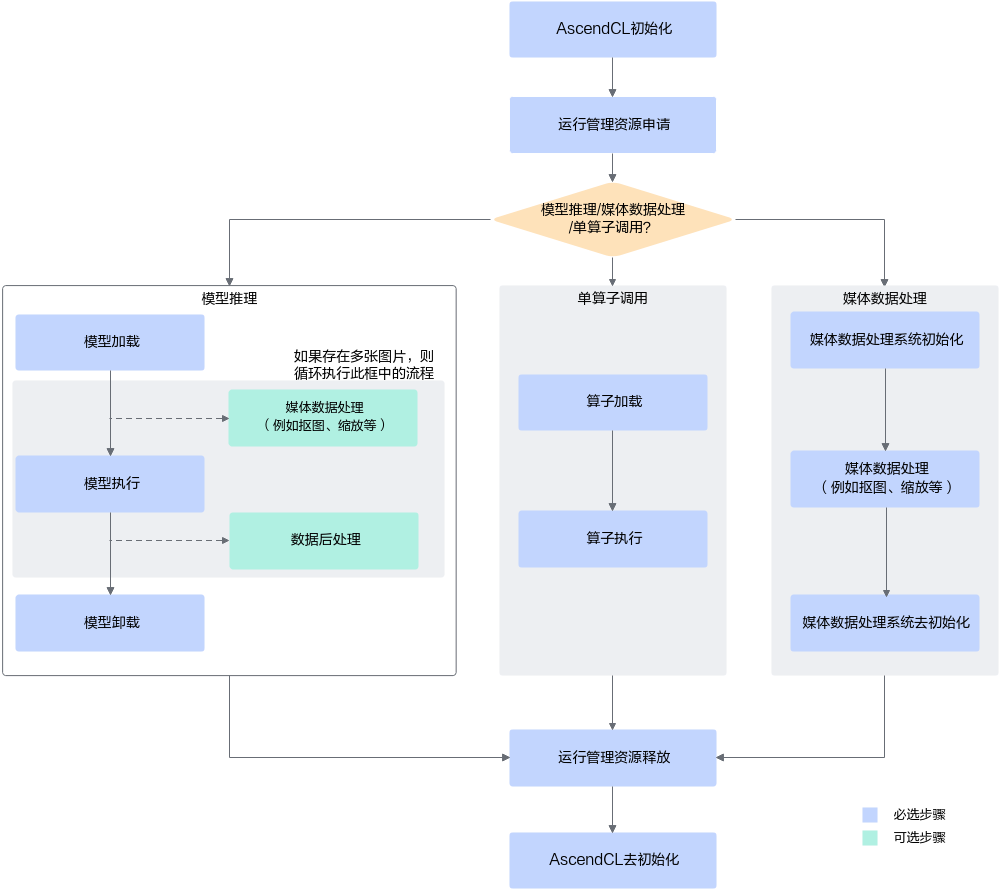

图1 接口调用流程图

上图根据应用开发中的典型功能抽象出主要的接口调用流程,例如,如果模型对输入图片的宽高要求与用户提供的源图不一致,则需要媒体数据处理,将源图裁剪成符合模型的要求;如果需要实现模型推理的功能,则需要先加载模型,模型推理结束后,则需要卸载模型;如果模型推理后,需要从推理结果中查找最大置信度的类别标识对图片分类,则需要数据后处理。

  1. AscendCL初始化。

    调用aclInit接口实现初始化AscendCL。

  2. 运行管理资源申请。

    具体流程,请参见运行管理资源申请与释放

  3. 应用业务处理。
    • 模型推理
      1. 模型加载:模型推理前,需要先将对应的模型加载到系统中。

        接口调用流程,请参见模型加载

        但加载模型前,必须要有适配昇腾AI处理器的离线模型,需提前构建模型,请参见模型构建

      2. (可选)媒体数据处理:可实现JPEG图片解码、视频解码、抠图/图片缩放/格式转换、JPEG图片编码等功能。

        接口调用流程,请参见媒体数据处理(含图像/视频等)

      3. 模型执行:使用模型实现图片分类、目标识别等功能。

        接口调用流程,请参见模型执行

      4. (可选)数据后处理:处理模型推理的结果,此处根据用户的实际需求来处理推理结果,例如用户可以将获取到的推理结果写入文件、从推理结果中找到每张图片最大置信度的类别标识等。
      5. 模型卸载:调用aclmdlUnload接口卸载模型。
    • 单算子调用

      如果AI应用中不仅包括模型推理,还有数学运算(例如BLAS基础线性代数运算)、数据类型转换等功能,也想使用昇腾的算力,直接通过AscendCL接口加载并执行单个算子,省去模型构建、训练的过程,相对轻量级,又可以使用昇腾的算力。另外,自定义的算子,也可以通过单算子调用的方式来验证算子的功能。

      算子调用的接口调用流程,请参见单算子调用流程

  4. 运行管理资源释放。

    所有数据处理都结束后,需要依次释放运行管理资源,接口调用流程,请参见运行管理资源申请与释放

  5. AscendCL去初始化。

    调用aclFinalize接口实现AscendCL去初始化。

在应用开发过程中,各环节都涉及内存的申请与释放、数据传输(通过内存复制实现)、数据类型的创建与销毁,因此未在图中一一标识,关于内存申请与释放、内存复制的接口请参见内存管理,数据类型的创建与销毁的接口请参见数据类型及其操作接口

调用接口依赖的头文件和库文件说明

您需要根据实际使用的接口来include依赖的文件,AscendCL中各头文件的用途如下表所示。

AscendCL头文件在“CANN软件安装后文件存储路径/include/”目录下,AscendCL库文件在“CANN软件安装后文件存储路径/lib64/”目录下。

编译基于AscendCL接口的代码逻辑时,请按照include的头文件依赖对应的库文件,如果引用多余的so文件(例如libascendcl.a),可能导致版本功能异常或后续版本升级时存在兼容性问题。

表1 头文件列表

定义接口的头文件

用途

对应的库文件

acl/acl_base.h

用于定义基本的数据类型(例如aclDataBuffer、aclTensorDesc等)及其操作接口、枚举值(例如aclFormat)、日志管理接口等。

libascendcl.so

acl/acl.h

该头文件中已包含acl/acl_mdl.h、acl/acl_rt.h、acl/acl_op.h。包含acl.h文件后,可以引用初始化/去初始化、Device管理、算力Group查询与设置、Context管理、Stream管理、同步等待、内存管理、模型加载与执行、单算子执行(含部分接口)等接口。

libascendcl.so

acl/acl_prof.h

用于定义Profiling配置的接口。

libmsprofiler.so

说明:

为了兼容旧版本,旧版本中支持使用libascendcl.so,但后续版本这种方式会废弃,建议使用libmsprofiler.so,防止后续版本出现兼容性问题。

acl/ops/acl_cblas.h

用于定义CBLAS接口。

libacl_cblas.so

acl/ops/acl_dvpp.h

用于定义媒体数据处理V1版本的接口。

libacl_dvpp.so

acl/ops/acl_fv.h

用于定义特征向量检索的接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

Atlas 200/500 A2推理产品,不支持引用该头文件中的接口。

libacl_retr.so

acl/acl_op_compiler.h

用于定义aclopCompile、aclopCompileAndExecute、aclSetCompileopt等算子在线编译相关的接口、数据类型、枚举值等。

libacl_op_compiler.so

acl/acl_tdt.h

用于定义Tensor数据传输接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas 200/500 A2推理产品,不支持引用该头文件中的接口。

libacl_tdt_channel.so

acl/acl_tdt_queue.h

用于定义共享队列管理、共享Buffer管理接口。

libacl_tdt_queue.so

acl/dvpp/hi_dvpp.h

用于定义媒体数据处理V2版本的接口。

libacl_dvpp_mpi.so

acl/media目录下:

hi_mpi_vi.h

hi_common_vi.h

hi_common_dis.h

hi_common_gdc.h

hi_media_common.h

hi_media_type.h

hi_mpi_sys.h

用于定义VI(Video Input)视频数据获取功能的接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

libacl_vi_mpi.so

libacl_dvpp_mpi.so

acl/media目录下:

hi_mpi_isp.h

hi_common_isp.h

hi_common_3a.h

hi_mpi_ae.h

hi_common_ae.h

hi_mpi_awb.h

hi_common_awb.h

hi_common_sns.h

hi_media_common.h

hi_media_type.h

hi_mpi_sys.h

用于定义ISP(Image Signal Processing)系统控制功能的接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

libacl_isp_ae_mpi.so

libacl_isp_awb_mpi.so

libacl_isp_mpi.so

libacl_dvpp_mpi.so

acl/media目录下:

hi_mpi_vpss.h

hi_media_common.h

hi_media_type.h

hi_mpi_sys.h

用于定义VPSS(Video Process Sub-System)图像处理功能的接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

libacl_vpss_mpi.so

libacl_dvpp_mpi.so

acl/media/hi_mipi_rx.h

用于定义MIPI Rx ioctl命令字。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

-

acl/media目录下:

hi_mpi_audio.h

hi_common_aio.h

用于定义频输入、音频输出功能的接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

libacl_audio_mpi.so

acl/media/hi_acodec.h

用于定义音量调整的命令字。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

-

acl/media目录下:

hi_common_vo.h

hi_mpi_vo.h

用于定义视频输出接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

libacl_vo_mpi.so

acl/media/hi_mpi_hdmi.h

用于定义对接外设的HDMI接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

libacl_hdmi_mpi.so

acl/media/hi_mpi_tde.h

用于定义TDE图形绘制接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

libacl_tde_mpi.so

acl/media/hifb.h

用于定义叠加图形层管理接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas A2训练系列产品/Atlas 800I A2推理产品,不支持引用该头文件中的接口。

-

aclnn/acl_meta.h

用于定义依赖的AscendCL meta接口,通过这些元接口可构建不同数据结构,如aclTensor、aclScalar、aclIntArray等。

libnnopbase.so

aclnn/aclnn_base.h

用于定义NN/融合算子公共的base接口,即aclnnInit和aclnnFinalize。

libnnopbase.so

aclnnop/aclnn_*.h

(*表示具体的算子名称)

说明:

为兼容旧版本,旧版本NN/融合算子头文件路径是aclnnop/level2/aclnn_*.h,但后续版本该路径会废弃,建议使用新路径aclnnop/aclnn_*.h,防止后续版本出现兼容性问题。

用于定义NN/融合算子接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

  • 动态库:libopapi.so(可被划分如下领域,按需选装)
    • libaclnn_ops_infer.so(网络算子推理库)
    • libaclnn_ops_train.so(网络算子训练库)
    • libaclnn_math.so(数学算子库)
    • libaclnn_rand.so(随机数算子库)
  • 静态库:
    • libopmaster_static.a(Tiling和InferShape库)
    • libaclnn_ops_infer_static.a(网络算子推理库)
    • libaclnn_ops_train_static.a(网络算子训练库)
    • libaclnn_math_static.a(数学算子库)
    • libaclnn_rand_static.a(随机数算子库)
须知:
  • 若不希望已安装的算子二进制包或已构建好的模型因版本变更而导致业务功能、性能及精度变化,可使用静态库部署。
  • 部署Ascend-cann-kernels时,--install安装除静态库外的所有文件,--devel安装动态库和静态库,--feature安装特定领域算子,安装说明参见CANN软件安装指南“附录:参考信息 > 参数说明”
  • 算子编译和运行过程参见调用NN算子接口示例代码

acldvppop目录下:

acldvpp_base.h

acldvpp_op_api.h

用于定义DVPP媒体数据处理类算子的功能接口。

Atlas 200/300/500 推理产品,不支持引用该头文件中的接口。

Atlas 训练系列产品,不支持引用该头文件中的接口。

Atlas 推理系列产品,不支持引用该头文件中的接口。

Atlas 200/500 A2推理产品,不支持引用该头文件中的接口。

libacl_dvpp_op.so
