JPEGE图片编码
JPEGE(JPEG Encoder)负责完成图像编码功能,将YUV格式图片编码成.jpg图片。关于JPEGE功能的详细介绍请参见JPEGE功能及约束说明。
本节介绍JPEGE图片编码的接口调用流程,同时配合示例代码辅助理解该接口调用流程。
Atlas 200/300/500 推理产品上,当前版本不支持该功能。
Atlas 训练系列产品上,当前版本不支持该功能。

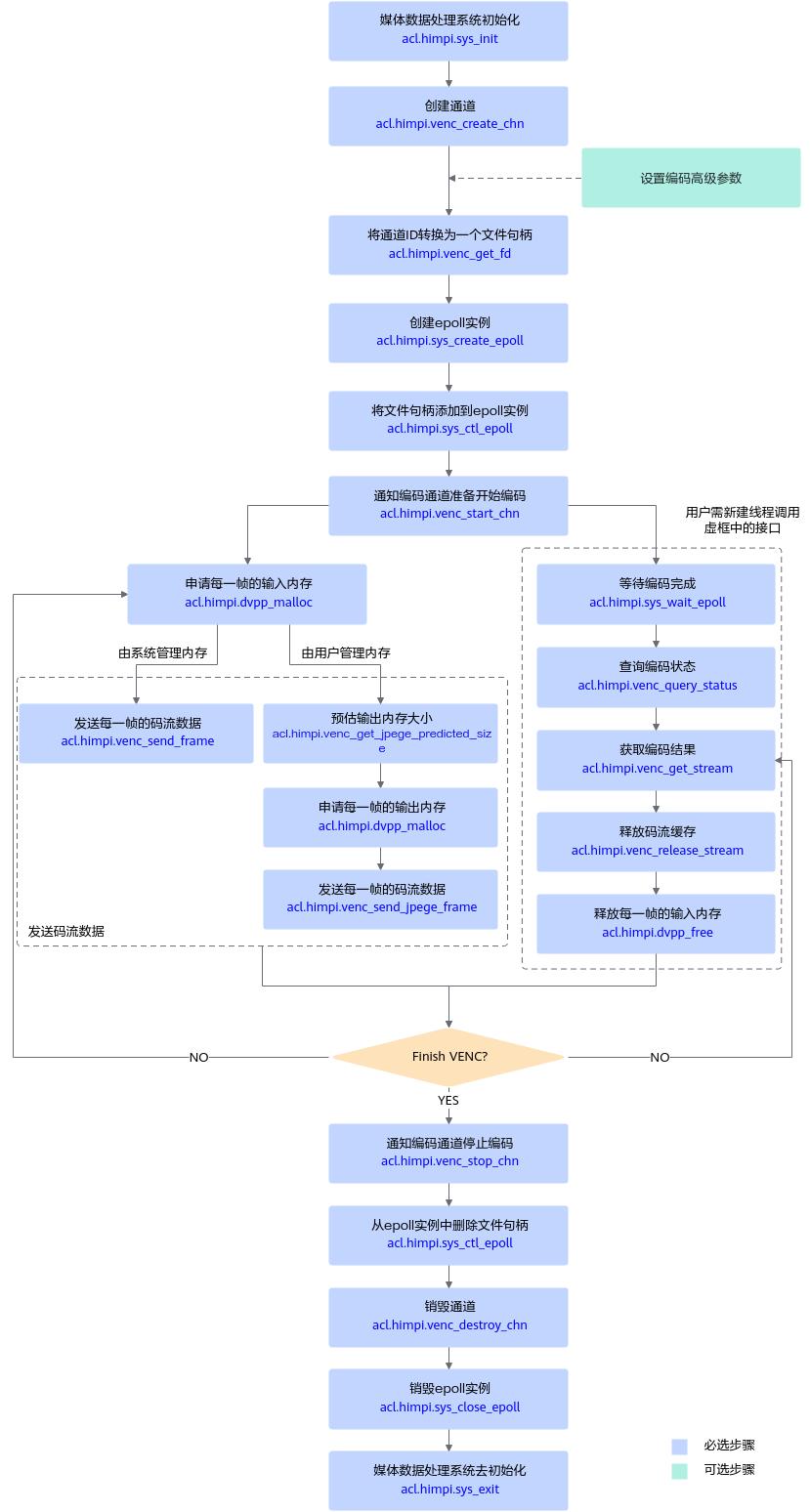

接口调用流程
开发应用时,如果涉及将YUV格式图片编码成JPEG压缩格式的图片文件,则应用程序中必须包含编码的代码逻辑,关于编码的接口调用流程,请先参见pyACL接口调用流程了解整体流程,再查看本节中的流程说明。
- 调用acl.himpi.sys_init接口进行媒体数据处理系统初始化。
- 调用acl.himpi.venc_create_chn函数创建完通道。
成功创建通道之后,您可以根据实际需求设置编码的高级参数,例如场景模式、码流控制器的高级参数等,请参见acl.himpi.venc_set_jpeg_param~acl.himpi.venc_compact_jpeg_tables章节中的接口说明。
- 调用acl.himpi.venc_get_fd将通道ID转换为一个文件句柄。
- 调用acl.himpi.sys_create_epoll函数创建DVPP epoll实例。
- 调用acl.himpi.sys_ctl_epoll函数将编码通道的文件句柄添加到epoll实例中,由epoll实例处理。
select或者poll方式,不需要执行该步骤。
- 调用acl.himpi.venc_start_chn函数通知通道准备开始编码。
- 调用acl.himpi.dvpp_malloc接口申请存放Device上输入数据的内存。
Atlas 200I/500 A2推理产品上,同时支持使用acl.rt.malloc接口申请内存。
Atlas A2训练系列产品/Atlas 800I A2推理产品上,同时支持使用acl.rt.malloc接口申请内存。
对于Atlas 200I/500 A2推理产品与Atlas A2训练系列产品/Atlas 800I A2推理产品,调用acl.himpi.dvpp_malloc接口申请的内存为媒体数据处理的专用内存,但专用内存的地址空间有限,若关注内存规划或内存资源有限时,建议调用acl.rt.malloc接口申请内存。
- 启动一个用户态线程,调用acl.himpi.sys_wait_epoll函数等待编码完成。
- 之后用户就可以调用acl.himpi.venc_send_frame函数发送待编码的码流。
- 一旦编码完成,acl.himpi.sys_wait_epoll函数或select函数或poll函数就会返回,用户就可以调用acl.himpi.venc_query_status接口查询编码状态,再调用acl.himpi.venc_get_stream函数获取编码结果。
- 用户需要注意的是,编码结果数据使用完成之后,需要及时调用acl.himpi.venc_release_stream函数释放Buffer。否则会因编码Buffer用完导致后续编码无法进行。
- 调用acl.himpi.dvpp_free接口释放输入内存。
Atlas 200I/500 A2推理产品上,若使用acl.rt.malloc接口申请内存,则需使用acl.rt.free接口释放内存。
Atlas A2训练系列产品/Atlas 800I A2推理产品上,若使用acl.rt.malloc接口申请内存,则需使用acl.rt.free接口释放内存。
- 当用户不需发送图像到目的通道继续编码时,需要调用acl.himpi.venc_stop_chn函数通知该通道不再接收新的输入图片。
- 调用acl.himpi.sys_ctl_epoll函数从epoll实例中删除编码通道的文件句柄。
- 当用户完成所有编码之后,需要调用acl.himpi.venc_destroy_chn释放编码通道以及内部内存资源。
- 调用acl.himpi.sys_close_epoll函数销毁DVPP epoll实例。
- 调用acl.himpi.sys_exit接口进行媒体数据处理系统去初始化。
- 不需要用户管理、由DVPP内部管理输出内存时,调用acl.himpi.venc_send_frame接口发送原始图像进行图像编码。
在调用acl.himpi.venc_create_chn接口创建通道时,必须正确设置hi_venc_chn_attr["venc_attr"]["buf_size"]参数值(参数描述请参见hi_venc_attr)。
该方式下,相比由用户管理内存,输出结果数据的JPEG头中不存在COM注释字段,数据长度会短一点,但需要用户从DVPP返回的内存中拷贝输出结果数据到指定内存。
- 由用户自行管理输出内存、管理内存的生命周期,调用acl.himpi.venc_send_jpege_frame接口发送原始图像进行图像编码。
在调用acl.himpi.venc_create_chn接口创建通道时,需将hi_venc_chn_attr["venc_attr"]["buf_size"]参数值设置为0(参数描述请参见hi_venc_attr),然后调用acl.himpi.venc_get_jpege_predicted_size接口预估输出内存大小,调用acl.himpi.dvpp_malloc/acl.himpi.dvpp_free接口申请/释放输出内存。
该方式下,直接在调用acl.himpi.venc_send_jpege_frame接口时,设置输出内存地址,输出结果数据直接存放到用户设置的内存中,相比由系统管理内存的方式,用户可减少一次“从DVPP返回的内存中拷贝输出结果数据到指定内存”的操作,但输出结果数据的JPEG头中可能会存在COM注释字段(字段长度范围4~19Byte),数据长度会长一点。
示例代码
调用接口后,需增加异常处理的分支,并记录报错日志、提示日志,此处不一一列举。以下是关键步骤的代码示例,不可以直接拷贝运行,仅供参考。
# 1.获取软件栈的运行模式,不同运行模式影响后续的接口调用流程(例如是否进行数据传输等)。 run_mode, ret = acl.rt.get_run_mode() # 2.pyACL 初始化。 ret = acl.init() # 3.运行管理资源申请。 # 4.初始化媒体数据处理系统。 ret = acl.himpi.sys_init() # 5.创建通道。 channel_id = 0 venc_attr = {'type': HI_PT_JPEG, 'profile': 0, 'max_pic_width': 128, 'pic_width': 128, 'max_pic_height': 128, 'pic_height': 128, 'buf_size': 1024 * 1024 * 2, 'is_by_frame': 1} jpeg_attr = {'recv_mode':HI_VENC_PIC_RECV_SINGLE, 'mpf_cfg':{'large_thumbnail_num ': 0}} attr = {'venc_attr':venc_attr, 'jpeg_attr':jpeg_attr} ret = acl.himpi.venc_create_chn(channel_id, attr) # 6.设置JPEGE参数。 param, ret = acl.himpi.venc_get_jpeg_param(channel_id) param['qfactor'] = 100 ret = acl.himpi.venc_set_jpeg_param(channel_id, param) # 7.通知编码器开始接收输入数据。 recv_param = {'recv_pic_num': -1} ret = acl.himpi.venc_start_chn(channel_id, recv_param) # 8.发送输入数据。 # 8.1 申请输入内存。 input_size = 128 * 128 * 3 // 2 input_addr, ret = acl.himpi.dvpp_malloc(0, input_size); # 如果运行模式为ACL_HOST,则需要申请Host内存,将输入图片数据读入Host内存,再通过acl.rt.memcpy接口将Host的图片数据传输到Device,数据传输完成后,需及时释放Host内存;否则直接将输入图片数据读入Device内存。 # 直接将输入图片数据读入Device内存。 if run_mode == ACL_HOST: # 将输入图片读入内存中。 jpege_file = np.fromfile(jpege_filee_path, dtype=np.byte) jpege_file_size = jpege_file.itemsize * jpege_file.size bytes_data = jpege_file.tobytes() jpege_file_ptr = acl.util.bytes_to_ptr(bytes_data) # 数据传输。 ret = acl.rt.memcpy(input_addr, input_size, jpege_file_ptr, jpege_file_size, ACL_MEMCPY_HOST_TO_DEVICE) else: # 将输入图片读入内存中。 jpege_file = np.fromfile(jpege_file_path, dtype=np.byte) jpege_file = jpege_file.itemsize * jpege_file.size bytes_data = jpege_file.tobytes() jpege_file_ptr = acl.util.bytes_to_ptr(bytes_data) # 数据传输。 ret = acl.rt.memcpy(input_addr, input_size, jpege_file_ptr, jpege_file_size, ACL_MEMCPY_DEVICE_TO_DEVICE) # 8.2 发送输入数据,开始编码。 v_frame = {'width': 128, 'height': 128, 'field': HI_VIDEO_FIELD_FRAME, 'pixel_format': HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420, 'video_format': HI_VIDEO_FORMAT_LINEAR, 'compress_mode': HI_COMPRESS_MODE_NONE, 'dynamic_range': HI_DYNAMIC_RANGE_SDR8, 'color_gamut': HI_COLOR_GAMUT_BT709, 'header_stride': [0, 0, 0], 'width_stride': [128, 0, 0], 'height_stride': [0, 0, 0], 'header_phys_addr': [0, 0, 0], 'phys_addr': [0, 0, 0], 'header_virt_addr': [0, 0, 0], 'virt_addr': [input_addr, 0, 0], 'time_ref': 0,'pts': cur_time} frame = {'v_frame':v_frame, 'pool_id':0, 'mod_id':HI_ID_VGS} ret = acl.himpi.venc_send_frame(channel_id, frame, 0) # 9.获取编码结果。 # 9.1 通过EPOLL处理编码完成事件。 fd = acl.himpi.venc_get_fd(channel_id) epoll_fd, ret = acl.himpi.sys_create_epoll(10) event['data'] = fd event['events'] = HI_DVPP_EPOLL_IN ret = acl.himpi.sys_ctl_epoll(epoll_fd, HI_DVPP_EPOLL_CTL_ADD, fd, event) # 编码完成前,会超时阻塞在这里,一旦完成,才会往下执行。 events, eventCount, ret = acl.himpi.sys_wait_epoll(epoll_fd, 3, 1000); # 9.2 获取编码结果。 status, ret = acl.himpi.venc_query_status(channel_id) stream = {'pack_cnt': status['cur_packs']} stream, ret = acl.himpi.venc_get_stream(self.channel_id, stream, 1000) # 9.3 如果运行模式为ACL_HOST,且Host上需要使用编码输出的码流,则需要申请Host内存,通过acl.rt.memcpy接口将Device的输出码流传输到Host;否则直接使用编码输出码流数据。 # 9.3 获取编码输出码流数据。 if run_mode == ACL_HOST: # 申请Host内存。 output_buffer, ret= acl.rt.malloc_host(output_ize) # 数据传输。 ret = acl.rt.memcpy(output_buffer, output_ize, stream['pack'][0]['addr'], output_ize, ACL_MEMCPY_DEVICE_TO_HOST) # ...... # 数据使用完成后,及时释放不使用的内存。 ret = acl.rt.free_host(output_buffer) else: # 可以直接使用编码输出码流数据,在stream['pack'][0]['addr']指向的内存中。 # ...... # 10.释放输入内存和输出码流。 ret = acl.himpi.dvpp_free(input_addr) ret = acl.himpi.venc_release_stream(channel_id, stream) # 11.通知编码器停止接收输入数据。 ret = acl.himpi.venc_stop_chn(channel_id) ret = acl.himpi.sys_ctl_epoll(epoll_fd, HI_DVPP_EPOLL_CTL_DEL, fd, event) ret = acl.himpi.sys_close_epoll(epoll_fd) # 12.销毁通道。 ret = acl.himpi.venc_destroy_chn(channel_id) # 13. 媒体数据处理系统去初始化。 ret = acl.himpi.sys_exit() # 14. 释放运行管理资源。 # 15.pyACL去初始化。 ret = acl.finalize()
