硬件架构抽象

Ascend C基于硬件抽象架构进行编程， 进行屏蔽不同硬件之间的差异。

AI Core中包含计算单元、存储单元、搬运单元等核心组件。

• 计算单元包括了三种基础计算资源：Cube计算单元、Vector计算单元和Scalar计算单元。
• 存储单元包括内部存储和外部存储：
  • AI Core的内部存储，统称为Local Memory，对应的数据类型为LocalTensor。由于不同芯片间硬件资源不固定，可以为UB、L1、L0A、L0B等。
  • AI Core能够访问的外部存储称之为Global Memory，对应的数据类型为GlobalTensor。
• DMA（Direct Memory Access）搬运单元：负责在Global Memory和Local Memory之间搬运数据。

开发者在理解硬件架构的抽象时，需要重点关注如下异步指令流、同步信号流、计算数据流三个过程：

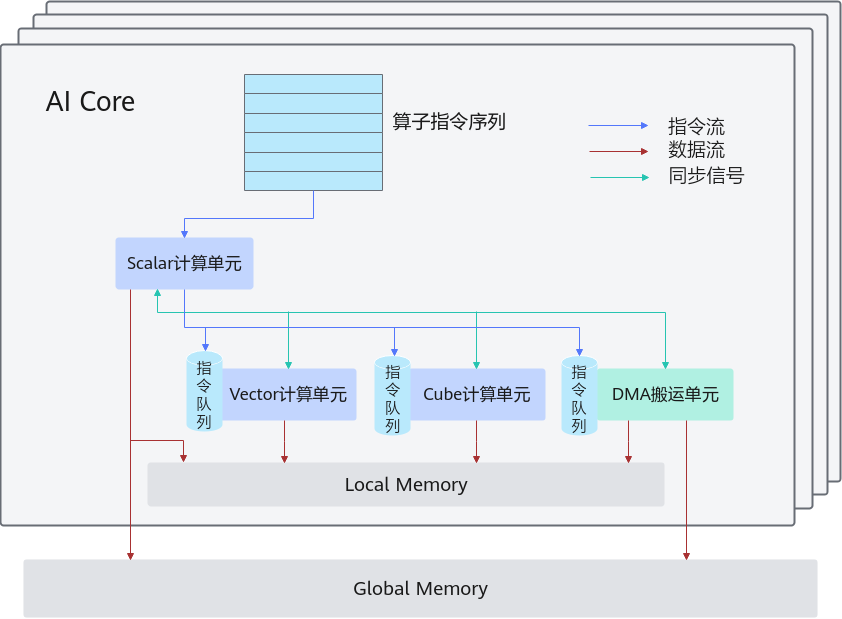

• AI Core内部的异步并行计算过程：Scalar计算单元读取指令序列，并把向量计算、矩阵计算、数据搬运指令发射给对应单元的指令队列，向量计算单元、矩阵计算单元、数据搬运单元异步的并行执行接收到的指令。该过程可以参考图1中蓝色箭头所示的指令流。
• 不同的指令间有可能存在依赖关系，为了保证不同指令队列间的指令按照正确的逻辑关系执行，Scalar计算单元也会给对应单元下发同步指令。各单元之间的同步过程可以参考图1中的绿色箭头所示的同步信号流。
• AI Core内部数据处理的基本过程：DMA搬入单元把数据搬运到Local Memory，Vector/Cube计算单元完成数据计算，并把计算结果写回Local Memory，DMA搬出单元把处理好的数据搬运回Global Memory。该过程可以参考图1中的红色箭头所示的数据流。
