CrossCoreSetFlag

功能说明

面向分离架构的核间同步控制接口。

该接口和CrossCoreWaitFlag接口配合使用。使用时需传入核间同步的标记ID(flagId), 每个ID对应一个初始值为0的计数器。执行CrossCoreSetFlag后ID对应的计数器增加1；执行CrossCoreWaitFlag时如果对应的计数器数值为0则阻塞不执行；如果对应的计数器大于0，则计数器减一，同时后续指令开始执行。

同步控制分为3种模式，如图1所示：

• 模式0：AI Core核间的同步控制。对于AIC场景，同步所有的AIC核，直到所有的AIC核都执行到CrossCoreSetFlag时，CrossCoreWaitFlag后续的指令才会执行；对于AIV场景, 同步所有的AIV核，直到所有的AIV核都执行到CrossCoreSetFlag时，CrossCoreWaitFlag后续的指令才会执行。
• 模式1：AI Core内部，AIV核之间的同步控制。如果两个AIV核都运行了CrossCoreSetFlag，CrossCoreWaitFlag后续的指令才会执行。
• 模式2：AI Core内部，AIC与AIV之间的同步控制。在AIC核执行CrossCoreSetFlag之后， 两个AIV上CrossCoreWaitFlag后续的指令才会继续执行；两个AIV都执行CrossCoreSetFlag后，AIC上CrossCoreWaitFlag后续的指令才能执行。

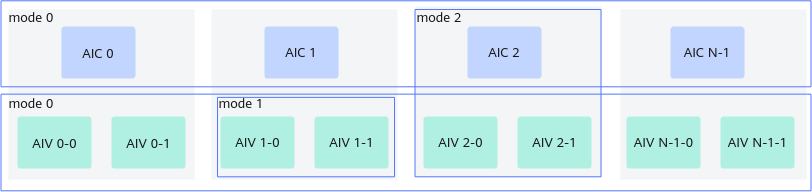

图1 同步控制模式示意图

函数原型

1
2

template <uint8_t modeId, pipe_t pipe>
__aicore__ inline void CrossCoreSetFlag(uint16_t flagId)

参数说明

返回值

无

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

约束说明

• 因为Matmul高阶API内部实现中使用了本接口进行核间同步控制，所以不建议开发者同时使用该接口和Matmul高阶API，否则会有flagID冲突的风险。
• 同一flagId的计数器最多设置16次。

调用示例

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

// 使用模式0的方式同步所有的AIV核
if (g_coreType == AscendC::AIV) {
    AscendC::CrossCoreSetFlag<0x0, PIPE_MTE3>(0x8);
    AscendC::CrossCoreWaitFlag(0x8);
}

// 使用模式1的方式同步当前AICore内的所有AIV子核
if (g_coreType == AscendC::AIV) {
    AscendC::CrossCoreSetFlag<0x1, PIPE_MTE3>(0x8);
    AscendC::CrossCoreWaitFlag(0x8);
}

// 注意：如果调用高阶API,无需开发者处理AIC和AIV的同步
// AIC侧做完Matmul计算后通知AIV进行后处理
if (g_coreType == AscendC::AIC) {
    // Matmul处理
    AscendC::CrossCoreSetFlag<0x2, PIPE_FIX>(0x8);
}

// AIV侧等待AIC Set消息, 进行Vector后处理
if (g_coreType == AscendC::AIV) {
    AscendC::CrossCoreWaitFlag(0x8);
    // Vector后处理
}
