IterateBatch

功能说明

单次Matmul计算处理的shape比较小时，由于每次计算均涉及到内部的通信，可能会影响性能，该接口提供批量处理Matmul的功能，调用一次IterateBatch，可以计算出多个singleCoreM * singleCoreN大小的C矩阵。

在使用该接口前，需要了解一些必备的数据排布格式：

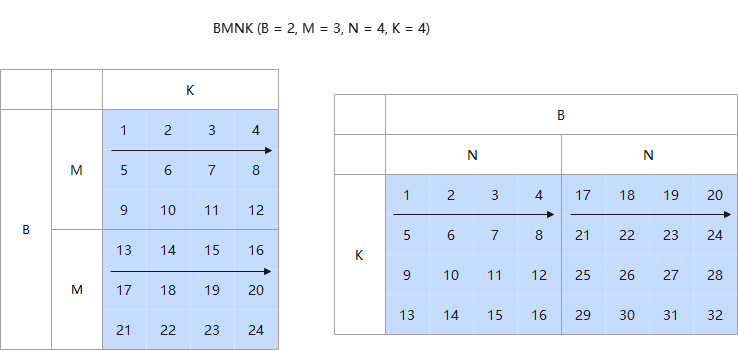

  • 通用数据格式：BMNK的数据排布格式

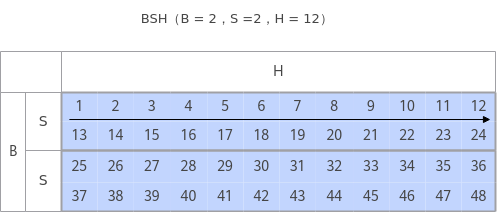

  • BSH/SBH：B：Batch，批处理的大小； S：sequence length，序列长度；H = N * D，其中，N为head的数量，D为head的大小。Layout格式如下图所示：

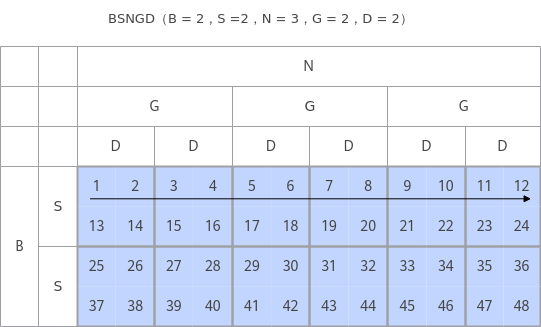

  • BSNGD：为原始BSH shape做reshape后的shape，S和D为单Batch的矩阵乘的M轴（或N轴）和K轴，一个SD为一个batch的计算数据，Layout格式如下图所示：

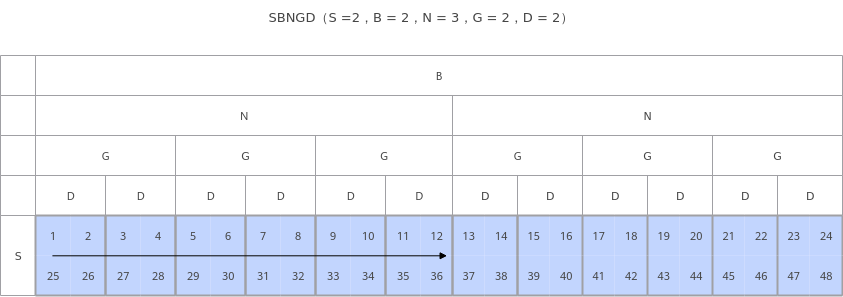

  • SBNGD：为原始SBH shape做reshape后shape，S和D为的矩阵乘的M轴（或N轴）和K轴，一个SD为一个Batch的计算数据，Layout格式如下图所示：

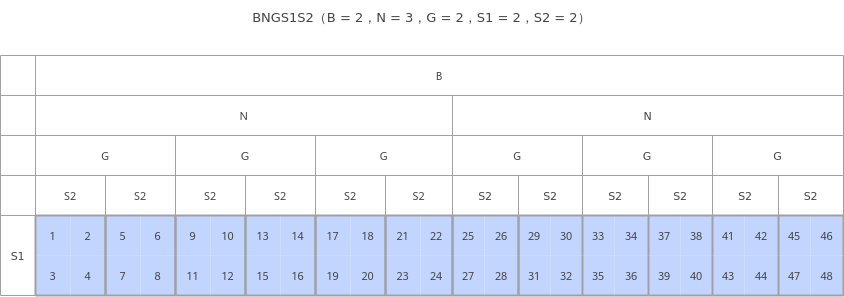

  • BNGS1S2：一般为前两种Layout进行矩阵乘的输出，S1S2数据连续存放，一个S1S2为一个Batch的计算数据，Layout格式如下图所示：

实例化Matmul时，需要通过MatmulType设置输入输出的Layout格式，当前支持4种Layout类型：BSNGD、SBNGD、BNGS1S2、NORMAL（BMNK的数据排布格式使用NORMAL表示）。

对于BSNGD、SBNGD、BNGS1S2 Layout格式，调用该接口之前需要在host Tiling实现中使用SetALayout、SetBLayout、SetCLayout、SetBatchNum设置A/B/C的Layout轴信息和最大BatchNum数；对于NORMAL Layout格式则需使用SetBatchInfoForNormal设置A/B/C的M/N/K轴信息和A/B矩阵的BatchNum数。

单个矩阵乘迭代顺序可通过tiling参数iterateOrder调整。

更多矩阵编程batch场景的相关内容请参考batch场景。

函数原型

  • mix模式
    • 输出至GM
      1
2

      template <bool sync = true, bool waitIterateBatch = false>
__aicore__ inline void IterateBatch(const GlobalTensor<DstT>& gm, uint32_t batchA, uint32_t batchB, bool enSequentialWrite, const uint32_t matrixStrideA = 0, const uint32_t matrixStrideB = 0, const uint32_t matrixStrideC = 0, const bool enPartialSum = false, const uint8_t enAtomic = 0)
    • 输出至VECIN
      1
2

      template <bool sync = true>
__aicore__ inline void IterateBatch(const LocalTensor<DstT>& ubCmatrix, uint32_t batchA, uint32_t batchB, bool enSequentialWrite, const uint32_t matrixStrideA = 0, const uint32_t matrixStrideB = 0, const uint32_t matrixStrideC = 0, const bool enPartialSum = false, const uint8_t enAtomic = 0)

      使用前需先调用SetBatchNum接口设置batchA和batchB的大小。

  • 纯cube模式
    • 输出至GM
      1

      __aicore__ inline void IterateBatch(const GlobalTensor<DstT>& gm, bool enPartialSum, uint8_t enAtomic, bool enSequentialWrite, const uint32_t matrixStrideA = 0, const uint32_t matrixStrideB = 0, const uint32_t matrixStrideC = 0)
    • 输出至VECIN
      1

      __aicore__ inline void IterateBatch(const LocalTensor<DstT>& ubCmatrix, bool enPartialSum, uint8_t enAtomic, bool enSequentialWrite, const uint32_t matrixStrideA = 0, const uint32_t matrixStrideB = 0, const uint32_t matrixStrideC = 0)

参数说明

表1 模板参数说明

参数名

描述

sync

获取C矩阵过程分为同步和异步两种模式：

  • 同步：需要同步等待IterateBatch执行结束。
  • 异步：不需要同步等待IterateBatch执行结束。

通过该参数设置同步或者异步模式：同步模式设置为true；异步模式设置为false。默认为同步模式。异步场景需要配合WaitIterateBatch接口使用。

waitIterateBatch

是否需要通过WaitIterateBatch接口等待IterateBatch执行结束，仅在异步场景下使用。默认为false。

true：需要通过WaitIterateBatch接口等待IterateBatch执行结束。

false：不需要通过WaitIterateBatch接口等待IterateBatch执行结束，开发者自行处理等待IterateBatch执行结束的过程。

参数名

输入/输出

描述

gm

输入

C矩阵放置于Global Memory的地址。

Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float/bfloat16_t/int32_t

Atlas推理系列产品AI Core，支持的数据类型为：half/float/bfloat16_t/int32_t

ubCmatrix

输入

C矩阵放置于Local Memory的地址。

Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float/bfloat16_t/int32_t

Atlas推理系列产品AI Core，支持的数据类型为：half/float/bfloat16_t/int32_t

batchA

输入

左矩阵的batch数。

batchB

输入

右矩阵的batch数。在batchA/batchB不相同的情况下，默认做broadcast操作。

多batch计算支持在G轴上做输入broadcast和输出reduce，左矩阵、右矩阵G轴维度必须是整数倍的关系。

enSequentialWrite

输入

输出是否连续存放数据。

  • 左右矩阵和输出矩阵的存储位置为Unified Buffer，则enSequentialWrite参数应配置为true；
  • 输出矩阵的存储位置为GM，则enSequentialWrite参数应配置为false。

matrixStrideA

输入

A矩阵源操作数相邻nd矩阵起始地址间的偏移，单位是元素。

matrixStrideB

输入

B矩阵源操作数相邻nd矩阵起始地址间的偏移，单位是元素。

matrixStrideC

输入

C矩阵目的操作数相邻nd矩阵起始地址间的偏移，单位是元素。

enPartialSum

输入

是否将矩阵乘的结果累加于现有的CO1数据，默认值false。在L0C累加时，只支持A矩阵和B矩阵相乘的输出C矩阵规格为singleM==baseM &&singleN==baseN。

enAtomic

输入

是否开启Atomic操作，默认值为0。

参数取值：

0：不开启Atomic操作

1：开启AtomicAdd累加操作

2：开启AtomicMax求最大值操作

3：开启AtomicMin求最小值操作

返回值

无

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas推理系列产品AI Core

约束说明

  • 该接口接口只支持Norm模板，即BatchMatmul只支持Norm模板。
  • 对于BSNGD、SBNGD、BNGS1S2 Layout格式，输入A、B矩阵按分形对齐后的多Batch数据总和应小于L1 Buffer的大小；对于NORMAL Layout格式没有这种限制，但需通过MatmulConfig配置输入A、B矩阵多Batch数据大小与L1 Buffer的大小关系。
  • 如果接口输出到Unified Buffer上，输出C矩阵大小BaseM*BaseN应小于分配的Unified Buffer内存大小。
  • 对于BSNGD、SBNGD、BNGS1S2 Layout格式，输入输出只支持ND格式数据。对于NORMAL Layout格式， 输入支持ND/NZ格式数据。
  • 该接口不支持量化模式，即不支持SetQuantScalar、SetQuantVector接口。
  • BSNGD场景，不支持一次计算多行SD，需要算子程序中循环计算。
  • 异步模式不支持IterateBatch搬运到UB上。
  • Atlas推理系列产品AI Core，只支持NORMAL Layout格式。
  • 在Atlas推理系列产品AI Core上，不支持A、B矩阵内存逻辑位置为TPosition::TSCM的输入。
  • Atlas推理系列产品AI Core上，Bias不支持复用，Bias的shape大小必须为Batch * N。

调用示例

  • 该示例完成aGM、bGM矩阵乘，结果保存到cGm上，其中aGM、bGM、cGM数据的layout格式均为NORMAL，左矩阵每次计算batchA个MK数据，右矩阵每次计算batchB个KN数据。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61

    #include "kernel_operator.h"
#include "lib/matmul_intf.h"

extern "C" __global__  __aicore__ void kernel_matmul_rpc_batch(GM_ADDR aGM, GM_ADDR bGM, GM_ADDR cGM, GM_ADDR biasGM, GM_ADDR tilingGM, GM_ADDR workspaceGM, uint32_t isTransposeAIn, uint32_t isTransposeBIn, int32_t batchA,  int32_t batchB)
{
    // 定义matmul type
    typedef matmul::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, half, false, LayoutMode::NORMAL> aType;
    typedef matmul::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, half, true, LayoutMode::NORMAL> bType;
    typedef matmul::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, float, false, LayoutMode::NORMAL> cType;
    typedef matmul::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, float> biasType;

    // 初始化tiling数据
    TCubeTiling tiling;
    auto tempTilingGM = (__gm__ uint32_t*)tilingGM;
    auto tempTiling = (uint32_t*)&tiling;
    for (int i = 0; i < sizeof(TCubeTiling) / sizeof(int32_t); ++i, ++tempTilingGM, ++tempTiling) {
        *tempTiling = *tempTilingGM;
    }

    // 初始化gm数据
    AscendC::GlobalTensor<half> aGlobal;
    AscendC::GlobalTensor<half> bGlobal;
    AscendC::GlobalTensor<float> cGlobal;
    AscendC::GlobalTensor<float> biasGlobal;
    int32_t sizeA = tiling.ALayoutInfoB * tiling.singleCoreM * tiling.singleCoreK * sizeof(A_T);
    int32_t sizeB = tiling.BLayoutInfoB * tiling.singleCoreK * tiling.singleCoreN * sizeof(B_T);
    int32_t sizeC = tiling.CLayoutInfoB * tiling.singleCoreM * tiling.singleCoreN * sizeof(C_T);
    int32_t sizebias = tiling.CLayoutInfoB * tiling.singleCoreN * sizeof(C_T);
    aGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ half*>(aGM), sizeA);
    bGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ half*>(bGM), sizeB);
    cGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float*>(cGM), sizeC);
    biasGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float*>(biasGM), sizebias);
    tiling.shareMode = 0;
    tiling.shareL1Size = 512 * 1024;
    tiling.shareL0CSize = 128 * 1024;
    tiling.shareUbSize = 0;
    int offset_a=0, offset_b=0, offset_c=0, offset_bias=0;
    AscendC::GlobalTensor<A_T> gm_a;
    gm_a.SetGlobalBuffer(const_cast<__gm__ A_T*>(aGlobal[offset_a].GetPhyAddr()), tiling.singleCoreM * tiling.singleCoreK);
    AscendC::GlobalTensor<B_T> gm_b;
    gm_b.SetGlobalBuffer(const_cast<__gm__ B_T*>(bGlobal[offset_b].GetPhyAddr()), tiling.singleCoreK * tiling.singleCoreN);
    AscendC::GlobalTensor<C_T> gm_c;
    gm_c.SetGlobalBuffer(const_cast<__gm__ C_T*>(cGlobal[offset_c].GetPhyAddr()), tiling.singleCoreM * tiling.singleCoreN) ;
    AscendC::GlobalTensor<BiasT> gm_bias;
    gm_bias.SetGlobalBuffer(const_cast<__gm__ BiasT*>(biasGlobal[offset_bias].GetPhyAddr()), tiling.singleCoreN);
    // 创建Matmul实例
    constexpr static MatmulConfig MM_CFG = GetNormalConfig(false, false, false, BatchMode::BATCH_LESS_THAN_L1);
    matmul::Matmul<aType, bType, cType, biasType, MM_CFG> mm1;
    TPipe pipe;

    REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm1);
    mm1.Init(&tiling);
    mm1.SetTensorA(gm_a, isTransposeAIn);
    mm1.SetTensorB(gm_b, isTransposeBIn);
    mm1.SetWorkspace(workspaceGM, 0);
    if(tiling.isBias) {
        mm1.SetBias(gm_bias);
    }
    // 多batch Matmul计算
    mm1.IterateBatch(gm_c, batchA, batchB, false);
}
  • 该示例完成aGM、bGM矩阵乘，结果保存到cGm上，其中aGM数据的layout格式为BSNGD，bGM数据的layout格式为BSNGD，cGM的layout格式为BNGS1S2，左矩阵每次计算batchA个SD数据，右矩阵每次计算batchB个SD数据。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78

    #include "kernel_operator.h"
#include "lib/matmul_intf.h"

extern "C" __global__  __aicore__ void kernel_matmul_rpc_batch(GM_ADDR aGM, GM_ADDR bGM, GM_ADDR cGM, GM_ADDR biasGM, GM_ADDR tilingGM, GM_ADDR workspaceGM, uint32_t isTransposeAIn, uint32_t isTransposeBIn, int32_t batchA,  int32_t batchB)
{
    // 定义matmul type
    typedef matmul::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, half, false, LayoutMode::BSNGD> aType;
    typedef matmul::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, half, true, LayoutMode::BSNGD> bType;
    typedef matmul::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, float, false, LayoutMode::BNGS1S2> cType;
    typedef matmul::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, float> biasType;

    // 初始化tiling数据
    TCubeTiling tiling;
    auto tempTilingGM = (__gm__ uint32_t*)tilingGM;
    auto tempTiling = (uint32_t*)&tiling;
    for (int i = 0; i < sizeof(TCubeTiling) / sizeof(int32_t); ++i, ++tempTilingGM, ++tempTiling) {
        *tempTiling = *tempTilingGM;
    }

    // 初始化gm数据
    AscendC::GlobalTensor<half> aGlobal;
    AscendC::GlobalTensor<half> bGlobal;
    AscendC::GlobalTensor<float> cGlobal;
    AscendC::GlobalTensor<float> biasGlobal;
    int32_t sizeA = tiling.ALayoutInfoB * tiling.ALayoutInfoS * tiling.ALayoutInfoN * tiling.ALayoutInfoG * tiling.ALayoutInfoD * sizeof(half);
    int32_t sizeB = tiling.BLayoutInfoB * tiling.BLayoutInfoS * tiling.BLayoutInfoN * tiling.BLayoutInfoG * tiling.BLayoutInfoD * sizeof(half);
    int32_t sizeC = tiling.CLayoutInfoB * tiling.CLayoutInfoS1 * tiling.CLayoutInfoN * tiling.CLayoutInfoG * tiling.CLayoutInfoS2 * sizeof(float);
    int32_t sizebias = tiling.CLayoutInfoB * tiling.CLayoutInfoN * tiling.CLayoutInfoG * tiling.CLayoutInfoS2 * sizeof(float);
    aGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ half*>(aGM), sizeA);
    bGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ half*>(bGM), sizeB);
    cGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float*>(cGM), sizeC);
    biasGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float*>(biasGM), sizebias);
    tiling.shareMode = 0;
    tiling.shareL1Size = 512 * 1024;
    tiling.shareL0CSize = 128 * 1024;
    tiling.shareUbSize = 0;
    int offset_a=0, offset_b=0, offset_c=0, offset_bias=0;
    AscendC::GlobalTensor<A_T> gm_a;
    gm_a.SetGlobalBuffer(const_cast<__gm__ half*>(aGlobal[offset_a].GetPhyAddr()), tiling.ALayoutInfoS * tiling.ALayoutInfoN * tiling.ALayoutInfoG * tiling.ALayoutInfoD);
    AscendC::GlobalTensor<B_T> gm_b;
    gm_b.SetGlobalBuffer(const_cast<__gm__ half*>(bGlobal[offset_b].GetPhyAddr()), tiling.BLayoutInfoS * tiling.BLayoutInfoN * tiling.BLayoutInfoG * tiling.BLayoutInfoD);
    AscendC::GlobalTensor<C_T> gm_c;
    gm_c.SetGlobalBuffer(const_cast<__gm__ float*>(cGlobal[offset_c].GetPhyAddr()), tiling.CLayoutInfoS1 * tiling.CLayoutInfoN * tiling.CLayoutInfoG * tiling.CLayoutInfoS2) ;
    AscendC::GlobalTensor<BiasT> gm_bias;
    gm_bias.SetGlobalBuffer(const_cast<__gm__ float*>(biasGlobal[offset_bias].GetPhyAddr()), tiling.CLayoutInfoN * tiling.CLayoutInfoG * tiling.CLayoutInfoS2);
    // 创建Matmul实例
    matmul::Matmul<aType, bType, cType, biasType> mm1;
    AscendC::TPipe pipe;

    REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm1);
    mm1.Init(&tiling);
    mm1.SetWorkspace(workspaceGM, 0);
    int batchC = batchA > batchB ? batchA : batchB;
    int g_lay = tiling.ALayoutInfoG > tiling.BLayoutInfoG ? tiling.ALayoutInfoG : tiling.BLayoutInfoG;
    // 计算需要多Batch计算循环次数
    int for_exent = tiling.ALayoutInfoB * tiling.ALayoutInfoN * g_lay / tiling.BatchNum;
    for(int i=0; i<for_exent; ++i) {
        // 计算每次多batch计算A/B矩阵的起始地址
        int batchOffsetA = i * tiling.ALayoutInfoD * batchA;
        int batchOffsetB = i * tiling.BLayoutInfoD * batchB;
        mm1.SetTensorA(gm_a[batchOffsetA], isTransposeAIn);
        mm1.SetTensorB(gm_b[batchOffsetB], isTransposeBIn);
        int idx_c = i * batchC;
        if (tiling.CLayoutInfoG == 1 && (tiling.BLayoutInfoG != 1 || tiling.ALayoutInfoG != 1)) {
            idx_c = idx_c / (tiling.BLayoutInfoG > tiling.ALayoutInfoG ? tiling.BLayoutInfoG : tiling.ALayoutInfoG);
        }
        if(tiling.isBias) {
            int batchOffsetBias = idx_c * tiling.CLayoutInfoS2;
            mm1.SetBias(gm_bias[batchOffsetBias]);
        }
        int batchOffsetC = idx_c * tiling.CLayoutInfoS2;
        if (C_TYPE::layout == LayoutMode::BNGS1S2) {
            batchOffsetC = idx_c * tiling.CLayoutInfoS2 * tiling.CLayoutInfoS1;
        }
        // 多batch Matmul计算
        mm1.IterateBatch(gm_c[batchOffsetC], batchA, batchB, false);
    }
}
父主题： Matmul
