SimpleSoftMax

功能说明

将输入tensor[m0, m1, ...mt, n](t大于等于0)的非尾轴长度相乘的结果看作m,则输入tensor的shape看作[m, n]。对输入tensor[m,n]按行做如下计算,与SoftMax接口不同,该接口内部没有reduce过程计算sum和max数据,而是使用计算好的sum和max数据对输入tensor做Softmax计算。计算公式如下:

为方便理解,通过python脚本实现的方式,表达其计算公式如下,其中src、max、sum是源操作数(输入),dst为目的操作数(输出)。

1
2
3
def simple_softmax(src, max, sum):
    dst = np.exp(src - max)/sum
return dst

实现原理

以float类型,ND格式,shape为[m, k]的输入Tensor为例,描述SimpleSoftMax高阶API内部算法框图,如下图所示。

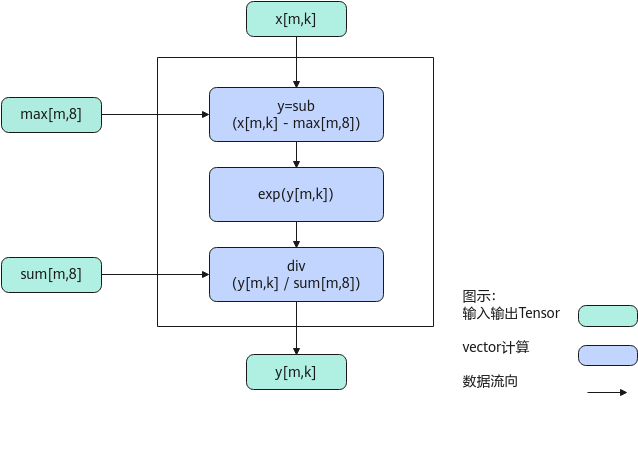

图1 SimpleSoftMax算法框图

计算过程分为如下几步,均在Vector上进行:

1.sub步骤:对输入x的所有数据按行减去输入的max;

2.exp步骤:对sub之后的所有数据求exp;

3.div步骤:对exp结果的所有数据按行除以输入的sum,得到结果;

函数原型

  • 接口框架申请临时空间
    • LocalTensor的数据类型相同
      1
      2
      template <typename T, bool isReuseSource = false, bool isBasicBlock = false, bool isDataFormatNZ = false, const SoftmaxConfig& config = SOFTMAX_DEFAULT_CFG>
      __aicore__ inline void SimpleSoftMax(const LocalTensor<T>& dstTensor, const LocalTensor<T>& inSumTensor, const LocalTensor<T>& inMaxTensor, const LocalTensor<T>& srcTensor, const SoftMaxTiling& tiling, const SoftMaxShapeInfo& softmaxShapeInfo = {})

    • LocalTensor的数据类型不同
      1
      2
      template <typename T, bool isReuseSource = false, bool isBasicBlock = false, bool isDataFormatNZ = false, const SoftmaxConfig& config = SOFTMAX_DEFAULT_CFG>
      __aicore__ inline void SimpleSoftMax(const LocalTensor<half>& dstTensor, const LocalTensor<float>& inSumTensor, const LocalTensor<float>& inMaxTensor, const LocalTensor<half>& srcTensor, const SoftMaxTiling& tiling, const SoftMaxShapeInfo& softmaxShapeInfo = {})

  • 通过sharedTmpBuffer入参传入临时空间
    • LocalTensor的数据类型相同
      1
      2
      template <typename T, bool isReuseSource = false, bool isBasicBlock = false, bool isDataFormatNZ = false, const SoftmaxConfig& config = SOFTMAX_DEFAULT_CFG>
      __aicore__ inline void SimpleSoftMax(const LocalTensor<T>& dstTensor, const LocalTensor<T>& inSumTensor, const LocalTensor<T>& inMaxTensor, const LocalTensor<T>& srcTensor, const LocalTensor<uint8_t>& sharedTmpBuffer, const SoftMaxTiling& tiling, const SoftMaxShapeInfo& softmaxShapeInfo = {})

    • LocalTensor的数据类型不同
      1
      2
      template <typename T, bool isReuseSource = false, bool isBasicBlock = false, bool isDataFormatNZ = false, const SoftmaxConfig& config = SOFTMAX_DEFAULT_CFG>
      __aicore__ inline void SimpleSoftMax(const LocalTensor<half>& dstTensor, const LocalTensor<float>& inSumTensor, const LocalTensor<float>& inMaxTensor, const LocalTensor<half>& srcTensor, const LocalTensor<uint8_t>& sharedTmpBuffer, const SoftMaxTiling& tiling, const SoftMaxShapeInfo& softmaxShapeInfo = {})


由于该接口的内部实现中涉及复杂的计算,需要额外的临时空间来存储计算过程中的中间变量。临时空间支持接口框架申请和开发者通过sharedTmpBuffer入参传入两种方式。

  • 接口框架申请临时空间,开发者无需申请,但是需要预留临时空间的大小。
  • 通过sharedTmpBuffer入参传入,使用该tensor作为临时空间进行处理,接口框架不再申请。该方式开发者可以自行管理sharedTmpBuffer内存空间,并在接口调用完成后,复用该部分内存,内存不会反复申请释放,灵活性较高,内存利用率也较高。

接口框架申请的方式,开发者需要预留临时空间;通过sharedTmpBuffer传入的情况,开发者需要为tensor申请空间。临时空间大小BufferSize的获取方式如下:通过SoftMax/SimpleSoftMax Tiling中提供的GetSoftMaxMaxTmpSize/GetSoftMaxMinTmpSize接口获取所需最大和最小临时空间大小,最小空间可以保证功能正确,最大空间用于提升性能。

参数说明

表1 模板参数说明

参数名

描述

T

操作数的数据类型。

isReuseSource

预留参数,暂未启用,为后续的功能扩展做保留,必须使用默认值false。

isBasicBlock

srcTensor和dstTensor的shape信息和Tiling切分策略满足基本块要求的情况下,可以使能该参数用于提升性能,默认不使能。是否满足基本块的要求,可以采用如下两种方式之一判断:

  • srcTensor和dstTensor的shape信息[m,n]需要满足如下条件:
    • 尾轴长度n小于2048并且大于等于256/sizeof(T)(即half场景下n最小为128,float场景下n最小为64),同时n是64的倍数;
    • 非尾轴长度的乘积m为8的倍数。
  • 在Tiling实现中,通过调用IsBasicBlockInSoftMax判断Tiling切分策略是否满足基本块的切分要求。

针对Atlas 200/500 A2推理产品,该参数为预留参数,暂未启用,为后续的功能扩展做保留,保持默认值即可。

isDataFormatNZ

当前输入输出的数据格式是否为NZ格式,默认数据格式为ND,即默认取值为false。

针对Atlas 200/500 A2推理产品,不支持配置为NZ格式。

SoftmaxConfig

结构体模板参数,此参数可选配,具体定义如下:

1
2
3
4
5
struct SoftmaxConfig{
bool isCheckTiling = true; // 是否需要检查shape和tiling的一致性;若不一致,API内会根据shape重新计算所需tiling。默认取值true:API内部会检查一致性
uint32_t oriSrcM = 0; // 原始非尾轴长度的乘积。设置该参数后,将shape常量化,编译过程中使用常量化的shape
uint32_t oriSrcK = 0; // 原始尾轴长度。设置该参数后,将shape常量化,编译过程中使用常量化的shape
};

配置示例如下:

1
constexpr SoftmaxConfig SOFTMAX_DEFAULT_CFG = {true, 0, 0};

此参数一般用于配合kernel侧tiling计算的接口使用。

注意:设置了oriSrcM与oriSrcK后,模板参数isBasicBlock不生效,计算数据是否为基本块由API内部判断并处理。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持该参数。

Atlas推理系列产品AI Core,支持该参数。

针对Atlas 200/500 A2推理产品,该参数为预留参数,暂未启用,保持默认值即可。

表2 接口参数说明

参数名

输入/输出

描述

dstTensor

输出

目的操作数。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:half/float

Atlas推理系列产品AI Core,支持的数据类型为:half/float

Atlas 200/500 A2推理产品,支持的数据类型为:half/float

dstTensor的shape和源操作数srcTensor一致。

inSumTensor

输入

源操作数。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:half/float

Atlas推理系列产品AI Core,支持的数据类型为:half/float

Atlas 200/500 A2推理产品,支持的数据类型为:half/float

softmax计算所需要的sum值。

  • inSumTensor的last轴长度固定为32Byte,即一个datablock长度。该datablock中的所有数据为同一个值,比如half数据类型下,该datablock中的16个数均为相同的值。
  • 非last轴的长度需要与dstTensor保持一致。

inMaxTensor

输入

源操作数。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:half/float

Atlas推理系列产品AI Core,支持的数据类型为:half/float

Atlas 200/500 A2推理产品,支持的数据类型为:half/float

softmax计算所需要的max值。

  • inMaxTensor的last轴长度固定为32Byte,即一个datablock长度。该datablock中的所有数据为同一个值,比如half数据类型下,该datablock里的16个数均为相同的值。
  • 非last轴的长度需要与dstTensor保持一致。

srcTensor

输入

源操作数。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:half/float

Atlas推理系列产品AI Core,支持的数据类型为:half/float

Atlas 200/500 A2推理产品,支持的数据类型为:half/float

last轴长度需要32B对齐。

sharedTmpBuffer

输入

临时空间。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

该操作数的数据类型固定uint8_t。

接口内部复杂计算时用于存储中间变量,由开发者提供。

临时空间大小BufferSize的获取方式请参考SoftMax/SimpleSoftMax Tiling

tiling

输入

softmax计算所需tiling信息,Tiling信息的获取请参考SoftMax/SimpleSoftMax Tiling

softmaxShapeInfo

输入

srcTensor的shape信息。SoftMaxShapeInfo类型,具体定义如下:

1
2
3
4
5
6
struct SoftMaxShapeInfo {
uint32_t srcM; // 非尾轴长度的乘积
uint32_t srcK; // 尾轴长度,必须32Byte对齐
uint32_t oriSrcM; // 原始非尾轴长度的乘积
uint32_t oriSrcK;  // 原始尾轴长度
};

需要注意,当输入输出的数据格式为NZ格式时,尾轴长度为reduce轴长度即图2中的W0*W1,非尾轴为H0*H1。

返回值

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas推理系列产品AI Core

Atlas 200/500 A2推理产品

注意事项

  • srcTensor和dstTensor的Tensor空间可以复用。
  • inSumTensor和inMaxTensor为输入,并且last轴长度必须固定32Byte。
  • inSumTensor和inMaxTensor的数据类型需要保持一致。
  • 操作数地址偏移对齐要求请参见通用约束

调用示例

本样例中输入srcTensor和输出dstTensor的shape大小为[320,64],输入inSumTensor和inMaxTensor的shape大小为[320,16],数据类型均为half。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
#include "kernel_operator.h"

// constexpr AscendC::SoftmaxConfig static_config = {true, 320, 64}; shape常量化使用
template <typename T>
class KernelSimpleSoftmax {
public:
    __aicore__ inline KernelSimpleSoftmax()
    {}
    __aicore__ inline void Init(__gm__ uint8_t *srcGm, __gm__ uint8_t *inMaxGm, __gm__ uint8_t *inSumGm,
        __gm__ uint8_t *dstGm, const SoftMaxTiling &tilingData)
    {
        elementNumPerBlk = 32 / sizeof(T);
        srcGlobal.SetGlobalBuffer((__gm__ T *)srcGm);
        dstGlobal.SetGlobalBuffer((__gm__ T *)dstGm);
        maxGlobal.SetGlobalBuffer((__gm__ T *)inMaxGm);
        sumGlobal.SetGlobalBuffer((__gm__ T *)inSumGm);

        pipe.InitBuffer(inQueueSrc, 1, height * width * sizeof(T));
        pipe.InitBuffer(maxQueue, 1, height * elementNumPerBlk * sizeof(T));
        pipe.InitBuffer(sumQueue, 1, height * elementNumPerBlk * sizeof(T));
        pipe.InitBuffer(outQueueDst, 1, height * width * sizeof(T));
        tiling = tilingData;
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<T> srcLocal = inQueueSrc.AllocTensor<T>();
        AscendC::LocalTensor<T> sumTempLocal = sumQueue.AllocTensor<T>();
        AscendC::LocalTensor<T> maxTempLocal = maxQueue.AllocTensor<T>();
        AscendC::DataCopy(srcLocal, srcGlobal, height * width);
        AscendC::DataCopy(sumTempLocal, sumGlobal, height * elementNumPerBlk);
        AscendC::DataCopy(maxTempLocal, maxGlobal, height * elementNumPerBlk);
        inQueueSrc.EnQue(srcLocal);
        sumQueue.EnQue(sumTempLocal);
        maxQueue.EnQue(maxTempLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<T> srcLocal = inQueueSrc.DeQue<T>();
        AscendC::LocalTensor<T> sumTempLocal = sumQueue.DeQue<T>();
        AscendC::LocalTensor<T> maxTempLocal = maxQueue.DeQue<T>();
        AscendC::LocalTensor<T> dstLocal = outQueueDst.AllocTensor<T>();

        AscendC::SoftMaxShapeInfo srcShape = {height, width, height, width};
        AscendC::SimpleSoftMax<T>(dstLocal, sumTempLocal, maxTempLocal, srcLocal, tiling, srcShape);
        //AscendC::SimpleSoftMax<T, false, flase, static_config>(dstLocal, sumTempLocal, maxTempLocal, srcLocal, tiling, //srcShape);使用SoftmaxConfig类型的参数static_config,传入模板参数将shape常量化

        outQueueDst.EnQue<T>(dstLocal);
        maxQueue.FreeTensor(maxTempLocal);
        sumQueue.FreeTensor(sumTempLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<T> dstLocal = outQueueDst.DeQue<T>();
        AscendC::DataCopy(dstGlobal, dstLocal, height * width);
        outQueueDst.FreeTensor(dstLocal);
    }

private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> maxQueue;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> sumQueue;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
    AscendC::GlobalTensor<T> srcGlobal, dstGlobal;
    AscendC::GlobalTensor<T> maxGlobal, sumGlobal;
    uint32_t elementNumPerBlk = 0;
    uint32_t width = 64;
    uint32_t height = 320;
    SoftMaxTiling tiling;
};

extern "C" __global__ __aicore__ void simple_softmax_kernel_half(__gm__ uint8_t *srcGm, __gm__ uint8_t *inMaxGm,
    __gm__ uint8_t *inSumGm, __gm__ uint8_t *dstGm, __gm__ uint8_t *tiling)
{
    GET_TILING_DATA(tilingData, tiling);
    KernelSimpleSoftmax<half> op;
    op.Init(srcGm, inMaxGm, inSumGm, dstGm, tilingData.softmaxTilingData);
    op.Process();
}
