查看算子仿真流水图

msOpGen工具通过解析用户生成的dump文件，并生成算子仿真流水图文件（trace.json）。

1. 参考Link，在仿真模式下运行该算子样例，并使用msProf工具的msprof op simulator模式功能生成dump文件。


   执行样例时，RUN_MODE要选择NPU仿真的编译方式。

2. 生成算子仿真流水图文件。

   执行如下命令，参数说明请参见表1。

   msopgen sim -c core{id} -d xx/{path of dump data} -subc {sub core id} -out {output path} -reloc {path of .o file or executable file}

   表1 参数说明

   参数名称	参数描述	是否必选
   sim	用于性能仿真相关操作。	是
   -c，--core-id	核编号。 配置处理器号，如：core0。	是
   -d，--dump-dir	dump文件所在路径，可配置为绝对路径或者相对路径。 说明： 需配置为表2中“simulator_mode”为ca时生成的dump文件所在路径。	是
   -subc，--subcore_id	子核编号，支持展示单个子核。 dump文件名带有veccore{id}或cubecore{id}时，需配置此参数指定待解析的dump文件。如文件名为core0.veccore0.instr_log.dump，“veccore0”即为subcore id。	二选一 说明： 仅Atlas A2训练系列产品/Atlas 800I A2推理产品需配置该参数。
   -mix，--mixcore-mode	支持展示mix融合算子。
   -reloc，--relocatable-file	配置为kernel侧算子编译后生成的.o文件或可执行文件所在路径。 进行流水图与代码行的映射，并生成代码行和指令耗时.csv文件。 说明： 基于核函数运行验证生成包含调试信息的可执行文件。即编辑样例工程目录operator/MatmulLeakyReluCustomSample/KernelLaunch/MatmulLeakyReluInvocationAsync/cmake下的“npu_lib.cmake”文件，在算子编译时增加-g选项。例如： ascendc_compile_options( ascendc_kernels_${RUN_MODE} PRIVATE -O2 -std=c++17 -g ) 基于算子工程编译生成包含调试信息的.o文件，即需要修改CMakePresets.json中CMAKE_BUILD_TYPE为“Debug”，具体可参考编译操作。	否
   -out，--output	输出文件的路径，可配置为绝对路径或者相对路径，并且工具执行用户具有可读写权限。	是

   执行以下命令。

   示例一：

   msopgen sim -c core0 -d xx/{model}/ca/add_custom/add_custom_pre_static_add_custom -out ./output_data -subc cubecore0 -reloc xx/.o

   • -c：指定待解析dump文件的core id，如：core0。
   • -d：指定性能仿真环境下生成的dump文件所在路径。例如："{model}/ca/add_custom/add_custom_pre_static_add_custom"。
   • -subc：指定待解析dump文件的subcore id，如文件名为core0.cubecore0.instr_log.dump，“cubecore0”即为subcore id。（仅Atlas A2训练系列产品/Atlas 800I A2推理产品需配置该参数）
   • -reloc：指定kernel侧算子编译生成的.o文件或可执行文件所在路径。
   示例二：

   msopgen sim -c core0 -d xx/{model}/ca/add_custom/add_custom_pre_static_add_custom -out ./output_data -mix

   • -c：指定待解析dump文件的core id，如：core0。
   • -d：指定性能仿真环境下生成的dump文件所在路径。例如："{model}/ca/add_custom/add_custom_pre_static_add_custom"。
   • -mix ：配置此参数表示支持展示mix融合算子。
3. 查看算子仿真流水图文件。

   可以在Chrome浏览器中输入“chrome://tracing”地址，将输出路径下的dump2trace_core0.json文件拖到空白处打开，通过键盘上的快捷键（W：放大，S：缩小，A：左移，D：右移）进行查看，如下图所示。

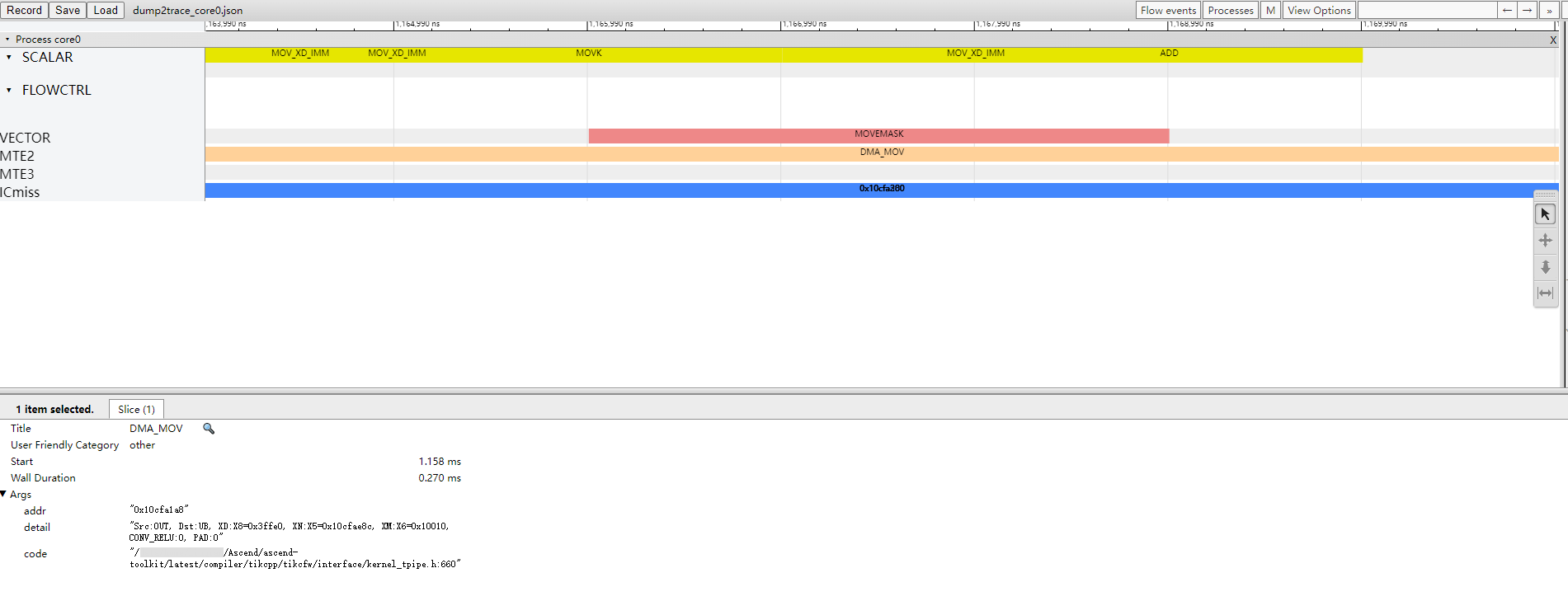

   图1 单个子核展示

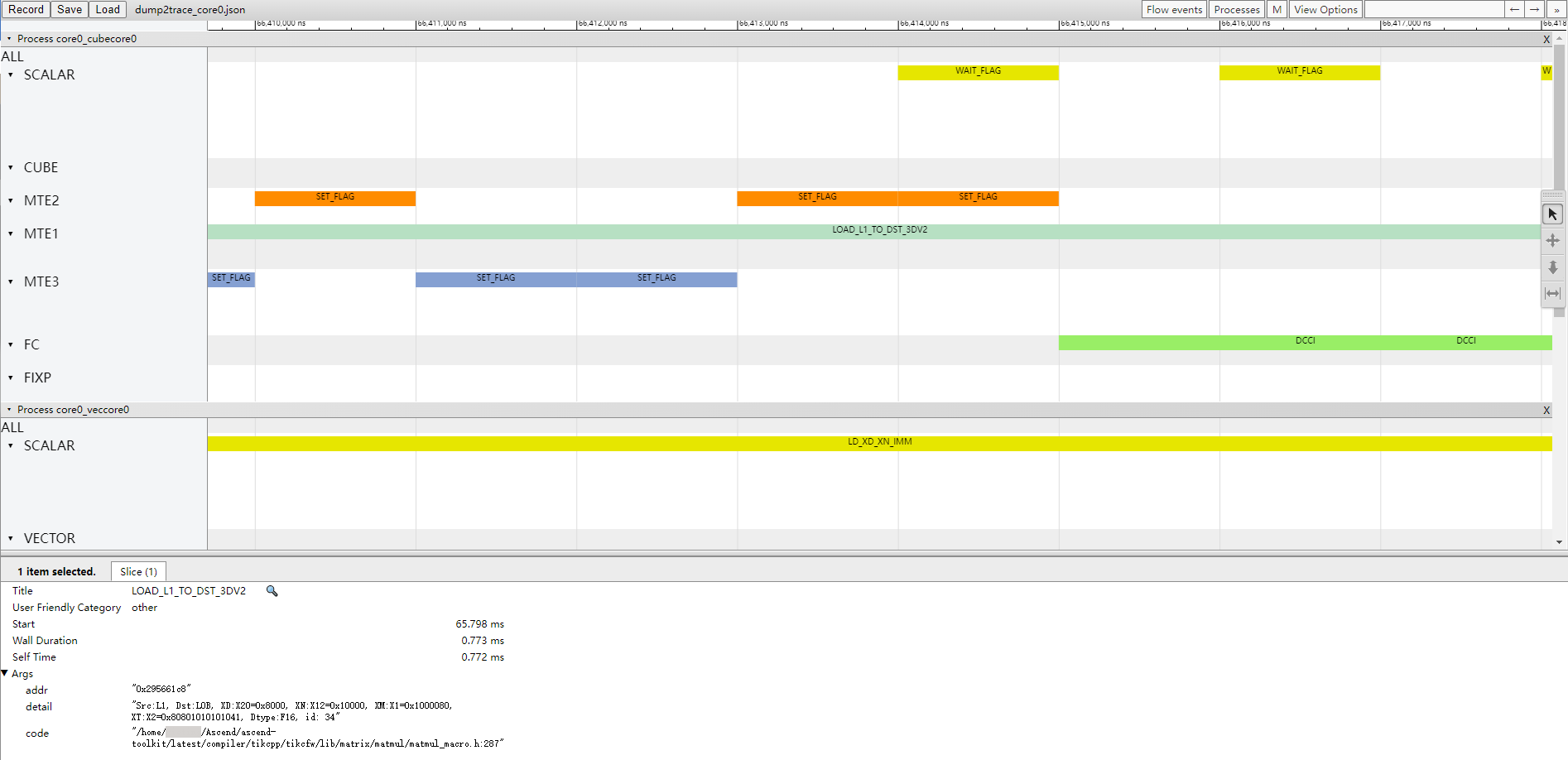

   图2 mix融合算子展示


   表2 字段说明

   字段名	字段含义
   VECTOR	向量运算单元。
   SCALAR	标量运算单元。
   CUBE	矩阵乘运算单元。
   MTE1	数据搬运流水，数据搬运方向为：L1 ->{L0A/L0B, UBUF}。
   MTE2	数据搬运流水，数据搬运方向为：{DDR/GM, L2} ->{L1, L0A/B, UBUF}。
   MTE3	数据搬运流水，数据搬运方向为：UBUF -> {DDR/GM, L2, L1}。
   FIXP	数据搬运流水，数据搬运方向为：FIXPIPE L0C -> OUT/L1。（仅Atlas A2训练系列产品/Atlas 800I A2推理产品支持展示）
   FLOWCTRL	控制流指令。
   ICmiss	未命中icache。

4. 查看代码行或指令耗时文件。
   在输出路径下打开代码行耗时文件{核编号}_code_exe_prof.csv，如下图所示。

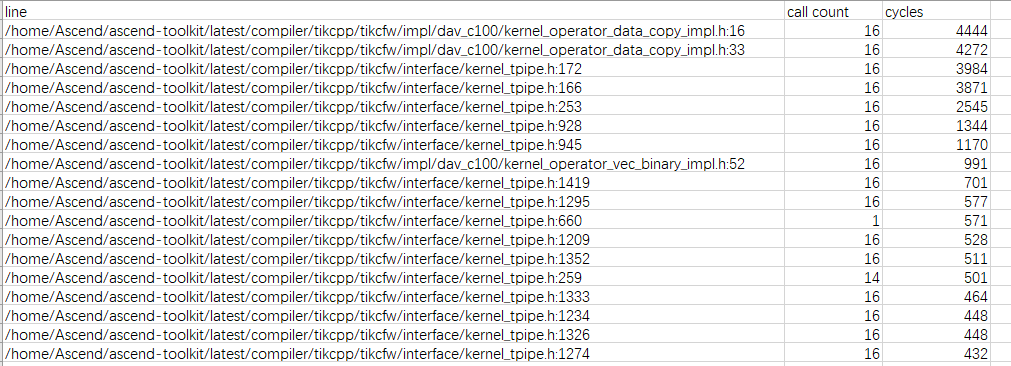

   图3 代码行耗时文件

   在输出路径下打开指令耗时文件{核编号}_instr_exe_prof.csv，如下图所示。

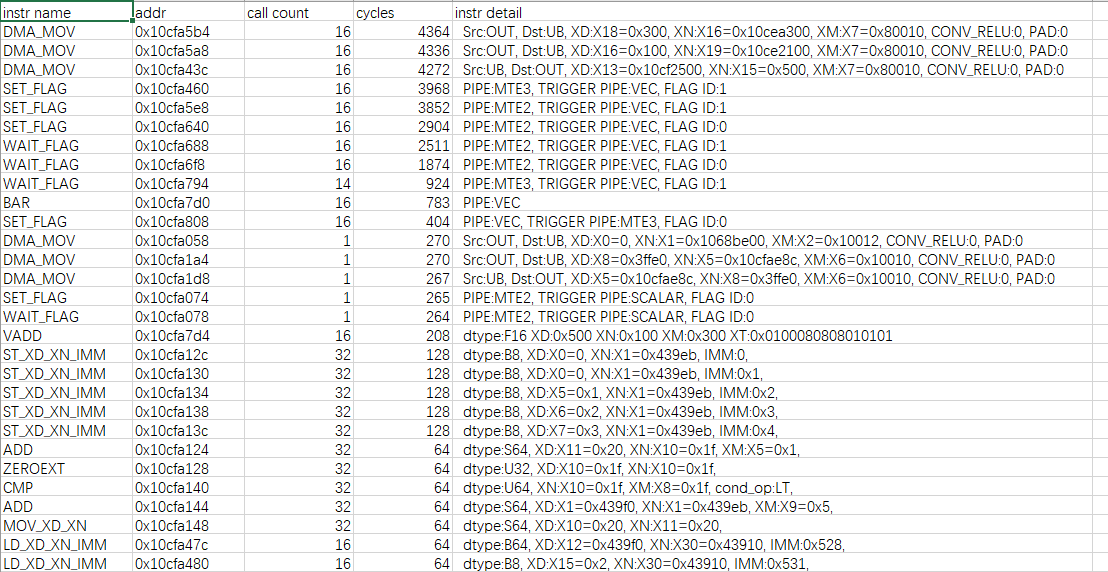

   图4 指令耗时文件


   通过文件中的“call count”及“cycles”字段可以分别查看代码行或指令的调用次数和累计耗时。
