AscendCL接口调用流程
本节介绍AscendCL接口调用流程以及调用AscendCL接口依赖的头文件和库文件。
接口调用流程

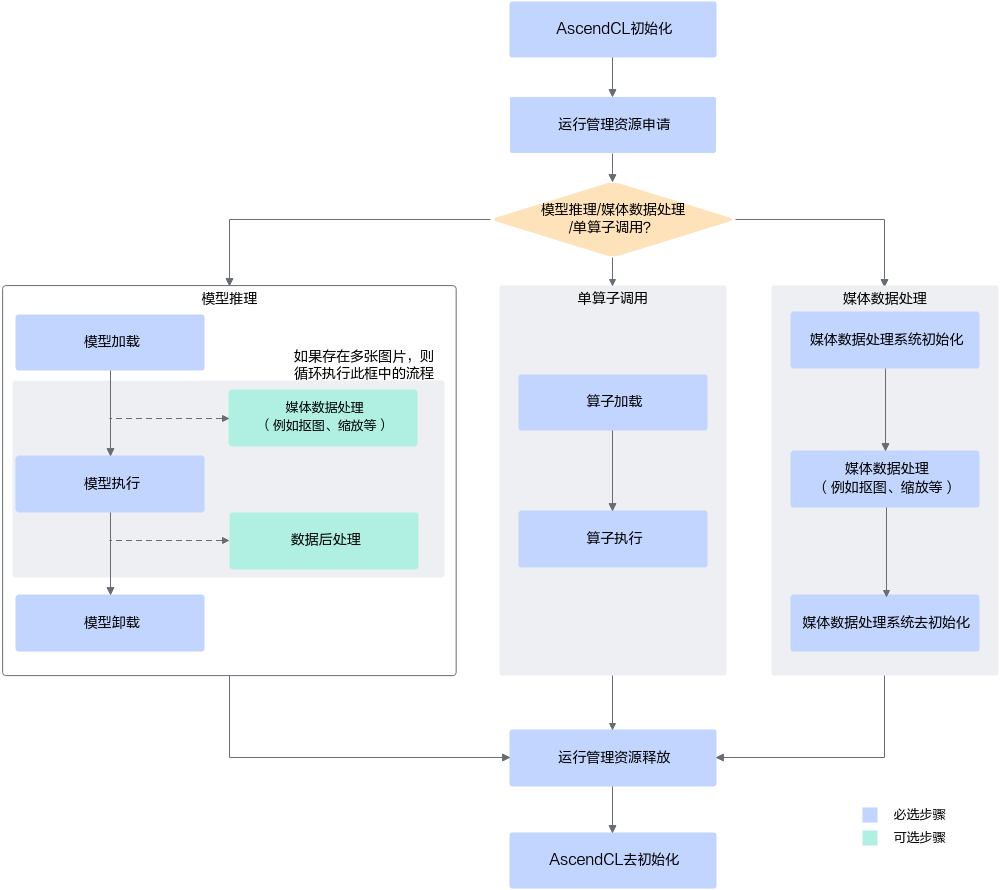

调用AscendCL接口，可开发包含模型推理、媒体数据处理、单算子调用等功能的应用，这些功能可以独立存在，也可以组合存在。下图给出了使用AscendCL接口开发AI应用的整体接口调用流程。
上图根据应用开发中的典型功能抽象出主要的接口调用流程，例如，如果模型对输入图片的宽高要求与用户提供的源图不一致，则需要媒体数据处理，将源图裁剪成符合模型的要求；如果需要实现模型推理的功能，则需要先加载模型，模型推理结束后，则需要卸载模型；如果模型推理后，需要从推理结果中查找最大置信度的类别标识对图片分类，则需要数据后处理。
- AscendCL初始化。
- 运行管理资源申请。
具体流程，请参见运行管理资源申请与释放。
- 应用业务处理。
- 模型推理
- 模型加载：模型推理前，需要先将对应的模型加载到系统中。
接口调用流程，请参见模型加载。
但加载模型前，必须要有适配昇腾AI处理器的离线模型，需提前构建模型，请参见模型构建。
- （可选）媒体数据处理：可实现JPEG图片解码、视频解码、抠图/图片缩放/格式转换、JPEG图片编码等功能。
接口调用流程，请参见媒体数据处理（含图像/视频等）
- 模型执行：使用模型实现图片分类、目标识别等功能。
接口调用流程，请参见模型执行。
- （可选）数据后处理：处理模型推理的结果，此处根据用户的实际需求来处理推理结果，例如用户可以将获取到的推理结果写入文件、从推理结果中找到每张图片最大置信度的类别标识等。
- 模型卸载：调用aclmdlUnload接口卸载模型。
- 模型加载：模型推理前，需要先将对应的模型加载到系统中。
- 单算子调用
如果AI应用中不仅包括模型推理，还有数学运算（例如BLAS基础线性代数运算）、数据类型转换等功能，也想使用昇腾的算力，直接通过AscendCL接口加载并执行单个算子，省去模型构建、训练的过程，相对轻量级，又可以使用昇腾的算力。另外，自定义的算子，也可以通过单算子调用的方式来验证算子的功能。
算子调用的接口调用流程，请参见单算子调用流程。
- 模型推理
- 运行管理资源释放。
所有数据处理都结束后，需要依次释放运行管理资源，接口调用流程，请参见运行管理资源申请与释放。
- AscendCL去初始化。
调用接口依赖的头文件和库文件说明
您需要根据实际使用的接口来include依赖的文件，AscendCL中各头文件的用途如下表所示。
AscendCL头文件在“CANN软件安装后文件存储路径/include/”目录下，AscendCL库文件在“CANN软件安装后文件存储路径/lib64/”目录下。
编译基于AscendCL接口的代码逻辑时，请按照include的头文件依赖对应的库文件，如果引用多余的so文件（例如libascendcl.a），可能导致版本功能异常或后续版本升级时存在兼容性问题。
定义接口的头文件 |
用途 |
对应的库文件 |
|---|---|---|
acl/acl_base.h |
用于定义基本的数据类型（例如aclDataBuffer、aclTensorDesc等）及其操作接口、枚举值（例如aclFormat）、日志管理接口等。 |
libascendcl.so |
acl/acl.h |
该头文件中已包含acl/acl_mdl.h、acl/acl_rt.h、acl/acl_op.h。包含acl.h文件后，可以引用初始化/去初始化、Device管理、算力Group查询与设置、Context管理、Stream管理、同步等待、内存管理、模型加载与执行、单算子执行（含部分接口）等接口。 |
libascendcl.so |
acl/acl_prof.h |
用于定义Profiling配置的接口。 |
libmsprofiler.so 说明：
为了兼容旧版本，旧版本中支持使用libascendcl.so，但后续版本这种方式会废弃，建议使用libmsprofiler.so，防止后续版本出现兼容性问题。 |
acl/ops/acl_cblas.h |
用于定义CBLAS接口。 |
libacl_cblas.so |
acl/ops/acl_dvpp.h |
用于定义媒体数据处理V1版本的接口。 |
libacl_dvpp.so |
acl/ops/acl_fv.h |
用于定义特征向量检索的接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。 |
libacl_retr.so |
acl/acl_op_compiler.h |
用于定义aclopCompile、aclopCompileAndExecute、aclSetCompileopt等算子在线编译相关的接口、数据类型、枚举值等。 |
libacl_op_compiler.so |
acl/acl_tdt.h |
用于定义Tensor数据传输接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。 |
libacl_tdt_channel.so |
acl/acl_tdt_queue.h |
用于定义共享队列管理、共享Buffer管理接口。 |
libacl_tdt_queue.so |
acl/dvpp/hi_dvpp.h |
用于定义媒体数据处理V2版本的接口。 |
libacl_dvpp_mpi.so |
acl/media目录下： hi_mpi_vi.h hi_common_vi.h hi_common_dis.h hi_common_gdc.h hi_media_common.h hi_media_type.h hi_mpi_sys.h |
用于定义VI（Video Input）视频数据获取功能的接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
libacl_vi_mpi.so libacl_dvpp_mpi.so |
acl/media目录下： hi_mpi_isp.h hi_common_isp.h hi_common_3a.h hi_mpi_ae.h hi_common_ae.h hi_mpi_awb.h hi_common_awb.h hi_common_sns.h hi_media_common.h hi_media_type.h hi_mpi_sys.h |
用于定义ISP（Image Signal Processing）系统控制功能的接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
libacl_isp_ae_mpi.so libacl_isp_awb_mpi.so libacl_isp_mpi.so libacl_dvpp_mpi.so |
acl/media目录下： hi_mpi_vpss.h hi_media_common.h hi_media_type.h hi_mpi_sys.h |
用于定义VPSS（Video Process Sub-System）图像处理功能的接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
libacl_vpss_mpi.so libacl_dvpp_mpi.so |
acl/media/hi_mipi_rx.h |
用于定义MIPI Rx ioctl命令字。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
- |
acl/media目录下： hi_mpi_audio.h hi_common_aio.h |
用于定义频输入、音频输出功能的接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
libacl_audio_mpi.so |
acl/media/hi_acodec.h |
用于定义音量调整的命令字。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
- |
acl/media目录下： hi_common_vo.h hi_mpi_vo.h |
用于定义视频输出接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
libacl_vo_mpi.so |
acl/media/hi_mpi_hdmi.h |
用于定义对接外设的HDMI接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
libacl_hdmi_mpi.so |
acl/media/hi_mpi_tde.h |
用于定义TDE图形绘制接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
libacl_tde_mpi.so |
acl/media/hifb.h |
用于定义叠加图形层管理接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas A2训练系列产品/Atlas 800I A2推理产品，不支持引用该头文件中的接口。 |
- |
aclnn/acl_meta.h |
用于定义单算子API执行接口依赖的AscendCL meta接口，通过这些元接口可构建不同数据结构，如aclTensor、aclScalar、aclIntArray等。 |
libnnopbase.so |
aclnn/aclnn_base.h |
用于定义单算子API执行接口的公共base接口，即aclnnInit和aclnnFinalize。 |
libnnopbase.so |
aclnnop/aclnn_*.h （*表示具体的算子名称） 说明：
为兼容旧版本，旧版本NN/融合算子头文件路径是aclnnop/level2/aclnn_*.h，但后续版本该路径会废弃，建议使用新路径aclnnop/aclnn_*.h，防止后续版本出现兼容性问题。 |
用于定义单算子API执行接口，如NN、融合算子等接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 |
须知：
|
acldvppop目录下： acldvpp_base.h acldvpp_op_api.h |
用于定义DVPP媒体数据处理类算子的功能接口。 Atlas 200/300/500 推理产品，不支持引用该头文件中的接口。 Atlas 训练系列产品，不支持引用该头文件中的接口。 Atlas 推理系列产品，不支持引用该头文件中的接口。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。 |
libacl_dvpp_op.so |
