基于ResNet-50网络实现图片分类（图片解码+缩放+同步推理）

获取样例

单击vpc_resnet50_imagenet_classification获取样例

功能描述

该样例主要是基于Caffe ResNet-50网络（单输入、单Batch）实现图片分类的功能。

将Caffe ResNet-50网络的模型文件转换为适配昇腾AI处理器的离线模型（*.om文件），在样例中，加载该om文件，对2张*.jpg图片进行解码、缩放、推理，分别得到推理结果后，再对推理结果进行处理，输出最大置信度的类别标识。

转换模型时，需配置色域转换参数，用于将YUV420SP格式的图片转换为RGB格式的图片，才能符合模型的输入要求。

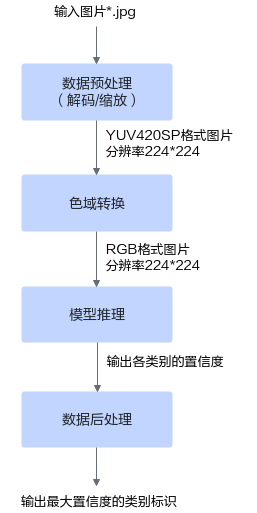

图1 Sample示例

原理介绍

在该样例中，涉及的关键功能点，如下表所示。

初始化	调用aclInit接口初始化AscendCL配置。调用aclFinalize接口实现AscendCL去初始化。
Device管理	调用aclrtSetDevice接口指定用于运算的Device。调用aclrtGetRunMode接口获取软件栈的运行模式，根据运行模式的不同，内部处理流程不同。调用aclrtResetDevice接口复位当前运算的Device，回收Device上的资源。
Stream管理	调用aclrtCreateStream接口创建Stream。调用aclrtDestroyStream接口销毁Stream。调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成。
内存管理	调用aclrtMallocHost接口申请Host上内存。调用aclrtFreeHost释放Host上的内存。调用aclrtMalloc接口申请Device上的内存。调用aclrtFree接口释放Device上的内存。执行媒体数据处理时，若需要申请Device上的内存存放输入或输出数据，需调用acldvppMalloc申请内存、调用acldvppFree接口释放内存。
数据传输	如果在Host上运行应用，则需调用aclrtMemcpy接口：将数据从Host传输到Device上，作为解码的输入数据。模型推理结束后，将推理结果从Device传输到Host。如果在板端环境上运行应用，则无需进行数据传输。
媒体数据处理V1	调用acldvppJpegDecodeAsync接口将.jpg图片解码成YUV420SP格式图片。调用acldvppVpcResizeAsync接口将YUV420SP格式图片缩小成分辨率为224224的图片。
模型推理	调用aclmdlLoadFromFileWithMem接口从.om文件加载模型。调用aclmdlExecute接口执行模型推理。推理前，通过.om文件中的色域转换参数将YUV420SP格式的图片转换为RGB格式的图片。调用aclmdlUnload接口卸载模型。
数据后处理（单算子调用）	处理模型推理的结果，通过调用算子Cast将推理结果的数据类型从float32转成float16，再调用ArgMaxD算子从推理结果中查找最大置信度的类别标识。通过aclopSetModelDir接口加载单算子模型文件，通过aclopCast接口执行Cast算子、通过aclopExecuteV2接口执行ArgMaxD算子。

目录结构

样例代码结构如下所示。

├── caffe_model
│   ├── aipp.cfg        //带色域转换参数的配置文件，模型转换时使用

├── data
│   ├── dog1_1024_683.jpg            //测试数据,需要按指导获取测试图片，放到data目录下
│   ├── dog2_1024_683.jpg            //测试数据,需要按指导获取测试图片，放到data目录下

├── inc
│   ├── dvpp_process.h               //声明媒体数据处理相关函数的头文件
│   ├── model_process.h              //声明模型处理相关函数的头文件
│   ├── sample_process.h               //声明资源初始化/销毁相关函数的头文件
│   ├── singleOp_process.h              //声明单算子执行相关函数的头文件
│   ├── utils.h                       //声明公共函数（例如：文件读取函数）的头文件

├── out
│   ├── op_models
│   ├──├──op_list.json              //Cast算子和ArgMaxD算子的算子描述信息

├── src
│   ├── acl.json         //系统初始化的配置文件
│   ├── CMakeLists.txt         //编译脚本
│   ├── dvpp_process.cpp       //媒体数据处理相关函数的实现文件
│   ├── main.cpp               //主函数，图片分类功能的实现文件
│   ├── model_process.cpp      //模型处理相关函数的实现文件
│   ├── sample_process.cpp     //资源初始化/销毁相关函数的实现文件
│   ├── singleOp_process.cpp   //单算子执行相关函数的实现文件
│   ├── utils.cpp              //公共函数（例如：文件读取函数）的实现文件

├── .project     //工程信息文件，包含工程类型、工程描述、运行目标设备类型等
├── CMakeLists.txt    //编译脚本，调用src目录下的CMakeLists文件

编译及运行应用（Ascend EP）

单击vpc_resnet50_imagenet_classification获取样例，查看该样例下的README。

编译及运行应用（Ascend RC形态）

单击vpc_resnet50_imagenet_classification获取样例，查看该样例下的README。

编译及运行应用（Control CPU开放形态）

模型转换。
1. 以运行用户登录开发环境。
2. 参考《ATC工具使用指南》，准备环境，包括获取工具、设置环境变量。
3. 准备数据。
  您可以从以下链接中获取ResNet-50网络的模型文件（*.prototxt）、权重文件（*.caffemodel），并以运行用户将获取的文件上传至开发环境的“vpc_resnet50_imagenet_classification样例目录/caffe_model”目录下。如果目录不存在，需要自行创建。
  - ResNet-50网络的模型文件（*.prototxt）：单击Link下载该文件。
  - ResNet-50网络的权重文件（*.caffemodel）：单击Link下载该文件。
4. 将ResNet-50网络转换为适配昇腾AI处理器的离线模型（*.om文件），转换模型时，需配置色域转换参数，用于将YUV420SP格式的图片转换为RGB格式的图片。
  切换到vpc_resnet50_imagenet_classification样例所在的目录，执行如下命令：
```
atc --model=caffe_model/resnet50.prototxt --weight=caffe_model/resnet50.caffemodel --framework=0 --output=model/resnet50_aipp --soc_version=${soc_version} --insert_op_conf=caffe_model/aipp.cfg
```
  - --soc_version：昇腾AI处理器的版本，请根据实际情况替换。
    可从ATC安装路径的“atc/data/platform_config”目录下查看昇腾AI处理器的版本，对应“*.ini”文件的名字（不带.ini后缀）即为soc_version。
  - --output：生成的resnet50_aipp.om文件存放在“样例目录/model”目录下。建议使用命令中的默认设置，否则在编译代码前，您还需要修改sample_process.cpp中的omModelPath参数值。
```
const char* omModelPath = "../model/resnet50_aipp.om";
```
  关于各参数的详细解释，请参见《ATC工具使用指南》。
5. 将Cast和ArgMaxD两个算子的算子描述信息（*.json文件）编译成适配昇腾AI处理器的离线模型（*.om文件），用于运行算子时使用。
  切换到vpc_resnet50_imagenet_classification样例所在的目录，执行如下命令：
```
atc --singleop=out/op_models/op_list.json --soc_version=${soc_version} --output=out/op_models
```
  - --soc_version：昇腾AI处理器的版本，请根据实际情况替换。
    可从ATC安装路径的“atc/data/platform_config”目录下查看昇腾AI处理器的版本，对应“*.ini”文件的名字（不带.ini后缀）即为soc_version。
  - --output参数：生成的om文件必须放在“out/op_models”目录下。
  关于各参数的详细解释，请参见《ATC工具使用指南》。
以运行用户登录开发环境，并切换到vpc_resnet50_imagenet_classification样例所在的目录。
准备输入图片。
请从以下链接获取该样例的输入图片，并以运行用户将获取的文件上传至开发环境的“vpc_resnet50_imagenet_classification样例目录/data”目录下。如果目录不存在，需自行创建。

https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/models/aclsample/dog1_1024_683.jpg

https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/models/aclsample/dog2_1024_683.jpg

运行应用。

以运行用户将开发环境的vpc_resnet50_imagenet_classification样例目录及目录下的文件上传到运行环境（Device），例如“$HOME/acl_dvpp_resnet50”。
以运行用户登录运行环境（Device）。
切换到可执行文件main所在的目录，例如“acl_dvpp_resnet50/out”，给该目录下的main文件加执行权限。
```
chmod +x main
```

切换到可执行文件main所在的目录，例如“acl_dvpp_resnet50/out”，运行可执行文件。

./main

执行成功后，在屏幕上显示最大置信度的类别标识，示例如下，类别编号161表示["basset", "basset hound"]，类别编号267表示["standard poodle"]。

[INFO] acl init success
[INFO] open device 0 success
[INFO] create context success
[INFO] create stream success
[INFO] dvpp init resource success
[INFO] load model ../model/resnet50_aipp.om success
[INFO] create model description success
[INFO] create model output success
[INFO] start to process picture:../data/dog1_1024_683.jpg
[INFO] Process dvpp success
[INFO] model execute success
[INFO] execute singleOp Cast success
[INFO] execute ArgMaxD success
[INFO] singleOp process success
[INFO] ---> index of classification result is 161
[INFO] start to process picture:../data/dog2_1024_683.jpg
[INFO] Process dvpp success
[INFO] model execute success
[INFO] execute singleOp Cast success
[INFO] execute ArgMaxD success
[INFO] singleOp process success
[INFO] ---> index of classification result is 267
[INFO] Unload model success, modelId is 1
[INFO] execute sample success
[INFO] end to destroy stream
[INFO] end to destroy context
[INFO] end to reset device is 0
