roce（RoCE通信接口带宽）

RoCE通信接口带宽数据timeline信息在msprof_*.json文件的RoCE层级展示，summary信息在roce_*.csv文件汇总。

支持的型号

Atlas 训练系列产品

Atlas A2 训练系列产品/Atlas 800I A2 推理产品

msprof_*.json文件的RoCE层级数据说明

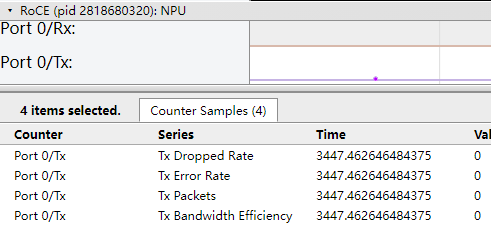

msprof_*.json文件RoCE层级数据如下图所示。

图1 RoCE层
表1 字段说明

字段名

字段含义

Tx/Rx_Dropped_Rate

发送/接收包丢包率。

Tx/Rx_Error_Rate

发送/接收包错误率。

Tx/Rx_Packets

每秒发送/接收包速率。

Tx/Rx_Bandwidth_Efficiency

发送/接收包带宽利用率。

roce_*.csv文件说明

roce_*.csv文件内容格式示例如下：

图2 roce_*.csv
表2 字段说明

字段名

字段含义

Device_id

设备ID。

Timestamp(us)

时间戳，单位us。

Bandwidth(MB/s)

带宽大小，单位MB/s。

Rx Bandwidth efficiency(%)

接收包带宽利用率。

rxPacket/s

每秒接收包速率。

rxError rate(%)

接收包错误率。

rxDropped rate(%)

接收包丢包率。

Tx Bandwidth efficiency(%)

发送包带宽利用率。

txPacket/s

每秒发送包速率。

txError rate(%)

发送包错误率。

txDropped rate(%)

发送包丢包率。

funcId

端口ID，用于区分一个Device中的多个端口。
