pcie（PCIe带宽）

PCIe带宽数据timeline信息在msprof_*.json文件的PCIe层级展示，summary信息在pcie_*.csv文件汇总。

支持的型号

Atlas 推理系列产品

Atlas 训练系列产品

Atlas A2 训练系列产品/Atlas 800I A2 推理产品

msprof_*.json文件的PCIe层级数据说明

msprof_*.json文件PCIe层级数据如下图所示。

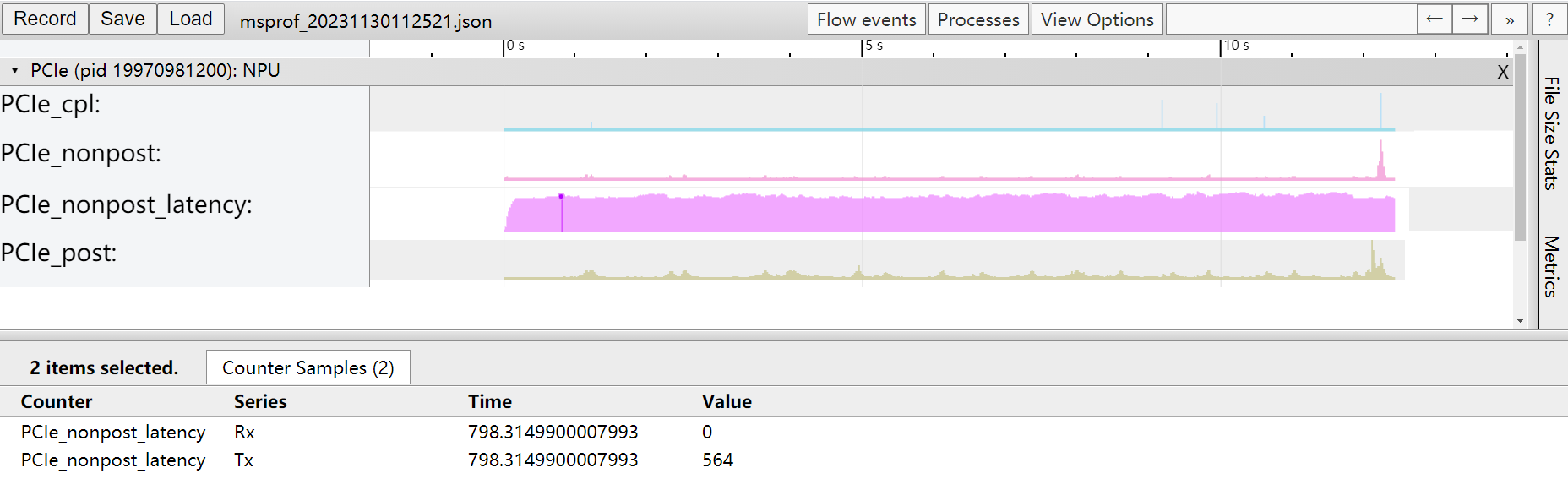

图1 PCIe层
表1 字段说明

字段名

字段含义

PCIe_cpl

接收写请求的完成数据包，单位MB/s。Tx表示发送端，Rx表示接收端。

PCIe_nonpost

PCIe Non-Posted数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。

PCIe_nonpost_latency

PCIe Non-Posted模式下的传输时延，单位us。Tx表示发送端，Rx表示接收端。PCIe_nonpost_latency无Rx，取固定值0。

PCIe_post

PCIe Posted数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。

pcie_*.csv文件说明

pcie_*.csv文件内容格式示例如下：

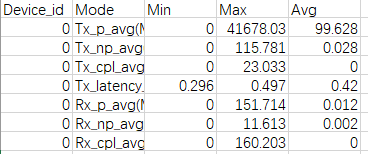

图2 pcie_*.csv
表2 字段说明

字段名

字段含义

Device_id

设备ID。

Mode

模式，包含：

  • Tx_p_avg(MB/s)：发送端PCIe Posted数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。
  • Tx_np_avg(MB/s)：发送端PCIe Non-Posted数据传输带宽，单位MB/s。
  • Tx_cpl_avg(MB/s)：发送端接收写请求的完成数据包，单位MB/s。
  • Tx_latency_avg(us)：发送端PCIe Non-Posted模式下的传输时延，单位us。
  • Rx_p_avg(MB/s)：接收端PCIe Posted数据传输带宽，单位MB/s。
  • Rx_np_avg(MB/s)：接收端PCIe Non-Posted数据传输带宽，单位MB/s。
  • Rx_cpl_avg(MB/s)：接收端接收写请求的完成数据包，单位MB/s。

Min、Max、Avg

最小值、最大值、平均值。
