llc_bandwidth（三级缓存带宽）

三级缓存带宽数据timeline信息在msprof_*.json文件的LLC Bandwidth层级展示，summary信息在llc_bandwidth_*.csv文件汇总。

支持的型号

Atlas 200/300/500 推理产品

msprof_*.json文件的LLC Bandwidth层级数据说明

msprof_*.json文件LLC Bandwidth层级数据如下图所示。

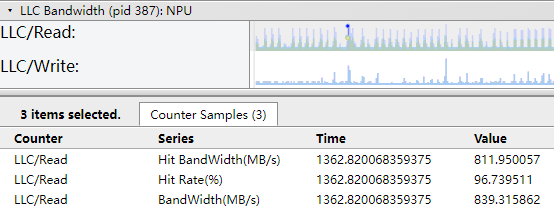

图1 LLC Bandwidth层
表1 字段说明

字段名

字段含义

LLC/Read、LLC/Write

三级缓存读速率、三级缓存写速率。

Hit_BandWidth(MB/s)

缓存命中带宽大小，单位MB/s。

Hit_Rate(%)

缓存命中率。

BandWidth(MB/s)

带宽大小，单位MB/s。

llc_bandwidth_*.csv文件说明

llc_bandwidth_*.csv文件内容格式示例如下：

图2 llc_bandwidth_*.csv
表2 字段说明

字段名

字段含义

Device_id

设备ID。

Metric

性能指标。

Hit_Rate(%)

缓存命中率。

Hit_BandWidth(MB/s)

缓存命中带宽大小，单位MB/s。

BandWidth(MB/s)

带宽大小，单位MB/s。

l3c_rd

三级缓存读速率。

l3c_wr

三级缓存写速率。
