查看算子仿真流水图

msOpGen工具通过解析用户生成的dump文件，并生成算子仿真流水图文件（trace.json）。

  1. 参考Link，在${install_path}/samples/operator/ascendc/0_introduction/1_add_frameworklaunch路径下运行install.sh文件，并生成CustomOp文件夹。

    此样例工程不支持 Atlas 训练系列产品 。

    ./install.sh -v Ascendxxxyy  # xxxyy为用户实际使用的具体芯片类型
  2. 编译算子工程。
    1. 参考编译前准备章节，完成编译相关配置。
    2. 在算子工程目录CustomOp下，执行如下命令，进行算子工程编译。
      编译完成后，将会在build_out目录生成.run算子包。
      ./build.sh
  3. 在自定义算子包所在路径下，执行如下命令，部署算子包。
    ./build_out/custom_opp_<target os>_<target architecture>.run
  4. 切换到AclNNInnovation仓的目录${install_path}/samples/operator/ascendc/0_introduction/1_add_frameworklaunch/AclNNInvocation，执行以下命令。
    ./run.sh
  5. 生成算子仿真流水图文件。

    执行如下命令，参数说明请参见表1。

    msopgen sim -c core{id} -d xx/{path of dump data} -subc {sub core id} -out {output path} -reloc {path of .o file or executable file}
    表1 参数说明

    参数名称

    参数描述

    是否必选

    sim

    用于性能仿真相关操作。

    是

    -c，--core-id

    核编号。

    配置处理器号，如：core0。

    是

    -d，--dump-dir

    dump文件所在路径，可配置为绝对路径或者相对路径。

    说明：

    需配置为表2中“simulator_mode”为ca时生成的dump文件所在路径。

    是

    -subc，--subcore_id

    子核编号，支持展示单个子核。

    dump文件名带有veccore{id}或cubecore{id}时，需配置此参数指定待解析的dump文件。如文件名为core0.veccore0.instr_log.dump，“veccore0”即为subcore id。

    二选一

    说明：

    仅 Atlas A2 训练系列产品/Atlas 800I A2 推理产品 需配置该参数。

    -mix，--mixcore-mode

    支持展示mix融合算子。

    -reloc，--relocatable-file

    配置为kernel侧算子编译后生成的.o文件或可执行文件所在路径。

    进行流水图与代码行的映射，并生成代码行和指令耗时.csv文件。

    说明：

    基于算子工程编译生成包含调试信息的.o文件（路径为${install_path}/samples/operator/ascendc/0_introduction/1_add_frameworklaunch/CustomOp/build_out/op_kernel/binary/ascendxxxy/add_custom/AddCustom_*.o），即需要修改CMakePresets.json中CMAKE_BUILD_TYPE为“Debug”，具体可参考编译操作。

    否

    -out，--output

    输出文件的路径，可配置为绝对路径或者相对路径，并且工具执行用户具有可读写权限。

    是

    执行以下命令。

    示例一：
    msopgen sim -c core0 -d xx/{model}/ca/add_custom/add_custom_pre_static_add_custom -out ./output_data -subc cubecore0 -reloc xx/.o
    • -c：指定待解析dump文件的core id，如：core0。
    • -d：指定性能仿真环境下生成的dump文件所在路径。例如："{model}/ca/add_custom/add_custom_pre_static_add_custom"。
    • -subc：指定待解析dump文件的subcore id，如文件名为core0.cubecore0.instr_log.dump，“cubecore0”即为subcore id。（仅 Atlas A2 训练系列产品/Atlas 800I A2 推理产品 需配置该参数）
    • -reloc：指定kernel侧算子编译生成的.o文件或可执行文件所在路径。
    示例二：
    msopgen sim -c core0 -d xx/{model}/ca/add_custom/add_custom_pre_static_add_custom -out ./output_data -mix
    • -c：指定待解析dump文件的core id，如：core0。
    • -d：指定性能仿真环境下生成的dump文件所在路径。例如："{model}/ca/add_custom/add_custom_pre_static_add_custom"。
    • -mix ：配置此参数表示支持展示mix融合算子。
  6. 使能环境变量后，请参考msprof op simulator功能进行仿真，并生成dump数据。
    export LD_LIBRARY_PATH=${install_path}/samples/operator/ascendc/0_introduction/1_add_frameworklaunch/CustomOp/build_out/op_host/:$LD_LIBRARY_PATH
  7. 查看算子仿真流水图文件。

    可以在Chrome浏览器中输入“chrome://tracing”地址，将输出路径下的dump2trace_core0.json文件拖到空白处打开，通过键盘上的快捷键（W：放大，S：缩小，A：左移，D：右移）进行查看，如下图所示。

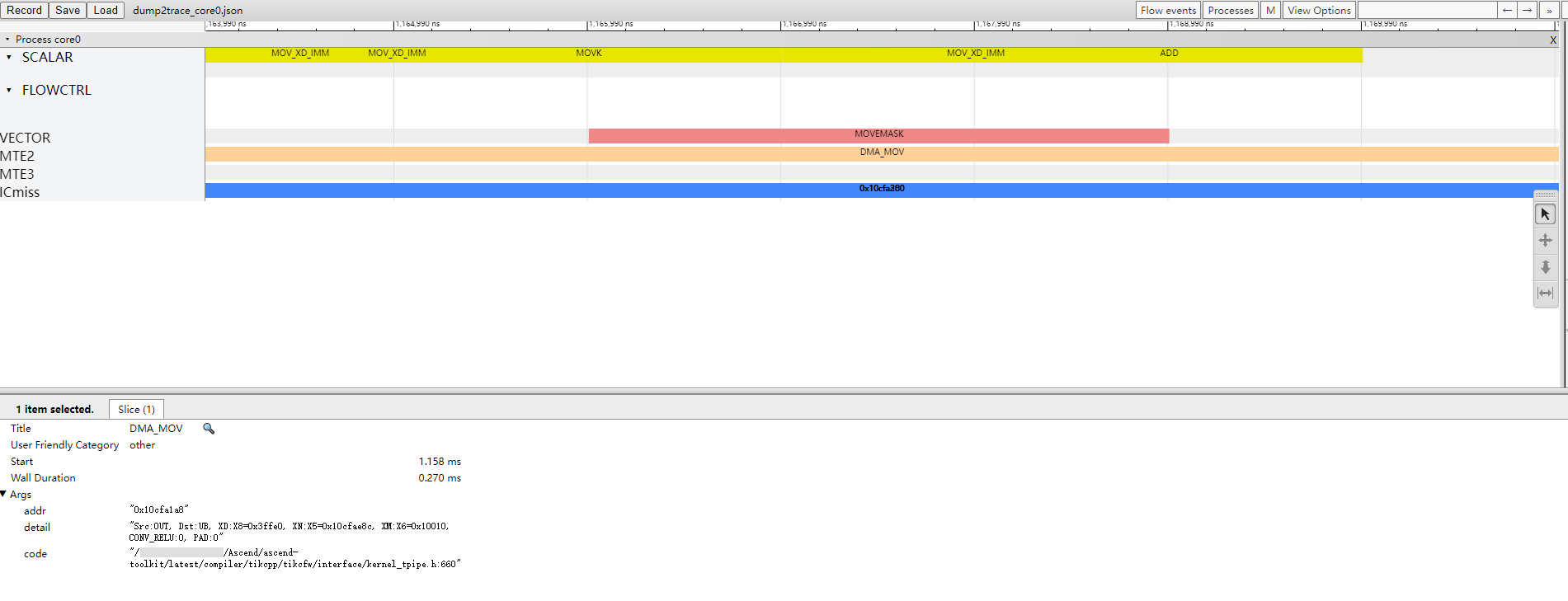

    图1 单个子核展示

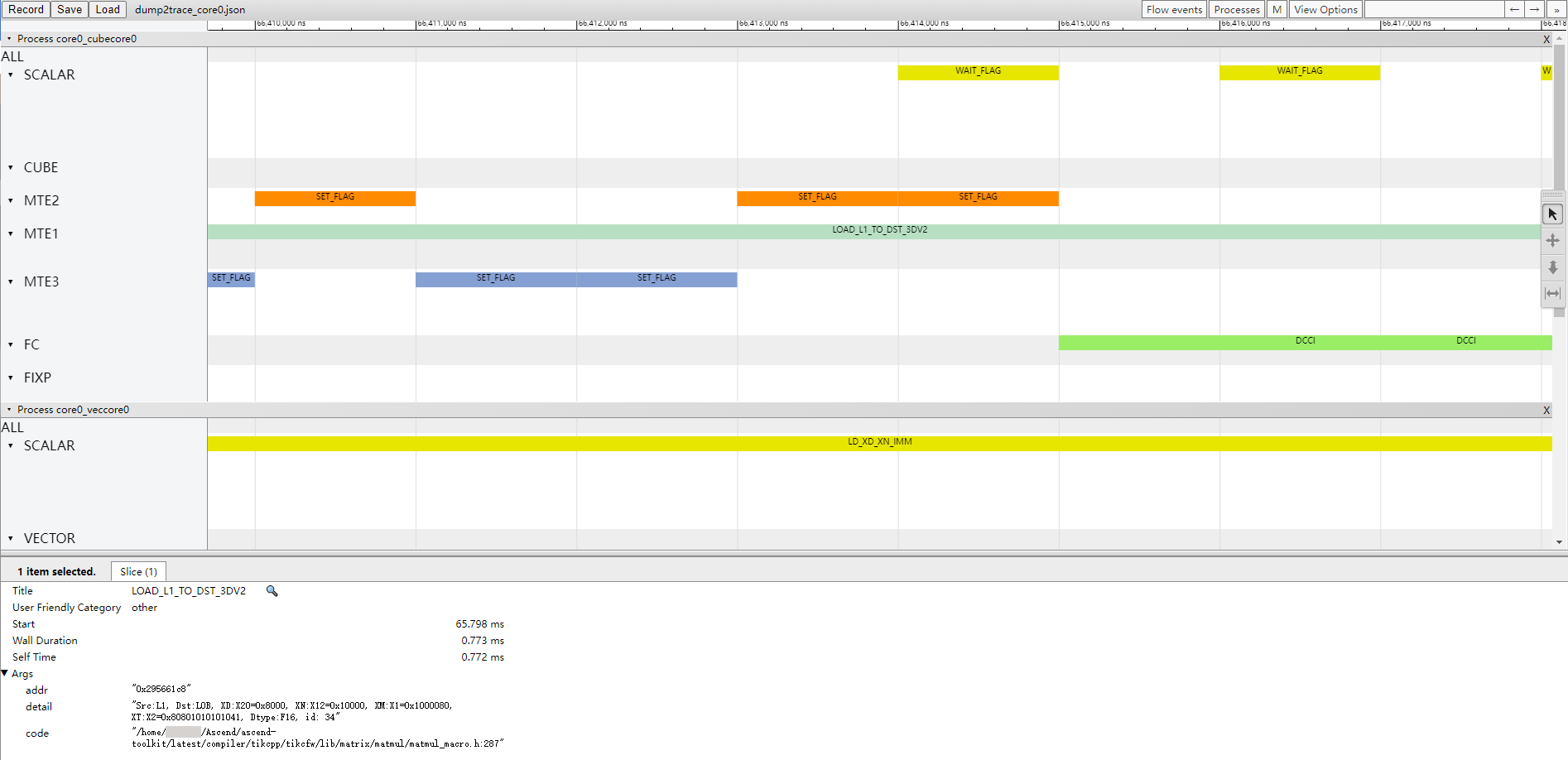

    图2 mix融合算子展示
    表2 字段说明

    字段名

    字段含义

    VECTOR

    向量运算单元。

    SCALAR

    标量运算单元。

    CUBE

    矩阵乘运算单元。

    MTE1

    数据搬运流水，数据搬运方向为：L1 ->{L0A/L0B, UBUF}。

    MTE2

    数据搬运流水，数据搬运方向为：{DDR/GM, L2} ->{L1, L0A/B, UBUF}。

    MTE3

    数据搬运流水，数据搬运方向为：UBUF -> {DDR/GM, L2, L1}。

    FIXP

    数据搬运流水，数据搬运方向为：FIXPIPE L0C -> OUT/L1。（仅 Atlas A2 训练系列产品/Atlas 800I A2 推理产品 支持展示）

    FLOWCTRL

    控制流指令。

    ICmiss

    未命中icache。
  8. 查看代码行或指令耗时文件。

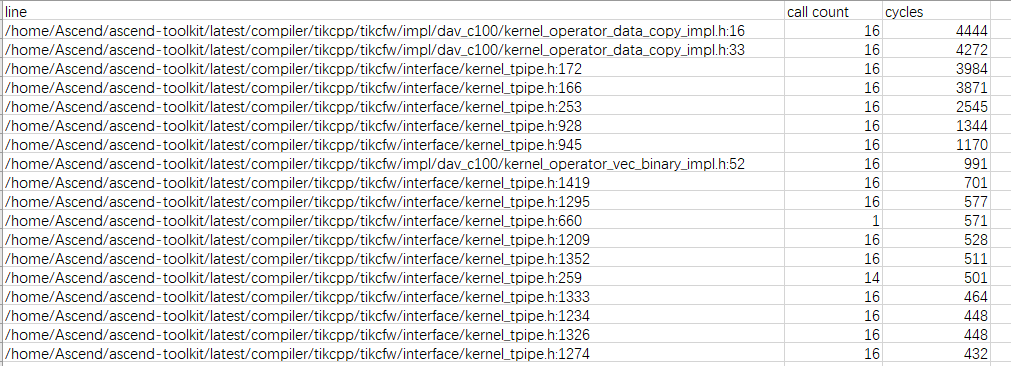

    在输出路径下打开代码行耗时文件{核编号}_code_exe_prof.csv，如下图所示。
    图3 代码行耗时文件

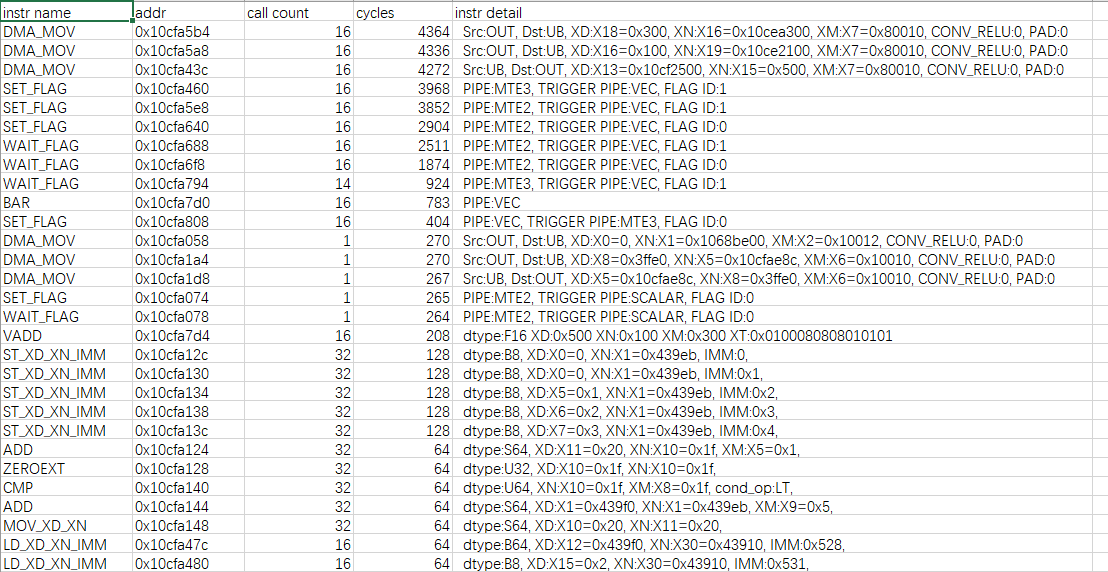

    在输出路径下打开指令耗时文件{核编号}_instr_exe_prof.csv，如下图所示。
    图4 指令耗时文件

    通过文件中的“call count”及“cycles”字段可以分别查看代码行或指令的调用次数和累计耗时。
