计算内存热力图

界面将会以资源维度展示算子基础信息、计算负载分析和内存负载分析的数据,协助开发者以全局视角识别资源瓶颈。

  • 若要使用MindStudio Insight进行查看时,需要单独安装MindStudio Insight软件包,具体下载链接请参见MindStudio Insight 用户指南的“安装与卸载”章节
  • MindStudio Insight具体操作请参考MindStudio Insight 用户指南的“算子调优 > 详情(Details)”章节。
  • 将visualize_data.bin文件导入MindStudio Insight的具体操作请参考MindStudio Insight 用户指南的“导入性能数据”章节。

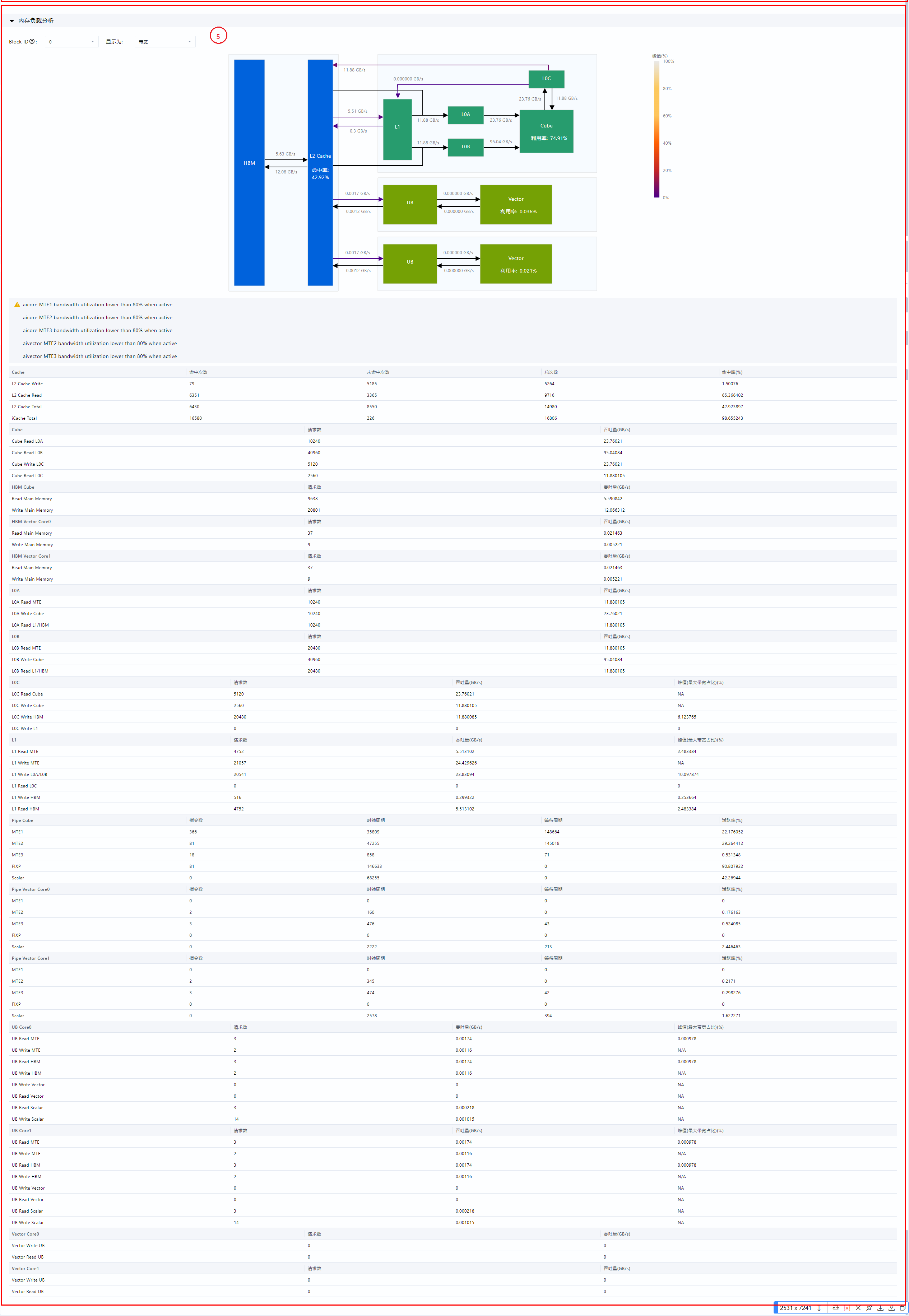

图1 详情界面1

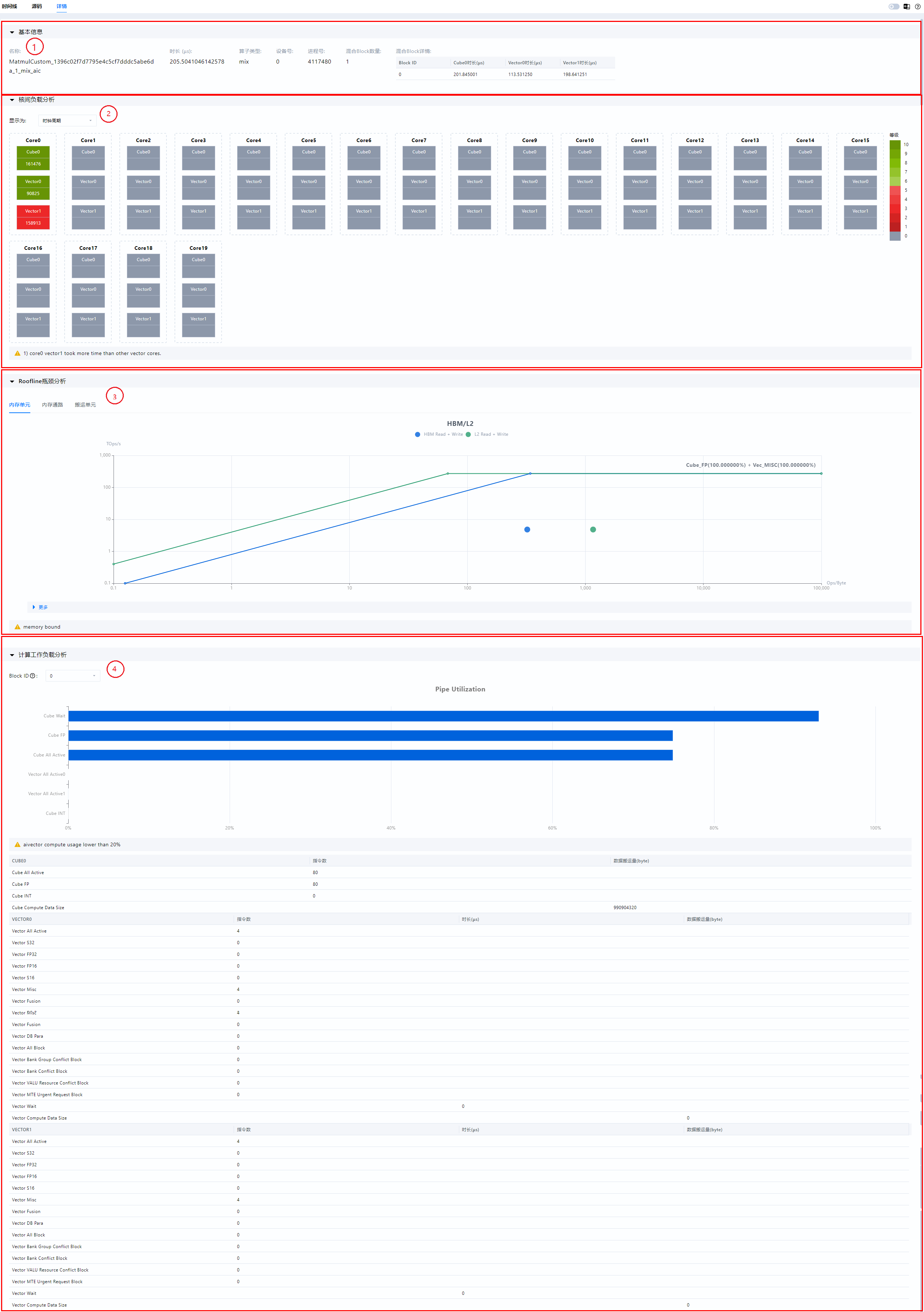

图2 详情界面2
  • 提供核间负载分析图(Core Occupancy),以数据窗格的方式呈现各物理单核的耗时、总数据吞吐量及Cache命中率,帮助开发人员提升物理核的使用效率。
    • Atlas A2 训练系列产品/Atlas 800I A2 推理产品 支持该功能。
    • 具体展示的核数与实际使用的硬件有关。
  • Roofline瓶颈分析图(Roofline):具体介绍请参见Roofline瓶颈分析图
  • 提供计算负载分析(Compute Workload Analysis),以柱状图和数据表格的方式呈现计算负载数据,帮助开发人员分析Cube/Vector计算资源是否得到了充分利用。
  • 提供内存负载分析(Memory Workload Analysis),以内存热力图和数据窗格的方式呈现各通路的请求数、搬运带宽与利用率,帮助开发人员分析可能存在瓶颈的通路。

数据窗格呈现的内容会随算子类型而变化。
