基本概念

• 视频输入设备VI DEV

  视频输入设备支持若干种时序输入，负责对时序进行解析。

• 视频输入处理VI PIPE
  • 视频输入处理物理PIPE

    视频输入处理PIPE绑定在视频输入设备后端，负责设备解析后的图像算法处理的ISP FE和ISP BE部分，对图像数据进行流水线处理，输出YUV图像格式给通道。

  • 视频输入处理虚拟PIPE

    视频输入处理虚拟PIPE不绑定设备，负责其他模块或用户发送过来的数据再处理，不支持PIPE中的ISP_FE，直接从PIPE中的ISP_BE开始。

• 视频通道VI CHN
  • 视频物理通道PHY_CHN

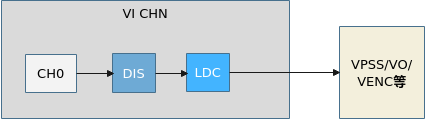

    物理通道负责通过不同的硬件加速单元，实现DIS、LDC等算法处理，并将最终处理后的数据输出到内存中。通道功能框图如下：





    开启DIS、LDC等功能后，需要在调用接口hi_mpi_vi_set_chn_attr时，每个功能额外分配1块VB资源，即chn属性的depth要额外+1。

  • 视频扩展通道EXT_CHN

    当前版本不支持。

镜头畸变校正，一些低端镜头容易产生图像畸变，需要根据畸变程度对其图像进行校正。

DIS模块通过比较当前图像与前两帧图像采用不同自由度的防抖算法计算出当前图像在各个轴方向上的抖动偏移向量，然后根据抖动偏移向量对当前图像进行校正，从而起到防抖的效果。

低延时指图像写出指定的行数到DDR后，VI上报一个中断，把图像发给后端模块处理，可以减少延时，且硬件会有机制保证图像是先写后读，不会出现读图像错误。ISP_BE后接3DNR、DIS、LDC支持低延时功能。

部分Sensor需要工作在从模式，此时需要由外部提供行场曝光同步信息，需要使用VI的从模式模块。用户需要根据Sensor管脚的连线和下表确定使用哪个从模式模块，然后选择对应的物理PIPE号创建物理PIPE，否则会没有数据。
