Mmad

功能说明

完成矩阵乘加操作。

函数原型

不传入biasLocal


             template <typename DstT, typename Src0T, typename Src1T>
__aicore__ inline void Mmad(const LocalTensor<DstT>& dstLocal, const LocalTensor<Src0T>& fmLocal, const LocalTensor<Src1T>& filterLocal, const MmadParams& mmadParams)

传入biasLocal


             template <typename DstT, typename Src0T, typename Src1T, typename BiasT>
__aicore__ inline void Mmad(const LocalTensor<DstT>& dstLocal, const LocalTensor<Src0T>& fmLocal, const LocalTensor<Src1T>& filterLocal, const LocalTensor<BiasT>& biasLocal, const MmadParams& mmadParams)

参数说明

表1 参数说明

参数名称

输入/输出

含义

dstLocal

输出

目的操作数，结果矩阵，类型为LocalTensor，支持的TPosition为CO1。

fmLocal

输入

源操作数，左矩阵a，类型为LocalTensor，支持的TPosition为A2。

filterLocal

输入

源操作数，右矩阵b，类型为LocalTensor，支持的TPosition为B2。

biasLocal

输入

源操作数，bias矩阵，类型为LocalTensor，支持的TPosition为C2、CO1。

mmadParams

输入

矩阵乘相关参数，类型为MmadParams，结构体具体定义为：


                struct MmadParams
{
    uint16_t m;
    uint16_t n;
    uint16_t k;
    bool isBias;
    int32_t fmOffset;
    bool enSsparse;
    bool enWinogradA;
    bool enWinogradB;
    uint8_t unitFlag;
    bool cmatrixInitVal;
    bool cmatrixSource;
};

参数说明请参考表2。

表2 MmadParams结构体内参数说明
参数名称	含义
m	左矩阵Height，取值范围：m∈[0, 4095] 。默认值为0。
n	右矩阵Width，取值范围：n∈[0, 4095] 。默认值为0。
k	左矩阵Width、右矩阵Height，取值范围：k∈[0, 4095] 。默认值为0。
fmOffset	预留参数，用户无需关心，使用默认值0即可。
enSsparse	预留参数，用户无需关心，使用默认值false即可。
enWinogradA	预留参数，用户无需关心，使用默认值false即可。
enWinogradB	预留参数，用户无需关心，使用默认值false即可。
unitFlag	预留参数，用户无需关心，使用默认值0即可。
cmatrixInitVal	配置C矩阵初始值是否为0。默认值true。 true：C矩阵初始值为0； false：C矩阵初始值通过cmatrixSource参数进行配置。
cmatrixSource	配置C矩阵初始值是否来源于C2（存放Bias的硬件缓存区）。默认值为false。 false：来源于 CO1； true：来源于C2。 Atlas 训练系列产品，仅支持配置为false。 Atlas推理系列产品AI Core，仅支持配置为false。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持配置为true/false。 Atlas 200/500 A2推理产品, 支持配置为true/false。注意：带biasLocal输入的接口配置该参数无效，会根据biasLocal输入的位置来判断C矩阵初始值是否来源于CO1还是C2。
isBias	该参数废弃，新开发内容不要使用该参数。如果需要累加初始矩阵，请使用带biasLocal的接口来实现；也可以通过cmatrixInitVal和cmatrixSource参数配置C矩阵的初始值来源来实现。推荐使用带biasLocal的接口，相比于配置cmatrixInitVal和cmatrixSource参数更加简单方便。配置是否需要累加初始矩阵，默认值为false，取值说明如下： false：矩阵乘，无需累加初始矩阵，C = A * B。 true：矩阵乘加，需要累加初始矩阵, C += A * B。

表3 dstLocal、fmLocal、filterLocal支持的精度类型组合（Atlas 训练系列产品、Atlas推理系列产品AI Core ）
左矩阵fmLocal type	右矩阵filterLocal type	结果矩阵dstLocal type
uint8_t	uint8_t	uint32_t
int8_t	int8_t	int32_t
uint8_t	int8_t	int32_t
uint8_t	uint8_t	int32_t
half	half	half 说明：该精度类型组合，精度无法达到双千分之一，且后续处理器版本不支持该类型转换，建议直接使用half输入float输出。
half	half	float

表4 dstLocal、fmLocal、filterLocal支持的精度类型组合（Atlas 200/500 A2推理产品）（Atlas A2训练系列产品/Atlas 800I A2推理产品）
左矩阵fmLocal type	右矩阵filterLocal type	结果矩阵dstLocal type
int8_t	int8_t	int32_t
half	half	float
float	float	float
bf16	bf16	float
int4b_t	int4b_t	int32_t

表5 dstLocal、fmLocal、filterLocal、biasLocal支持的精度类型组合
左矩阵fmLocal type	右矩阵filterLocal type	biasLocal type	结果矩阵dstLocal type
int8_t	int8_t	int32_t	int32_t
half	half	float	float
float	float	float	float
bf16	bf16	float	float

注意事项

dstLocal只支持位于CO1，fmLocal只支持位于A2，filterLocal只支持位于B2。
操作数地址偏移对齐要求请参见通用约束。

数据格式说明

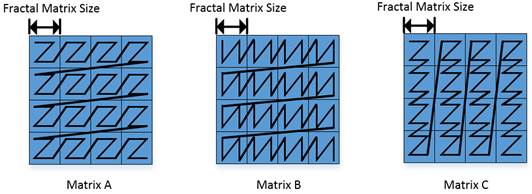

Mmad 函数对于输入数据的格式要求和输出数据的要求如下图，矩阵 ABC 分别为 A2/B2/CO1 中的数据。下图中每个小方格代表一个 512Byte 的分形矩阵。下图中Z字形的黑色线条代表对应位置数据在昇腾AI处理器上的排列顺序，起始点是左上角，终点是右下角。

矩阵A：每个分形矩阵内部是行主序，分形矩阵之间是行主序。简称小Z大Z格式。其shape为16 x (32B/sizeof(AType))。

矩阵B：每个分形矩阵内部是列主序，分形矩阵之间是行主序。简称小N大Z格式。其shape为 (32B/sizeof(BType)) x 16。

矩阵C：每个分形矩阵内部是行主序，分形矩阵之间是列主序。简称小Z大N格式。其shape为16 x 16。

以下是一个简单的例子，假设分形矩阵的大小是2x2，然后矩阵ABC的大小都是4x4

0	1	2	3
4	5	6	7
8	9	10	11
12	13	14	15

对于一个C风格的矩阵来说内部元素的排列顺序应该是0,1,2…15。

矩阵A的排列顺序:0,1,4,5,2,3,6,7,8,9,12,13,10,11,14,15

矩阵B的排列顺序:0,4,1,5,2,6,3,7,8,12,9,13,10,14,11,15

矩阵C的排列顺序:0,1,4,5,8,9,12,13,2,3,6,7,10,11,14,15

以下是一个具体的例子，数据为half类型。

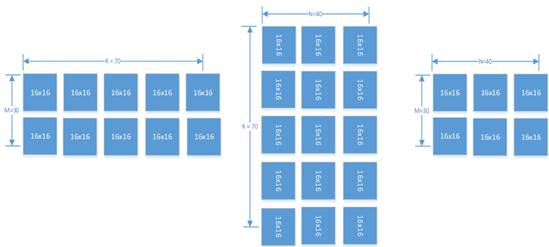

如图，当 M=30，K=70，N=40 的时候，A2 中应该有 2x5 个 16x16 矩阵，B2 中应该有 5x3 个16x16 矩阵，CO1 中应该有 2x3 个 16x16 矩阵。在这种场景下 M、K 和 N 都不是 16 的倍数，A2 中右下角的矩阵实际有效的数据只有 14x6 个，但是也需要占一个 16x16 矩阵的空间，其他无效数据在计算中会被忽略。

一个 16x16 分形的数据块中，无效数据与有效数据排布的方式示意如下：

支持的型号

不传入biasLocal的接口
 Atlas 训练系列产品

Atlas推理系列产品AI Core

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品
传入biasLocal的接口
 Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品

调用示例

示例：src1数据类型是half，src2数据类型是half，dst的数据类型是float，mmad不含有矩阵乘偏置。以下样例支持的型号如下：

Atlas 训练系列产品

Atlas推理系列产品AI Core





            /*
 * Copyright (c) Huawei Technologies Co., Ltd. 2022-2023. All rights reserved.
 *
 * Function : c = a * b (matrix multiplication)
 * This sample is a very basic sample that implements Matmul on Ascend platform.
 * In this sample:
 * Shape of matrix a is [m, k]: [32, 32]
 * Shape of matrix b is [k, n]: [32, 32]
 * Shape of matrix c is [m, n]: [32, 32]
 */

#include "kernel_operator.h"

class KernelMatmul {
public:
    __aicore__ inline KernelMatmul()
    {
        aSize = m * k;
        bSize = k * n;
        cSize = m * n;
        mBlocks = m / 16;
        nBlocks = n / 16;
        kBlocks = k / 16;
    }
    __aicore__ inline void Init(GM_ADDR a, GM_ADDR b, GM_ADDR c)
    {
        aGM.SetGlobalBuffer((__gm__ half*)a);
        bGM.SetGlobalBuffer((__gm__ half*)b);
        cGM.SetGlobalBuffer((__gm__ float*)c);
        pipe.InitBuffer(inQueueA1, 1, aSize * sizeof(half));
        pipe.InitBuffer(inQueueA2, 1, aSize * sizeof(half));
        pipe.InitBuffer(inQueueB1, 1, bSize * sizeof(half));
        pipe.InitBuffer(inQueueB2, 2, bSize * sizeof(half) / 2);
        pipe.InitBuffer(outQueueCO1, 2, cSize * sizeof(float) / 2);
        pipe.InitBuffer(outQueueCO2, 1, cSize * sizeof(float));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        SplitA();

        AscendC::LocalTensor<half> b1Local = inQueueB1.DeQue<half>();
        AscendC::LocalTensor<half> a2Local = inQueueA2.DeQue<half>();
        AscendC::LocalTensor<float> c2Local = outQueueCO2.AllocTensor<float>();
        // split matrix b into 2 parts, [32, 16] and [32, 16]
        for (int i = 0; i < 2; ++i) {
            SplitB(b1Local, i);
            Compute(a2Local);
            Aggregate(c2Local, i);
        }
        inQueueB1.FreeTensor(b1Local);
        inQueueA2.FreeTensor(a2Local);
        outQueueCO2.EnQue<float>(c2Local);

        CopyOut();
    }

private:
    __aicore__ inline void CopyND2NZ(const AscendC::LocalTensor<half>& dst, const AscendC::GlobalTensor<half>& src, const uint16_t height,
        const uint16_t width)
    {
        for (int i = 0; i < width / 16; ++i) {
            int srcOffset = i * 16;
            int dstOffset = i * 16 * height;
            AscendC::DataCopy(dst[dstOffset], src[srcOffset], { height, 1, uint16_t(width / 16 - 1), 0 });
        }
    }
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<half> a1Local = inQueueA1.AllocTensor<half>();
        AscendC::LocalTensor<half> b1Local = inQueueB1.AllocTensor<half>();

        AscendC::CopyND2NZ(a1Local, aGM, m, k);
        AscendC::CopyND2NZ(b1Local, bGM, k, n);

        inQueueA1.EnQue(a1Local);
        inQueueB1.EnQue(b1Local);
    }
    __aicore__ inline void SplitA()
    {
        int srcOffset = 0;
        int dstOffset = 0;
        AscendC::LocalTensor<half> a1Local = inQueueA1.DeQue<half>();
        AscendC::LocalTensor<half> a2Local = inQueueA2.AllocTensor<half>();

        // transform nz to zz
        for (int i = 0; i < mBlocks; ++i) {
            AscendC::LoadData2DParams loadDataParams;
            loadDataParams.repeatTimes = kBlocks;
            loadDataParams.srcStride = mBlocks;
            loadDataParams.ifTranspose = false;

            AscendC::LoadData(a2Local[dstOffset], a1Local[srcOffset], loadDataParams);

            srcOffset += 16 * 16;
            dstOffset += k * 16;
        }

        inQueueA2.EnQue<half>(a2Local);
        inQueueA1.FreeTensor(a1Local);
    }
    __aicore__ inline void SplitB(const AscendC::LocalTensor<half>& b1Local, const int bSplitIdx)
    {
        AscendC::LocalTensor<half> b2Local = inQueueB2.AllocTensor<half>();

        // transform nz to zn
        AscendC::LoadData2DParams loadDataParams;
        loadDataParams.repeatTimes = kBlocks;
        loadDataParams.srcStride = 1;
        loadDataParams.ifTranspose = true;

        AscendC::LoadData(b2Local, b1Local[bSplitIdx * bSize / 2], loadDataParams);

        inQueueB2.EnQue<half>(b2Local);
    }
    __aicore__ inline void Compute(const AscendC::LocalTensor<half>& a2Local)
    {
        AscendC::LocalTensor<half> b2Local = inQueueB2.DeQue<half>();
        AscendC::LocalTensor<float> c1Local = outQueueCO1.AllocTensor<float>();

        AscendC::Mmad(c1Local, a2Local, b2Local, { m, uint16_t(n / 2), k, 0, false, true });

        outQueueCO1.EnQue<float>(c1Local);
        inQueueB2.FreeTensor(b2Local);
    }
    __aicore__ inline void Aggregate(const AscendC::LocalTensor<float>& c2Local, const int bSplitIdx)
    {
        AscendC::LocalTensor<float> c1Local = outQueueCO1.DeQue<float>();

        AscendC::DataCopyParams dataCopyParams;
        dataCopyParams.blockCount = 1;
        dataCopyParams.blockLen = 2;
        AscendC::DataCopyEnhancedParams enhancedParams;
        enhancedParams.blockMode = AscendC::BlockMode::BLOCK_MODE_MATRIX;
        AscendC::DataCopy(c2Local[bSplitIdx * cSize / 2], c1Local, dataCopyParams, enhancedParams);

        outQueueCO1.FreeTensor(c1Local);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<float> c2Local = outQueueCO2.DeQue<float>();

        // transform nz to nd
        for (int i = 0; i < nBlocks; ++i) {
            AscendC::DataCopy(cGM[i * 16], c2Local[i * m * 16], { m, 2, 0, uint16_t((nBlocks - 1) * 2) });
        }

        outQueueCO2.FreeTensor(c2Local);
    }

private:
    AscendC::TPipe pipe;

    AscendC::TQue<AscendC::QuePosition::A1, 1> inQueueA1;
    AscendC::TQue<AscendC::QuePosition::A2, 1> inQueueA2;
    AscendC::TQue<AscendC::QuePosition::B1, 1> inQueueB1;
    AscendC::TQue<AscendC::QuePosition::B2, 2> inQueueB2;
    // dst queue
    AscendC::TQue<AscendC::QuePosition::CO1, 2> outQueueCO1;
    AscendC::TQue<AscendC::QuePosition::CO2, 1> outQueueCO2;

    AscendC::GlobalTensor<half> aGM, bGM;
    AscendC::GlobalTensor<float> cGM;

    uint16_t m = 32;
    uint16_t n = 32;
    uint16_t k = 32;

    uint16_t aSize, bSize, cSize, mBlocks, nBlocks, kBlocks;
};

extern "C" __global__ __aicore__ void matmul_custom(GM_ADDR a, GM_ADDR b, GM_ADDR c)
{
    KernelMatmul op;
    op.Init(a, b, c);
    op.Process();
}

#ifndef ASCENDC_CPU_DEBUG
// call of kernel function
void matmul_custom_do(uint32_t blockDim, void* l2ctrl, void* stream, uint8_t* a, uint8_t* b, uint8_t* c)
{
    matmul_custom<<<blockDim, l2ctrl, stream>>>(a, b, c);
}
#endif








示例：src1数据类型是half，src2数据类型是half，bias的数据类型是half，dst的数据类型是float，mmad含有矩阵乘偏置。以下样例支持的型号如下：

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品





            #include "kernel_operator.h"

class KernelMatmul {
public:
    __aicore__ inline KernelMatmul()
    {
        aSize = m * k;
        bSize = k * n;
        cSize = m * n;
    }
    __aicore__ inline void Init(__gm__ uint8_t *a, __gm__ uint8_t *b, __gm__ uint8_t *bias, __gm__ uint8_t *c)
    {
        aGM.SetGlobalBuffer((__gm__ half *)a);
        bGM.SetGlobalBuffer((__gm__ half *)b);
        cGM.SetGlobalBuffer((__gm__ float *)c);
        biasGM.SetGlobalBuffer((__gm__ half *)bias);
        pipe.InitBuffer(inQueueA1, 1, aSize * sizeof(half));
        pipe.InitBuffer(inQueueA2, 1, aSize * sizeof(half));
        pipe.InitBuffer(inQueueB1, 1, bSize * sizeof(half));
        pipe.InitBuffer(inQueueB2, 2, bSize * sizeof(half));
        pipe.InitBuffer(outQueueCO1, 1, cSize * sizeof(float));
        pipe.InitBuffer(inQueueC1, 1, n * sizeof(half));
        pipe.InitBuffer(outQueueC2, 1, n * sizeof(float));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        SplitA();
        SplitB();
        SplitBias();
        Compute();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<half> a1Local = inQueueA1.AllocTensor<half>();
        AscendC::LocalTensor<half> b1Local = inQueueB1.AllocTensor<half>();
        AscendC::LocalTensor<half> bias1Local = inQueueC1.AllocTensor<half>();
        AscendC::DataCopy(a1Local, aGM, aSize);
        AscendC::DataCopy(b1Local, bGM, bSize);
        AscendC::DataCopy(bias1Local, biasGM, n);
        inQueueA1.EnQue(a1Local);
        inQueueB1.EnQue(b1Local);
        inQueueC1.EnQue(bias1Local);
    }

    __aicore__ inline void SplitA()
    {
        AscendC::LocalTensor<half> a1Local = inQueueA1.DeQue<half>();
        AscendC::LocalTensor<half> a2Local = inQueueA2.AllocTensor<half>();
        AscendC::LoadData2DParams loadL0AParams;
        loadL0AParams.repeatTimes = 1;
        loadL0AParams.srcStride = 1;
        AscendC::LoadData(a2Local, a1Local, loadL0AParams);
        inQueueA2.EnQue<half>(a2Local);
        inQueueA1.FreeTensor(a1Local);
    }
    __aicore__ inline void SplitB()
    {
        AscendC::LocalTensor<half> b1Local = inQueueB1.DeQue<half>();
        AscendC::LocalTensor<half> b2Local = inQueueB2.AllocTensor<half>();
        AscendC::LoadData2DParams loadL0BParams;
        loadL0BParams.repeatTimes = 1;
        loadL0BParams.srcStride = 1;
        loadL0BParams.ifTranspose = true;
        AscendC::LoadData(b2Local, b1Local, loadL0BParams);
        inQueueB1.FreeTensor(b1Local);
        inQueueB2.EnQue<half>(b2Local);
    }
    __aicore__ inline void SplitBias()
    {
        AscendC::LocalTensor<half> bias1Local = inQueueC1.DeQue<half>();
        AscendC::LocalTensor<float> bias2Local = outQueueC2.AllocTensor<float>();
        AscendC::DataCopy(bias2Local, bias1Local, { 1, (uint16_t)(n * sizeof(float) / 64), 0, 0 });
        outQueueC2.EnQue<float>(bias2Local);
        inQueueC1.FreeTensor(bias1Local);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<half> a2Local = inQueueA2.DeQue<half>();
        AscendC::LocalTensor<half> b2Local = inQueueB2.DeQue<half>();
        AscendC::LocalTensor<float> bias2Local = outQueueC2.DeQue<float>();
        AscendC::LocalTensor<float> c1Local = outQueueCO1.AllocTensor<float>();
        AscendC::MmadParams mmadParams;
        mmadParams.m = m;
        mmadParams.n = n;
        mmadParams.k = k;
        mmadParams.cmatrixInitVal = false;
        AscendC::Mmad(c1Local, a2Local, b2Local, bias2Local, mmadParams);
        outQueueCO1.EnQue<float>(c1Local);
        inQueueA2.FreeTensor(a2Local);
        inQueueB2.FreeTensor(b2Local);
        outQueueC2.FreeTensor(bias2Local);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<float> c1Local = outQueueCO1.DeQue<float>();
        AscendC::FixpipeParamsV220 fixpipeParams;
        fixpipeParams.nSize = n;
        fixpipeParams.mSize = m;
        fixpipeParams.srcStride = m;
        fixpipeParams.dstStride = n;

        fixpipeParams.ndNum = 1;
        fixpipeParams.srcNdStride = 0;
        fixpipeParams.dstNdStride = 0;
        AscendC::Fixpipe(cGM, c1Local, fixpipeParams);
        outQueueCO1.FreeTensor(c1Local);
    }

private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::A1, 1> inQueueA1;
    AscendC::TQue<AscendC::QuePosition::A2, 1> inQueueA2;
    AscendC::TQue<AscendC::QuePosition::B1, 1> inQueueB1;
    AscendC::TQue<AscendC::QuePosition::B2, 1> inQueueB2;
    AscendC::TQue<AscendC::QuePosition::CO1, 1> outQueueCO1;
    AscendC::TQue<AscendC::QuePosition::C1, 1> inQueueC1;
    AscendC::TQue<AscendC::QuePosition::C2, 1> outQueueC2;

    AscendC::GlobalTensor<half> aGM;
    AscendC::GlobalTensor<half> bGM;
    AscendC::GlobalTensor<float> cGM;
    AscendC::GlobalTensor<half> biasGM;
    uint16_t m = 16, k = 16, n = 16;
    uint16_t aSize, bSize, cSize;
};

extern "C" __global__ __aicore__ void matmul_custom(GM_ADDR a, GM_ADDR b, GM_ADDR bias, GM_ADDR c)
{
    KernelMatmul op;
    op.Init(a, b, bias, c);
    op.Process();
}

#ifndef ASCENDC_CPU_DEBUG
// call of kernel function
void matmul_custom_do(uint32_t blockDim, void* l2ctrl, void* stream, uint8_t* a, uint8_t* b, uint8_t* bias, uint8_t* c)
{
    matmul_custom<<<blockDim, l2ctrl, stream>>>(a, b, bias, c);
}
#endif








父主题： 矩阵计算
