AlltoAll

功能说明

集合通信AlltoAll的任务下发接口，返回该任务的标识handleId给用户。AlltoAll的功能为：每张卡向通信域内所有卡发送相同数据量的数据，并从所有卡接收相同数据量的数据。结合原型中的参数，描述接口功能，具体为，第j张卡接收到来自第i张卡的sendBuf中第j块数据，并将该数据存放到本卡recvBuf中第i块的位置。

函数原型


           template <bool commit = false>
__aicore__ inline HcclHandle AlltoAll(GM_ADDR sendBuf, GM_ADDR recvBuf, uint64_t dataCount, HcclDataType dataType, uint64_t strideCount = 0, uint8_t repeat = 1);

参数说明

表1 模板参数说明
参数名	输入/输出	描述
commit	输入	bool类型。参数取值如下： true：在调用Prepare接口时，Commit同步通知服务端可以执行该通信任务。 false：在调用Prepare接口时，不通知服务端执行该通信任务。

表2 接口参数说明
参数名	输入/输出	描述
sendBuf	输入	源数据buffer地址。
recvBuf	输出	目的数据buffer地址，集合通信结果输出到此buffer中。
dataCount	输入	本卡向通信域内其它每张卡收发的数据量，单位为sizeof(dataType)。例如，通信域内共4张卡，每张卡的sendBuf中均有4个fp16的数据，那么dataCount=1。
dataType	输入	AlltoAll操作的数据类型，HcclDataType详细可参考表3。
strideCount	输入	多轮切分场景下，一次AlltoAll任务中，每张卡内参与通信的数据块间的间隔。默认值为0，表示数据块内存连续。 strideCount=0，每张卡内参与通信的数据块内存连续。卡rank_j收到来自卡rank_i的sendBuf中第j块数据，且数据块间的偏移数据量为jdataCount，并将该数据存放于本卡recvBuf中第i块的位置，且偏移数据量为idataCount。 strideCount>0，每张卡内参与通信的相邻数据块的起始地址偏移数据量为strideCount。卡rank_j收到来自卡rank_i的sendBuf中第j块数据，且数据块间的偏移数据量为jstrideCount，并将该数据存放于本卡recvBuf中第i块的位置，且偏移数据量为istrideCount。注意：上述的偏移数据量为数据个数，单位为sizeof(dataType)。
repeat	输入	一次下发的AlltoAll通信任务个数。repeat取值≥1，默认值为1。当repeat>1时，每轮AlltoAll任务的sendBuf和recvBuf地址由服务端更新，每一轮任务i的更新公式如下： sendBuf[i] = sendBuf + dataCount * sizeof(datatype) * i, i∈[0, repeat) recvBuf[i] = recvBuf + dataCount * sizeof(datatype) * i, i∈[0, repeat) 注意：当设置repeat>1时，须与strideCount参数配合使用，规划通信数据地址。

返回值

返回该任务的标识handleId，handleId大于等于0。调用失败时，返回 -1。

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

注意事项

调用本接口前确保已调用过Init接口
该接口只能在AI Cube核或者AI Vector核两者之一上调用
只有0核能够下发该通信任务

调用示例

非多轮切分场景

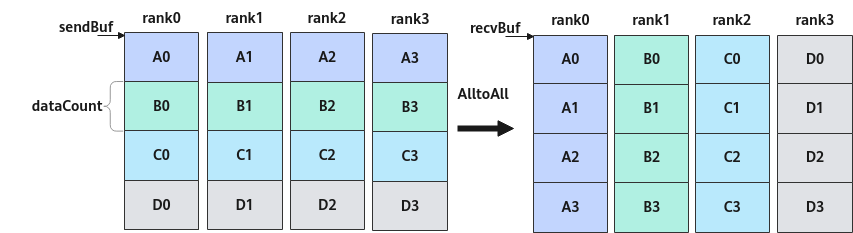

4张卡执行AlltoAll通信任务。非多轮切分场景下，每张卡上的数据块和数据量一致，如下图中每张卡的A\B\C\D数据块，数据量均为dataCount。

图1 非多轮切分场景下4卡AlltoAll通信
点击放大


             GM_ADDR contextGM = GetHcclContext<HCCL_GROUP_ID_0>(); // AscendC自定义算子工程中获取第0个通信域context
Hccl hccl;
if (g_coreType == AIV) {  // 指定V核通信
    hccl.Init(contextGM);
    HcclHandle handleId = hccl.AlltoAll<true>(sendBuf, recvBuf, dataCount, HcclDataType::HCCL_DATA_TYPE_FP16);
    hccl.Wait(handleId);
    SyncAll<true>();  // V核全同步，防止0核执行过快，提前调用hccl.Finalize()接口，导致其他核Wait卡死
    hccl.Finalize();
}

多轮切分场景

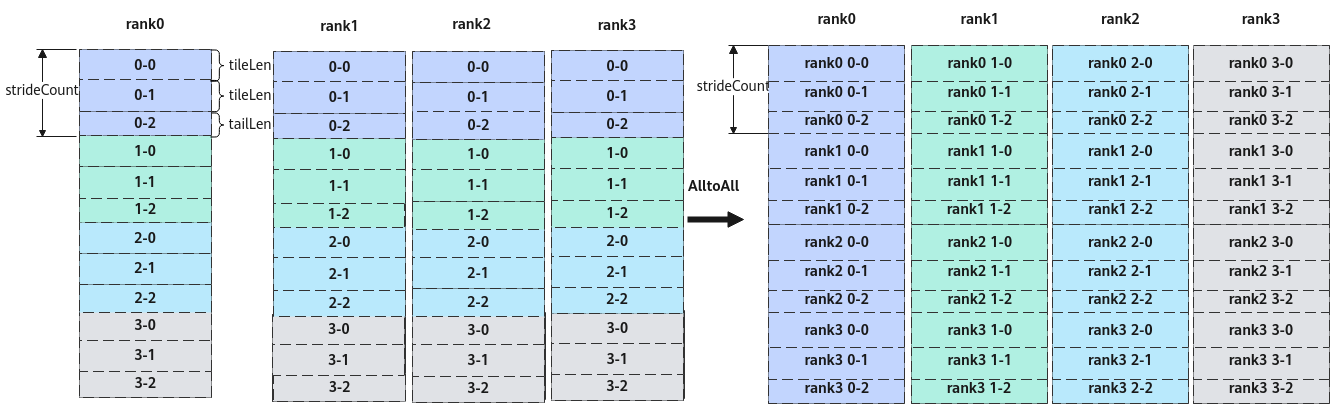

使能多轮切分，等效处理上述示例通信。在每张卡的数据均分成4块（A\B\C\D）的基础上，将每一块继续切分若干块。本例中继续切分3块，如下图所示，被继续切分成的3块数据包括，2个数据量为tileLen的数据块，1个数据量为tailLen的尾块。切分后，需要分3轮进行AlltoAll通信任务，将等效上述非多轮切分的通信结果。

图2 3轮切分场景下4卡AlltoAll通信
点击放大

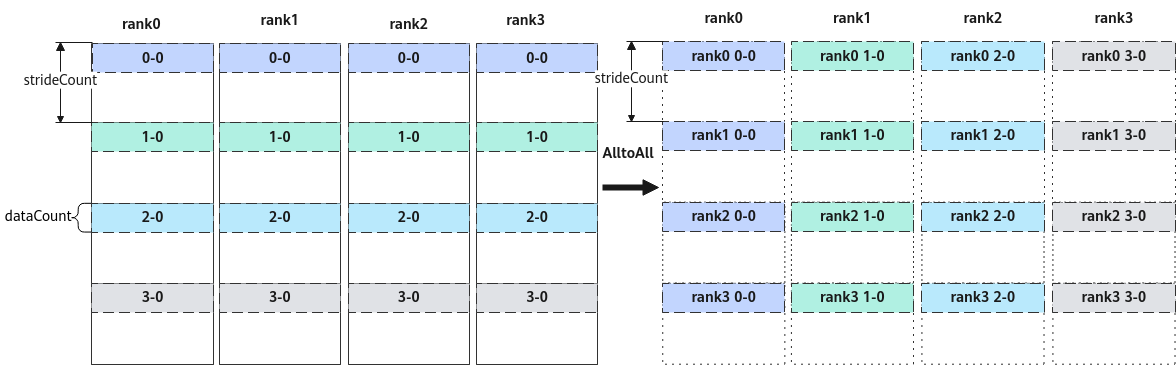

具体实现为，第1轮通信，每个rank上0-0\1-0\2-0\3-0数据块进行AlltoAll处理；同一个卡上，参与通信的相邻数据块的间隔为参数strideCount的取值。第2轮通信，每个rank上0-1\1-1\2-1\3-1数据块进行AlltoAll处理。第3轮通信，每个rank上0-2\1-2\2-2\3-2数据块进行AlltoAll处理。第1轮通信的图示及代码示例如下。

图3 第一轮4卡AlltoAll图示
点击放大





             extern "C" __global__ __aicore__ void alltoall_custom(GM_ADDR xGM, GM_ADDR yGM) {
    constexpr uint32_t tileNum = 2U;   // 首块数量
    constexpr uint64_t tileLen = 128U; // 首块数据个数
    constexpr uint32_t tailNum = 1U;   // 尾块数量
    constexpr uint64_t tailLen = 100U; // 尾块数据个数
    auto sendBuf = xGM;  // xGM为AlltoAll的输入GM地址
    auto recvBuf = yGM;  // yGM为AlltoAll的输出GM地址
    GM_ADDR contextGM = GetHcclContext<HCCL_GROUP_ID_0>(); // AscendC自定义算子工程中获取第0个通信域context
    Hccl hccl;
    if (g_coreType == AIV) {  // 指定V核通信
        hccl.Init(contextGM);
        uint64_t strideCount = tileLen * tileNum + tailLen * tailNum;
        // 2个首块处理
        HcclHandle handleId1 = hccl.AlltoAll<true>(sendBuf, recvBuf, tileLen, HcclDataType::HCCL_DATA_TYPE_FP16, strideCount, tileNum);
        // 1个尾块处理
        constexper uint32_t kSizeOfFloat16 = 2U;
        sendBuf += tileLen * tileNum * kSizeOfFloat16;
        recvBuf += tileLen * tileNum * kSizeOfFloat16;
        HcclHandle handleId2 = hccl.AlltoAll<true>(sendBuf, recvBuf, tailLen, HcclDataType::HCCL_DATA_TYPE_FP16, strideCount, tailNum);

        hccl.Wait(handleId1);
        hccl.Wait(handleId2);
        SyncAll<true>();  // 全V核同步，防止0核执行过快，提前调用hccl.Finalize()接口，导致其他核Wait卡死
        hccl.Finalize();
    }
}
