vec_trans_scatter
功能说明
NCHW转换成NC1HWC0格式。如果是数据类型是float32 int32,uint32, int16,unint16,float16, 则C0=16, 如果数据类型是uint8,int8,则C0=32.
函数原型
vec_trans_scatter (dst_high_half, src_high_half, dst_list, src_list, repeat_times, dst_rep_stride, src_rep_stride)
参数说明
参数名称 |
输入/输出 |
含义 |
---|---|---|
dst_high_half |
输入 |
指定 dst_list[*] 的数据存储到 block 的高半部还是低半部,该配置只支持 int8/uint8 的数据类型。 支持的数据类型为 bool,有以下两种取值:
|
src_high_half |
输入 |
指定 src_list[*] 的数据从 block 的高半部还是低半部读取,该配置只支持int8/uint8的数据类型。 支持的数据类型为 bool,有以下两种取值:
|
dst_list |
输出 |
矢量目的操作数序列,其中元素为每个目的操作数起始位置。 Tensor的scope为Unified Buffer。 Atlas 200/300/500 推理产品,支持的数据类型为Tensor(int8/uint8/int16/uint16/float16/int32/uint32/float32)。 Atlas 训练系列产品,支持的数据类型为Tensor(int8/uint8/int16/uint16/float16/int32/uint32/float32)。 Atlas推理系列产品AI Core,支持的数据类型为Tensor(int8/uint8/int16/uint16/float16/int32/uint32/float32)。 Atlas推理系列产品Vector Core,支持的数据类型为Tensor(int8/uint8/int16/uint16/float16/int32/uint32/float32)。 Atlas 200/500 A2推理产品 ,支持的数据类型为:Tensor(int16/uint16/int8/uint8/int32/uint32)。 Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:Tensor(int8/uint8/int16/uint16/float16/int32/uint32/float32)。 |
src_list |
输入 |
矢量源操作数序列,其中元素为每个源操作数起始位置,支持的数据类型应与 dst_list 一致。 Tensor的scope为Unified Buffer。 |
repeat_times |
输入 |
重复迭代次数,repeat_times∈[0,255],单位:block。支持的数据类型:Scalar(int16/int32/int64/uint16/uint32/uint64)、立即数(int)、Expr(int16/int32/int64/uint16/uint32/uint64)。 注意事项: 当 repeat_times 大于 1 时,第一次 repeat 中目的操作数/源操作数的有效起始位置为 dst_list/src_list 序列输入的起始位置,第二次需要加上 dst_rep_stride/src_rep_stride, 以此类推。 |
dst_rep_stride |
输入 |
相邻迭代间,目的操作数相同 block 地址 stride,dst_rep_stride∈[0,65535],单位:block。支持的数据类型:Scalar(int16/int32/int64/uint16/uint32/uint64)、立即数(int)、Expr(int16/int32/int64/uint16/uint32/uint64) |
src_rep_stride |
输入 |
相邻迭代间,源操作数相同 block 地址 stride,src_rep_stride∈[0,65535],单位:block。支持的数据类型:Scalar(int16/int32/int64/uint16/uint32/uint64)、立即数(int)、Expr(int16/int32/int64/uint16/uint32/uint64) |
支持的型号
Atlas 200/300/500 推理产品
Atlas 训练系列产品
Atlas推理系列产品AI Core
Atlas推理系列产品Vector Core
Atlas 200/500 A2推理产品
Atlas A2训练系列产品/Atlas 800I A2推理产品
注意事项
- 一般用法是将src_list/dst_list中的每个元素配置为每个HW平面的起点。
- 为了性能更优,int8/uint8 时建议先固定 dstHighHalf、srcHighHalf,在HW方向 repeat后,再改变dstHighHalf、srcHighHalf。
- mask值不影响这个API的执行。
- 当src_list和dst_list 数据类型为int32/uint32/float32时, 需预留出11KB的编译空间。
- 为了节省地址空间,开发者可以定义一个Tensor,供源操作数与目的操作数同时使用(即地址重叠),相关约束如下:
- 对于单次repeat(repeat_times=1),且源操作数序列与目的操作数序列之间要求100%完全重叠,不支持部分重叠,且每一个block都必须相等。
- 对于多次repeat(repeat_times>1),若源操作数序列与目的操作数序列之间存在依赖,即第N次迭代的目的操作数是第N+1次的源操作数,这种情况是不支持地址重叠的。
- 操作数地址偏移对齐要求请见通用约束。
返回值
无
调用示例
调用示例一
tik_instance = tik.Tik() shape = (3, 32, 16) dtype = "int8" # 迭代次数 repeat_time = 3 # 相邻两次迭代之间地址间隔,单位为32B dst_rep_stride = 16 src_rep_stride = 16 src_gm = tik_instance.Tensor(dtype, shape, name="src_gm", scope=tik.scope_gm) src_ub = tik_instance.Tensor(dtype, shape, name="src_ub", scope=tik.scope_ubuf) dst0_gm = tik_instance.Tensor(dtype, shape, name="dst0_gm", scope=tik.scope_gm) dst_gm = tik_instance.Tensor(dtype, shape, name="dst_gm", scope=tik.scope_gm) dst_ub = tik_instance.Tensor(dtype, shape, name="dst_ub", scope=tik.scope_ubuf) # 指定 dst/src_list[*] 的数据存储到 block 的高半部还是低半部,该配置只支持 int8/uint8 的数据类型 dstHighHalf = False srcHighHalf = True # 拷贝用户输入数据到src ubuf, 此处暂不对data_move 进行说明,详细参数说明请参见data_move章节 tik_instance.data_move(src_ub, src_gm, 0, 1, 48, 0, 0) # 由于vec_dup 不支持int8, 为了方便观察结果,此处使用外部传入数据进行置零 tik_instance.data_move(dst_ub, dst0_gm, 0, 1, 48, 0, 0) dst_list = [dst_ub[32 * i] for i in range(16)] src_list = [src_ub[32 * i] for i in range(16)] tik_instance.vec_trans_scatter(dstHighHalf, srcHighHalf, dst_list, src_list, repeat_time, dst_rep_stride, src_rep_stride) # 将计算结果拷贝到目标gm, 此处暂不对data_move 进行说明,详细参数说明请参见data_move章节 tik_instance.data_move(dst_gm, dst_ub, 0, 1, 48, 0, 0) tik_instance.BuildCCE(kernel_name="vec_trans_scatter", inputs=[src_gm, dst0_gm], outputs=[dst_gm])
结果示例:
输入数据(src_gm): [[[ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127]] [[ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127]] [[ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127]]] 输出数据(dst_gm): [[[ 16 48 80 112 16 48 80 112 16 48 80 112 16 48 80 112] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 17 49 81 113 17 49 81 113 17 49 81 113 17 49 81 113] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 18 50 82 114 18 50 82 114 18 50 82 114 18 50 82 114] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 19 51 83 115 19 51 83 115 19 51 83 115 19 51 83 115] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 20 52 84 116 20 52 84 116 20 52 84 116 20 52 84 116] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 21 53 85 117 21 53 85 117 21 53 85 117 21 53 85 117] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 22 54 86 118 22 54 86 118 22 54 86 118 22 54 86 118] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 23 55 87 119 23 55 87 119 23 55 87 119 23 55 87 119] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 24 56 88 120 24 56 88 120 24 56 88 120 24 56 88 120] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 25 57 89 121 25 57 89 121 25 57 89 121 25 57 89 121] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 26 58 90 122 26 58 90 122 26 58 90 122 26 58 90 122] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 27 59 91 123 27 59 91 123 27 59 91 123 27 59 91 123] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 28 60 92 124 28 60 92 124 28 60 92 124 28 60 92 124] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 29 61 93 125 29 61 93 125 29 61 93 125 29 61 93 125] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 30 62 94 126 30 62 94 126 30 62 94 126 30 62 94 126] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 31 63 95 127 31 63 95 127 31 63 95 127 31 63 95 127] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0]] [[ 16 48 80 112 16 48 80 112 16 48 80 112 16 48 80 112] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 17 49 81 113 17 49 81 113 17 49 81 113 17 49 81 113] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 18 50 82 114 18 50 82 114 18 50 82 114 18 50 82 114] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 19 51 83 115 19 51 83 115 19 51 83 115 19 51 83 115] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 20 52 84 116 20 52 84 116 20 52 84 116 20 52 84 116] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 21 53 85 117 21 53 85 117 21 53 85 117 21 53 85 117] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 22 54 86 118 22 54 86 118 22 54 86 118 22 54 86 118] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 23 55 87 119 23 55 87 119 23 55 87 119 23 55 87 119] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 24 56 88 120 24 56 88 120 24 56 88 120 24 56 88 120] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 25 57 89 121 25 57 89 121 25 57 89 121 25 57 89 121] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 26 58 90 122 26 58 90 122 26 58 90 122 26 58 90 122] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 27 59 91 123 27 59 91 123 27 59 91 123 27 59 91 123] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 28 60 92 124 28 60 92 124 28 60 92 124 28 60 92 124] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 29 61 93 125 29 61 93 125 29 61 93 125 29 61 93 125] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 30 62 94 126 30 62 94 126 30 62 94 126 30 62 94 126] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 31 63 95 127 31 63 95 127 31 63 95 127 31 63 95 127] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0]] [[ 16 48 80 112 16 48 80 112 16 48 80 112 16 48 80 112] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 17 49 81 113 17 49 81 113 17 49 81 113 17 49 81 113] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 18 50 82 114 18 50 82 114 18 50 82 114 18 50 82 114] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 19 51 83 115 19 51 83 115 19 51 83 115 19 51 83 115] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 20 52 84 116 20 52 84 116 20 52 84 116 20 52 84 116] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 21 53 85 117 21 53 85 117 21 53 85 117 21 53 85 117] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 22 54 86 118 22 54 86 118 22 54 86 118 22 54 86 118] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 23 55 87 119 23 55 87 119 23 55 87 119 23 55 87 119] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 24 56 88 120 24 56 88 120 24 56 88 120 24 56 88 120] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 25 57 89 121 25 57 89 121 25 57 89 121 25 57 89 121] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 26 58 90 122 26 58 90 122 26 58 90 122 26 58 90 122] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 27 59 91 123 27 59 91 123 27 59 91 123 27 59 91 123] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 28 60 92 124 28 60 92 124 28 60 92 124 28 60 92 124] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 29 61 93 125 29 61 93 125 29 61 93 125 29 61 93 125] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 30 62 94 126 30 62 94 126 30 62 94 126 30 62 94 126] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0] [ 31 63 95 127 31 63 95 127 31 63 95 127 31 63 95 127] [ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0]]]
调用示例二
tik_instance = tik.Tik(disable_debug=False) shape = (3, 16, 16) dtype = "float16" # 迭代次数 repeat_time = 3 # 相邻两次迭代之间地址间隔,单位为32B dst_rep_stride = 16 src_rep_stride = 16 src_gm = tik_instance.Tensor(dtype, shape, name="src_gm", scope=tik.scope_gm) src_ub = tik_instance.Tensor(dtype, shape, name="src_ub", scope=tik.scope_ubuf) dst0_gm = tik_instance.Tensor(dtype, shape, name="dst0_gm", scope=tik.scope_gm) dst_gm = tik_instance.Tensor(dtype, shape, name="dst_gm", scope=tik.scope_gm) dst_ub = tik_instance.Tensor(dtype, shape, name="dst_ub", scope=tik.scope_ubuf) # 指定 dst/src_list[*] 的数据存储到 block 的高半部还是低半部,该配置只支持 int8/uint8 的数据类型 dstHighHalf = False srcHighHalf = False # 拷贝用户输入数据到src ubuf, 此处暂不对data_move 进行说明,详细参数说明请参见data_move章节 tik_instance.data_move(src_ub, src_gm, 0, 1, 48, 0, 0) dst_list = [dst_ub[16 * i] for i in range(16)] src_list = [src_ub[16 * i] for i in range(16)] tik_instance.vec_trans_scatter(dstHighHalf, srcHighHalf, dst_list, src_list, repeat_time, dst_rep_stride, src_rep_stride) # 将计算结果拷贝到目标gm, 此处暂不对data_move 进行说明,详细参数说明请参见data_move章节 tik_instance.data_move(dst_gm, dst_ub, 0, 1, 48, 0, 0) tik_instance.BuildCCE(kernel_name="vec_trans_scatter", inputs=[src_gm], outputs=[dst_gm])
结果示例:
输入数据(src_gm): [[[ 0. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15.] [ 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31.] [ 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47.] [ 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63.] [ 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79.] [ 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95.] [ 96. 97. 98. 99. 100. 101. 102. 103. 104. 105. 106. 107. 108. 109. 110. 111.] [112. 113. 114. 115. 116. 117. 118. 119. 120. 121. 122. 123. 124. 125. 126. 127.] [128. 129. 130. 131. 132. 133. 134. 135. 136. 137. 138. 139. 140. 141. 142. 143.] [144. 145. 146. 147. 148. 149. 150. 151. 152. 153. 154. 155. 156. 157. 158. 159.] [160. 161. 162. 163. 164. 165. 166. 167. 168. 169. 170. 171. 172. 173. 174. 175.] [176. 177. 178. 179. 180. 181. 182. 183. 184. 185. 186. 187. 188. 189. 190. 191.] [192. 193. 194. 195. 196. 197. 198. 199. 200. 201. 202. 203. 204. 205. 206. 207.] [208. 209. 210. 211. 212. 213. 214. 215. 216. 217. 218. 219. 220. 221. 222. 223.] [224. 225. 226. 227. 228. 229. 230. 231. 232. 233. 234. 235. 236. 237. 238. 239.] [240. 241. 242. 243. 244. 245. 246. 247. 248. 249. 250. 251. 252. 253. 254. 255.]] [[256. 257. 258. 259. 260. 261. 262. 263. 264. 265. 266. 267. 268. 269. 270. 271.] [272. 273. 274. 275. 276. 277. 278. 279. 280. 281. 282. 283. 284. 285. 286. 287.] [288. 289. 290. 291. 292. 293. 294. 295. 296. 297. 298. 299. 300. 301. 302. 303.] [304. 305. 306. 307. 308. 309. 310. 311. 312. 313. 314. 315. 316. 317. 318. 319.] [320. 321. 322. 323. 324. 325. 326. 327. 328. 329. 330. 331. 332. 333. 334. 335.] [336. 337. 338. 339. 340. 341. 342. 343. 344. 345. 346. 347. 348. 349. 350. 351.] [352. 353. 354. 355. 356. 357. 358. 359. 360. 361. 362. 363. 364. 365. 366. 367.] [368. 369. 370. 371. 372. 373. 374. 375. 376. 377. 378. 379. 380. 381. 382. 383.] [384. 385. 386. 387. 388. 389. 390. 391. 392. 393. 394. 395. 396. 397. 398. 399.] [400. 401. 402. 403. 404. 405. 406. 407. 408. 409. 410. 411. 412. 413. 414. 415.] [416. 417. 418. 419. 420. 421. 422. 423. 424. 425. 426. 427. 428. 429. 430. 431.] [432. 433. 434. 435. 436. 437. 438. 439. 440. 441. 442. 443. 444. 445. 446. 447.] [448. 449. 450. 451. 452. 453. 454. 455. 456. 457. 458. 459. 460. 461. 462. 463.] [464. 465. 466. 467. 468. 469. 470. 471. 472. 473. 474. 475. 476. 477. 478. 479.] [480. 481. 482. 483. 484. 485. 486. 487. 488. 489. 490. 491. 492. 493. 494. 495.] [496. 497. 498. 499. 500. 501. 502. 503. 504. 505. 506. 507. 508. 509. 510. 511.]] [[512. 513. 514. 515. 516. 517. 518. 519. 520. 521. 522. 523. 524. 525. 526. 527.] [528. 529. 530. 531. 532. 533. 534. 535. 536. 537. 538. 539. 540. 541. 542. 543.] [544. 545. 546. 547. 548. 549. 550. 551. 552. 553. 554. 555. 556. 557. 558. 559.] [560. 561. 562. 563. 564. 565. 566. 567. 568. 569. 570. 571. 572. 573. 574. 575.] [576. 577. 578. 579. 580. 581. 582. 583. 584. 585. 586. 587. 588. 589. 590. 591.] [592. 593. 594. 595. 596. 597. 598. 599. 600. 601. 602. 603. 604. 605. 606. 607.] [608. 609. 610. 611. 612. 613. 614. 615. 616. 617. 618. 619. 620. 621. 622. 623.] [624. 625. 626. 627. 628. 629. 630. 631. 632. 633. 634. 635. 636. 637. 638. 639.] [640. 641. 642. 643. 644. 645. 646. 647. 648. 649. 650. 651. 652. 653. 654. 655.] [656. 657. 658. 659. 660. 661. 662. 663. 664. 665. 666. 667. 668. 669. 670. 671.] [672. 673. 674. 675. 676. 677. 678. 679. 680. 681. 682. 683. 684. 685. 686. 687.] [688. 689. 690. 691. 692. 693. 694. 695. 696. 697. 698. 699. 700. 701. 702. 703.] [704. 705. 706. 707. 708. 709. 710. 711. 712. 713. 714. 715. 716. 717. 718. 719.] [720. 721. 722. 723. 724. 725. 726. 727. 728. 729. 730. 731. 732. 733. 734. 735.] [736. 737. 738. 739. 740. 741. 742. 743. 744. 745. 746. 747. 748. 749. 750. 751.] [752. 753. 754. 755. 756. 757. 758. 759. 760. 761. 762. 763. 764. 765. 766. 767.]]] 输出数据(dst_gm): [[[ 0. 16. 32. 48. 64. 80. 96. 112. 128. 144. 160. 176. 192. 208. 224. 240.] [ 1. 17. 33. 49. 65. 81. 97. 113. 129. 145. 161. 177. 193. 209. 225. 241.] [ 2. 18. 34. 50. 66. 82. 98. 114. 130. 146. 162. 178. 194. 210. 226. 242.] [ 3. 19. 35. 51. 67. 83. 99. 115. 131. 147. 163. 179. 195. 211. 227. 243.] [ 4. 20. 36. 52. 68. 84. 100. 116. 132. 148. 164. 180. 196. 212. 228. 244.] [ 5. 21. 37. 53. 69. 85. 101. 117. 133. 149. 165. 181. 197. 213. 229. 245.] [ 6. 22. 38. 54. 70. 86. 102. 118. 134. 150. 166. 182. 198. 214. 230. 246.] [ 7. 23. 39. 55. 71. 87. 103. 119. 135. 151. 167. 183. 199. 215. 231. 247.] [ 8. 24. 40. 56. 72. 88. 104. 120. 136. 152. 168. 184. 200. 216. 232. 248.] [ 9. 25. 41. 57. 73. 89. 105. 121. 137. 153. 169. 185. 201. 217. 233. 249.] [ 10. 26. 42. 58. 74. 90. 106. 122. 138. 154. 170. 186. 202. 218. 234. 250.] [ 11. 27. 43. 59. 75. 91. 107. 123. 139. 155. 171. 187. 203. 219. 235. 251.] [ 12. 28. 44. 60. 76. 92. 108. 124. 140. 156. 172. 188. 204. 220. 236. 252.] [ 13. 29. 45. 61. 77. 93. 109. 125. 141. 157. 173. 189. 205. 221. 237. 253.] [ 14. 30. 46. 62. 78. 94. 110. 126. 142. 158. 174. 190. 206. 222. 238. 254.] [ 15. 31. 47. 63. 79. 95. 111. 127. 143. 159. 175. 191. 207. 223. 239. 255.]] [[256. 272. 288. 304. 320. 336. 352. 368. 384. 400. 416. 432. 448. 464. 480. 496.] [257. 273. 289. 305. 321. 337. 353. 369. 385. 401. 417. 433. 449. 465. 481. 497.] [258. 274. 290. 306. 322. 338. 354. 370. 386. 402. 418. 434. 450. 466. 482. 498.] [259. 275. 291. 307. 323. 339. 355. 371. 387. 403. 419. 435. 451. 467. 483. 499.] [260. 276. 292. 308. 324. 340. 356. 372. 388. 404. 420. 436. 452. 468. 484. 500.] [261. 277. 293. 309. 325. 341. 357. 373. 389. 405. 421. 437. 453. 469. 485. 501.] [262. 278. 294. 310. 326. 342. 358. 374. 390. 406. 422. 438. 454. 470. 486. 502.] [263. 279. 295. 311. 327. 343. 359. 375. 391. 407. 423. 439. 455. 471. 487. 503.] [264. 280. 296. 312. 328. 344. 360. 376. 392. 408. 424. 440. 456. 472. 488. 504.] [265. 281. 297. 313. 329. 345. 361. 377. 393. 409. 425. 441. 457. 473. 489. 505.] [266. 282. 298. 314. 330. 346. 362. 378. 394. 410. 426. 442. 458. 474. 490. 506.] [267. 283. 299. 315. 331. 347. 363. 379. 395. 411. 427. 443. 459. 475. 491. 507.] [268. 284. 300. 316. 332. 348. 364. 380. 396. 412. 428. 444. 460. 476. 492. 508.] [269. 285. 301. 317. 333. 349. 365. 381. 397. 413. 429. 445. 461. 477. 493. 509.] [270. 286. 302. 318. 334. 350. 366. 382. 398. 414. 430. 446. 462. 478. 494. 510.] [271. 287. 303. 319. 335. 351. 367. 383. 399. 415. 431. 447. 463. 479. 495. 511.]] [[512. 528. 544. 560. 576. 592. 608. 624. 640. 656. 672. 688. 704. 720. 736. 752.] [513. 529. 545. 561. 577. 593. 609. 625. 641. 657. 673. 689. 705. 721. 737. 753.] [514. 530. 546. 562. 578. 594. 610. 626. 642. 658. 674. 690. 706. 722. 738. 754.] [515. 531. 547. 563. 579. 595. 611. 627. 643. 659. 675. 691. 707. 723. 739. 755.] [516. 532. 548. 564. 580. 596. 612. 628. 644. 660. 676. 692. 708. 724. 740. 756.] [517. 533. 549. 565. 581. 597. 613. 629. 645. 661. 677. 693. 709. 725. 741. 757.] [518. 534. 550. 566. 582. 598. 614. 630. 646. 662. 678. 694. 710. 726. 742. 758.] [519. 535. 551. 567. 583. 599. 615. 631. 647. 663. 679. 695. 711. 727. 743. 759.] [520. 536. 552. 568. 584. 600. 616. 632. 648. 664. 680. 696. 712. 728. 744. 760.] [521. 537. 553. 569. 585. 601. 617. 633. 649. 665. 681. 697. 713. 729. 745. 761.] [522. 538. 554. 570. 586. 602. 618. 634. 650. 666. 682. 698. 714. 730. 746. 762.] [523. 539. 555. 571. 587. 603. 619. 635. 651. 667. 683. 699. 715. 731. 747. 763.] [524. 540. 556. 572. 588. 604. 620. 636. 652. 668. 684. 700. 716. 732. 748. 764.] [525. 541. 557. 573. 589. 605. 621. 637. 653. 669. 685. 701. 717. 733. 749. 765.] [526. 542. 558. 574. 590. 606. 622. 638. 654. 670. 686. 702. 718. 734. 750. 766.] [527. 543. 559. 575. 591. 607. 623. 639. 655. 671. 687. 703. 719. 735. 751. 767.]]]
调用示例三,48*16转为16*48
tik_instance = tik.Tik(disable_debug=False) kernel_name = "test_vnchwconv_b32_48_16" shape_src = (48, 16) shape_dst = (16, 48) x = 12 dst_ub = tik_instance.Tensor("int32", shape_dst, tik.scope_ubuf, "dst_ub") dst_gm = tik_instance.Tensor("int32", shape_dst, tik.scope_gm, "dst_gm") src_ub = tik_instance.Tensor("int32", shape_src, tik.scope_ubuf, "src_ub") src_gm = tik_instance.Tensor("int32", shape_src, tik.scope_gm, "src_gm") tik_instance.data_move(src_ub, src_gm, 0, x, 8, 0, 0) tik_instance.vector_dup(64, dst_ub, 1, x, 1, 8) dst_list = [i for i in range(16)] src_list = [i for i in range(16)] for j in range(3): for i in range(16): a = i // 2 * 48 if i % 2 == 1: a += 8 src_list[i] = src_ub[i*16+j*256] dst_list[i] = dst_ub[a+j*16] tik_instance.vec_trans_scatter(False, False, dst_list, src_list, 1, 0, 0) for j in range(3): for i in range(16): a = i // 2 * 48 if i % 2 == 1: a += 8 src_list[i] = src_ub[i*16+j*256+8] dst_list[i] = dst_ub[a+j*16+384] tik_instance.vec_trans_scatter(False, False, dst_list, src_list, 1, 0, 0) tik_instance.data_move(dst_gm, dst_ub, 0, x, 8, 0, 0) tik_instance.BuildCCE(kernel_name, [src_gm], [dst_gm])
计算方式:

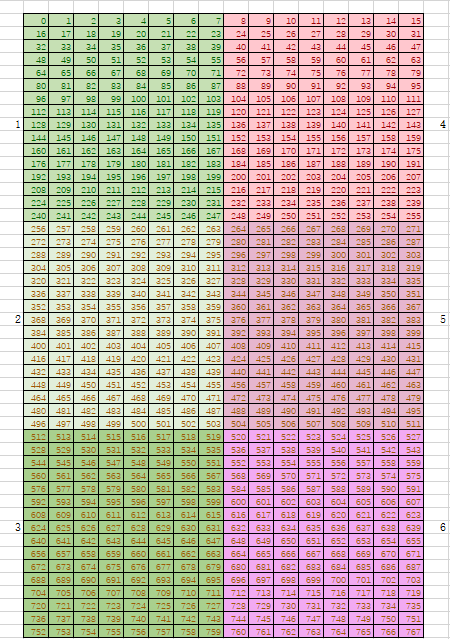

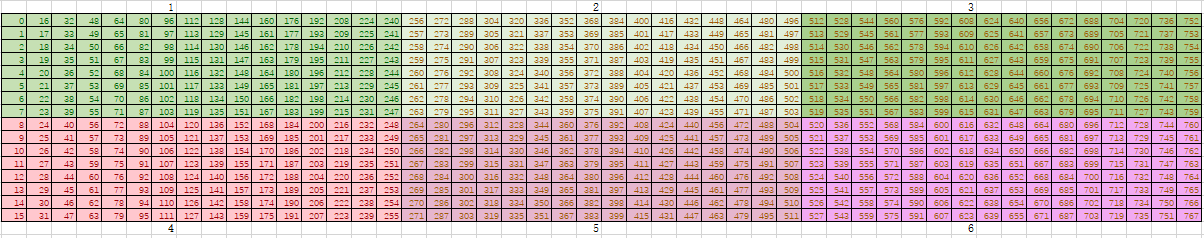

一种颜色代表一次计算,图1的数字区域转到图2对应的数字区域
计算顺序中,src选取和dst写入对应的都是11,22,33,44,55,66
结果示例:
输入数据(src_gm): [[ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15] [ 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31] [ 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47] [ 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63] [ 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79] [ 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95] [ 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111] [112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127] [128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143] [144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159] [160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175] [176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191] [192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207] [208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223] [224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239] [240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255] [256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271] [272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287] [288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303] [304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319] [320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335] [336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351] [352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367] [368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383] [384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399] [400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415] [416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431] [432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447] [448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463] [464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479] [480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495] [496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511] [512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527] [528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543] [544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559] [560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575] [576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591] [592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607] [608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623] [624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639] [640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655] [656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671] [672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687] [688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703] [704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719] [720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735] [736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751] [752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767]] 输出数据(dst_gm): [[ 0 16 32 48 64 80 96 112 128 144 160 176 192 208 224 240 256 272 288 304 320 336 352 368 384 400 416 432 448 464 480 496 512 528 544 560 576 592 608 624 640 656 672 688 704 720 736 752] [ 1 17 33 49 65 81 97 113 129 145 161 177 193 209 225 241 257 273 289 305 321 337 353 369 385 401 417 433 449 465 481 497 513 529 545 561 577 593 609 625 641 657 673 689 705 721 737 753] [ 2 18 34 50 66 82 98 114 130 146 162 178 194 210 226 242 258 274 290 306 322 338 354 370 386 402 418 434 450 466 482 498 514 530 546 562 578 594 610 626 642 658 674 690 706 722 738 754] [ 3 19 35 51 67 83 99 115 131 147 163 179 195 211 227 243 259 275 291 307 323 339 355 371 387 403 419 435 451 467 483 499 515 531 547 563 579 595 611 627 643 659 675 691 707 723 739 755] [ 4 20 36 52 68 84 100 116 132 148 164 180 196 212 228 244 260 276 292 308 324 340 356 372 388 404 420 436 452 468 484 500 516 532 548 564 580 596 612 628 644 660 676 692 708 724 740 756] [ 5 21 37 53 69 85 101 117 133 149 165 181 197 213 229 245 261 277 293 309 325 341 357 373 389 405 421 437 453 469 485 501 517 533 549 565 581 597 613 629 645 661 677 693 709 725 741 757] [ 6 22 38 54 70 86 102 118 134 150 166 182 198 214 230 246 262 278 294 310 326 342 358 374 390 406 422 438 454 470 486 502 518 534 550 566 582 598 614 630 646 662 678 694 710 726 742 758] [ 7 23 39 55 71 87 103 119 135 151 167 183 199 215 231 247 263 279 295 311 327 343 359 375 391 407 423 439 455 471 487 503 519 535 551 567 583 599 615 631 647 663 679 695 711 727 743 759] [ 8 24 40 56 72 88 104 120 136 152 168 184 200 216 232 248 264 280 296 312 328 344 360 376 392 408 424 440 456 472 488 504 520 536 552 568 584 600 616 632 648 664 680 696 712 728 744 760] [ 9 25 41 57 73 89 105 121 137 153 169 185 201 217 233 249 265 281 297 313 329 345 361 377 393 409 425 441 457 473 489 505 521 537 553 569 585 601 617 633 649 665 681 697 713 729 745 761] [ 10 26 42 58 74 90 106 122 138 154 170 186 202 218 234 250 266 282 298 314 330 346 362 378 394 410 426 442 458 474 490 506 522 538 554 570 586 602 618 634 650 666 682 698 714 730 746 762] [ 11 27 43 59 75 91 107 123 139 155 171 187 203 219 235 251 267 283 299 315 331 347 363 379 395 411 427 443 459 475 491 507 523 539 555 571 587 603 619 635 651 667 683 699 715 731 747 763] [ 12 28 44 60 76 92 108 124 140 156 172 188 204 220 236 252 268 284 300 316 332 348 364 380 396 412 428 444 460 476 492 508 524 540 556 572 588 604 620 636 652 668 684 700 716 732 748 764] [ 13 29 45 61 77 93 109 125 141 157 173 189 205 221 237 253 269 285 301 317 333 349 365 381 397 413 429 445 461 477 493 509 525 541 557 573 589 605 621 637 653 669 685 701 717 733 749 765] [ 14 30 46 62 78 94 110 126 142 158 174 190 206 222 238 254 270 286 302 318 334 350 366 382 398 414 430 446 462 478 494 510 526 542 558 574 590 606 622 638 654 670 686 702 718 734 750 766] [ 15 31 47 63 79 95 111 127 143 159 175 191 207 223 239 255 271 287 303 319 335 351 367 383 399 415 431 447 463 479 495 511 527 543 559 575 591 607 623 639 655 671 687 703 719 735 751 767]]
