生成/执行测试用例

指导用户根据算子测试用例定义文件生成ST测试数据及测试用例执行代码，在硬件环境上执行算子测试用例。

开发环境与运行环境合设场景

ST测试用例执行时，会使用AscendCL接口加载单算子模型文件并执行，所以需要配置AscendCL应用编译所需其他环境变量，如下所示。
```
export DDK_PATH=${INSTALL_DIR}
export NPU_HOST_LIB=${INSTALL_DIR}/{arch-os}/devlib
```
- ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。
- {arch-os}中arch表示操作系统架构，os表示操作系统。

执行如下命令生成/执行测试用例，具体参数介绍请参见表2。

${INSTALL_DIR}/python/site-packages/bin/msopst run -i {**.json}  -soc {Soc Version}  -out {output path} -c {case name} -d {device id} -conf {msopst.ini path} -err_thr "[threshold1,threshold2]"

${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。

msopst.ini文件获取路径为：${INSTALL_DIR}/python/site-packages/bin/。
${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。

msopst.ini文件参数说明如下表所示。

表1 msopst.ini文件参数说明
参数	值	说明
only_gen_without_run	True False（默认）	msOpST工具运行模式。详情请参见表2。
only_run_without_gen	True False（默认）	msOpST工具运行模式。详情请参见表2。
performance_mode	True False	获取算子性能模式。若设置为True，运行成功后在run/out/prof/JOBxxx/summary目录下生成一系列性能结果文件，用户只需查看op_summary_0_1.csv即可。该功能需要配置CANN包安装环境变量，请根据实际安装路径修改。 export install_path=${INSTALL_DIR}/Ascend/ascend-toolkit/latest
ASCEND_GLOBAL_LOG_LEVEL	0: DEBUG级别 1: INFO级别 2: WARNING级别 3: ERROR级别（默认） 4: NULL级别，不输出日志	设置host日志级别环境变量。
ASCEND_SLOG_PRINT_TO_STDOUT	0: 屏幕不打印输出（默认） 1: 屏幕打印输出	日志屏幕打印控制。
atc_singleop_advance_option	--log参数取值: debug: 输出debug/info/warning/error/event级别的运行信息 info: 输出info/warning/error/event级别的运行信息 warning: 输出warning/error/event级别的运行信息 error: 输出error/event级别的运行信息（默认） null: 不输出日志信息 --precision_mode参数取值: force_fp16: 表示算子支持fp16和fp32时，强制选择fp16（默认） force_fp32：表示算子支持fp16和fp32时，强制选择fp32 allow_fp32_to_fp16: 表示如果算子支持fp32，则保留原始精度fp32；如果不支持fp32，则选择fp16 must_keep_origin_dtype: 表示保持原图精度 allow_mix_precision: 表示混合精度模式 --host_env_os参数取值: linux: 表示设置操作系统类型为linux --host_env_cpu参数取值: x86_64：表示设置操作系统架构为x86_64 aarch64：表示设置操作系统架构为aarch64 示例： atc_singleop_advance_option="--log=info --host_env_os=linux --host_env_cpu=aarch64 --precision_mode=force_fp16"	设置单算子模型转换高级选项。若模型编译环境的操作系统及其架构与模型运行环境不一致时，则需使用--host_env_os和--host_env_cpu参数设置模型运行环境的操作系统类型。如果不设置，则默认取模型编译环境的操作系统架构，即atc所在环境的操作系统架构。
HOST_ARCH	X86_64：X86_64架构 aarch64：arm64架构示例： HOST_ARCH="aarch64"	执行机器的架构。一般在分设场景下配置该参数。
TOOL_CHAIN	g++ path：g++工具链路径示例： TOOL_CHAIN="/usr/bin/g++"	c++编译器路径，配置时以g++结尾。一般在分设场景下配置该参数。

表2 msOpST的运行模式
模式	only_gen_without_run	only_run_without_gen	运行模式
1	False	False	既生成ST测试代码，又运行ST测试代码。
2	True	True/False	只生成ST测试代码，不运行ST测试代码。
3	False	True	不生成ST测试代码，只运行ST测试代码。

命令行执行示例：
- 不启用msOpST工具的高级功能，进入msOpST工具所在目录，执行如下命令生成ST测试用例并执行。
```
${INSTALL_DIR}/python/site-packages/bin/msopst run -i xx/AddCustom_case_timestamp.json -soc {Soc Version} -out ./output
```
- 启动msOpST工具的高级功能，仅生成ST测试用例，用户修改ST测试用例后，再执行ST测试用例。
  1. 执行命令，编辑msopst.ini文件
```
vim ${INSTALL_DIR}/python/site-packages/bin/msopst.ini
```
    ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。

    将msOpST运行模式修改为模式2，按照表2修改“only_gen_without_run”和“only_run_without_gen” 参数的取值。只生成ST测试代码，不运行ST测试代码。
  2. 进入msOpST工具所在目录，执行如下命令生成ST测试源码。
```
${INSTALL_DIR}/python/site-packages/bin/msopst run -i xx/AddCustom_case_timestamp.json -soc {Soc Version} -out ./output -conf xx/msopst.ini
```
    -conf参数请修改为msopst.ini配置文件的实际路径。

    ST测试用例生成后，用户可根据需要自行修改ST测试用例代码。
  3. 修改msopst.ini文件，修改运行模式为仅执行ST测试用例。
    执行命令，编辑msopst.ini文件
```
vim ${INSTALL_DIR}/python/site-packages/bin/msopst.ini
```
    将msOpST运行模式修改为模式3，按照表2修改“only_gen_without_run”和“only_run_without_gen” 参数的取值。不生成ST测试代码，只运行ST测试代码。
  4. 进入msOpST工具所在目录，执行如下命令运行已修改的ST测试源码。
```
${INSTALL_DIR}/python/site-packages/bin/msopst run -i xx/AddCustom_case_timestamp.json -soc {Soc Version} -out ./output -conf xx/msopst.ini
```
  若执行失败。
  - 请参见aclError查看aclError的含义。
  - 请参见错误码参考。
  - 请参见《日志参考》查看日志进行分析。

查看执行结果。

若运行模式为仅生成ST测试用例代码，不执行ST测试用例，会在-out指定的目录下生成时间戳目录，时间戳目录下将生成以算子的OpType命名的存储测试用例代码的文件夹，目录结构如下所示：

 {time_stamp}
│   ├── OpType
│   │   ├── CMakeLists.txt            // 编译规则文件
│   │   ├── inc                       // 测试用例代码所用头文件
│   │   │   └── common.h
│   │   │   └── op_execute.h
│   │   │   └── op_runner.h
│   │   │   └── op_test_desc.h
│   │   │   └── op_test.h
│   │   ├── run                       // 测试用例执行相关文件存储目录
│   │   │   └── out
│   │   │       └── test_data
│   │   │          └── config
│   │   │             └── acl.json      //用于进行acl初始化，请勿修改此文件
│   │   │             └── acl_op.json   // 用于构造单算子模型文件的算子描述文件
│   │   │          └── data
│   │   │             └── expect
│   │   │             └── Test_xxx.bin
│   │   ├── src
│   │   │   └── CMakeLists.txt    // 编译规则文件
│   │   │   └── common.cpp         // 公共函数，读取二进制文件函数的实现文件
│   │   │   └── main.cpp            // 初始化算子测试用例并执行用例
│   │   │   └── op_execute.cpp        //针对单算子调用的AscendCL接口进行了封装
│   │   │   └── op_runner.cpp         //加载单算子模型文件进行执行的接口进行了封装
│   │   │   └── op_test.cpp          //定义了算子的测试类
│   │   │   └── op_test_desc.cpp      //对算子测试用例信息的加载和读入
│   │   │   └── testcase.cpp             //测试用例的定义文件

若运行模式为既生成ST测试代码，又运行ST测试代码，命令执行完成后，会屏显打印测试用例执行结果，并会在-out指定的目录下生成时间戳目录，时间戳目录下将生成以算子的OpType命名的存储测试用例及测试结果的文件夹，目录结构如下所示：

 {time_stamp}
│   ├── OpType
│   │   ├── build
│   │   │   └── intermediates             //编译产生中间文件
│   │   │       └── xxx
│   │   ├── CMakeLists.txt    // 编译规则文件
│   │   ├── inc
│   │   │   ├── common.h
│   │   │   ├── op_execute.h
│   │   │   ├── op_runner.h
│   │   │   ├── op_test_desc.h
│   │   │   └── op_test.h
│   │   ├── run                           // 测试用例执行相关文件存储目录
│   │   │   └── out
│   │   │       ├── fusion_result.json
│   │   │       ├── main           // 算子测试用例执行的可执行文件
│   │   │       ├── op_models         // 单算子的离线模型文件
│   │   │          ├── xx.om
│   │   │       ├── result_files
│   │   │          ├── result.txt
│   │   │          ├── Test_xxx_output_x.bin   // 运行测试用例生成的结果数据的二进制文件
│   │   │       └── test_data         //测试数据相关文件存储目录
│   │   │          ├── config
│   │   │             ├── acl_op.json    // 用于构造单算子模型文件的算子描述文件
│   │   │             ├── acl.json       //用于进行acl初始化，请勿修改此文件
│   │   │          ├── data                //构造的测试数据
│   │   │             ├──expect
│   │   │                 ├──Test_xxxx.bin      //期望的输出结果的二进制文件
│   │   │             ├──st_error_reports
│   │   │                 ├──Test_xxxx.csv       //用于保存比对结果不一致的数据
│   │   │             ├──Test_xxxx.bin      //测试数据的二进制文件
│   │   └── src
│   │       ├── CMakeLists.txt    // 编译规则文件
│   │       ├── common.cpp         // 公共函数，读取二进制文件函数的实现文件
│   │       ├── main.cpp            // 初始化算子测试用例并执行用例
│   │       ├── op_execute.cpp        //针对单算子调用的AscendCL接口进行了封装
│   │       ├── op_runner.cpp         //加载单算子模型文件进行执行的接口进行了封装
│   │       ├── op_test.cpp          //定义了算子的测试类
│   │       ├── op_test_desc.cpp      //对算子测试用例信息的加载和读入
│   │       └── testcase.cpp             //测试用例的定义文件
│   └── st_report.json        //运行报表

命令运行成功后，会生成报表st_report.json，记录了测试的信息以及各阶段运行情况，用户运行出问题以后，可基于报表查询运行信息，以便问题定位。同时，st_report.json报表可以对比测试结果。st_report.json保存在图1中“The st_report saved in”路径下。

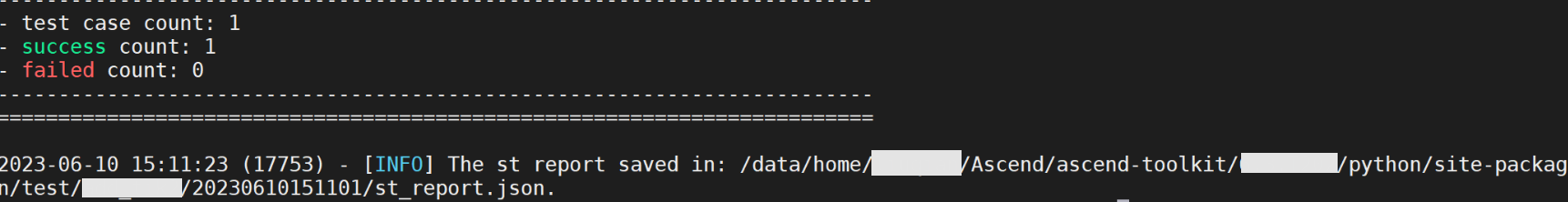

图1 运行结果示例

表3 st_report.json报表主要字段及含义
字段			说明
run_cmd	-	-	命令行命令。
report_list	-	-	报告列表，该列表中可包含多个测试用例的报告。
	trace_detail	-	运行细节。
		st_case_info	测试信息，包含如下内容。 expect_data_path：期望计算结果路径。 case_name：测试用例名称。 input_data_path：输入数据路径。 planned_output_data_paths：实际计算结果输出路径。 op_params：算子参数信息。
		stage_result	运行各阶段结果信息，包含如下内容。 status：阶段运行状态，表示运行成功或者失败。 result：输出结果 stage_name：阶段名称。 cmd：运行命令。
	case_name	-	测试名称。
	status	-	测试结果状态，表示运行成功或者失败。
	expect	-	期望的测试结果状态，表示期望运行成功或者失败。
summary	-	-	统计测试用例的结果状态与期望结果状态对比的结果。
	test case count	-	测试用例的个数。
	success count	-	测试用例的结果状态与期望结果状态一致的个数。
	failed count	-	测试用例的结果状态与期望结果状态不一致的个数。

开发环境与运行环境分设场景

根据运行环境的架构在开发环境上搭建环境。
1. ST测试用例执行时，会使用AscendCL接口加载单算子模型文件并执行，需要在开发环境上根据运行环境的架构配置AscendCL应用编译所需其他环境变量。
  - 当开发环境和运行环境架构相同时，环境变量如下所示。
```
export DDK_PATH=${INSTALL_DIR}
export NPU_HOST_LIB=${INSTALL_DIR}/{arch-os}/devlib
```
  - 当开发环境和运行环境架构不同时，环境变量如下所示。
```
export DDK_PATH=${INSTALL_DIR}/{arch-os}
export NPU_HOST_LIB=${INSTALL_DIR}/{arch-os}/devlib
```
  - ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。
  - {arch-os}中arch表示操作系统架构（需根据运行环境的架构选择），os表示操作系统（需根据运行环境的操作系统选择）。
在开发环境启动msOpST工具的高级功能，仅生成ST测试用例。
1. 执行命令，编辑msopst.ini文件。
```
vim ${INSTALL_DIR}/python/site-packages/bin/msopst.ini
```
  ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。
2. 将msOpST运行模式修改为模式2，按照表2修改“only_gen_without_run”和“only_run_without_gen” 参数的取值。只生成ST测试代码，不运行ST测试代码。
3. 若开发环境和运行环境架构不同，按照表1修改“HOST_ARCH”和“TOOL_CHAIN”参数的取值。
4. 进入msOpST工具所在目录，执行如下命令生成ST测试源码。
```
./msopst run -i xx/AddCustom_case_timestamp.json -soc {Soc Version} -out {output path} -conf xx/msopst.ini
```
  -conf参数请修改为msopst.ini配置文件的实际路径。

  ST测试用例生成后，用户可根据需要自行修改ST测试用例代码。
5. 执行完成后，将在{output path}下生成ST测试用例，并使用g++编译器生成可执行文件main。同时，屏显信息结果中展示此次一共运行几个用例，测试用例运行的情况，并生成报表st_report.json，保存在屏显信息中“The st report saved in”所示路径下，报表具体信息请参见表3。
执行测试用例。
1. 将开发环境的算子工程目录的run目录下的out文件夹拷贝至运行环境任一目录，例如上传到${INSTALL_DIR}/Ascend_project/run_add/目录下。
2. 在运行环境中执行out文件夹下的可执行文件。
  进入out文件夹所在目录，执行如下命令：
```
chmod +x main
./main
```
查看运行结果。
执行完成后，屏显信息显示此次用例运行的情况，如图2所示。

图2 运行结果
