视频数据获取+VPSS视频处理功能

VPSS必须配合VI模块一起使用，本节介绍其接口调用流程及注意事项。

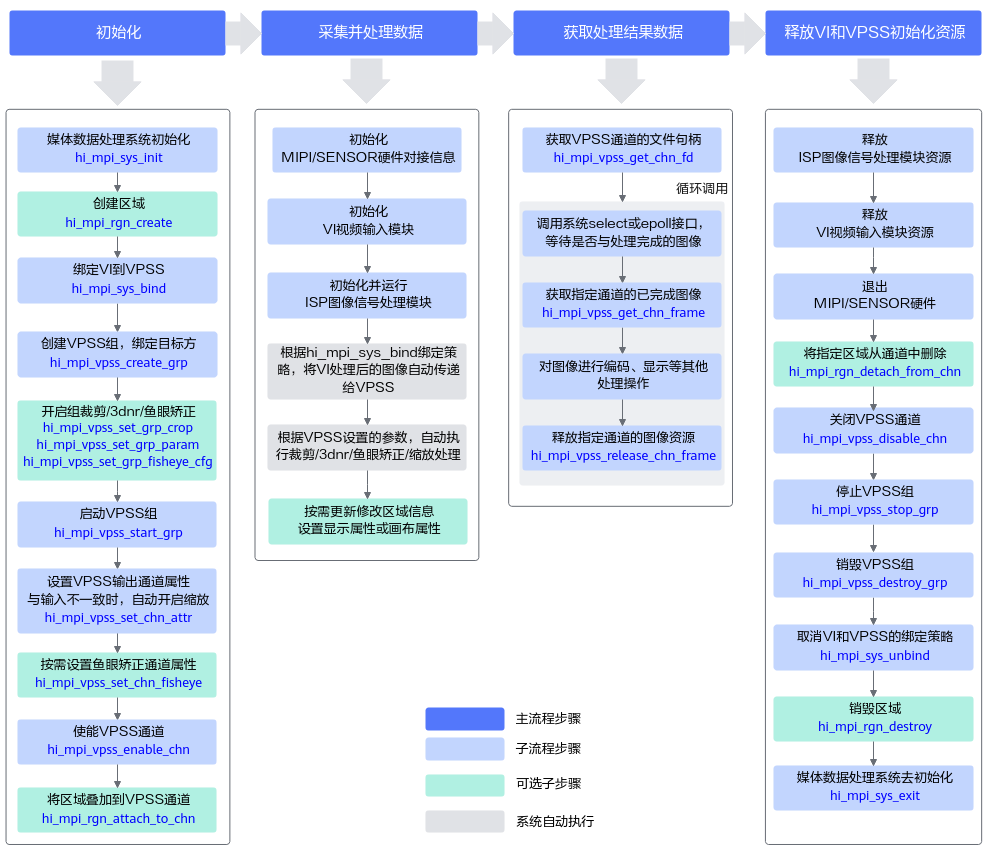

图1 VPSS调用流程

接口调用流程说明如下：

初始化：
1. 调用hi_mpi_sys_init接口完成媒体系统初始化。
2. 调用hi_mpi_rgn_create创建区域。
3. VPSS模块只能作为被绑定方，被动接收视频流数据并处理，所以需要调用hi_mpi_sys_bind接口，将规划好的VI通道绑定到VPSS组上。
4. 调用hi_mpi_vpss_create_grp接口创建VPSS组，作为hi_mpi_sys_bind接口的被绑定方。
5. 按需开启VPSS上功能：
  - 如果需要做组裁剪，则调用hi_mpi_vpss_set_grp_crop接口，设置裁剪相关配置。
  - 如果需要开启3DNR，则除了在hi_mpi_vpss_create_grp接口时，打开nr开关并配置nr属性，还可通过hi_mpi_vpss_set_grp_param接口设置NR高级参数。
  - 如果需要开启鱼眼矫正，并通过hi_mpi_vi_set_chn_fisheye接口中hi_fisheye_attr属性开启了LMF(Lens Map Function)参数功能，则必须调用hi_mpi_vpss_set_grp_fisheye_cfg接口设置LMF参数。
6. 调用hi_mpi_vpss_start_grp接口启用VPSS组。
7. 调用hi_mpi_vpss_set_chn_attr接口设置通道属性，通道输出分辨率可以与输入源分辨率不一致，当不一致时，自动开启缩放，不同通道的缩放能力不一样。
8. 如果需要开启鱼眼畸变矫正，则还需要调用hi_mpi_vi_set_chn_fisheye接口，设置鱼眼矫正参数。
9. 调用hi_mpi_vpss_enable_chn接口启动VPSS通道。
10. 调用hi_mpi_rgn_attach_to_chn接口将区域叠加到VPSS通道上。
采集并处理数据：
1. 使用MIPI Rx ioctl命令字初始化MIPI/Sensor硬件对接信息，接口调用流程请参见初始化MIPI/Sensor硬件对接信息。
2. 使用VI（Video Input）功能接口初始化VI模块，接口调用流程请参见初始化VI视频输入模块。
3. 使用ISP（Image Signal Processing）系统控制接口初始化并运行ISP模块，接口调用流程请参见初始化并运行ISP图像信号处理模块。
4. 根据hi_mpi_sys_bind接口设置的绑定策略，系统内部自动将VI处理后的图像自动传递给VPSS；
5. 根据VPSS设置的参数，系统内部自动执行裁剪/3dnr/鱼眼矫正/缩放处理。
6. 按需更新修改区域信息：
  - 设置区域通道显示属性：
    1. 调用hi_mpi_rgn_get_display_attr接口获取区域当前的通道显示属性。
    2. 修改通道显示属性结构体重参数，调用hi_mpi_rgn_set_display_attr接口设置区域的通道显示属性。
  - 设置区域的显示画布信息：
    1. 调用hi_mpi_rgn_get_canvas_info接口获取当前区域的显示画布信息。
    2. 调用hi_mpi_rgn_update_canvas接口更新显示画布信息。
获取处理结果数据：
此时，用户可调用hi_mpi_vpss_get_chn_fd接口获取VPSS指定通道的句柄，并通过select/epoll接口等待VPSS处理结果。VPSS处理完后，会自动唤醒select/epoll等待，此时可调用hi_mpi_vpss_get_chn_frame接口获取VPSS处理后的图像数据，做后续处理，最后调用hi_mpi_vpss_release_chn_frame释放一帧通道图像。
释放VI和VPSS初始化资源。
1. 使用ISP功能接口释放ISP模块资源，接口调用流程请参见释放ISP图像信号处理模块资源。
2. 使用VI功能接口释放VI模块资源，接口调用流程请参见释放VI视频输入模块资源。
3. 使用MIPI Rx ioctl命令字退出MIPI/Sensor硬件，接口调用流程请参见退出MIPI/Sensor硬件。
4. 调用hi_mpi_rgn_detach_from_chn接口将指定区域从通道中删除。
5. 调用hi_mpi_vpss_disable_chn接口关闭VPSS通道。
6. 调用hi_mpi_vpss_stop_grp接口停止VPSS组。
7. 调用hi_mpi_vpss_destroy_grp接口销毁VPSS组。
8. 调用hi_mpi_sys_unbind接口取消VI和VPSS的绑定。
9. 调用hi_mpi_rgn_destroy接口销毁区域。
10. 最后调用hi_mpi_sys_exit接口完成后媒体系统的退出。
