修改Graph

如果用户想要直接优化图的结构，比如将某些特定子图替换成一个大算子，以减少计算步骤、外存访问、调度时间等，或者在某些算子中间添加一个算子，此时可以通过本节内容直接将图直接修改成期望的结构。

功能介绍

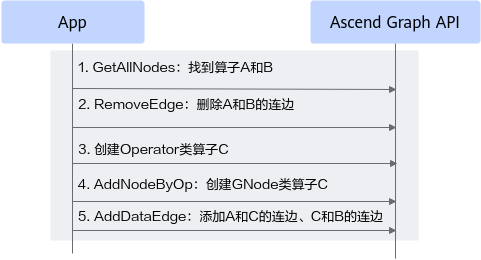

以在算子A和算子B之间添加算子C为例，修改Graph，涉及的主要接口为：

开发示例

包含的头文件。


             #include "graph.h"
#include "ascend_string.h"
#include "ge_ir_build.h"
#include "gnode.h"

（可选步骤）修改图之前，可以先调用aclgrphDumpGraph把Graph dump到本地，查看Graph信息。

需要注意的是，aclgrphDumpGraph接口必须在SetInputs接口和SetOutputs接口之后调用，例如：





                  string op_name = "tc_ge_openpass_0001";
    Graph graph(op_name);
    auto data = op::Data("data").set_attr_index(0);
    TensorDesc data_desc2(ge::Shape({3, 3, 3, 3}), FORMAT_NHWC, DT_FLOAT);
    data.update_input_desc_x(data_desc2);
    data.update_output_desc_y(data_desc2);
    auto matrixinverse = op::MatrixInverse("MatrixInverse").set_input_x(data);
    auto square1 = op::Square("square1").set_input_x(matrixinverse);
    std::vector<Operator> inputs{data};
    std::vector<Operator> outputs{data,square1};
    graph.SetInputs(inputs).SetOutputs(outputs);
    std::map<std::string, std::string> init_options = {
         {ge::ir_option::SOC_VERSION,"xxx"}
    };
    auto ret = aclgrphBuildInitialize(init_options);
    EXPECT_EQ(ret, GRAPH_SUCCESS);
    std::cout << "BuildInitialize before infershape Success." << std::endl;
    size_t filesize =24;
    const char* file = "tc_ge_openpass_0001_dump";
    ret = ge::aclgrphDumpGraph(graph,file,filesize);
    if(ret != GRAPH_SUCCESS) {
        std::cout<<"dump graph faied."<<std::endl;
    }
    ACL_LOG("AclgrphDumpGraph，size[%d]",filesize);
    ret = AclgrphBuildModel(graph,op_name);
    if(ret != GRAPH_SUCCESS) {
        std::cout<<"AclgrphBuildModel faied."<<std::endl;
    }








在算子A和算子B之间增加算子C，比如在const和add算子之间插入abs。





             GNode src_node;
GNode dst_node;
std::vector<GNode> nodes = graph.GetAllNodes();
for(auto &node : nodes) {
  ge::AscendString name;
  node.GetName(name);
  std::string node_name(name.GetString());
  if(node_name == CONST) { src_node = node;}
  else if(node_name == ADD) { dst_node = node;}
}
graph.RemoveEdge(src_node, 0, dst_node, 0);
auto abs = op::Abs("input3_abs");
GNode node_abs = graph.AddNodeByOp(abs);
TensorDesc output_tensor_desc;
src_node.GetOutputDesc(0, output_tensor_desc);
abs.UpdateInputDesc(0,  output_tensor_desc);
abs.UpdateOutputDesc(0, output_tensor_desc);
graph.AddDataEdge(src_node, 0, node_abs, 0);
graph.AddDataEdge(node_abs, 0, dst_node, 0);








调用GetAllNodes找到const算子和add算子。
调用RemoveEdge删除const算子和add算子的连边（数据边或控制边）。
参考使用算子原型衍生接口定义算子，创建Operator类算子abs（也可以调用OperatorFactory::CreateOperator创建算子）。
调用AddNodeByOp创建GNode类算子abs。
创建完算子后，可以根据需要更新该算子的input和output TensorDesc，一般根据源节点的Output TensorDesc更新算子abs的Input TensorDesc和Output TensorDesc。如果不更新，系统会设置默认值，在模型编译时对Tensor Shape，type进行推导。
调用AddDataEdge添加const算子和abs算子，abs算子和add算子之间的连边。如果有控制边，再调用AddControlEdge添加控制边。

如果在A与B插入多个算子，比如，A->C->D->B，参考以上步骤，分别执行操作A->C, C->D, D->B。

删除算子A和算子B之间的C算子，比如删除算子const和add之间的abs。


             graph.RemoveNode(node_abs);
graph.AddDataEdge(src_node, 0, dst_node, 0);

调用RemoveNode删除abs算子。
调用AddDataEdge添加const和add算子之间的连边。如果有控制边，再调用AddControlEdge添加控制边。

此外，如果需要查询GNode的信息，可以参考GNode类提供的方法。
