ai_vector_core_utilization（AI Vector Core指令占比）

AI Vector Core指令占比数据无timeline信息，summary信息在ai_vector_core_utilization_*.csv文件汇总。

支持的型号

Atlas 200I/500 A2 推理产品

Atlas A2 训练系列产品/Atlas 800I A2 推理产品

ai_vector_core_utilization_*.csv文件说明

ai_vector_core_utilization_*.csv文件内容格式示例如下：

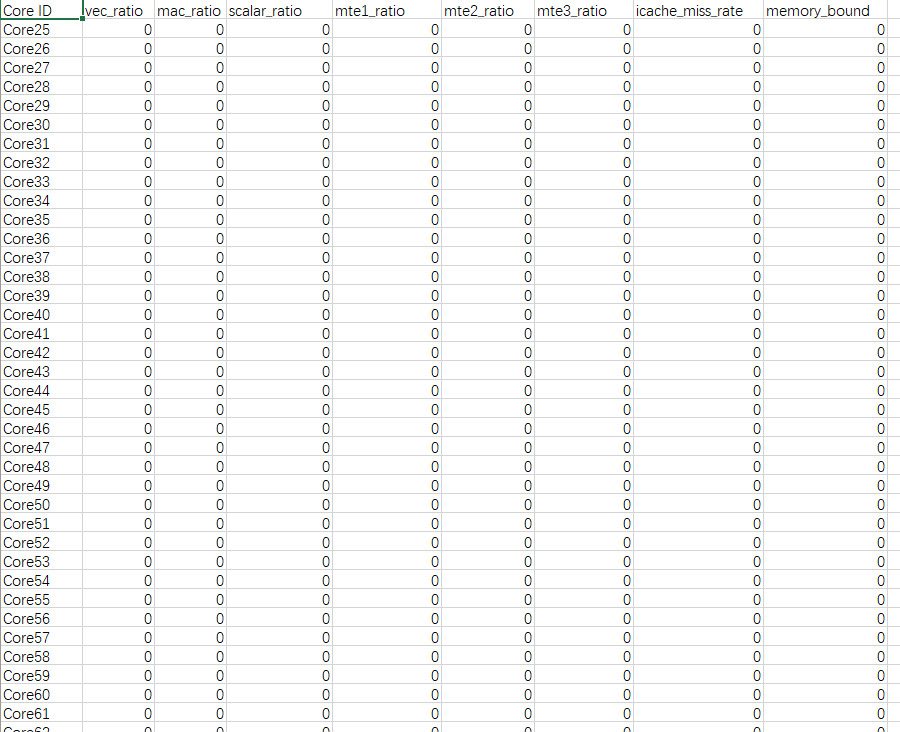

图1 ai_vector_core_utilization_*.csv

表1 字段说明
字段名	字段含义
vec_ratio	代表vec类型指令（向量类运算指令）的cycle数在total cycle数中的占用比。 Atlas 200I/500 A2 推理产品不支持该字段，给予默认值N/A。
mac_ratio	代表cube类型指令（fp16及s16矩阵类运算指令）的cycle数在total cycle数中的占用比。
scalar_ratio	代表scalar类型指令（标量类运算指令）的cycle数在total cycle数中的占用比。
mte1_ratio	代表mte1类型指令（L1->L0A/L0B搬运类指令）的cycle数在total cycle数中的占用比。
mte2_ratio	代表mte2类型指令（DDR->AICORE搬运类指令）的cycle数在total cycle数中的占用比。（ Atlas 200I/500 A2 推理产品）
mte2_ratio	代表mte2类型指令（片上内存->AICORE搬运类指令）的cycle数在total cycle数中的占用比。（ Atlas A2 训练系列产品/Atlas 800I A2 推理产品）
mte3_ratio	代表mte3类型指令（AICORE->DDR搬运类指令）的cycle数在total cycle数中的占用比。（ Atlas 200I/500 A2 推理产品）
mte3_ratio	代表mte3类型指令（AICORE->片上内存搬运类指令）的cycle数在total cycle数中的占用比。（ Atlas A2 训练系列产品/Atlas 800I A2 推理产品）
icache_miss_rate	代表icache缺失率，即未命中instruction的L1 cache，数值越小越好。
memory_bound	用于识别AICore执行算子计算过程是否存在Memory瓶颈，由mte2_ratio/max(mac_ratio, vec_ratio)计算得出。计算结果小于1，表示没有Memory瓶颈；计算结果大于1 则表示有Memory瓶颈，且数值越大越瓶颈严重。
此处以AI Vector Core性能指标采集项以sample-based场景的PipeUtilization为例，更多参数解析参见ai_core_utilization（AI Core指令占比）。
