约束说明

本节中8K、非8K的概念如下：

非8K：宽*高在10*6~4096*4096范围内，包括4096。
8K：宽或高在4096~8192，不包括4096。

图片分辨率约束

输入图片分辨率
 10*6~8192*8192

在调用接口实现VPC功能时，各接口对分辨率的要求可能不同，请参见VPC功能下各接口的说明。其中，当输入图片格式为YUV440SP、YUV440P时，输入图片的宽最大值为4096。

输出图片分辨率

版本	分辨率范围
Atlas 200/300/500 推理产品 Atlas 训练系列产品 Atlas 推理系列产品（Ascend 310P处理器）	106~40964096
Atlas A2训练系列产品 Atlas 200I/500 A2推理产品	106~40968192

版本

分辨率范围

Atlas 200/300/500 推理产品

Atlas 训练系列产品

Atlas 推理系列产品（Ascend 310P处理器）

10*6~4096*4096

Atlas A2训练系列产品

Atlas 200I/500 A2推理产品

10*6~4096*8192

图片格式、宽高对齐、内存约束

VPC在处理图片时，需调用acldvppMalloc接口申请Device上的输入、输出内存，调用acldvppFree接口释放输入、输出内存，这部分内存的生命周期由用户自行管理。

图片格式、宽高对齐约束请参见表1、表2。

Atlas 200/300/500 推理产品和Atlas 训练系列产品，在8K场景下，输入图片格式仅支持YUV420SP NV12 8bit和YUV420SP NV21 8bit。

Atlas 推理系列产品（Ascend 310P处理器），在8K场景下，输入图片格式支持如下格式：

YUV400 8bit
YUV420SP NV12 8bit、YUV420SP NV21 8bit
YUV422SP 8bit、YVU422SP 8bit
YUV444SP 8bit、YVU444SP 8bit
YUV422P YUYV 8bit、YUV422P UYVY 8bit、YUV422P YVYU 8bit、YUV422P VYUY 8bit

Atlas A2训练系列产品，在8K场景下，输入图片格式支持如下格式：

YUV400 8bit
YUV420SP NV12 8bit、YUV420SP NV21 8bit
YUV422SP 8bit、YVU422SP 8bit
YUV444SP 8bit、YVU444SP 8bit
YUV422P YUYV 8bit、YUV422P UYVY 8bit、YUV422P YVYU 8bit、YUV422P VYUY 8bit

Atlas 200I/500 A2推理产品，在8K场景下，输入图片格式支持如下格式：

YUV400 8bit
YUV420SP NV12 8bit、YUV420SP NV21 8bit
YUV422SP 8bit、YVU422SP 8bit
YUV444SP 8bit、YVU444SP 8bit
YUV422P YUYV 8bit、YUV422P UYVY 8bit、YUV422P YVYU 8bit、YUV422P VYUY 8bit

在调用接口实现VPC功能时：

图片格式的定义请参见acldvppPixelFormat，宽stride、高stride、8K等概念请参见基本概念。
不同版本中，宽stride、高stride的最小值、最大值不同，如下：
- Atlas 200/300/500 推理产品上，宽stride最小32、最大16384（16384=4096*4，宽是4096的argb格式的图像，1个像素占用4个字节，一行像素就占用4096*4，即宽stride）；高stride最小6、最大16384。
- Atlas 训练系列产品上，宽stride最小32、最大16384（16384=4096*4，宽是4096的argb格式的图像，1个像素占用4个字节，一行像素就占用4096*4，即宽stride）；高stride最小6、最大16384。
- Atlas 推理系列产品（Ascend 310P处理器）上，宽stride最小32、最大16384（16384=4096*4，宽是4096的argb格式的图像，1个像素占用4个字节，一行像素就占用4096*4，即宽stride）；高stride最小6、最大16384。
- Atlas 200I/500 A2推理产品上，宽stride最小10、最大16384（16384=4096*4，宽是4096的argb格式的图像，1个像素占用4个字节，一行像素就占用4096*4，即宽stride）；高stride最小6、最大16384。
- Atlas A2训练系列产品上，宽stride最小10、最大16384（16384=4096*4，宽是4096的argb格式的图像，1个像素占用4个字节，一行像素就占用4096*4，即宽stride）；高stride最小6、最大16384。

表1 输入图片格式、宽高对齐、内存大小约束
版本	输入图片格式	输入图片宽、高对齐要求	输入图片宽stride、高stride、内存大小要求 Atlas 200/300/500 推理产品 Atlas 训练系列产品	输入图片宽stride、高stride、内存大小要求 Atlas 推理系列产品（Ascend 310P处理器）	输入图片宽stride、高stride、内存大小要求 Atlas 200I/500 A2推理产品 Atlas A2训练系列产品
通用格式，各版本都支持	YUV400 8bit	无对齐要求	宽stride为宽16对齐后的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 3/2	宽stride为宽16对齐后的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride	宽stride无对齐要求，与宽相同即可。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	YUV420SP NV12 8bit	宽2对齐高2对齐	宽stride为宽16对齐后的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 3/2	宽stride为宽16对齐后的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 3/2	宽stride无对齐要求，与宽相同即可。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 3/2
	YUV420SP NV21 8bit	宽2对齐高2对齐
	YUV422SP 8bit	宽2对齐高无对齐要求	宽stride为宽16对齐后的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 2	宽stride为宽16对齐后的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 2	宽stride无对齐要求，与宽相同即可。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 2
	YVU422SP 8bit	宽2对齐高无对齐要求
	YUV444SP 8bit	无对齐要求	宽stride为宽16对齐后的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 3	宽stride为宽16对齐后的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 3	宽stride无对齐要求，与宽相同即可。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 3
	YVU444SP 8bit	无对齐要求
	YUV422Packed YUYV 8bit	宽2对齐高无对齐要求	宽stride为宽16对齐后、再乘以2的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride	宽stride为宽16对齐后、再乘以2的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride	宽stride为宽乘以2的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	YUV422Packed UYVY 8bit
	YUV422Packed YVYU 8bit
	YUV422Packed VYUY 8bit
	YUV444Packed 8bit	无对齐要求	宽stride为宽16对齐后、再乘以3的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride	宽stride为宽16对齐后、再乘以3的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride	宽stride为宽乘以3的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	RGB888
	BGR888
	ARGB8888	无对齐要求	宽stride为宽16对齐后、再乘以4的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride	宽stride为宽16对齐后、再乘以4的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride	宽stride为宽乘以4的。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	ABGR8888
	RGBA8888
	BGRA8888
该部分格式仅以下版本支持： Atlas 推理系列产品（Ascend 310P处理器） Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	YUV440SP 8bit	宽无对齐要求高2对齐	-	宽stride为宽16对齐后的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 2	宽stride无对齐要求，与宽相同即可。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 2
	YVU440SP 8bit	宽无对齐要求高2对齐	-
该部分格式仅以下版本支持： Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	YVU420Planar	宽2对齐，高2对齐	-	-	宽stride无对齐要求，与宽相同即可。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 3/2
	YUV420Planar	宽2对齐，高2对齐
	YVU422Planar	无对齐要求			宽stride无对齐要求，与宽相同即可。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 2
	YUV422Planar	无对齐要求
	YVU444Planar	无对齐要求			宽stride无对齐要求，与宽相同即可。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 3
	YUV444Planar	无对齐要求
	YVU444Packed 8bit	无对齐要求			宽stride无对齐要求，宽stride为宽乘以3的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	YUV440Planar	宽无对齐要求，但宽≤4096 高2对齐			宽stride无对齐要求，与宽相同即可。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 2
	YVU440Planar	宽无对齐要求，但宽≤4096 高2对齐
	RGB888Planar	无对齐要求			宽stride无对齐要求，与宽相同即可。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 3
	BGR888Planar	无对齐要求
Atlas A2训练系列产品	YUV400 FP32	无对齐要求	-	-	宽stride无对齐要求，宽stride为宽乘以3的值；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	RGB888 FP32
	BGR888 FP32
	RGB888Planar FP32 BGR888Planar FP32	无对齐要求			宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 3

表2 输出图片格式、宽高对齐、内存大小约束
版本	输出图片格式	输出图片宽、高对齐要求	输出图片宽stride、高stride、内存大小要求 Atlas 200/300/500 推理产品 Atlas 训练系列产品	输出图片宽stride、高stride、内存大小要求 Atlas 推理系列产品（Ascend 310P处理器）	输出图片宽stride、高stride、内存大小要求 Atlas 200I/500 A2推理产品 Atlas A2训练系列产品
通用格式，各版本都支持	YUV420SP NV12 8bit	宽2对齐高2对齐	宽stride为宽16对齐后的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 3/2	宽stride为宽16对齐后的值。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 3/2	宽stride无对齐要求，与宽相同即可。高stride为高2对齐后的值。内存大小（单位Byte）= 宽stride * 高stride * 3/2
通用格式，各版本都支持	YUV420SP NV21 8bit	宽2对齐高2对齐
该部分格式仅以下版本支持： Atlas 推理系列产品（Ascend 310P处理器） Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	YUV400 8bit	无对齐要求	-	宽stride为宽16对齐后的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	YUV422SP 8bit	宽2对齐高无对齐要求		宽stride为宽16对齐后的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 2	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 2
	YVU422SP 8bit	宽2对齐高无对齐要求
	YUV444Packed 8bit	无对齐要求		宽stride为宽16对齐后、再乘以3的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride	宽stride为宽乘以3的值；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	RGB888
	BGR888
	ARGB8888	无对齐要求		宽stride为宽16对齐后、再乘以4的值。高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride	宽stride为宽乘以4的值；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
	ABGR8888
	RGBA8888
	BGRA8888
该部分格式仅以下版本支持： Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	YVU444Packed	无对齐要求	-	-	宽stride为宽乘以3的值；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
该部分格式仅以下版本支持： Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	RGB888Planar BGR888Planar	无对齐要求	-	-	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 3
该部分格式仅以下版本支持： Atlas A2训练系列产品	YUV400 FP32 RGB888 FP32 BGR888 FP32	无对齐要求	-	-	宽stride无对齐要求，宽stride为宽乘以3的值；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride
该部分格式仅以下版本支持： Atlas A2训练系列产品	RGB888Planar FP32 BGR888Planar FP32	无对齐要求	-	-	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。内存大小（单位Byte）= 宽stride * 高stride * 3

抠图、贴图约束

抠图区域不超出输入图片区域。
贴图区域不超出输出图片区域，最大贴图个数256个。
贴图区域相对输出图片的左偏移16对齐，贴图时可直接放置在输出图片的最左侧，即相对输出图片的左偏移为0，0也满足16对齐的要求。
输出图片的贴图宽度建议16对齐，如果不是16对齐，会多写一段无效数据使其16对齐。见图4、图5，贴图区域旁边的绿色框就表示无效数据。

抠图、贴图区域的奇数、偶数限制为：

昇腾AI处理器	约束
Atlas 200/300/500 推理产品	输出图片格式为YUV420SP，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。
Atlas 训练系列产品	输出图片格式为YUV420SP，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。
Atlas 推理系列产品（Ascend 310P处理器）	输出图片格式为YUV420SP，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。输出图片格式为YUV422SP，贴图区域奇数、偶数限制为：左偏移为偶数、右偏移为奇数。其它格式，贴图区域没有偏移奇偶数的限制。
Atlas A2训练系列产品	抠图起始坐标无奇数、偶数限制；输出图片格式为YUV420时，贴图区奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数；输出图片格式为YUV422时，贴图区奇数、偶数限制为：左偏移为偶数、右偏移为奇数。

抠图起始坐标无奇数、偶数限制；当输出图片格式为YUV420时，贴图区奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数；当输出图片格式为YUV422时，贴图区奇数、偶数限制为：左偏移为偶数、右偏移为奇数。

Atlas 200/300/500 推理产品上，缩放场景下，贴图/抠图的宽或高缩放比例范围：[1/32, 16]。
Atlas 训练系列产品上，缩放场景下，贴图/抠图的宽或高缩放比例范围：[1/32, 16]。
除了Atlas A2训练系列产品，其它昇腾AI处理器在等比例缩放场景下，由于贴图左偏移16对齐的限制，如果直接调用acldvppVpcCropResizePasteAsync接口实现缩放功能，贴图的位置可能不在输出图片的正中心位置，此时可通过抠图、缩放、填充几个功能配合使用（调用acldvppVpcBatchCropResizeMakeBorderAsync接口），实现等比例缩放。

YUV格式图像下采样约束

VPC在处理图片时，会根据输入或输出图片格式，将输入图片格式转换为YUV444或RGB用于内部处理，YUV444或RGB没有宽高奇偶数的限制，但当输出图片格式为YUV420SP或YUV422SP格式时，会进行下采样处理，由于YUV420SP或YUV422SP格式本身的数据排布导致宽高存在奇偶数限制，因此输出图片的边缘可能存在异常数据。

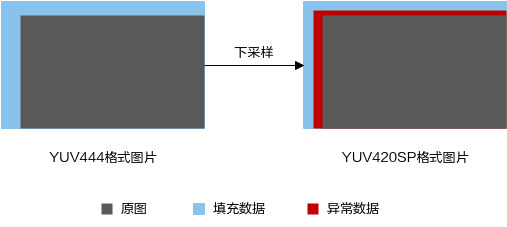

图1 异常效果图片举例
点击放大

出现异常数据的根因在于，在计算过程中，出现输出图片位置处于奇数起始点时，此时YUV444格式的图片是正确的，但是下采样到YUV420SP格式时，由于奇数行和偶数行是共用同一个uv的，导致图片起始行的Y与上一行的UV组成新的像素，产生异常数据。

精度相关约束

VPC的输出作为模型推理的输入时：

在Atlas 200/300/500 推理产品和Atlas 训练系列产品上，VPC功能中，贴图区域的宽*高有16*2对齐的约束，贴图有效区域的宽*高不满足16*2对齐时，贴图区域中会存在一些补边的无效数据，为保证推理精度，贴图有效区域的宽*高不满足16*2对齐时，用户需借助AIPP抠出有效区域，去除无效数据。

在Atlas 推理系列产品（Ascend 310P处理器）上，VPC功能中，贴图区域的宽有16对齐的约束，贴图有效区域的宽不满足16对齐时，贴图区域中会存在一些补边的无效数据，为保证推理精度，贴图有效区域的宽不满足16对齐时，用户需借助AIPP抠出有效区域，去除无效数据。
