约束说明

Atlas 200/300/500 推理产品上，该功能为预留功能，暂不支持。

Atlas 训练系列产品上，该功能为预留功能，暂不支持。

图片分辨率约束

输入图片分辨率
 VPC处理图片时，通用的输入分辨率范围为10*6~8192*8192，其中部分接口的分辨率限制可能不同，请以具体接口内的说明为准，请参见VPC图像处理功能下各接口的说明。其中，当输入图片格式为YUV440SP、YUV440P时，输入图片的宽最大值为4096。

输出图片分辨率

版本	分辨率范围
Atlas 推理系列产品（Ascend 310P处理器）	106~40964096
Atlas A2训练系列产品 Atlas 200I/500 A2推理产品	106~40968192

版本

分辨率范围

Atlas 推理系列产品（Ascend 310P处理器）

10*6~4096*4096

Atlas A2训练系列产品

Atlas 200I/500 A2推理产品

10*6~4096*8192

内存申请/释放接口说明

输入、输出内存大小要求请参见图片格式、宽高对齐、内存约束中的计算公式。

版本	内存申请/释放接口
Atlas 推理系列产品（Ascend 310P处理器）	VPC在处理图片时，需调用hi_mpi_dvpp_malloc接口申请Device上的输入、输出内存，调用hi_mpi_dvpp_free接口释放输入、输出内存，这部分内存的生命周期由用户自行管理。
Atlas A2训练系列产品 Atlas 200I/500 A2推理产品	VPC在处理图片时，支持以下两种内存申请接口：调用aclrtMalloc\aclrtFree接口申请\释放Device上的输入、输出内存，这部分内存的生命周期由用户自行管理。调用hi_mpi_dvpp_malloc\hi_mpi_dvpp_free接口申请\释放Device上的输入、输出内存，这部分内存的生命周期由用户自行管理。注意：调用hi_mpi_dvpp_malloc接口申请的内存为媒体数据处理的专用内存，但专用内存的地址空间有限，若关注内存规划或内存资源有限时，建议调用aclrtMalloc接口申请内存。

版本

内存申请/释放接口

Atlas 推理系列产品（Ascend 310P处理器）

VPC在处理图片时，需调用hi_mpi_dvpp_malloc接口申请Device上的输入、输出内存，调用hi_mpi_dvpp_free接口释放输入、输出内存，这部分内存的生命周期由用户自行管理。

Atlas A2训练系列产品

Atlas 200I/500 A2推理产品

VPC在处理图片时，支持以下两种内存申请接口：

调用aclrtMalloc\aclrtFree接口申请\释放Device上的输入、输出内存，这部分内存的生命周期由用户自行管理。
调用hi_mpi_dvpp_malloc\hi_mpi_dvpp_free接口申请\释放Device上的输入、输出内存，这部分内存的生命周期由用户自行管理。

注意：调用hi_mpi_dvpp_malloc接口申请的内存为媒体数据处理的专用内存，但专用内存的地址空间有限，若关注内存规划或内存资源有限时，建议调用aclrtMalloc接口申请内存。

图片格式、宽高对齐、内存约束

在调用接口实现VPC功能时：

图片格式的定义请参见hi_pixel_format，宽stride、高stride等概念请参见基本概念。
不同版本中，宽stride、高stride的最小值、最大值不同，如下：
- Atlas 推理系列产品（Ascend 310P处理器）上，宽stride最小32、最大16384（16384=4096*4，宽是4096的argb格式的图像，1个像素占用4个字节，一行像素就占用4096*4，即宽stride）；高stride最小6、最大16384。
- Atlas 200I/500 A2推理产品上，宽stride最小10、高stride最小6。
- Atlas A2训练系列产品上，宽stride最小10、高stride最小6。
各接口对图片格式的要求可能不同，请参见VPC图像处理功能下各接口的说明。

表1 **输入图片格式、宽高对齐、内存大小约束**
版本	图片格式	图片宽、高对齐要求	图片宽stride、高stride对齐要求 Atlas 推理系列产品（Ascend 310P处理器）	图片宽stride、高stride对齐要求 Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	内存大小要求（单位Byte）
通用格式，各版本都支持	YUV400 8bit	无对齐要求	宽stride为宽16对齐后的值；高stride无对齐要求，与高相同即可。	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	YUV420SP NV12 8bit YUV420SP NV21 8bit	宽2对齐高2对齐	宽stride为宽16对齐后的值；高stride为高2对齐后的值。	宽stride无对齐要求，与宽相同即可；高stride为高2对齐后的值。	宽stride * 高stride * 3/2
	YUV422SP 8bit YVU422SP 8bit	宽2对齐高无对齐要求	宽stride为宽16对齐后的值；高stride无对齐要求，与高相同即可。	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 2
	YUV444SP 8bit YVU444SP 8bit	无对齐要求	宽stride为宽16对齐后的值；高stride无对齐要求，与高相同即可。	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 3
	YUV422Packed YUYV 8bit YUV422Packed UYVY 8bit YUV422Packed YVYU 8bit YUV422Packed VYUY 8bit	宽2对齐高无对齐要求	宽stride为宽16对齐后、再乘以2的值；高stride无对齐要求，与高相同即可。	宽stride为宽*2的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	YUV444Packed 8bit RGB888 BGR888	无对齐要求	宽stride为宽16对齐后、再乘以3的值；高stride无对齐要求，与高相同即可。	宽stride为宽*3的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	ARGB8888 ABGR8888 RGBA8888 BGRA8888	无对齐要求	宽stride为宽16对齐后、再乘以4的值；高stride无对齐要求，与高相同即可。	宽stride为宽*4的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	YUV440SP 8bit YVU440SP 8bit	宽无对齐要求，但宽≤4096 高2对齐	宽stride为宽16对齐后的值；高stride为高2对齐后的值。	宽stride无对齐要求，与宽相同即可；高stride为高2对齐后的值。	宽stride * 高stride * 2
该部分格式仅以下版本支持： Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	YVU420Planar YUV420Planar	宽2对齐，高2对齐	-	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 3/2
	YVU422Planar YUV422Planar	无对齐要求	-	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 2
	YVU444Planar YUV444Planar	无对齐要求	-	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 3
	YVU444Packed 8bit	无对齐要求	-	宽stride无对齐要求，宽stride为宽*3的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	YUV440Planar YVU440Planar	宽无对齐要求，但宽≤4096 高2对齐	-	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 2
	RGB888Planar BGR888Planar	无对齐要求	-	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 3
该部分格式仅以下版本支持： Atlas A2训练系列产品	YUV400 FP32	无对齐要求	-	宽stride无对齐要求，宽stride为宽*4（4表示FP32占4个字节）的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	RGB888 FP32 BGR888 FP32	无对齐要求	-	宽stride无对齐要求，宽stride为宽34（4表示FP32占4个字节）的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	RGB888Planar FP32 BGR888Planar FP32	无对齐要求	-	宽stride无对齐要求，宽stride为宽*4（4表示FP32占4个字节）的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 3

表2 **输出图片格式、宽高对齐、内存大小约束**
-	图片格式	图片宽、高对齐要求	图片宽stride、高stride对齐要求 Atlas 推理系列产品（Ascend 310P处理器）	图片宽stride、高stride对齐要求 Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	内存大小要求（单位Byte）
通用格式，各版本都支持	YUV400 8bit	无对齐要求	宽stride为宽16对齐后的值；高stride无对齐要求，与高相同即可。	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	YUV420SP NV12 8bit YUV420SP NV21 8bit	宽2对齐高2对齐	宽stride为宽16对齐后的值；高stride为高2对齐后的值。	宽stride无对齐要求，与宽相同即可；高stride为高2对齐后的值。	宽stride * 高stride * 3/2
	YUV422SP 8bit YVU422SP 8bit	宽2对齐高无对齐要求	宽stride为宽16对齐后的值；高stride无对齐要求，与高相同即可。	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 2
	YUV444Packed 8bit RGB888 BGR888	无对齐要求	宽stride为宽16对齐后、再乘以3的值；高stride无对齐要求，与高相同即可。	宽stride为宽*3的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	ARGB8888 ABGR8888 RGBA8888 BGRA8888	无对齐要求	宽stride为宽16对齐后、再乘以4的值；高stride无对齐要求，与高相同即可。	宽stride为宽*4的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
该部分格式仅以下版本支持： Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	YUV422Packed YUYV 8bit YUV422Packed UYVY 8bit YUV422Packed YVYU 8bit YUV422Packed VYUY 8bit	宽无对齐要求高2对齐	-	宽stride为宽*2的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
该部分格式仅以下版本支持： Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	YVU444Packed	无对齐要求	-	宽stride为宽*3的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
该部分格式仅以下版本支持： Atlas 200I/500 A2推理产品 Atlas A2训练系列产品	RGB888Planar BGR888Planar	无对齐要求	-	宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 3
该部分格式仅以下版本支持： Atlas A2训练系列产品	YUV400 FP32	无对齐要求	-	宽stride无对齐要求，宽stride为宽*4（4表示FP32占4个字节）的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	RGB888 FP32 BGR888 FP32	无对齐要求	-	宽stride无对齐要求，宽stride为宽34（4表示FP32占4个字节）的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride
	RGB888Planar FP32 BGR888Planar FP32	无对齐要求	-	宽stride无对齐要求，宽stride为宽*4（4表示FP32占4个字节）的值；高stride无对齐要求，与高相同即可。	宽stride * 高stride * 3

抠图、贴图约束

抠图区域不超出输入图片区域。
抠图、贴图区域的奇数、偶数限制为：
输出图片格式为YUV420SP，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。

输出图片格式为YUV422SP，贴图区域奇数、偶数限制为：左偏移为偶数、右偏移为奇数。

其它格式，贴图区域没有偏移奇偶数的限制。
贴图区域不超出输出图片区域，最大贴图个数256个。
在Atlas 推理系列产品（Ascend 310P处理器）上，由于16对齐的要求，还存在以下约束：
- 贴图区域相对输出图片的左偏移16对齐。贴图时可直接放置在输出图片的最左侧，即相对输出图片的左偏移为0，0也满足16对齐的要求。
- 输出图片的贴图宽度建议16对齐，如果不是16对齐，会多写一段无效数据使其16对齐，如图4、图5所示，贴图区域旁边的绿色框就表示无效数据。
- 等比例缩放场景下，由于贴图左偏移16对齐的限制，如果直接调用hi_mpi_vpc_crop_resize_paste接口实现缩放功能，贴图的位置可能不在输出图片的正中心位置，此时可通过抠图、缩放、填充几个功能配合使用（调用hi_mpi_vpc_crop_resize_make_border或hi_mpi_vpc_batch_crop_resize_make_border接口），实现等比例缩放。

YUV格式图像下采样约束

VPC在处理图片时，会根据输入或输出图片格式，将输入图片格式转换为YUV444或RGB用于内部处理，YUV444或RGB没有宽高奇偶数的限制，但当输出图片格式为YUV420SP或YUV422SP格式时，会进行下采样处理，由于YUV420SP或YUV422SP格式本身的数据排布导致宽高存在奇偶数限制，因此输出图片的边缘可能存在异常数据。

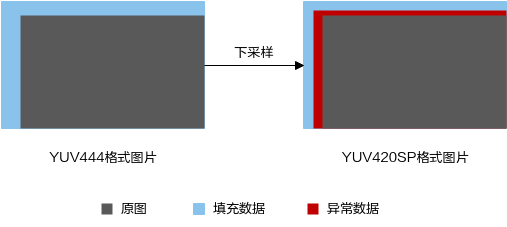

图1 异常效果图片举例
点击放大

出现异常数据的根因在于，在计算过程中，出现输出图片位置处于奇数起始点时，此时YUV444格式的图片是正确的，但是下采样到YUV420SP格式时，由于奇数行和偶数行是共用同一个uv的，导致图片起始行的Y与上一行的UV组成新的像素，产生异常数据。

精度相关约束（Atlas 推理系列产品（Ascend 310P处理器））

VPC功能中，贴图区域的宽有16对齐的约束，贴图有效区域的宽不满足16对齐时，贴图区域中会存在一些补边的无效数据，为保证推理精度，贴图有效区域的宽不满足16对齐时，在贴图前用户可先将贴图有效区域的宽缩放成16对齐，或在推理前借助AIPP抠出有效区域，去除无效数据。
