hi_pixel_format
说明
DVPP所支持的各种图片格式。
定义
HI_PIXEL_FORMAT_YUV_400 = 0// YUV400 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1// YUV420SP NV12 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2// YUV420SP NV21 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_422 = 3// YUV422SP 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_422 = 4// YVU422SP 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_444 = 5// YUV444SP 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_444 = 6// YVU444SP 8bit
HI_PIXEL_FORMAT_YUYV_PACKED_422 = 7// YUV422 Package YUYV 8bit
HI_PIXEL_FORMAT_UYVY_PACKED_422 = 8// YUV422 Package UYVY 8bit
HI_PIXEL_FORMAT_YVYU_PACKED_422 = 9// YUV422 Package YVYU 8bit
HI_PIXEL_FORMAT_VYUY_PACKED_422 = 10// YUV422 Package VYUY 8bit
HI_PIXEL_FORMAT_YUV_PACKED_444 = 11// YUV444 Package 8bit
HI_PIXEL_FORMAT_RGB_888 = 12// RGB888
HI_PIXEL_FORMAT_BGR_888 = 13// BGR888
HI_PIXEL_FORMAT_ARGB_8888 = 14// ARGB8888
HI_PIXEL_FORMAT_ABGR_8888 = 15// ABGR8888
HI_PIXEL_FORMAT_RGBA_8888 = 16// RGBA8888
HI_PIXEL_FORMAT_BGRA_8888 = 17// BGRA8888
HI_PIXEL_FORMAT_YUV_SEMI_PLANNER_420_10BIT = 18 // YUV420SP 10bit
HI_PIXEL_FORMAT_YVU_SEMI_PLANNER_420_10BIT = 19 // YVU420sp 10bit
HI_PIXEL_FORMAT_YVU_PLANAR_420 = 20// YVU420P 8bit
HI_PIXEL_FORMAT_YVU_PLANAR_422 = 21// YVU422P 8bit
HI_PIXEL_FORMAT_YVU_PLANAR_444 = 22// YVU444P 8bit
HI_PIXEL_FORMAT_RGB_444 = 23// RGB444 R:4bit G:4bit B:4bit，当前不支持该格式
HI_PIXEL_FORMAT_BGR_444 = 24// BGR444 R:4bit G:4bit B:4bit，当前不支持该格式
HI_PIXEL_FORMAT_ARGB_4444 = 25// ARGB4444 A:4bit R:4bit G:4bit B:4bit，当前不支持该格式
HI_PIXEL_FORMAT_ABGR_4444 = 26// ABGR4444 A:4bit B:4bit G:4bit R:4bit，当前不支持该格式
HI_PIXEL_FORMAT_RGBA_4444 = 27// RGBA4444 R:4bit G:4bit B:4bit A:4bit，当前不支持该格式
HI_PIXEL_FORMAT_BGRA_4444 = 28// BGRA4444 B:4bit G:4bit R:4bit A:4bit，当前不支持该格式
HI_PIXEL_FORMAT_RGB_555 = 29// RGB555 R:5bit G:5bit B:5bit，当前不支持该格式
HI_PIXEL_FORMAT_BGR_555 = 30// BGR555 B:5bit G:5bit R:5bit，当前不支持该格式
HI_PIXEL_FORMAT_RGB_565 = 31// RGB565 R:5bit G:6bit B:5bit，当前不支持该格式
HI_PIXEL_FORMAT_BGR_565 = 32// BGR565 B:5bit G:6bit R:5bit，当前不支持该格式
HI_PIXEL_FORMAT_ARGB_1555 = 33// ARGB1555 A:1bit R:5bit G:6bit B:5bit，当前不支持该格式
HI_PIXEL_FORMAT_ABGR_1555 = 34// ABGR1555 A:1bit B:5bit G:6bit R:5bit，当前不支持该格式
HI_PIXEL_FORMAT_RGBA_1555 = 35// RGBA1555 A:1bit B:5bit G:6bit R:5bit，当前不支持该格式
HI_PIXEL_FORMAT_BGRA_1555 = 36// BGRA1555 A:1bit B:5bit G:6bit R:5bit，当前不支持该格式
HI_PIXEL_FORMAT_ARGB_8565 = 37// ARGB8565 A:8bit R:5bit G:6bit B:5bit，当前不支持该格式
HI_PIXEL_FORMAT_ABGR_8565 = 38// ABGR8565 A:8bit B:5bit G:6bit R:5bit，当前不支持该格式
HI_PIXEL_FORMAT_RGBA_8565 = 39// RGBA8565 A:8bit R:5bit G:6bit B:5bit，当前不支持该格式
HI_PIXEL_FORMAT_BGRA_8565 = 40// BGRA8565 A:8bit B:5bit G:6bit R:5bit，当前不支持该格式
HI_PIXEL_FORMAT_ARGB_CLUT2 = 41// ARGB Color Lookup Table 2bit
HI_PIXEL_FORMAT_ARGB_CLUT4 = 42// ARGB Color Lookup Table 4bit
HI_PIXEL_FORMAT_RGB_BAYER_8BPP = 50
HI_PIXEL_FORMAT_RGB_BAYER_10BPP = 51
HI_PIXEL_FORMAT_RGB_BAYER_12BPP = 52
HI_PIXEL_FORMAT_RGB_BAYER_14BPP = 53
HI_PIXEL_FORMAT_RGB_BAYER_16BPP = 54// RGB Bayer 16bit，Bayer图像，当前不支持该格式
HI_PIXEL_FORMAT_YUV_PLANAR_420 = 55// YUV420P 8bit
HI_PIXEL_FORMAT_YUV_PLANAR_422 = 56// YUV422P 8bit
HI_PIXEL_FORMAT_YUV_PLANAR_444 = 57// YUV444P 8bit
HI_PIXEL_FORMAT_YVU_PACKED_444 = 58// YVU444 Package 8bit
HI_PIXEL_FORMAT_XYUV_PACKED_444 = 59// AYUV444 Package 8bit
HI_PIXEL_FORMAT_XYVU_PACKED_444 = 60// AYVU444 Package 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_411 = 61// YUV411SP 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_411 = 62// YVU411SP 8bit
HI_PIXEL_FORMAT_YUV_PLANAR_411 = 63// YUV411P 8bit
HI_PIXEL_FORMAT_YVU_PLANAR_411 = 64// YVU411P 8bit
HI_PIXEL_FORMAT_YUV_PLANAR_440 = 65// YUV440P 8bit
HI_PIXEL_FORMAT_YVU_PLANAR_440 = 66// YVU440P 8bit
HI_PIXEL_FORMAT_RGB_888_PLANAR = 69// RGB888 Planar
HI_PIXEL_FORMAT_BGR_888_PLANAR = 70// BGR888 Planar
HI_PIXEL_FORMAT_HSV_888_PACKAGE = 71// HSV Package，HSV图像package格式，当前不支持该格式
HI_PIXEL_FORMAT_HSV_888_PLANAR = 72// HSV Planar，HSV图像Planar格式，当前不支持该格式
HI_PIXEL_FORMAT_LAB_888_PACKAGE = 73// LAB Package，LAB图像package格式，当前不支持该格式
HI_PIXEL_FORMAT_LAB_888_PLANAR = 74// LAB Planar，LAB图像Planar格式，当前不支持该格式
HI_PIXEL_FORMAT_S8C1 = 75// Signed 8bit for 1pixel 1Channel，每个像素用1个8bit有符号数据表示的单通道图像，当前不支持该格式
HI_PIXEL_FORMAT_S8C2_PACKAGE = 76// Signed 8bit for 1pixel 2Channel Package，每个像素用2个8bit有符号数表示的双通道图像Package格式，当前不支持该格式
HI_PIXEL_FORMAT_S8C2_PLANAR = 77// Signed 8bit for 1pixel 2Channel Planar，每个像素用2个8bit有符号数据表的双通道图像Planar格式，当前不支持该格式
HI_PIXEL_FORMAT_S16C1 = 78// Signed 16bit 1pixel 1Channel，每个像素用1个16bit有符号数据表示的单通道图像，当前不支持该格式
HI_PIXEL_FORMAT_U8C1 = 79// Unsigned 8bit 1pixel 1Channel，每个像素用1个8bit无符号数据表示的单通道图像，当前不支持该格式
HI_PIXEL_FORMAT_U16C1 = 80// Unsigned 16bit 1pixel 1Channel，每个像素用1个16bit无符号数据表示的单通道图像，当前不支持该格式
HI_PIXEL_FORMAT_S32C1 = 81// Signed 32bit 1pixel 1Channel，每个像素用1个32bit有符号数据表示的单通道图像，当前不支持该格式
HI_PIXEL_FORMAT_U32C1 = 82// Unsigned 32bit 1pixel 1Channel，每个像素用1个32bit无符号数据表示的单通道图像，当前不支持该格式
HI_PIXEL_FORMAT_U64C1 = 83// Unsigned 64bit 1pixel 1Channel，每个像素用1个64bit无符号数据表示的单通道图像，当前不支持该格式
HI_PIXEL_FORMAT_S64C1 = 84// Signed 64bit 1pixel 1Channel，每个像素用1个64bit有符号数据表示的单通道图像，当前不支持该格式
HI_PIXEL_FORMAT_RGB_888_INT8 = 110// RGB888 Package 每个像素的单分量占用1个8bit有符号数
HI_PIXEL_FORMAT_BGR_888_INT8 = 111// BGR888 Package 每个像素的单分量占用1个8bit有符号数
HI_PIXEL_FORMAT_RGB_888_INT16 = 112// RGB888 Package 每个像素的单分量占用1个16bit有符号数
HI_PIXEL_FORMAT_BGR_888_INT16 = 113// BGR888 Package 每个像素的单分量占用1个16bit有符号数
HI_PIXEL_FORMAT_RGB_888_INT32 = 114// RGB888 Package 每个像素的单分量占用1个32bit有符号数
HI_PIXEL_FORMAT_BGR_888_INT32 = 115// BGR888 Package 每个像素的单分量占用1个32bit有符号数
HI_PIXEL_FORMAT_RGB_888_UINT16 = 116// RGB888 Package 每个像素的单分量占用1个16bit无符号数
HI_PIXEL_FORMAT_BGR_888_UINT16 = 117// BGR888 Package 每个像素的单分量占用1个16bit无符号数
HI_PIXEL_FORMAT_RGB_888_UINT32 = 118// RGB888 Package 每个像素的单分量占用1个32bit无符号数
HI_PIXEL_FORMAT_BGR_888_UINT32 = 119// BGR888 Package 每个像素的单分量占用1个32bit无符号数
HI_PIXEL_FORMAT_RGB_888_PLANAR_INT8 = 120// RGB888 Planar 每个像素的单分量占用1个8bit有符号数
HI_PIXEL_FORMAT_BGR_888_PLANAR_INT8 = 121// BGR888 Planar 每个像素的单分量占用1个8bit有符号数
HI_PIXEL_FORMAT_RGB_888_PLANAR_INT16 = 122// RGB888 Planar 每个像素的单分量占用1个16bit有符号数
HI_PIXEL_FORMAT_BGR_888_PLANAR_INT16 = 123// BGR888 Planar 每个像素的单分量占用1个16bit有符号数
HI_PIXEL_FORMAT_RGB_888_PLANAR_INT32 = 124// RGB888 Planar 每个像素的单分量占用1个32bit有符号数
HI_PIXEL_FORMAT_BGR_888_PLANAR_INT32 = 125// BGR888 Planar 每个像素的单分量占用1个32bit有符号数
HI_PIXEL_FORMAT_RGB_888_PLANAR_UINT16 = 126// RGB888 Planar 每个像素的单分量占用1个16bit无符号数
HI_PIXEL_FORMAT_BGR_888_PLANAR_UINT16 = 127// BGR888 Planar 每个像素的单分量占用1个16bit无符号数
HI_PIXEL_FORMAT_RGB_888_PLANAR_UINT32 = 128// RGB888 Planar 每个像素的单分量占用1个32bit无符号数
HI_PIXEL_FORMAT_BGR_888_PLANAR_UINT32 = 129// BGR888 Planar 每个像素的单分量占用1个32bit无符号数
HI_PIXEL_FORMAT_YUV400_UINT16 = 130// YUV400 Package 每个像素的单分量占用1个16bit无符号数
HI_PIXEL_FORMAT_YUV400_UINT32 = 131// YUV400 Package 每个像素的单分量占用1个32bit无符号数
HI_PIXEL_FORMAT_YUV400_UINT64 = 132// YUV400 Package 每个像素的单分量占用1个64bit无符号数
HI_PIXEL_FORMAT_YUV400_INT8 = 133// YUV400 Package 每个像素的单分量占用1个8bit有符号数
HI_PIXEL_FORMAT_YUV400_INT16 = 134// YUV400 Package 每个像素的单分量占用1个16bit有符号数
HI_PIXEL_FORMAT_YUV400_INT32 = 135// YUV400 Package 每个像素的单分量占用1个32bit有符号数
HI_PIXEL_FORMAT_YUV400_INT64 = 136// YUV400 Package 每个像素的单分量占用1个64bit有符号数
HI_PIXEL_FORMAT_YUV400_FP16 = 137// YUV400 Package 每个像素用1个float16数据表示
HI_PIXEL_FORMAT_YUV400_FP32 = 138// YUV400 Package 每个像素用1个float32数据表示
HI_PIXEL_FORMAT_YUV400_FP64 = 139// YUV400 Package 每个像素用1个float64数据表示
HI_PIXEL_FORMAT_YUV400_BF16 = 140// YUV400 Package 每个像素用1个BFloat16数据表示，当前不支持该格式
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_440 = 1000// YUV440SP 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_440 = 1001// YVU440SP 8bit
HI_PIXEL_FORMAT_FLOAT32 = 1002// Float 32bit for 1pixel，每个像素用1个float32数据表示，当前不支持该格式
HI_PIXEL_FORMAT_BUTT = 1003
HI_PIXEL_FORMAT_RGB_888_PLANAR_FP16 = 1004// RGB888 Planar 每个像素用1个float16数据表示
HI_PIXEL_FORMAT_BGR_888_PLANAR_FP16 = 1005// BGR888 Planar 每个像素用1个float16数据表示
HI_PIXEL_FORMAT_RGB_888_PLANAR_FP32 = 1006// RGB888 Planar 每个像素用1个float32数据表示
HI_PIXEL_FORMAT_BGR_888_PLANAR_FP32 = 1007// BGR888 Planar 每个像素用1个float32数据表示
HI_PIXEL_FORMAT_RGB_888_PLANAR_BF16 = 1008// RGB888 Planar 每个像素用1个BFloat16数据表示，当前不支持该格式
HI_PIXEL_FORMAT_BGR_888_PLANAR_BF16 = 1009// BGR888 Planar 每个像素用1个BFloat16数据表示，当前不支持该格式
HI_PIXEL_FORMAT_RGB_888_FP16 = 1010// RGB888 Package，每个像素用1个float16数据表示
HI_PIXEL_FORMAT_BGR_888_FP16 = 1011// BGR888 Package，每个像素用1个float16数据表示
HI_PIXEL_FORMAT_RGB_888_FP32 = 1012// RGB888 Package，每个像素用1个float32数据表示
HI_PIXEL_FORMAT_BGR_888_FP32 = 1013// BGR888 Package，每个像素用1个float32数据表示
HI_PIXEL_FORMAT_RGB_888_BF16 = 1014// RGB888 Package 每个像素用1个BFloat16数据表示，当前不支持该格式
HI_PIXEL_FORMAT_BGR_888_BF16 = 1015// BGR888 Package 每个像素用1个BFloat16数据表示，当前不支持该格式
HI_PIXEL_FORMAT_UNKNOWN = 10000
参考信息
下文以HI_PIXEL_FORMAT_S8C1、HI_PIXEL_FORMAT_S8C2_PACKAGE、HI_PIXEL_FORMAT_S8C2_PLANAR为例说明排布格式，供参考。

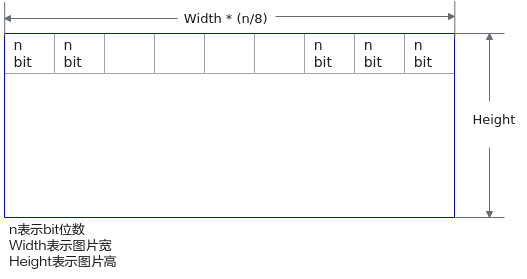

图1 HI_PIXEL_FORMAT_S8C1

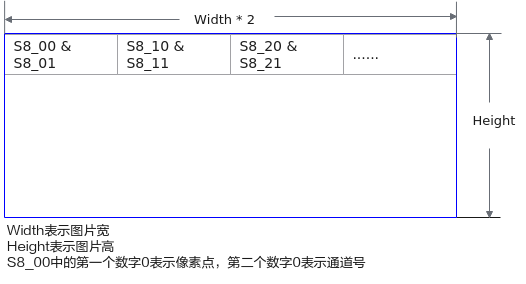

图2 HI_PIXEL_FORMAT_S8C2_PACKAGE
图3 HI_PIXEL_FORMAT_S8C2_PLANAR
