使用说明

Ascend C提供一组Hccl高阶API，方便算子Kernel开发用户在AI Core侧灵活编排集合通信任务。相比于一般算子，使用Hccl高阶API的算子在开发和执行过程中的注意事项请参考通算融合算子。

Hccl为集合通信任务客户端，主要对外提供了集合通信原语接口（以下统称为Prepare接口），对标集合通信C++接口，详细可参见HCCL接口参考，当前支持AllReduce、AllGather、ReduceScatter、AlltoAll接口等。本章的所有接口运行在AI Core上，且不执行通信任务，而是由用户调用Prepare接口将对应类型的通信任务信息发送给AI CPU服务端，并在合适的时机通过Commit接口通知AI CPU上的服务端执行对应的通信任务。

所谓合适的时机，取决于用户编排的是先通信后计算的任务，还是先计算后通信的任务。对于这两种场景，简述如下：

  • 先通信后计算的任务：典型的如AllGather通信+MatMul计算任务编排。此场景下，用户在调用AllGather接口下发通信任务之后，通过AllGather接口返回的该通信任务标识handleId，可立即调用Commit接口通知服务端执行该handleId对应的任务，同时用户调用Wait阻塞接口等待服务端通知handleId对应的通信任务执行结束，待该通信任务结束后，再执行计算任务。
  • 先计算后通信的任务：典型的如MatMul计算+AllReduce通信任务编排。此场景下，用户可以先调用AllReduce接口通知服务端先下发通信任务，再调用MatMul计算接口进行计算，这样AllReduce任务的组装和任务下发过程可以被MatMul的计算流水所掩盖，待计算任务完成后，调用Commit接口通知服务端执行AllReduce任务，无须调用Wait接口等待通信任务执行结束。

当后续无通信任务时，调用Finalize接口，通知服务端后续无通信任务，执行结束后退出，客户端检测并等待最后一个通信任务执行结束。以上介绍的AI Core下发Hccl通信任务的机制示意图如下图所示。

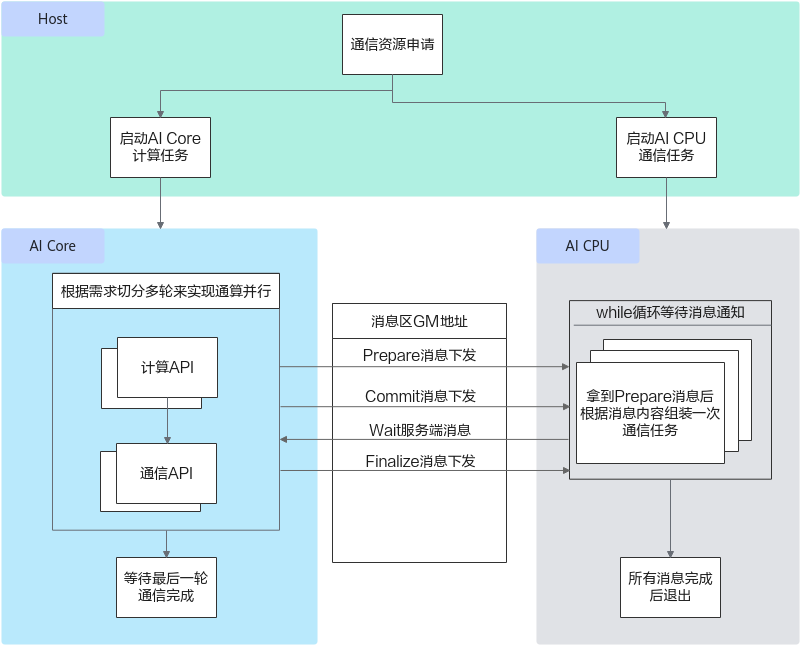

图1 AI Core下发Hccl通信任务机制

实现AI Core下发一个通信任务的具体步骤如下：

  1. 创建Hccl对象，并调用初始化接口。
    当前支持两种方式调用初始化接口Init，推荐使用传initTiling地址的Init接口调用方式。
    • 传initTiling地址的Init接口调用方式：
      1
2
3
4
5
6
7
8

      // 传initTiling地址的调用方式，推荐使用该方式
auto tiling = (__gm__ AllGatherCustomTilingData*)tilingGM; // AllGatherCustomTilingData为对应算子头文件定义的结构体

Hccl hccl;
GM_ADDR contextGM = GetHcclContext<0>();  // AscendC自定义算子kernel中，通过此方式获取Hccl context

__gm__ void *mc2InitTiling = (__gm__ void *)(&tiling->mc2InitTiling);
hccl.Init(contextGM, mc2InitTiling);

      当使用传入initTiling地址的方式调用Init接口时，必须使用标准C++语法定义TilingData结构体的开发方式，具体请参考使用标准C++语法定义TilingData。如上示例代码中的tilingGM为host侧传入的、作为核函数入参的算子TilingData的GM地址，将该地址强转为在kernel侧对应算子头文件中自定义的结构体指针类型。完整示例请参考8.13.1.2-调用示例。

    • 不传initTiling地址的Init接口调用方式：
      1
2
3
4

      // 不传initTiling地址的调用方式
Hccl<HCCL_SERVER_TYPE_AICPU> hccl;  // 创建Hccl对象
GM_ADDR context = AscendC::GetHcclContext<0>();  // 获取hccl上下文信息
hccl.Init(context);  // hccl对象初始化

    在上述两种调用方式中，调用Init初始化接口时需要传入通信上下文信息，可以通过框架提供的获取通信上下文的接口GetHcclContext获取，该接口的函数原型如下。

    1
2

    template <uint32_t index>
__aicore__ inline __gm__ uint8_t* __gm__ GetHcclContext(void)
  2. 设置对应通信算法的Tiling地址（传initTiling地址的Init接口调用方式需要该步骤）。
    通过SetCcTiling接口设置对应通信算法的Tiling地址，调用Commit接口后，该地址被发送到服务端由服务端解析。SetCcTiling接口必须与传initTiling地址的Init接口配合使用。如果Init接口的调用方式为不传initTiling地址的方式，则不需要调用该接口，示例如下。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

    // 传initTiling地址的调用方式
auto tiling = (__gm__AllGatherCustomTilingData*)tilingGM;

Hccl hccl;
GM_ADDR contextGM1 = GetHcclContext<0>();  // AscendC自定义算子kernel中，通过此方式获取Hccl context

__gm__ void *mc2InitTiling = (__gm__ void *)(&tiling->mc2InitTiling);
__gm__ void *mc2CcTiling = (__gm__ void *)(&(tiling->mc2CcTiling));
hccl.Init(contextGM, mc2InitTiling);
auto ret = SetCcTiling(mc2CcTiling);
if (ret) {
  return;
}
  3. 用户通过对应的Prepare接口异步下发对应类型的通信任务，并获取到该任务的标识handleId，服务端接收到后开始通信任务的展开和下发，示例如下。
    1
2
3
4
5
6
7
8

    auto handleId = hccl.ReduceScatter<false>(aGM, cGM, recvCount,
                                          AscendC::HCCL_DATA_TYPE_FP16,
                                          HCCL_REDUCE_SUM, strideCount, 1);
// 对于Prepare接口，在调试时可增加异常值校验和PRINTF打印
// if (handleId == INVALID_HANDLE_ID) {
// 	PRINTF("[ERROR] call ReduceScatter failed, handleId is -1.");
//	return;
// }

    示例的Prepare接口为ReduceScatter，其他接口可参考后续章节的内容。其中的参数AscendC::HCCL_DATA_TYPE_FP16是Hccl任务的数据类型，其数据结构为HcclDataType，对应的参数说明参考表1；参数HCCL_REDUCE_SUM是一种Reduce操作，AllReduce和ReduceScatter规约操作支持的Reduce操作类型参见表2。

    表1 HcclDataType参数说明

    数据类型

    说明

    HcclDataType

    Hccl任务的数据类型。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

    enum HcclDataType {
HCCL_DATA_TYPE_INT8 = 0,   /* int8 */
HCCL_DATA_TYPE_INT16 = 1,  /* int16 */
HCCL_DATA_TYPE_INT32 = 2,  /* int32 */
HCCL_DATA_TYPE_FP16 = 3,   /* half或float16 */
HCCL_DATA_TYPE_FP32 = 4,   /* float32 */
HCCL_DATA_TYPE_INT64 = 5,  /* int64 */
HCCL_DATA_TYPE_UINT64 = 6, /* uint64 */
HCCL_DATA_TYPE_UINT8 = 7,  /* uint8 */
HCCL_DATA_TYPE_UINT16 = 8, /* uint16 */
HCCL_DATA_TYPE_UINT32 = 9, /* uint32 */
HCCL_DATA_TYPE_FP64 = 10,  /* float64 */
HCCL_DATA_TYPE_BFP16 = 11, /* bfloat16 */
HCCL_DATA_TYPE_RESERVED    /* *< reserved */
}
    表2 HcclReduceOp参数说明

    数据类型

    说明

    HcclReduceOp

    Reduce操作类型。

    1
2
3
4
5
6
7

    enum HcclReduceOp {
HCCL_REDUCE_SUM = 0,  /* sum */
HCCL_REDUCE_PROD = 1, /* prod */
HCCL_REDUCE_MAX = 2,  /* max */
HCCL_REDUCE_MIN = 3,  /* min */
HCCL_REDUCE_RESERVED  /* reserved */
}
  4. 用户调用Commit接口通知服务端执行handleId对应的通信任务。
    1
2

    // 等待通信任务执行时机成熟，调用Commit接口通知服务端执行
hccl.Commit(handleId);
  5. 用户调用Wait阻塞接口，等待服务端执行完对应的通信任务。
    1
2
3
4
5
6
7
8
9

    auto ret = hccl.Wait(handleId);
// 对于Wait和Query接口，在调试时可增加异常值校验和PRINTF打印
// if (ret == HCCL_FAILED) {
//	PRINTF("[ERROR] call Wait for handleId[%d] failed.", handleId);
//	return;
// }

// 调用核间同步接口，防止部分核执行较快退出，触发hccl析构，影响执行较慢的核
// 开发者可根据实际的业务场景，选择调用, , 接口，保证全部核的任务完成后再退出执行
  6. 用户调用Finalize接口，通知服务端后续无通信任务，执行结束后退出；客户端检测并等待最后一个通信任务执行结束。
    1

    hccl.Finalzie();

注意：调用步骤2到步骤5的接口前，必须指定接口代码运行在AI Cube核或者AI Vector核上，实现时如下代码所示。

1
2
3
4
5

// 通过g_coreType来判断AI Cube核（即AIC核）或者AI Vector核（即AIV核）
if (g_coreType == AIV) {
// if (g_coreType == AIC) {
        调用Hccl接口
    }

基于以上对单个通信任务下发的了解，介绍各Prepare接口中repeat参数的灵活使用方式。每个handleId对应的通信任务，其Commit接口和Wait接口的调用次数，与Prepare接口的repeat入参的值相等。以图2 ReduceScatter通信示例进行说明，假设共4张卡，每张卡上源数据首先按照rankId均匀分成4份，每份数据被切分成3份，最终被切分后的每份数据的个数为TiliLen，每次ReduceScatter通信仅通信一组切分数据（如图中数据0-0、1-0、2-0、3-0为一组切分数据），因此需要做3次ReduceScatter操作，全部数据才能通信完。

注意：数据的切分数量不要超过16块，否则会影响算子性能或者可能导致部分资源不足。一个通信域内，Prepare接口的总调用次数不能超过32次，否则通信任务会下发失败，Prepare接口返回INVALID_HANDLE_ID，即返回-1。

这种场景下，可以调用3次repeat参数为1的ReduceScatter接口，下发3个通信任务，同时更新每个ReduceScatter任务的收发地址，得到3个任务的handleId，每个handleId任务调用1次Commit和Wait接口，对应代码片段如下。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

const size_t rankSize = 4U; // 4张卡
const size_t tileCnt = 3U;  // 卡上的数据按照rankId均匀分成rankSize份，且每份又被切分成3份
const size_t TileLen = 100U;// 被切分后的每份数据个数

// for循环中生成了3个handleId，每个handleId只调用了repeat=1次Commit和Wait接口
for (int i = 0; i < tileCnt; ++i) {
	auto handleId = ReduceScatter(sendBuf, recvBuf, TileLen, HCCL_DATA_TYPE_FP32 , HCCL_REDUCE_SUM, TileLen*tileCnt, 1);
	Commit(handleId);
	auto ret = Wait(handleId);
	// 执行其他计算逻辑 ....

        // 更新ReduceScatter的收发地址
        constexper uint32_t kSizeOfFloat32 = 4U;
	sendBuf += TileLen * kSizeOfFloat32;
	recvBuf += TileLen * kSizeOfFloat32;
}

由于每张卡上3份数据的源地址SendBuf是连续的，且每张卡中目的地址recvBuf用来存储3份通信结果数据的内存也是连续的，因此以上代码可以优化，将ReduceScatter接口中的repeat参数设置为3，从而调用1次ReduceScatter接口，达到下发3个通信任务的效果。此时，只有1个handleId的任务，但是需要调用3次Commit和Wait接口，对应代码片段如下。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

const size_t rankSize = 4U; // 4张卡
const size_t tileCnt = 3U;  // 卡上的数据按照rankId均匀分成rankSize份，且每份又被切分成3份
const size_t TileLen = 100U;// 被切分后的每份数据个数

auto handleId = ReduceScatter(sendBuf, recvBuf, TileLen, HCCL_DATA_TYPE_FP32, HCCL_REDUCE_SUM, TileLen*tileCnt, tileCnt);

for (int i = 0; i < tileCnt; ++i) {
	Commit(handleId);
	auto ret = Wait(handleId);
	// 执行其他计算逻辑 ....
}
图2 ReduceScatter通信示例
表3 MC2_BUFFER_LOCATION参数说明

数据类型

说明

MC2_BUFFER_LOCATION

预留参数。计算和通信中间结果的Buffer存放位置。用户在Tiling侧可设置该字段。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

enum class MC2_BUFFER_LOCATION {
MC2_BUFFER_TYPE_DEFAULT = 0,
MC2_BUFFER_TYPE_OUTPUT,
MC2_BUFFER_TYPE_WINDOW_IN,
MC2_BUFFER_TYPE_WINDOW_OUT,
MC2_BUFFER_TYPE_WORKSPACE,
MC2_BUFFER_TYPE_INPUT,
MC2_BUFFER_TYPE_COMMOUT,
MC2_BUFFER_TYPE_END
}

提示：调试含有Hccl高阶API的算子时，在算子编译工程中增加编译选项-DASCENDC_DEBUG，可以使能异常场景拦截的能力，具体内容请参考并使用assert接口。
