hi_isp_slave_sns_sync

说明

定义从模式 sensor 同步信号配置。

定义

typedef struct {
    union {
        struct {
            hi_u32    bit16_reserved : 16;
            hi_u32    bit_h_inv : 1;
            hi_u32    bit_v_inv : 1;
            hi_u32    bit12_reserved : 12;
            hi_u32    bit_h_enable : 1;
            hi_u32    bit_v_enable : 1;
        } bits;
        hi_u32 bytes;
    } cfg;
    hi_u32    vs_time;
    hi_u32    hs_time;
    hi_u32    vs_cyc;
    hi_u32    hs_cyc;
    hi_u32    hs_dly_cyc;
    hi_u32    slave_mode_time;
} hi_isp_slave_sns_sync;

成员

成员名称	描述
bit16_reserved	保留字段。
bit_h_inv	XHS极性配置。 0：正极； 1 ：负极。
bit_v_inv	XVS极性配置。 0：正极； 1 ：负极。
bit12_reserved	保留字段。
bit_h_enable	XHS输出使能。
bit_v_enable	XVS输出使能。
vs_time	XVS信号周期，单位：sensor输入时钟周期。
hs_time	XHS信号周期，单位：sensor输入时钟周期。
vs_cyc	XVS有效电平宽度，单位：sensor输入时钟周期。
hs_cyc	XHS有效电平宽度，单位：sensor 输入时钟周期。
hs_dly_cyc	XHS脉冲输出相对XVS脉冲的延迟周期配置，单位：sensor输入时钟周期。
slave_mode_time	Sensor从模式时序配置选择寄存器： 0：选择SENSOR0 timing配置； 1：选择SENSOR1 timing配置； 2：选择SENSOR2 timing配置； 3：选择SENSOR3 timing配置。

注意事项

如图 2-4~图 2-6 所示，说明了同步信号发生模块配置参数的含义。

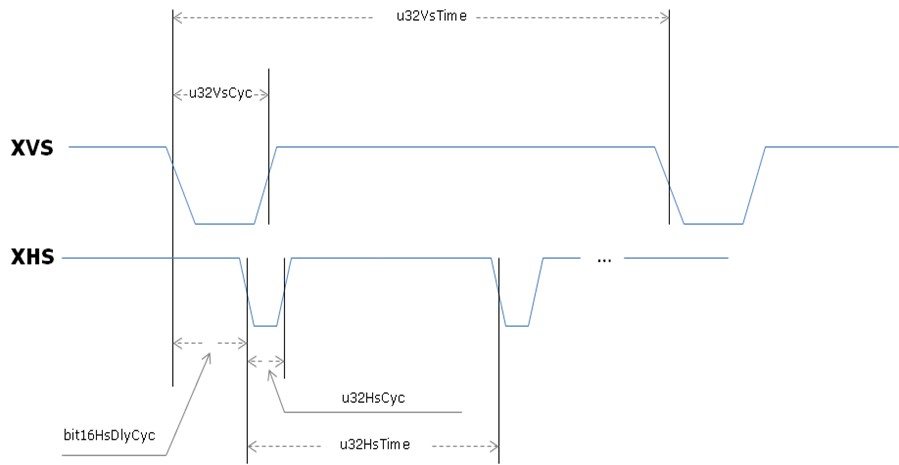

图2-4 同步信号配置时序图

点击放大

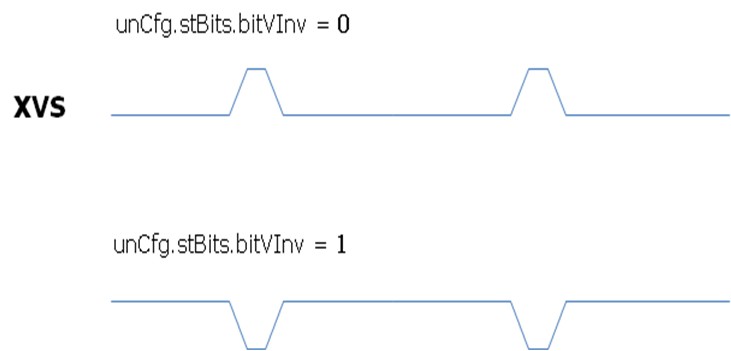

图2-5 同步信号极性翻转

点击放大

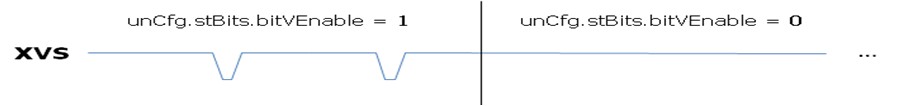

图2-6 同步信号使能

点击放大
