PNGD图片解码

本节介绍PNGD图片编码的接口调用流程，同时配合示例代码辅助理解该接口调用流程。

PNGD（PNG decoder）负责PNG格式图片的解码。关于PNGD功能的详细介绍及约束请参见功能及约束说明。

接口调用流程

开发应用时，如果涉及对PNG图片的解码，则应用程序中必须包含图片解码的代码逻辑，关于图片解码的接口调用流程，请先参见AscendCL接口调用流程了解整体流程，再查看本节中的流程说明。

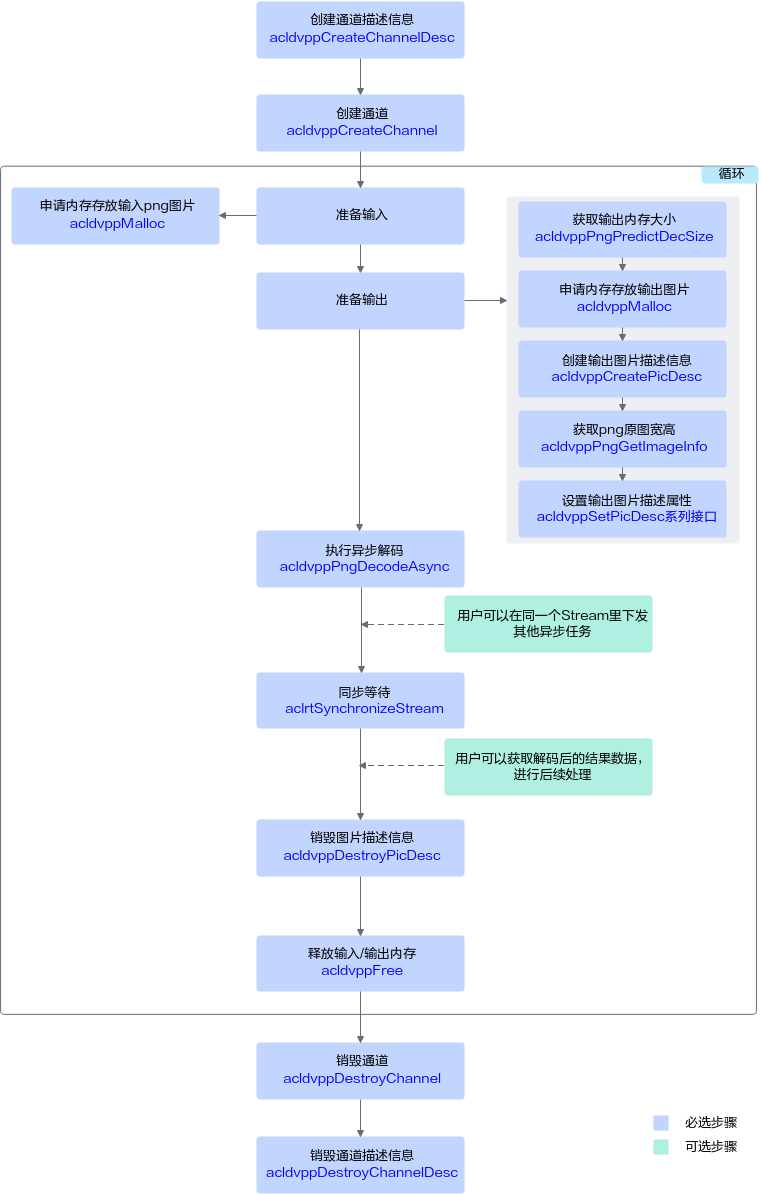

图1 PNG图片解码
点击放大

当前系统支持png图片的解码，支持输出RGB、RGBA编码格式的图片，关键接口的说明如下：

调用acldvppCreateChannel接口创建图片数据处理的通道。
创建图片数据处理的通道前，需先调用acldvppCreateChannelDesc接口创建通道描述信息。
实现PNG图片解码功能前，若需要申请Device上的内存存放输入或输出数据，需调用acldvppMalloc申请内存。
在申请输出内存前，可调用acldvppPngPredictDecSize接口根据存放png图片数据的内存计算出png图片解码后所需的输出内存的大小。
调用acldvppPngDecodeAsync异步接口进行解码。
对于异步接口，还需调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成。
在解码结束后，需及时调用acldvppFree接口释放输入、输出内存。
调用acldvppDestroyChannel接口销毁图片数据处理的通道。
销毁图片数据处理的通道后，再调用acldvppDestroyChannelDesc接口销毁通道描述信息。

示例代码

本节中的示例重点介绍PNGD图片解码的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。





           // 1.AscendCL初始化

// 2.运行管理资源申请

// 3.创建图片数据处理通道时的通道描述信息，dvppChannelDesc_是acldvppChannelDesc类型
dvppChannelDesc_ = acldvppCreateChannelDesc();

// 4.创建图片数据处理的通道。
aclError ret = acldvppCreateChannel(dvppChannelDesc_);

// 5. 申请输入内存（区分运行状态）
// 调用aclrtGetRunMode接口获取软件栈的运行模式，如果调用aclrtGetRunMode接口获取软件栈的运行模式为ACL_HOST，则需要通过aclrtMemcpy接口将输入图片数据传输到Device，数据传输完成后，需及时释放内存；否则直接申请并使用Device的内存
aclrtRunMode runMode;
ret = aclrtGetRunMode(&runMode);
if（runMode == ACL_HOST）{
    // 申请Host内存inputHostBuff，并将输入图片读入该地址，inDevBufferSize为读入图片大小
    void* inputHostBuff = nullptr;
    inputHostBuff = malloc(inDevBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inputHostBuff, inDevBufferSize);
    // 申请Device内存inDevBuffer_
    aclRet = acldvppMalloc(&inDevBuffer_, inDevBufferSize);
    // 通过aclrtMemcpy接口将输入图片数据传输到Device
    aclRet = aclrtMemcpy(inDevBuffer_, inDevBufferSize, inputHostBuff, inDevBufferSize, ACL_MEMCPY_HOST_TO_DEVICE);

} else {
    // 申请Device输入内存inDevBuffer_
    ret = acldvppMalloc(&inDevBuffer_, inDevBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inDevBuffer_, inDevBufferSize);
}

// 6. 申请解码输出内存decodeOutDevBuffer_
// 计算PNGD处理结果所需的内存大小
uint32_t decodeOutBufferSize = 0;
ret = acldvppPngPredictDecSize(inputHostBuff, inDevBufferSize, PIXEL_FORMAT_RGB_888，&decodeOutBufferSize)
ret = acldvppMalloc(&decodeOutDevBuffer_, decodeOutBufferSize)
// 及时释放内存
free(inputHostBuff);

// 7. 创建解码输出图片的描述信息，设置各属性值
// decodeOutputDesc是acldvppPicDesc类型
decodeOutputDesc_ = acldvppCreatePicDesc();
acldvppSetPicDescData(decodeOutputDesc_, decodeOutDevBuffer_);
acldvppSetPicDescFormat(decodeOutputDesc_, PIXEL_FORMAT_RGB_888);
acldvppSetPicDescSize(decodeOutputDesc_, decodeOutBufferSize);

// 8. 执行异步解码，再调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成
ret = acldvppPngDecodeAsync(dvppChannelDesc_, inDevBuffer_, inDevBufferSize, decodeOutputDesc_, stream_);
ret = aclrtSynchronizeStream(stream_);

// 9. 解码结束后，释放资源，包括解码输出图片的描述信息、解码输出内存、通道描述信息、通道等
acldvppDestroyPicDesc(decodeOutputDesc_);

if（runMode == ACL_HOST） {
    // 该模式下，由于处理结果在Device侧，因此需要调用内存复制接口传输结果数据后，再释放Device侧内存
    // 申请Host内存OutHostBuffer
    void* OutHostBuffer = nullptr;
    OutHostBuffer = malloc(decodeOutBufferSize);
    // 通过aclrtMemcpy接口将Device的处理结果数据传输到Host
    aclRet = aclrtMemcpy(OutHostBuffer, decodeOutBufferSize, decodeOutDevBuffer_, decodeOutBufferSize, ACL_MEMCPY_DEVICE_TO_HOST);
    // 释放掉输入输出的device内存
    (void)acldvppFree(inDevBuffer_);
    (void)acldvppFree(decodeOutDevBuffer_);
    // 数据使用完成后，释放内存
    free(OutHostBuffer);
} else {
    // 此时运行在device侧，处理结果也在Device侧，可以根据需要操作处理结果后，释放Device侧内存
    (void)acldvppFree(inDevBuffer_);
    (void)acldvppFree(decodeOutDevBuffer_);
}
acldvppDestroyChannel(dvppChannelDesc_);
(void)acldvppDestroyChannelDesc(dvppChannelDesc_);
dvppChannelDesc_ = nullptr;

// 10. 释放运行管理资源

// 11.AscendCL去初始化

// ....
