VPC图片处理典型功能

本节以抠图、缩放为例说明VPC图像处理时的接口调用流程，同时配合以下典型功能的示例代码辅助理解该接口调用流程。

VPC（Vision Preprocessing Core）负责图像处理功能，支持对图片做抠图、缩放、格式转换等操作。关于VPC功能的详细介绍请参见功能说明，关于VPC功能对输入、输出的约束要求，请参见约束说明。

图片缩放示例代码
抠图示例代码

Atlas 200/300/500 推理产品上，当前版本不支持该功能。

Atlas 训练系列产品上，当前版本不支持该功能。

典型功能接口调用流程（以缩放为例）

开发应用时，如果涉及抠图、缩放等图片处理，则应用程序中必须包含图片处理的代码逻辑，关于图片处理的接口调用流程，请先参见AscendCL接口调用流程了解整体流程，再查看本节中的流程说明。

如果在Host上调用DVPP接口，图像处理的结果数据都在Device的内存中，如果想访问结果数据，需要将结果数据传输回Host侧。

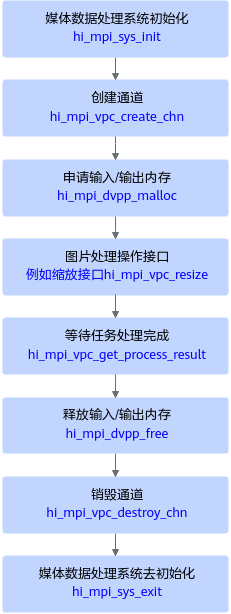

图1 主要接口调用流程

当前系统支持对输入图片做抠图、缩放等处理，关键接口的说明如下：

调用hi_mpi_sys_init接口进行媒体数据处理系统初始化。
调用hi_mpi_vpc_create_chn接口创建通道。
调用hi_mpi_dvpp_malloc接口申请Device上的内存，存放输入或输出数据。
Atlas 200I/500 A2推理产品上，还支持使用aclrtMalloc接口申请内存。

Atlas A2训练系列产品/Atlas 800I A2推理产品上，还支持使用aclrtMalloc接口申请内存。

调用hi_mpi_dvpp_malloc接口申请的内存为媒体数据处理的专用内存，但专用内存的地址空间有限，若关注内存规划或内存资源有限时，建议调用aclrtMalloc接口申请内存。
执行抠图、缩放等，此步骤以缩放为例说明，其它功能（例如格式转换、金字塔等）请参见VPC功能下的接口说明。
调用hi_mpi_vpc_resize接口，对图片进行缩放。hi_mpi_vpc_resize接口是异步接口，调用该接口成功仅表示任务下发成功，还需要调用hi_mpi_vpc_get_process_result接口等待任务完成。
- 可以跟hi_mpi_vpc_resize接口在同一个线程中调用hi_mpi_vpc_get_process_result接口，也可以新起一个线程调用hi_mpi_vpc_get_process_result接口，后者多线程并行，提高效率，但用户需自行实现线程间同步。
- 在实现抠图、缩放等功能时，通过将输入图片和输出图片的格式设置成不同的，达到转换图片格式的目的。
- 调用aclrtGetRunMode接口获取软件栈的运行模式，如果运行模式为ACL_HOST，且Host上需要展示VPC输出的图片数据，则需要申请Host内存，通过aclrtMemcpy接口将Device的输出图片数据传输到Host；如果Host上不需要展示VPC输出的图片数据，则VPC的输出图片数据可以直接作为模型推理的输入，模型推理的相关介绍请参见单Batch&静态Shape输入推理、模型动态AIPP推理。
调用hi_mpi_dvpp_free接口释放输入、输出内存。
Atlas 200I/500 A2推理产品上，若使用aclrtMalloc接口申请内存，则需使用aclrtFree接口释放内存。

Atlas A2训练系列产品/Atlas 800I A2推理产品上，若使用aclrtMalloc接口申请内存，则需使用aclrtFree接口释放内存。
调用hi_mpi_vpc_destroy_chn接口销毁通道。
调用hi_mpi_sys_exit接口进行媒体数据处理系统去初始化。

图片缩放示例代码

您可以从样例介绍中获取完整样例代码。

本节中的示例重点介绍图片缩放的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。





           // 1.AscendCL初始化

// 2.运行管理资源申请

// 3.初始化媒体数据处理系统
int32_t ret = hi_mpi_sys_init();

// 4.创建通道
hi_vpc_chn chnId;
hi_vpc_chn_attr stChnAttr;
ret = hi_mpi_vpc_sys_create_chn(&chnId, &stChnAttr);

// 5.执行缩放
// 5.1 构造存放输入图片信息的结构体
hi_vpc_pic_info inputPic;
inputPic.picture_width = 1920;
inputPic.picture_height = 1080;
inputPic.picture_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420;
inputPic.picture_width_stride = 1920;
inputPic.picture_height_stride = 1080;
inputPic.picture_buffer_size = inputPic.picture_width_stride * inputPic.picture_height_stride * 3 / 2;

// 5.2 准备输入图片数据
// 申请Device内存，用于媒体数据处理
ret = hi_mpi_dvpp_malloc(0, &inputPic.picture_address, inputPic.picture_buffer_size);

// 如果运行模式为ACL_HOST，则需要申请Host内存，将输入图片数据读入Host内存，再通过aclrtMemcpy接口将Host的图片数据传输到Device，数据传输完成后，需及时释放Host内存；否则直接将输入图片数据读入Device内存
// runMode表示软件栈的运行模式，可通过aclrtGetRunMode接口获取
if (runMode == ACL_HOST) {
    void* inputAddr = nullptr;
    // 申请Host内存
    aclRet = aclrtMallocHost(&inputAddr, inputPic.picture_buffer_size);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inputAddr, inputPic.picture_buffer_size);
    // 数据传输
    aclRet = aclrtMemcpy(inputPic.picture_address, inputPic.picture_buffer_size, inputAddr,
                         inputPic.picture_buffer_size, ACL_MEMCPY_HOST_TO_DEVICE);
    // 完成数据传输后，需及时释放内存
    aclrtFreeHost(inputAddr);
    inputAddr = nullptr;
}
else {
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inputPic.picture_address, inputPic.picture_buffer_size);
    }

// 5.3 构造存放输出图片信息的结构体
hi_vpc_pic_info outputPic;
outputPic.picture_width = 960;
outputPic.picture_height  = 540;
outputPic.picture_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420;
outputPic.picture_width_stride = 960;
outputPic.picture_height_stride = 540;
outputPic.picture_buffer_size = outputPic.picture_width_stride * outputPic.picture_height_stride * 3 / 2;
ret = hi_mpi_dvpp_malloc(0, &outputPic.picture_address, outputPic.picture_buffer_size);

// 初始化内存
if (runMode == ACL_HOST) {
    aclRet = aclrtMemset(outputPic.picture_address, outputPic.picture_buffer_size, 0, outputPic.picture_buffer_size);
} else {
     memset(outputPic.picture_address, 0, outputPic.picture_buffer_size);
}

// 5.4 调用缩放接口
uint32_t taskID = 0;
ret = hi_mpi_vpc_resize(chnId, &inputPic, &outputPic, 0, 0, 0, &taskID, -1);

// 5.5 等待任务处理结束，任务处理结束后，输出图片数据在outputPic.picture_address指向的内存中
uint32_t taskIDResult = taskID;
ret = hi_mpi_vpc_get_process_result(chnId, taskIDResult, -1);

// 5.6 如果运行模式为ACL_HOST，且Host上需要展示VPC输出的图片数据，则需要申请Host内存，通过aclrtMemcpy接口将Device的输出图片数据传输到Host；如果Host上不需要展示VPC输出的图片数据，则VPC的输出图片数据可以直接作为模型推理的输入
if (g_runMode == ACL_HOST) {
    hi_vpc_pic_info outputPicHost = outputPic;
    aclRet = aclrtMallocHost(&outputPicHost.picture_address, outputPic.picture_buffer_size);
    aclRet = aclrtMemcpy(outputPicHost.picture_address, outputPic.picture_buffer_size, outputPic.picture_address,outputPic.picture_buffer_size, ACL_MEMCPY_DEVICE_TO_HOST);
    // ......
    // Host侧的数据使用完成后，释放Host内存
    aclrtFreeHost(outputPicHost.picture_address);
    outputPicHost.picture_address = nullptr;
} else {
    // 可以直接使用VPC的输出图片数据，在outputPic.picture_address指向的内存中
    // TODO：推理相关的代码逻辑
}

// 5.7 释放输入、输出内存
ret = hi_mpi_dvpp_free(inputPic.picture_address);
ret = hi_mpi_dvpp_free(outputPic.picture_address);

// 6.销毁通道
ret = hi_mpi_vpc_destroy_chn(chnId);

// 7. 媒体数据处理系统去初始化
ret = hi_mpi_sys_exit();

// 8. 释放运行管理资源

// 9.AscendCL去初始化

// ....








抠图示例代码

您可以从样例介绍中获取完整样例代码。

本节中的示例重点介绍图片缩放的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

// 1.AscendCL初始化

// 2.运行管理资源申请

// 3.初始化媒体数据处理系统
int32_t ret = hi_mpi_sys_init();

// 4.创建通道
hi_vpc_chn chnId;
hi_vpc_chn_attr stChnAttr;
ret = hi_mpi_vpc_sys_create_chn(&chnId, &stChnAttr);

// 5.执行抠图
// 5.1 构造存放输入图片信息的结构体
hi_vpc_pic_info inputPic;
inputPic.picture_width = 1920;
inputPic.picture_height = 1080;
inputPic.picture_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420;
inputPic.picture_width_stride = 1920;
inputPic.picture_height_stride = 1080;
inputPic.picture_buffer_size = inputPic.picture_width_stride * inputPic.picture_height_stride * 3 / 2;

// 5.2 准备输入图片数据
// 申请Device内存，用于媒体数据处理
ret = hi_mpi_dvpp_malloc(0, &inputPic.picture_address, inputPic.picture_buffer_size);

// 如果运行模式为ACL_HOST，则需要申请Host内存，将输入图片数据读入Host内存，再通过aclrtMemcpy接口将Host的图片数据传输到Device，数据传输完成后，需及时释放Host内存；否则直接将输入图片数据读入Device内存
// runMode表示软件栈的运行模式，可通过aclrtGetRunMode接口获取
if (runMode == ACL_HOST) {
    void* inputAddr = nullptr;
    // 申请Host内存
    aclRet = aclrtMallocHost(&inputAddr, inputPic.picture_buffer_size);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inputAddr, inputPic.picture_buffer_size);
    // 数据传输
    aclRet = aclrtMemcpy(inputPic.picture_address, inputPic.picture_buffer_size, inputAddr,
                          inputPic.picture_buffer_size, ACL_MEMCPY_HOST_TO_DEVICE);
    // 完成数据传输后，需及时释放内存
    aclrtFreeHost(inputAddr);
    inputAddr = nullptr;
} else {
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inputPic.picture_address, inputPic.picture_buffer_size);
}

// 5.3 构造存放输出图片信息的结构体
// 该参数表示抠图数量
uint32_t multiCount = 1;
// cropRegionInfos数组的大小与抠图数量保持一致
hi_vpc_crop_region_info cropRegionInfos[1];
hi_vpc_pic_info outputPic;
for (uint32_t i = 0; i < multiCount; i++) {
    outputPic.picture_width = 960;
    outputPic.picture_height  = 540;
    outputPic.picture_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420;
    outputPic.picture_width_stride = 960;
    outputPic.picture_height_stride = 540;
    outputPic.picture_buffer_size = outputPic.picture_width_stride * outputPic.picture_height_stride * 3 / 2;
    ret = hi_mpi_dvpp_malloc(0, &outputPic.picture_address, outputPic.picture_buffer_size);

    // 初始化内存
    if (runMode == ACL_HOST) {
        aclRet = aclrtMemset(outputPic.picture_address, outputPic.picture_buffer_size, 0, outputPic.picture_buffer_size);
    } else {
        memset(outputPic.picture_address, 0, outputPic.picture_buffer_size);
    }

    // 表示从输入图片中抠出以左上角为原点、分辨率960*540的子图
    cropRegionInfos[i].dest_pic_info = outputPic;
    cropRegionInfos[i].crop_region.left_offset = 0;
    cropRegionInfos[i].crop_region.top_offset = 0;
    cropRegionInfos[i].crop_region.crop_width = 960;
    cropRegionInfos[i].crop_region.crop_height = 540;
}

// 5.4 调用抠图接口
uint32_t taskID = 0;
ret = hi_mpi_vpc_crop(chnId, &inputPic, cropRegionInfos, 1, &taskID, -1);

// 5.5 等待任务处理结束，任务处理结束后，输出图片数据在outputPic.picture_address指向的内存中
uint32_t taskIDResult = taskID;
ret = hi_mpi_vpc_get_process_result(chnId, taskIDResult, -1);

// 5.6 如果运行模式为ACL_HOST，且Host上需要展示VPC输出的图片数据，则需要申请Host内存，通过aclrtMemcpy接口将Device的输出图片数据传输到Host；如果Host上不需要展示VPC输出的图片数据，则VPC的输出图片数据可以直接作为模型推理的输入
if (g_runMode == ACL_HOST) {
    hi_vpc_pic_info outputPicHost = outputPic;
    aclRet = aclrtMallocHost(&outputPicHost.picture_address, outputPic.picture_buffer_size);
    aclRet = aclrtMemcpy(outputPicHost.picture_address, outputPic.picture_buffer_size, outputPic.picture_address,outputPic.picture_buffer_size, ACL_MEMCPY_DEVICE_TO_HOST);
    // ......
    // Host侧的数据使用完成后，释放Host内存
    aclrtFreeHost(outputPicHost.picture_address);
    outputPicHost.picture_address = nullptr;
} else {
    // 可以直接使用VPC的输出图片数据，在outputPic.picture_address指向的内存中
    // TODO：推理相关的代码逻辑

}

// 5.7 释放输入、输出内存
ret = hi_mpi_dvpp_free(inputPic.picture_address);
inputPic.picture_address = nullptr;
for (uint32_t i = 0; i < multiCount; i++) {
     hi_mpi_dvpp_free(cropRegionInfos[i].dest_pic_info.picture_address);
     cropRegionInfos[i].dest_pic_info.picture_address = nullptr;
}

// 6.销毁通道
ret = hi_mpi_vpc_destroy_chn(chnId);

// 7. 媒体数据处理系统去初始化
ret = hi_mpi_sys_exit();

// 8. 释放运行管理资源

// 9.AscendCL去初始化

// ....

父主题： DVPP图像/视频处理（媒体数据处理V2）
