VENC视频编码

接口调用流程

开发应用时，如果涉及视频编码，则应用程序中必须包含编码的代码逻辑，关于编码的接口调用流程，请先参见AscendCL接口调用流程了解整体流程，再查看本节中的流程说明。

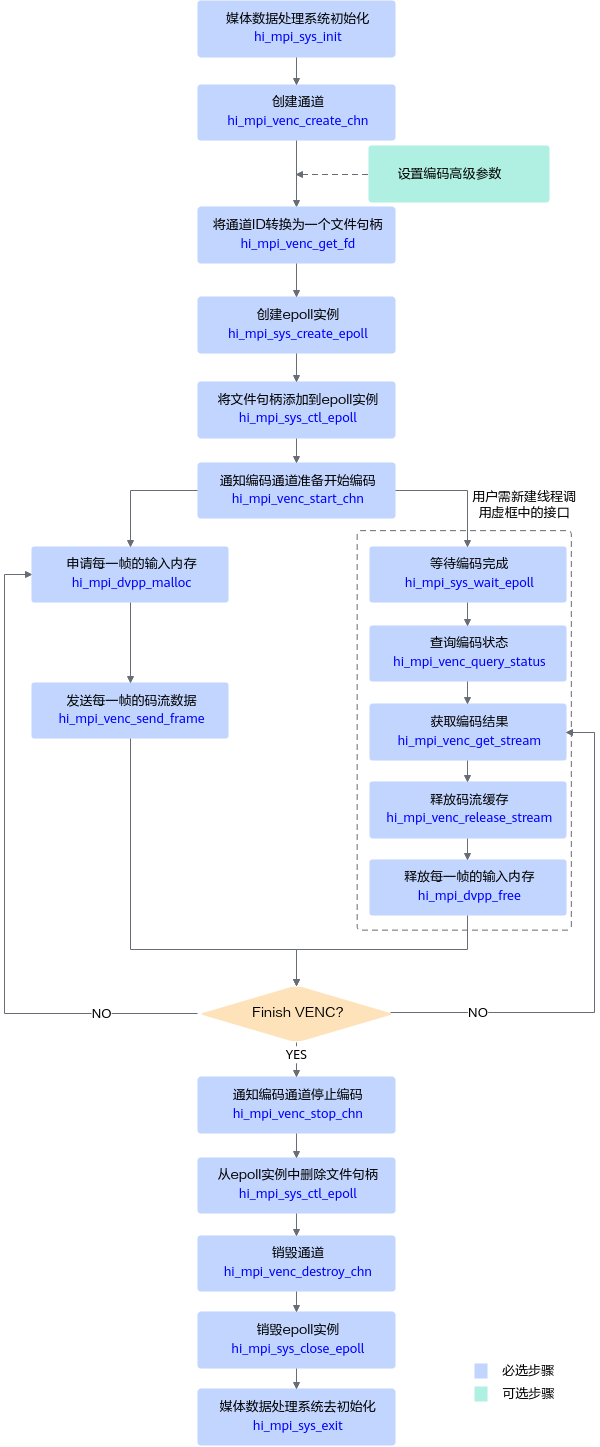

图1 接口调用流程

优化视频编码质量

在实现VENC视频编码功能时，可在创建通道时设置基本参数、或调用对应的set接口设置高级参数，优化视频编码质量，以下调整手段可以叠加使用，效果是叠加的，例如：

• H264视频数据获取场景，分辨率720P，gop = 60，帧率30fps，码率1M需要提升编码质量，可以使用如下优化手段组合：CBR模式、HI_VENC_SCENE_0、stats_time等于2、profile等于2、关闭宏块级码控。
• H265电影场景，分辨率1080P，gop=30，帧率25fps，码率2M需要提升编码质量，可以使用如下优化手段组合：CBR模式、HI_VENC_SCENE_1、stats_time等于1、关闭宏块级码控。

当前支持以下方式优化视频编码质量：

• 设置基本参数，优化视频编码质量

  不同分辨率的视频，其编码质量与视频的帧率、GOP（Group of pictures）、码率有关，在调用hi_mpi_venc_create_chn接口创建通道时，可设置编码的等级、设置H.264/H.265协议编码场景下CBR/VBR/AVBR/CVBR/QVBR模式的帧率、GOP、码率等参数，来调整视频编码质量：

  • 编码等级，通过hi_venc_chn_attr.venc_attr结构内的profile参数来设置；
  • 帧率，通过hi_venc_chn_attr.rc_attr结构体内的src_frame_rate输入帧率参数、dst_frame_rate输出帧率参数来设置；
  • GOP，通过hi_venc_chn_attr.rc_attr结构体内的gop参数来设置；
  • 码率，通过hi_venc_chn_attr.rc_attr结构体内的bit_rate或max_bit_rate或target_bit_rate参数来设置。

  表1 典型场景下帧率、GOP、码率的取值

  画质/分辨率	帧率	GOP	码率（Mbps）
  4K 3840*2160/4096*2160	25或30	建议GOP为帧率的整数倍，例如帧率为25时，GOP建议25或50。	视频数据获取场景 H264/H265码流，码率取值8~12。 秀场/主播/短视频场景 H265码流，码率取值6~12。 H264码流，不涉及。 游戏视频场景 H264/H265码流，码率取值10~16。
  2K 2560*1440	25或30	建议GOP为帧率的整数倍，例如帧率为25时，GOP建议25或50。	视频数据获取场景 H264/H265码流，码率取值6~10。 秀场/主播/短视频场景 H265码流，码率取值4.8~8。 H264码流，不涉及。 游戏视频场景 H264/H265码流，码率取值6~10。
  1080P（蓝光） 1920*1080	25或30	建议GOP为帧率的整数倍，例如帧率为25时，GOP建议25或50。	视频数据获取场景 H265码流，码率取值1~4。 H264码流，码率取值2~6。 秀场/主播/短视频场景 H265码流，码率取值1.4~3.6。 H264码流，码率取值2~4.8。 游戏视频场景 H264/H265码流，码率取值3~6。
  720P（高清） 1280*720	25或30	建议GOP为帧率的整数倍，例如帧率为25时，GOP建议25或50。	视频数据获取场景 H265码流，码率取值0.8~2。 H264码流，码率取值1~3。 秀场/主播/短视频场景 H265码流，码率取值1~2。 H264码流，码率取值1~3。 游戏视频场景 H264/H265码流，码率取值2~4。
  480P/D1_N（标清） 854*480/720*480	25或30	建议GOP为帧率的整数倍，例如帧率为25时，GOP建议25或50。	视频数据获取场景 H265码流，码率取值0.3~0.7。 H264码流，码率取值0.6~1.4。 秀场/主播/短视频场景 H265码流，码率取值0.25~0.6。 H264码流，码率取值0.3~0.7。 游戏视频场景 不涉及。
  576P/D1（标清） 720*576	25或30	建议GOP为帧率的整数倍，例如帧率为25时，GOP建议25或50。	视频数据获取场景 H265码流，码率取值0.3~0.7。 H264码流，码率取值0.6~1.4。 秀场/主播/短视频场景 H265码流，码率取值0.25~0.6。 H264码流，码率取值0.3~0.7。 游戏视频场景 不涉及。
  270P（流畅） 480*270	25或30	建议GOP为帧率的整数倍，例如帧率为25时，GOP建议25或50。	视频数据获取场景 不涉及。 秀场/主播/短视频场景 H265码流，码率取值0.2。 H264码流，码率取值0.3。 游戏视频场景 不涉及。
  CIF P/N 352*288/320*240	25或30	建议GOP为帧率的整数倍，例如帧率为25时，GOP建议25或50。	视频数据获取场景 H264/H265码流，码率取值0.25。 秀场/主播/短视频场景 不涉及。 游戏视频场景 不涉及。

• 设置高级参数，调整视频编码细节

  您可以调用接口设置码控模式、宏块级码率控制参数、编码场景模式等，来调整视频编码的细节，进一步改善编码质量。

  表2 高级配置项列表

  配置项	接口	参数名	说明
  码控模式	hi_mpi_venc_create_chn	hi_venc_chn_attr.rc_attr结构体内的rc_mode参数	追求码率平稳或追求PSNR大且码率符合目标值，配置为CBR； 追求节省码率，对主观编码质量有一定要求，配置为VBR； 追求节省码率，对主观编码质量有一定要求，且场景中有较多静止画面，配置为AVBR； 追求PSNR且对码率上浮没有严格要求，配置为QVBR； 追求节省码率，对主观编码质量有一定要求，且可以根据带宽、存储空间要求进行更多调整，配置为CVBR；
  码率控制模型统计时间	hi_mpi_venc_create_chn	hi_venc_chn_attr.rc_attr内各模式属性值结构体内的stats_time参数	关注长期码率稳定，短期波动不在意的可以设置大一些，例：DVR存盘。设大可以提高重编码判决的门槛，重编码次数会减少，但是码率波动会加大。
  宏块级码率控制参数	hi_mpi_venc_set_rc_param	hi_venc_rc_param结构内的threshold_i、threshold_p、threshold_b、direction、row_qp_delta参数	如果图像内容复杂、细节较多或用户关注PSNR等客观指标时，需关闭宏块级码率控制。
  第一帧的起始Qp值	hi_mpi_venc_create_chn	hi_venc_rc_param结构内的first_frame_start_qp参数	典型场景下，用户配置的码率小于表1中给的参考值，且编码后的视频第一帧明显模糊，则建议配置first_frame_start_qp参数，参数值取[min_i_qp, max_i_qp]的中间值，例如,[min_i_qp, max_i_qp]为[30, 40]，则first_frame_start_qp参数配置为35，同时将max_reencode_times参数配置为0，会获得较好的编码质量。
  编码场景模式	hi_mpi_venc_set_scene_mode	hi_venc_scene_mode	安防场景配置为HI_VENC_SCENE_0；智能驾驶、直播、游戏、动画、电影配置为HI_VENC_SCENE_1。

示例代码

您可以从样例介绍中获取完整样例代码。

本节中的示例重点介绍VENC视频编码的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136

// 1.AscendCL初始化

// 2.运行管理资源申请

// 3.初始化媒体数据处理系统
int32_t ret = hi_mpi_sys_init();

// 4.创建通道
hi_venc_chn chn = 0;
hi_venc_chn_attr attr{};
attr.venc_attr.type = HI_PT_H265;
attr.venc_attr.profile = 0;
attr.venc_attr.max_pic_width = 128;
attr.venc_attr.max_pic_height = 128;
attr.venc_attr.pic_width = 128;
attr.venc_attr.pic_height = 128;
attr.venc_attr.buf_size = 2 * 1024 * 1024;
attr.venc_attr.is_by_frame = HI_TRUE;
attr.rc_attr.rc_mode = HI_VENC_RC_MODE_H265_VBR;
attr.rc_attr.h265_vbr.gop = 30;
attr.rc_attr.h265_vbr.stats_time = 1;
attr.rc_attr.h265_vbr.src_frame_rate = 30;
attr.rc_attr.h265_vbr.dst_frame_rate = 30;
attr.rc_attr.h265_vbr.max_bit_rate = 4000;
attr.gop_attr.gop_mode = HI_VENC_GOP_MODE_NORMAL_P;
attr.gop_attr.normal_p.ip_qp_delta = 3;
ret = hi_mpi_venc_create_chn(chn, &attr);

// 5.通知编码器启动接收输入数据
hi_venc_start_param recv_param{};
recv_param.recv_pic_num = -1;
ret = hi_mpi_venc_start_chn(chn, &recv_param);

// 6.发送输入数据
// 6.1 申请输入内存
uint8_t* inputAddr = nullptr;
int32_t inputSize = 128 * 128 * 3 / 2;
ret = hi_mpi_dvpp_malloc(0, &inputAddr, inputSize);

// 如果运行模式为ACL_HOST，则需要申请Host内存，将输入数据读入Host内存，再通过aclrtMemcpy接口将Host的数据传输到Device，数据传输完成后，需及时释放Host内存；否则直接将输入数据读入Device内存
// runMode表示软件栈的运行模式，可通过aclrtGetRunMode接口获取
if (runMode == ACL_HOST) {
    void* hostInputAddr = nullptr;
    // 申请Host内存
    aclRet = aclrtMallocHost(&hostInputAddr, inputSize);
    // 将输入数据读入内存中，该自定义函数VencReadYuvFile由用户实现
    VencReadYuvFile(streamName, hostInputAddr, inputSize);
    // 数据传输
    aclRet = aclrtMemcpy(inputAddr, inputSize, hostInputAddr, inputSize, ACL_MEMCPY_HOST_TO_DEVICE);
    // 完成数据传输后，需及时释放不使用的内存
    aclrtFreeHost(hostInputAddr );
    hostInputAddr = nullptr;
} else {
    // 将输入数据读入内存中，该自定义函数VencReadYuvFile由用户实现
    VencReadYuvFile(streamName, inputAddr, inputSize);
}

// 6.2 发送输入数据，开始编码
hi_video_frame_info frame{};
frame.mod_id = HI_ID_VENC;
frame.v_frame.width = 128;
frame.v_frame.height = 128;
frame.v_frame.field = HI_VIDEO_FIELD_FRAME;
frame.v_frame.pixel_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420;
frame.v_frame.video_format = HI_VIDEO_FORMAT_LINEAR;
frame.v_frame.compress_mode = HI_COMPRESS_MODE_NONE;
frame.v_frame.dynamic_range = HI_DYNAMIC_RANGE_SDR8;
frame.v_frame.color_gamut = HI_COLOR_GAMUT_BT709;
frame.v_frame.width_stride[0] = 128;
frame.v_frame.width_stride[1] = 128;
frame.v_frame.width_stride[2] = 128;
frame.v_frame.virt_addr[0] = inputAddr;
frame.v_frame.virt_addr[1] = (hi_void *)((uintptr_t)frame.v_frame.virt_addr[0] + 128 * 128);
frame.v_frame.frame_flag = 0;
frame.v_frame.time_ref = 0;
frame.v_frame.pts = 0;
ret = hi_mpi_venc_send_frame(chn, &frame, 0);

// 7.获取编码结果
// 7.1 创建EPOLL实例
int32_t epollFd = 0;
int32_t fd = hi_mpi_venc_get_fd(chn);
ret = hi_mpi_sys_create_epoll(10, &epollFd);

hi_dvpp_epoll_event event;
event.events = HI_DVPP_EPOLL_IN;
event.data = (void*)(unsigned long)(fd);
ret = hi_mpi_sys_ctl_epoll(epollFd, HI_DVPP_EPOLL_CTL_ADD, fd, &event);

int32_t eventCount = 0;
// 编码完成前，会超时阻塞在这里，一旦完成，才会往下执行
ret = hi_mpi_sys_wait_epoll(epollFd, event, 3, 1000, &eventCount);

// 7.2 获取编码结果
hi_venc_chn_status stat;
ret = hi_mpi_venc_query_status(chn, &stat);
hi_venc_stream stream;
stream.pack_cnt = stat.cur_packs;
stream.pack = new hi_venc_pack[stream.pack_cnt];
ret = hi_mpi_venc_get_stream(chn, &stream, 1000);

// 7.3 如果运行模式为ACL_HOST，且Host上需要使用编码输出的码流，则需要申请Host内存，通过aclrtMemcpy接口将Device的输出码流传输到Host
if (g_runMode == ACL_HOST) {
    void* hostOutputAddr = nullptr;
    aclRet = aclrtMallocHost(&hostOutputAddr, outputSize);
    aclRet = aclrtMemcpy(hostOutputAddr, outputSize, stream.pack[0].addr, outputSize, ACL_MEMCPY_DEVICE_TO_HOST);
    // ......
    // 数据使用完成后，需及时释放不使用的内存
    aclrtFreeHost(hostOutputAddr);
    hostOutputAddr = nullptr;
} else {
    // 可以直接使用编码输出码流数据，在stream.pack[0].addr指向的内存中
    // TODO: 推理相关的代码逻辑
}

// 8.释放输入内存和输出码流
ret = hi_mpi_dvpp_free(inputAddr);
ret = hi_mpi_venc_release_stream(chn, &stream);
delete[] stream.pack;

// 9.通知编码器停止接收输入数据
ret = hi_mpi_venc_stop_chn(chn);
ret = hi_mpi_sys_ctl_epoll(epollFd, HI_DVPP_EPOLL_CTL_DEL, fd, NULL);
ret = hi_mpi_sys_close_epoll(epollFd);

// 10.销毁通道
ret = hi_mpi_venc_destroy_chn(chn);

// 11.媒体数据处理系统去初始化
ret = hi_mpi_sys_exit();

// 12.释放运行管理资源

// 13.AscendCL去初始化

// ....
