Dump数据采集

概述

当训练网络精度未达预期时，可以通过采集训练过程中各算子的运算结果（即Data Dump数据），然后借助精度比对工具，和业界标准算子（如TensorFlow）运算结果进行数据偏差对比，从而帮助开发人员快速定位算子精度问题。当前支持采集的算子数据主要包括：

input：dump算子的输入数据。
output：dump算子的输出数据。
all：同时dump算子的输入和输出数据。

默认训练过程中不采集算子的dump数据，如需采集并对数据进行分析，除了可以参考本节方法外，还可以参考整网数据比对进行一键式dump数据采集和分析，这种方法简化了采集和分析方法，更友好易用，推荐使用。

使用注意事项

当前支持采集所有迭代的dump数据，也支持用户指定dump的迭代数。在训练数据集较大的情况下，每次迭代的dump数据量很大（约几十G，甚至更多），建议控制迭代次数。
不能同时采集算子的dump数据和溢出检测数据，即不能同时开启enable_dump和enable_dump_debug。
支持采集AI Core、AI CPU和集合通信算子的dump数据。
建议在dump数据时，仅保留对计算过程的sess.run，删除不必要的sess.run代码，例如sess.run(global_step)，否则可能出现dump异常。

Estimator模式下采集Dump数据

自动迁移场景

检查迁移后的脚本是否存在“init_resource”。

如果存在，则需要参考下面示例，在init_resource函数中传入config配置。


                 if __name__ == '__main__':

  session_config = tf.ConfigProto(allow_soft_placement=True)
  custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
  custom_op.name = "NpuOptimizer"
  # enable_dump：是否开启Data Dump功能
  custom_op.parameter_map["enable_dump"].b = True
  # dump_path：Dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限。
  custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
  # dump_step：指定采集哪些迭代的Dump数据
  custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
  # dump_mode：Dump模式，取值：input/output/all
  custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")

  (npu_sess, npu_shutdown) = init_resource(config=session_config)
  tf.app.run()
  shutdown_resource(npu_sess, npu_shutdown)
  close_session(npu_sess)

需要注意，仅initialize_system中支持的配置项可在init_resource函数的config中进行配置，若需配置其他功能，请在npu_run_config_init函数的run_config中进行配置。

如果不存在，则直接执行下一步。

在迁移后的脚本中查找“npu_run_config_init”，找到运行配置函数，例如示例中的“run_config”。

如果运行配置函数中未传入session_config参数，则需要按照下面示例添加；如果已经传入了session_config参数，则进行下一步。


                session_config = tf.ConfigProto(allow_soft_placement=True)

run_config = tf.estimator.RunConfig(
    train_distribute=distribution_strategy,
    session_config=session_config,
    save_checkpoints_secs=60*60*24)

classifier = tf.estimator.Estimator(
    model_fn=model_function, model_dir=flags_obj.model_dir, config=npu_run_config_init(run_config=run_config))

修改session_config配置，添加Dump相关参数：


               session_config = tf.ConfigProto(allow_soft_placement=True)
custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name = 'NpuOptimizer'
# enable_dump：是否开启Data Dump功能
custom_op.parameter_map["enable_dump"].b = True
# dump_path：dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限
custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
# dump_step：指定采集哪些迭代的Dump数据
custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
# dump_mode：Dump模式，取值：input/output/all
custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")

run_config = tf.estimator.RunConfig(
    train_distribute=distribution_strategy,
    session_config=session_config,
    save_checkpoints_secs=60*60*24)

classifier = tf.estimator.Estimator(
    model_fn=model_function, model_dir=flags_obj.model_dir, config=npu_run_config_init(run_config=run_config))

手工迁移场景

Estimator模式下，通过NPURunConfig中的dump_config采集Dump数据，在创建NPURunConfig之前，实例化一个DumpConfig类进行dump的配置（包括配置dump路径、dump哪些迭代的数据、dump算子的输入还是输出数据等）。

关于DumpConfig类的构造函数中每个字段的详细解释，请参见精度比对。


             from npu_bridge.npu_init import *

# dump_path：dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限。
# enable_dump：是否开启Data Dump功能
# dump_step：指定采集哪些迭代的Dump数据
# dump_mode：Dump模式，取值：input/output/all
dump_config = DumpConfig(enable_dump=True, dump_path = "/home/HwHiAiUser/output", dump_step="0|5|10", dump_mode="all")

session_config=tf.ConfigProto(allow_soft_placement=True)

config = NPURunConfig(
  dump_config=dump_config,
  session_config=session_config
  )

sess.run模式下采集Dump数据

自动迁移场景

检查迁移后的脚本是否存在“init_resource”。

如果存在，则需要参考下面示例，在init_resource函数中传入config配置。


                 if __name__ == '__main__':

  session_config = tf.ConfigProto(allow_soft_placement=True)
  custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
  custom_op.name = "NpuOptimizer"
  # enable_dump：是否开启Data Dump功能
  custom_op.parameter_map["enable_dump"].b = True
  # dump_path：Dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限。
  custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
  # dump_step：指定采集哪些迭代的Dump数据
  custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
  # dump_mode：Dump模式，取值：input/output/all
  custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")

  (npu_sess, npu_shutdown) = init_resource(config=session_config)
  tf.app.run()
  shutdown_resource(npu_sess, npu_shutdown)
  close_session(npu_sess)

需要注意，仅initialize_system中支持的配置项可在init_resource函数的config中进行配置，若需配置其他功能，请在npu_config_proto函数的config_proto中进行配置。

如果不存在，则直接执行下一步。

在迁移后的脚本中找到“npu_config_proto”，找到运行配置参数（例如下面示例中的“session_config”），在运行配置中添加Dump相关配置，如下所示。


               session_config = tf.ConfigProto(allow_soft_placement=True)
custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name = 'NpuOptimizer'
custom_op.parameter_map["enable_dump"].b = True
custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")
config = npu_config_proto(config_proto=session_config)
with tf.Session(config=config) as sess:
    sess.run(tf.global_variables_initializer())
    interaction_table.init.run()

手工迁移场景

sess.run模式下，通过session配置项enable_dump、dump_path、dump_step、dump_mode等配置参数进行Dump数据采集，详细参数说明可参见精度比对。


             config = tf.ConfigProto(allow_soft_placement=True)

custom_op =  config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name =  "NpuOptimizer"
custom_op.parameter_map["use_off_line"].b = True

# enable_dump：是否开启Data Dump功能
custom_op.parameter_map["enable_dump"].b = True
# dump_path：dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限。
custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
# dump_step：指定采集哪些迭代的Dump数据
custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
# dump_mode：Dump模式，取值：input/output/all
custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")
config.graph_options.rewrite_options.remapping = RewriterConfig.OFF
config.graph_options.rewrite_options.memory_optimization = RewriterConfig.OFF

with tf.Session(config=config) as sess:
  print(sess.run(cost))

tf.keras模式修改

自动迁移场景

检查迁移后的脚本是否存在“init_resource”。

如果存在，则需要参考下面示例，在init_resource函数中传入config配置。


                 if __name__ == '__main__':

  session_config = tf.ConfigProto(allow_soft_placement=True)
  custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
  custom_op.name = "NpuOptimizer"
  # enable_dump：是否开启Data Dump功能
  custom_op.parameter_map["enable_dump"].b = True
  # dump_path：Dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限。
  custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
  # dump_step：指定采集哪些迭代的Dump数据
  custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
  # dump_mode：Dump模式，取值：input/output/all
  custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")

  (npu_sess, npu_shutdown) = init_resource(config=session_config)
  tf.app.run()
  shutdown_resource(npu_sess, npu_shutdown)
  close_session(npu_sess)

需要注意，仅initialize_system中支持的配置项可在init_resource函数的config中进行配置，若需配置其他功能，请在“set_keras_session_npu_config”函数的config中进行配置。

如果不存在，则直接执行下一步。

在脚本中找到“set_keras_session_npu_config”，找到运行配置，例如config_proto，然后在运行配置中添加Dump相关配置，如下所示。


               import tensorflow as tf
import tensorflow.python.keras as keras
from tensorflow.python.keras import backend as K
from npu_bridge.npu_init import *

config_proto = tf.ConfigProto(allow_soft_placement=True)
custom_op = config_proto.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name = 'NpuOptimizer'
custom_op.parameter_map["enable_dump"].b = True
custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")
npu_keras_sess = set_keras_session_npu_config(config=config_proto)

#数据预处理...
#模型搭建...
#模型编译...
#模型训练...

手工迁移场景
 与sess.run的手工迁移场景配置方式类似，请参见sess.run模式下采集Dump数据。

分布式场景下在指定的RANK上采集Dump数据

分布式的数据并发场景下，如果需要减少dump数据量，可以指定在某个RANK上采集Dump数据，下面以Estimator模式训练脚本为例介绍指定方法。


             if int(os.getenv('RANK_ID')) == 7:
      dump_flag = True
  else:
      dump_flag = False
    dump_config = DumpConfig(enable_dump=dump_flag, dump_path="/home/data_dump", dump_step="20", dump_mode="output")

执行训练，生成Dump数据

后续通过工具进行精度比对时，不仅依赖Dump数据，而且需要计算图结构，因此，在执行训练之前，需要配置环境变量dump图文件：


            # 1：全量dump；2：不含有权重等数据的基本版dump；3：只显示节点关系的精简版dump
export DUMP_GE_GRAPH=2
# 1：dump所有图;2：dump除子图外的所有图;3：dump最后的生成图，即经过GE优化、编译后的图;4：dump最早的生成图，即经过GE解析映射算子后，最早下沉到Device上的整图，此时图结构尚未经过GE的编译优化。
export DUMP_GRAPH_LEVEL=3
# 指定dump图文件存储路径
export DUMP_GRAPH_PATH=/home/dumpgraph

执行训练，生成的dump图文件和dump数据文件。

dump图文件：生成在${DUMP_GRAPH_PATH}/${pid}_${deviceid}目录下，以“ge”开头。

dump数据文件：生成在dump_path指定的目录下，即{dump_path}/{time}/{deviceid}/{model_name}/{model_id}/{data_index}目录下，以{dump_path}配置/home/HwHiAiUser/output为例，例如存放在“/home/HwHiAiUser/output/20200808163566/0/ge_default_20200808163719_121/11/0”目录下。

每次迭代都会产生dump数据，在训练数据集较大的情况下，每次迭代的dump数据量很大（约几十G，甚至更多），建议控制迭代次数，一般仅执行一次迭代。
多p环境下，因训练脚本中多device进程调起时间有差异会导致落盘时产生多个时间戳目录。
在docker内执行时，生成的数据存在docker里。

表1 dump数据文件路径格式说明
路径key	说明	备注
dump_path	训练脚本中设置的dump_path路径（如果设置的是相对路径，则为拼接后的全路径）。	--
time	dump数据文件落盘的时间	格式为：YYYYMMDDHHMMSS
deviceid	Device设备ID号	--
model_name	子图名称	model_name层可能存在多个文件夹。如果model_name出现了“.”、“/”、“\”、空格时，转换为下划线表示。
model_id	子图ID号	--
data_index	迭代数，用于保存对应迭代的dump数据	如果指定了dump_step，则data_index和dump_step一致；如果不指定dump_step，则data_index序号从0开始计数，每dump一个迭代的数据，序号递增1。
dump文件	命名规则格式为{op_type}.{op_name}.{taskid}.{stream_id}.{timestamp}。如果按命名规则定义的文件名称长度超过了OS文件名称长度限制（一般是255个字符），则会将该dump文件重命名为一串随机数字，映射关系可查看同目录下的mapping.csv。	如果op_type、op_name出现了“.”、“/”、“\”、空格时，转换为下划线表示。

由于“ge”开头的dump图文件非常多，而且dump数据文件夹的model_name层可能存在多个文件夹，事实上，我们仅需要找到计算图文件，且仅需要model_name为计算图名称的文件夹。下面提供一些方法帮助用户快速找到对应的文件。

选取计算图文件。
下面提供两种方法：
- 方法一：在所有以“_Build.txt”为结尾的dump图文件中，查找“Iterator”这个关键词。记录查找出的计算图文件名称，用于后续精度比对。
```

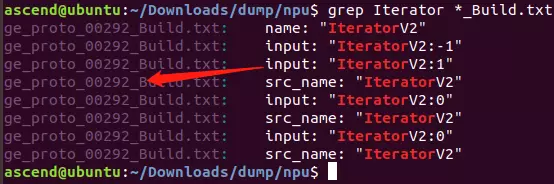

grep Iterator *_Build.txt
```
  如上图所示，“ge_proto_00292_Build.txt”文件即是我们需要找到的计算图文件。
- 方法二：将TensorFlow模型保存为pb文件，然后查看该模型，选取其中一个计算类算子的名字作为关键字，包含该关键字的dump图文件即为计算图文件。
选取dump数据文件。
1. 打开2中找到的计算图文件，记录graph中的name字段值。如下示例中，记录下“ge_default_20201209083353_71”。
```
graph {
  name: "ge_default_20201209083353_71"
  op {
    name: "atomic_addr_clean0_71"
    type: "AtomicAddrClean"
    attr {
      key: "_fe_imply_type"
      value {
        i: 6
      }
}
```

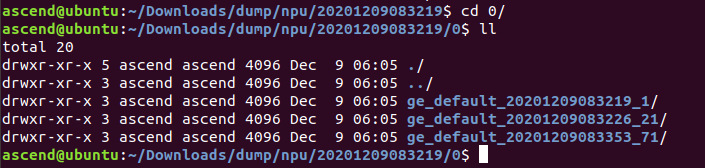

2. 进入到dump数据文件夹，我们会看到model_name层存在多个文件夹：

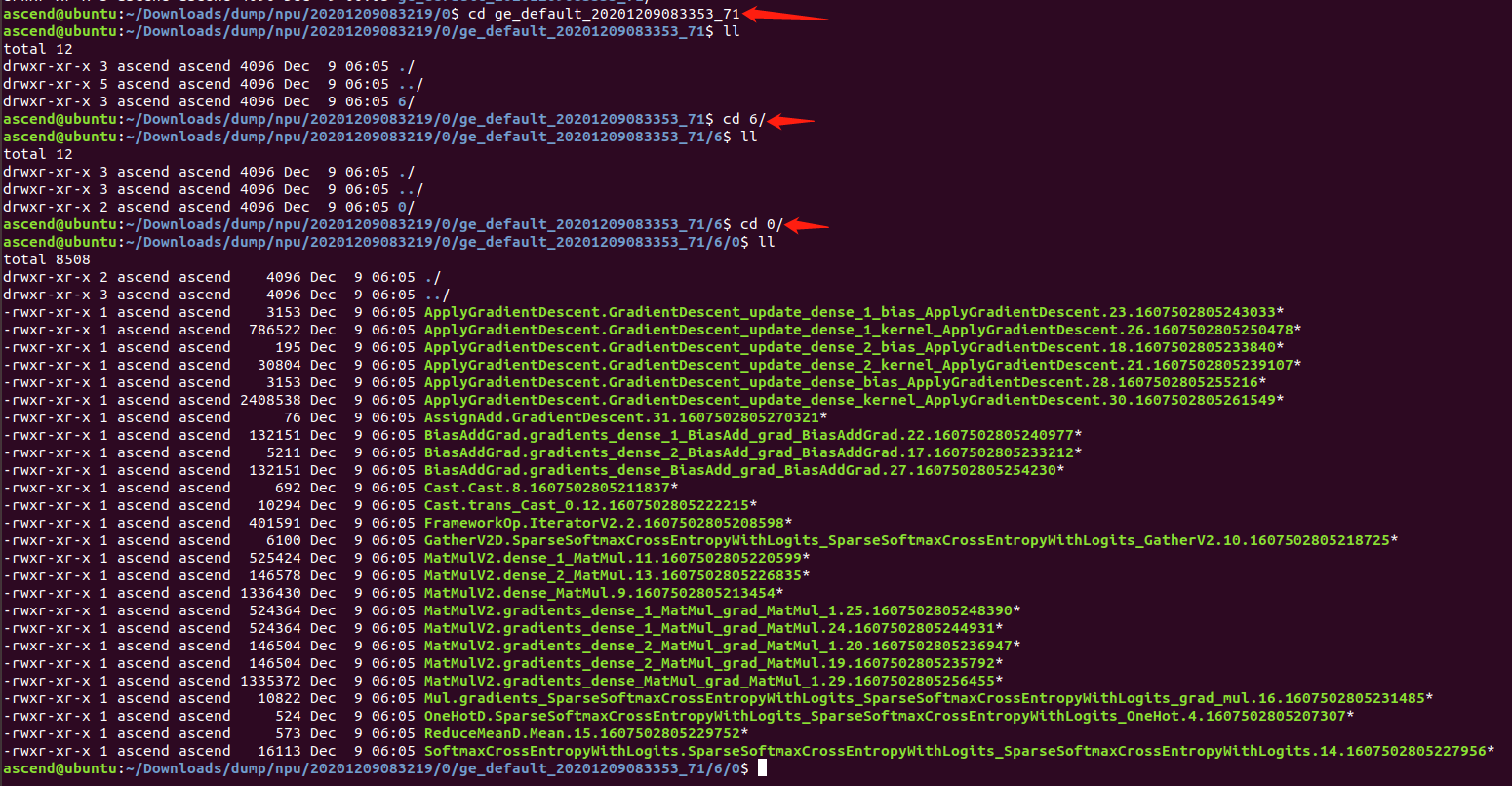

3. 找到刚记录的名称为计算图name值的文件夹，例如ge_default_20201209083353_71，该目录下的文件即为需要的dump数据文件。

通过精度比对工具进行精度分析

您可以通过精度比对工具解析Data Dump数据，从而进行算子精度分析，具体请参考《精度比对工具使用指南》。

精度调优案例

昇腾社区上有部分精度调优案例，可供参考。
