SoftmaxGradFront

功能说明

将输入tensor[m0, m1, ...mt, n](t大于等于0)的非尾轴长度相乘的结果看作m,则输入tensor的shape看作[m, n]。对输入tensor[m,n]按行做gradfront反向计算,计算公式如下:

当输入shape为ND格式时,内部的reduce过程按last轴进行;当输入shape为NZ格式时,内部的reduce过程按照last轴和first轴进行,reduce过程可以参考SoftMax中的图示说明。

为方便理解,通过python脚本实现的方式,表达其计算公式如下,其中dx、y是源操作数(输入),d为目的操作数(输出)。

def softmax_grad_front(dx, y, is_fp16=False):
    dx = dx.astype(np.float32)
    y = y.astype(np.float32)

    d = (dx * y).sum(axis=-1, keepdims=True)  ###[1024,1]
    if is_fp16:
    d = d.astype(np.float16)
    return d

实现原理

以float类型,ND格式,shape为[m, k]的输入Tensor为例,描述SoftmaxGradFront高阶API内部算法框图,如下图所示。

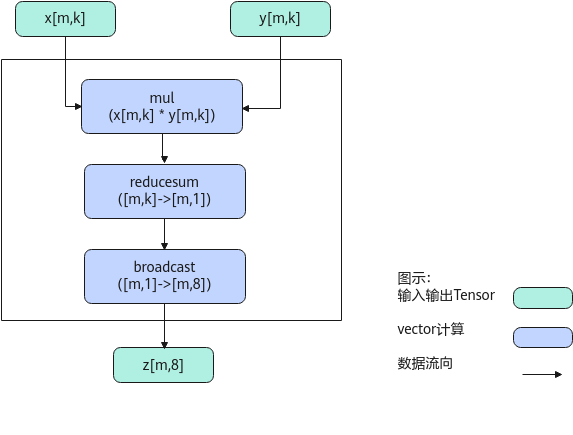

图1 SoftmaxGradFront算法框图

计算过程分为如下几步,均在Vector上进行:

  1. mul步骤:对输入x和y所有数据相乘,计算结果会保存到一个临时空间temp中;
  2. reducesum步骤:对temp中的数据([m, k])每一行数据求和得到[m, 1],计算结果保存到临时空间中;
  3. broadcast步骤:对[m, 1]做一个按datablock为单位的填充,比如float类型下,把[m, 1]扩展成[m, 8],并输出结果z。

函数原型

  • 接口框架申请临时空间
    1
    2
    template <typename T, bool isBasicBlock = false, bool isDataFormatNZ = false>
    __aicore__ inline void SoftmaxGradFront(const LocalTensor<T>& dstTensor, const LocalTensor<T>& gradTensor, const LocalTensor<T>& srcTensor, const SoftMaxTiling& tiling, const SoftMaxShapeInfo& softmaxShapeInfo = {})

  • 通过sharedTmpBuffer入参传入临时空间
    1
    2
    template <typename T, bool isBasicBlock = false, bool isDataFormatNZ = false>
    __aicore__ inline void SoftmaxGradFront(const LocalTensor<T>& dstTensor, const LocalTensor<T>& gradTensor, const LocalTensor<T>& srcTensor, const LocalTensor<uint8_t>& sharedTmpBuffer, const SoftMaxTiling& tiling, const SoftMaxShapeInfo& softmaxShapeInfo = {})


由于该接口的内部实现中涉及复杂的计算,需要额外的临时空间来存储计算过程中的中间变量。临时空间支持接口框架申请和开发者通过sharedTmpBuffer入参传入两种方式。

  • 接口框架申请临时空间,开发者无需申请,但是需要预留临时空间的大小。
  • 通过sharedTmpBuffer入参传入,使用该tensor作为临时空间进行处理,接口框架不再申请。该方式开发者可以自行管理sharedTmpBuffer内存空间,并在接口调用完成后,复用该部分内存,内存不会反复申请释放,灵活性较高,内存利用率也较高。

接口框架申请的方式,开发者需要预留临时空间;通过sharedTmpBuffer传入的情况,开发者需要为tensor申请空间。临时空间大小BufferSize的获取方式如下:通过SoftmaxGrad Tiling接口中提供的GetSoftMaxGradMaxTmpSize/GetSoftMaxGradMinTmpSize接口获取所需最小和最大临时空间大小,最小空间可以保证功能正确,最大空间用于提升性能。

参数说明

表1 模板参数说明

参数名

描述

T

操作数的数据类型。

isBasicBlock

srcTensor和gradTensor的shape信息和Tiling切分策略满足基本块要求的情况下,可以使能该参数用于提升性能,默认不使能。基本块要求如下:

  • srcTensor和dstTensor的shape信息[m,n]需要满足如下条件:尾轴长度n小于2048并且是64的倍数,非尾轴长度的乘积m为8的倍数。
  • 通过调用IsBasicBlockInSoftMax判断Tiling切分策略是否满足基本块的切分要求。

针对Atlas 200/500 A2推理产品,该参数为预留参数,暂未启用,为后续的功能扩展做保留,保持默认值即可。

isDataFormatNZ

当前输入输出的数据格式是否为NZ格式,默认数据格式为ND。

针对Atlas 200/500 A2推理产品,不支持配置为NZ格式。

表2 接口参数说明

参数名

输入/输出

描述

dstTensor

输出

目的操作数。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:half/float

Atlas推理系列产品AI Core,支持的数据类型为:half/float

Atlas 200/500 A2推理产品,支持的数据类型为:half/float

last轴长度固定32Byte即一个datablock长度,并且该datablock中的所有数据为同一个值。比如half数据类型下,该datablock里的16个数均为相同的值,非last轴长度需要和srcTensor保持一致。

gradTensor

输入

源操作数。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:half/float

Atlas推理系列产品AI Core,支持的数据类型为:half/float

Atlas 200/500 A2推理产品,支持的数据类型为:half/float

last轴长度需要32Byte对齐。

srcTensor

输入

源操作数。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:half/float

Atlas推理系列产品AI Core,支持的数据类型为:half/float

Atlas 200/500 A2推理产品,支持的数据类型为:half/float

last轴长度需要32Byte对齐。

sharedTmpBuffer

输入

临时空间。

类型为LocalTensor,支持的TPosition为VECIN/VECCALC/VECOUT。

该操作数的数据类型固定uint8_t。

用于接口内部复杂计算时存储中间变量,由开发者提供。

临时空间大小BufferSize的获取方式请参考SoftmaxGrad Tiling接口

tiling

输入

softmaxgradfront计算所需tiling信息,Tiling信息的获取请参考SoftmaxGrad Tiling接口

softmaxShapeInfo

输入

srcTensor的shape信息。SoftMaxShapeInfo类型,具体定义如下:

struct SoftMaxShapeInfo {
uint32_t srcM; // 非尾轴乘积长度
uint32_t srcK; // 尾轴长度,必须32Byte对齐
uint32_t oriSrcM; // 原始非尾轴乘积长度
uint32_t oriSrcK;  // 原始尾轴长度
};

需要注意,当输入输出的数据格式为NZ格式时,尾轴长度为reduce轴长度即图2中的W0*W1,非尾轴为H0*H1。

返回值

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas推理系列产品AI Core

Atlas 200/500 A2推理产品

注意事项

调用示例

本样例输入srcTensor的Shape大小为[128,64],输入gradtensor的Shape大小为[128,64],输出dstTensor的Shape大小为[128,16],数据类型均为half,输入输出的数据排布格式为ND,不使能基本块。
#include "kernel_operator.h"

template <typename T> class KernelSoftmaxGrad {
public:
    __aicore__ inline KernelSoftmaxGrad() {}
    __aicore__ inline void Init(__gm__ uint8_t* src1Gm, __gm__ uint8_t* src2Gm, __gm__ uint8_t* dstGm, const SoftMaxTiling& tilingData)
    {
        elementNumPerBlk = 32 / sizeof(T);
        src1Global.SetGlobalBuffer((__gm__ T*)src1Gm);
        src2Global.SetGlobalBuffer((__gm__ T*)src2Gm);
        dstGlobal.SetGlobalBuffer((__gm__ T*)dstGm);
        pipe.InitBuffer(inQueueSrc1, 1, height * width * sizeof(T));
        pipe.InitBuffer(inQueueSrc2, 1, height * width * sizeof(T));
        pipe.InitBuffer(outQueueDst, 1, height * elementNumPerBlk * sizeof(T));
        tiling = tilingData;
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<T> srcLocal1 = inQueueSrc1.AllocTensor<T>();
        AscendC::LocalTensor<T> srcLocal2 = inQueueSrc2.AllocTensor<T>();
        AscendC::DataCopy(srcLocal1, src1Global, height * width);
        AscendC::DataCopy(srcLocal2, src2Global, height * width);
        inQueueSrc1.EnQue(srcLocal1);
        inQueueSrc2.EnQue(srcLocal2);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<T> srcLocal1 = inQueueSrc1.DeQue<T>();
        AscendC::LocalTensor<T> srcLocal2 = inQueueSrc2.DeQue<T>();
        AscendC::LocalTensor<T> dstLocal = outQueueDst.AllocTensor<T>();
        AscendC::SoftMaxShapeInfo srcShape = { height, width, height, width };
        AscendC::SoftmaxGradFront<T>(dstLocal, srcLocal2, srcLocal1, tiling, srcShape);
        outQueueDst.EnQue<T>(dstLocal);
        inQueueSrc1.FreeTensor(srcLocal1);
        inQueueSrc2.FreeTensor(srcLocal2);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<T> dstLocal = outQueueDst.DeQue<T>();
        AscendC::DataCopy(dstGlobal, dstLocal, height * elementNumPerBlk);
        outQueueDst.FreeTensor(dstLocal);
    }

private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc1;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc2;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
    AscendC::GlobalTensor<T> src1Global, src2Global, dstGlobal;
    uint32_t elementNumPerBlk = 0;
    uint32_t width = 64;
    uint32_t height = 128;
    SoftMaxTiling tiling;
};

extern "C" __global__ __aicore__ void softmax_grad_kernel_half(__gm__ uint8_t* src1Gm, __gm__ uint8_t* src2Gm, __gm__ uint8_t* dstGm, __gm__ uint8_t* tiling)
{
    GET_TILING_DATA(tilingData, tiling);
    KernelSoftmaxGrad<half> op;
    op.Init(src1Gm, src2Gm, dstGm, tilingData.softmaxTilingData);
    op.Process();
}
