比对操作

说明

  • 本节涉及的.json文件、目录等名称均为举例，请根据实际环境替换。其中，-out指定的结果存放路径，需确保操作用户具有读写权限。
  • 基于相同模型（开/关融合）、昇腾AI处理器运行生成的dump数据进行单算子精度比对时，需同时指定-f和-cf参数或同时不指定这两个参数。

操作步骤

本节以非量化昇腾AI处理器运行生成的dump数据与非量化Caffe模型npy数据比对为例进行介绍，下文中参数说明均以该示例介绍，请根据您的实际情况进行替换。

  1. 登录CANN工具安装环境。
  2. 生成json文件。
    $HOME/Ascend/ascend-toolkit/latest/bin/atc --mode=1 --om=$HOME/data/resnet50.om --json=$HOME/data/resnet50.json
  3. 进入$HOME/Ascend/ascend-toolkit/latest/tools/operator_cmp/compare目录。
  4. 执行单算子比对默认配置比对。

    由于dump和npy比对数据文件是由多个文件组成，故下文操作步骤中-m和-g参数须指定数据文件所在的父目录。如：$HOME/MyApp/resnet50，其中resnet50文件夹下直接保存比对数据文件。

    目录结构示例如下：

    1
2
3
4
5
6

    root@xxx:$HOME/MyApp/resnet50# tree
.
├── BatchMatMul.bert_encoder_layer_0_attention_self_MatMul_1.24.1614717261785536
├── BatchMatMul.bert_encoder_layer_0_attention_self_MatMul.21.1614717261768864
├── BatchMatMul.bert_encoder_layer_10_attention_self_MatMul_1.235.1614717263664916
#仅为示例，此处省略剩余文件名。

    python3 msaccucmp.py compare -m $HOME/MyApp_mind/resnet50 -g $HOME/Standard_caffe/resnet50 -f $HOME/data/resnet50.json -out $HOME/result -op pool5 -i 0

    各参数详细介绍请参见命令格式说明。

    精度比对结果文件内容如图1和图2所示。
    图1 单算子比对概要结果
    单算子比对概要结果存放在{op_name}_input_{index}_summary.txt或{op_name}_output_{index}_summary.txt文件中，各参数说明如下：
    表1 单算子比对概要结果的参数说明

    参数

    说明

    TotalCount

    该算子的dump数据的data个数。

    NPUDump

    表示My Output模型算子名。

    GroundTruth

    表示Ground Truth模型的算子名。

    Format

    数据格式。

    MinAbsoluteError

    绝对误差的最小值。

    MaxAbsoluteError

    绝对误差的最大值。

    MinRelativeError

    相对误差的最小值。

    MaxRelativeError

    相对误差的最大值。

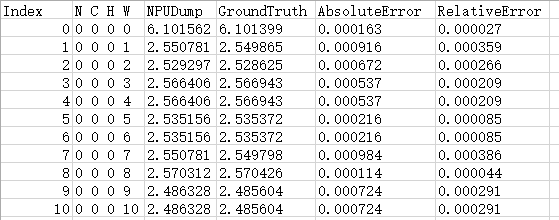

    图2 单算子完整比对结果

    单算子比对完整结果存放在{op_name}_input_{index}_{file_index}.csv或{op_name}_output_{index}_{file_index}.csv文件中，每个文件最多记录100万条数据。配置--ignore_single_op_result参数时不生成此结果。比对结果各列参数说明如表2。

    表2 单算子完整比对结果参数说明

    参数

    说明

    N C H W

    数据的坐标点。

    NPUDump

    My Output模型的算子dump值。

    GroundTruth

    Ground Truth模型的算子dump值。

    RelativeError

    相对误差，AbsoluteError值除以Ground Truth模型算子的dump值比对出来的结果。当Ground Truth算子的dump值为0时，该处显示为“-”。

    AbsoluteError

    绝对误差，My Output模型算子的dump值减Ground Truth模型算子的dump值取绝对值比对出来的结果。

    若已知输出结果文件数据量较大，可以通过配置参数来减少输出结果的数据量。根据结果文件说明选择合适的比对场景，执行6，以便快速识别算子存在精度问题的位置（输入、输出、坐标点）。

  5. （可选）执行单算子比对仅比对TopN条数据。
    python3 msaccucmp.py compare -m $HOME/MyApp_mind/resnet50 -g $HOME/Standard_caffe/resnet50 -f $HOME/data/resnet50.json -out $HOME/result  -op pool1 -o 0 -n 20

    各参数详细介绍请参见命令格式说明。

    比对完成后的打屏展示结果如图3所示。

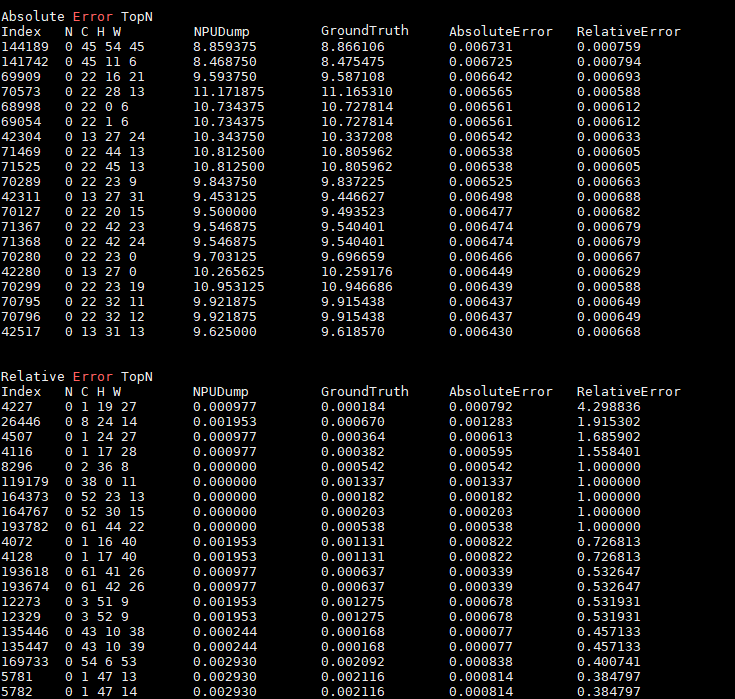

    图3 前20条数据比对结果

    前20条数据比对csv结果文件内容如图4和图5所示。

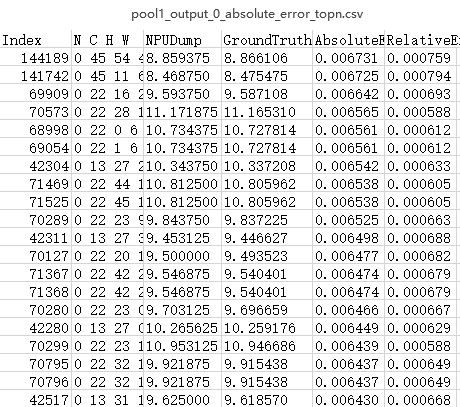

    图4 绝对误差（Top20）

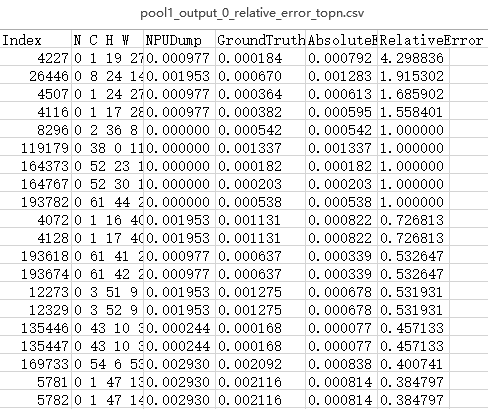

    图5 相对误差（Top20）
  6. 比对结果分析。

    输出比对结果文件后，首先将绝对误差或相对误差由大到小排序，找出TopN条数据，用户可以基于自己的评估指标判断该算子精度是否达标。如果不满足精度要求，可以将当前测评数据交由算子开发人员进行算子内部逻辑分析。

    绝对误差或相对误差的值越趋近于0表示精度越高，但实际算子需要满足的精度根据用户实际需求判断。

父主题： 单算子比对
