指令流水图

以指令维度展示时序关系，并关联调用栈快速追踪瓶颈位置。支持以下两种可视化呈现方式：

• 添加 -g 编译选项会在生成的二进制文件中附带调试信息，建议限制带有调试信息的用户程序的访问权限，确保只有授权人员可以访问该二进制文件。
• 若不使用llvm-symbolizer组件提供的相关功能，输入msProf的程序编译时不包含-g即可，msProf工具则不会调用llvm-symbolizer组件的相关功能。
• 若用户仅需关注部分算子性能时，可在Atlas 推理系列产品和Atlas A2训练系列产品/Atlas 800I A2推理产品的单核内调用TRACE_START和TRACE_STOP接口。并在编译配置文件中添加-DASCENDC_TRACE_ON，具体操作请参见添加-DASCENDC_TRACE_ON的方法。然后，才能生成该范围内的流水图信息。
• 用户需在编译配置文件中添加-DASCENDC_TRACE_ON，具体修改方法可参考以下样例工程。
  • MatMulCustomSample算子工程，需编辑/MatMulCustomSample/KernelLaunch/MatMulInvocationNeo/cmake/npu_lib.cmake。

    ascendc_compile_definitions
    (
        ...
        -DASCENDC_TRACE_ON
    )

  • AddCustomSample算子工程，需编辑/AddCustomSample/FrameworkLaunch/AddCustom/op_kernel/CMakeLists.txt。

    add_ops_compile_options
    (
        ...
        -DASCENDC_TRACE_ON
    )

• 浏览器

  在Chrome浏览器中输入“chrome://tracing”地址，并将通过工具使用会生成指令流水图文件（trace.json）拖到空白处打开，键盘上输入快捷键（W：放大，S：缩小，A：左移，D：右移）可进行查看。关键字段说明如表1。

  表1 关键字段说明

  字段名	字段含义
  VECTOR	向量运算单元。
  SCALAR	标量运算单元。
  CUBE	矩阵乘运算单元。
  MTE1	数据搬运流水，数据搬运方向为：L1 ->{L0A/L0B, UBUF}。
  MTE2	数据搬运流水，数据搬运方向为：{DDR/GM, L2} ->{L1, L0A/B, UBUF}。
  MTE3	数据搬运流水，数据搬运方向为：UBUF -> {DDR/GM, L2, L1}、L1->{DDR/L2}。
  FIXP	数据搬运流水，数据搬运方向为：FIXPIPE L0C -> OUT/L1。（仅Atlas A2训练系列产品/Atlas 800I A2推理产品支持展示）
  FLOWCTRL	控制流指令。
  CACHEMISS	未命中ICache。
  USEMASK	自定义打点范围。
  ALL	表示在这个通道的指令在所有通道都执行。

• MindStudio Insight
  通过msprof op simulator生成的trace.json文件或visualize_data.bin文件可导入MindStudio Insight进行可视化呈现。



  • 若要使用MindStudio Insight进行查看时，需要单独安装MindStudio Insight软件包，具体下载链接请参见《MindStudio Insight 用户指南》的“安装与卸载”章节。
  • 将visualize_data.bin文件导入MindStudio Insight的具体操作请参考《MindStudio Insight 用户指南》的“导入性能数据”章节。
  • MindStudio Insight具体操作请参见《MindStudio Insight 用户指南》的“算子调优 > 时间线（Timeline）”章节。

指令流水图介绍(以MindStudio Insight为例）

MindStudio Insight工具以时序图方式为用户提供指令在昇腾AI处理器上的运行情况，用户可通过分析时序图中的指令详情、指令执行时间、指令关联代码的调用栈及指令/流水间同步连线等信息，识别微观指令的时序优化点。

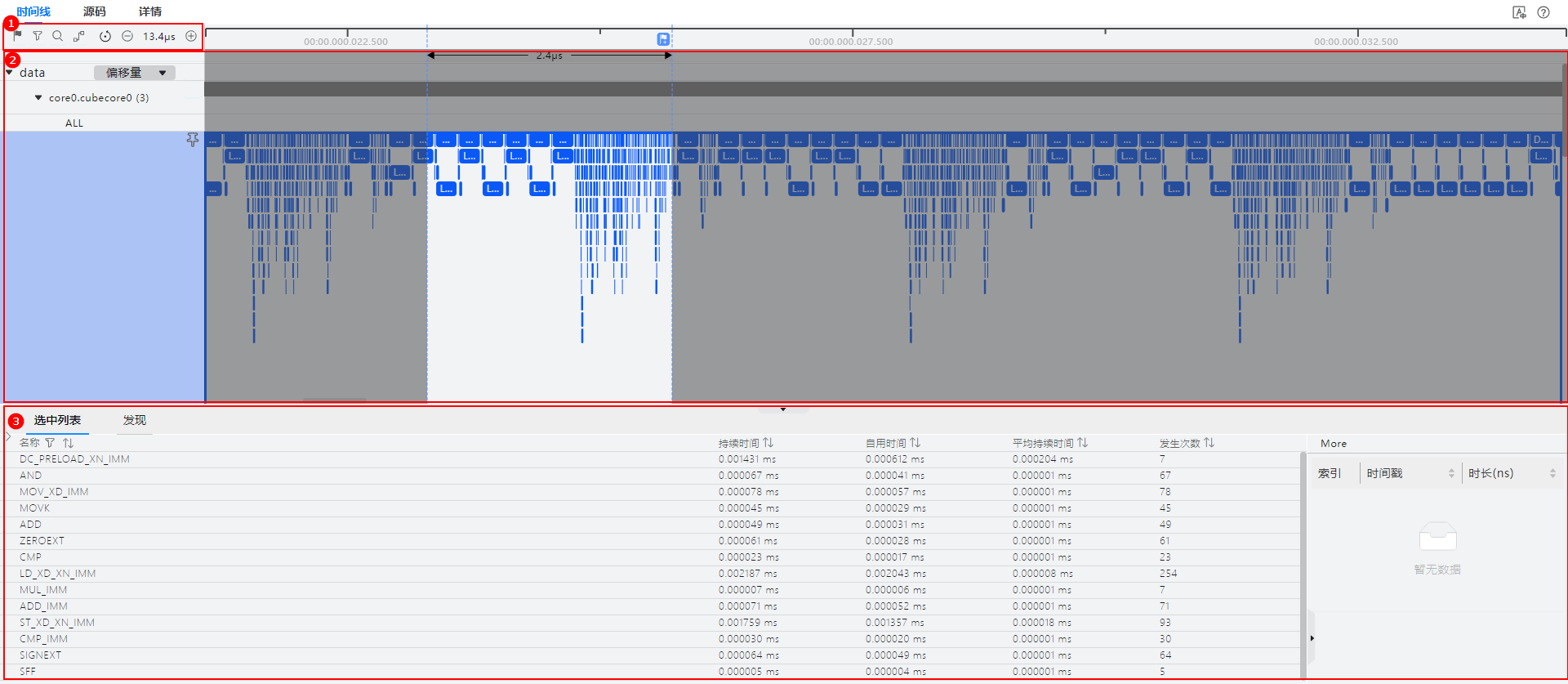

图1 时间线界面

• 展示各Pipe中各指令的运行时长以及不同Pipe间的指令依赖关系，帮助用户分析流水排布间可能存在的性能优化点。
• 支持将流水指令信息与代码关联，指导用户如何基于代码去优化流水排布。

通过观察Timeline各个层级上的耗时长短、间隙等判断对应指令和Pipe是否存在性能问题，如指令执行是否存在瓶颈、是否存在高耗时的指令等。
