ArithmeticUtilization（cube及vector类型指令耗时和占比）

cube及vector类型指令的cycle占比数据ArithmeticUtilization.csv，建议优化算子逻辑，减少冗余计算指令。详情介绍请参见下表中的字段说明。

Atlas A2训练系列产品/Atlas 800I A2推理产品

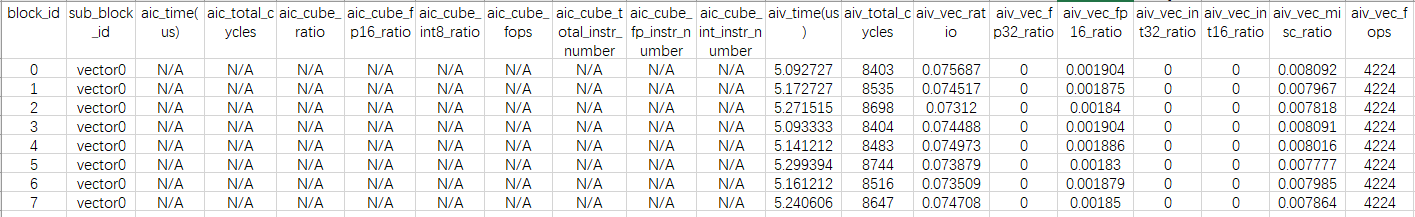

图1 ArithmeticUtilization.csv文件
点击放大

关键字段说明如下。

表1 字段说明
字段名	字段解释
block_id	Task运行切分数量，对应Task运行时配置的核数。
sub_block_id	Task运行使用的每个block名称和序号。
aic_time(us)	该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行时间，单位us。
aic_total_cycles	该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行的cycle总数。
aiv_time(us)	该Task被分配到每个AI Vector Core计算单元上后，每个AI Vector Core计算单元上的执行时间，单位us。
aiv_total_cycles	该Task被分配到每个AI Vector Core计算单元上后，每个AI Vector Core计算单元上的执行的cycle总数。
aic_cube_ ratio	代表cube 单元指令的cycle数在total cycle数中的占用比。
aic_cube_fp16_ratio	代表cube fp16类型指令的cycle数在total cycle数中的占用比。
aic_cube_int8_ratio	代表cube int8类型指令的cycle数在total cycle数中的占用比。
aic_cube_fops	代表cube类型的浮点运算数，即计算量，可用于衡量算法/模型的复杂度，其中fops表示floating point operations。
aic_cube_total_instr_number	代表cube指令的总条数，包括fp和int类型。
aic_cube_fp_instr_number	代表cube fp类型指令的总条数。
aic_cube_int_instr_number	代表cube int类型指令的总条数。
aiv_vec_ratio	代表vec单元指令的cycle数在total cycle数中的占用比。
aiv_vec_fp32_ratio	代表vec fp32类型指令的cycle数在total cycle数中的占用比。
aiv_vec_fp16_ratio	代表vec fp16类型指令的cycle数在total cycle数中的占用比。
aiv_vec_int32_ratio	代表vec int32类型指令的cycle数在total cycle数中的占用比。
aiv_vec_ int16_ratio	代表vec int16类型指令的cycle数在total cycle数中的占用比。
aiv_vec_misc_ratio	代表vec misc类型指令的cycle数在total cycle数中的占用比。
aiv_vec_fops	代表vector类型浮点运算数，即计算量，可用于衡量算法/模型的复杂度，其中fops表示floating point operations。

Atlas 推理系列产品

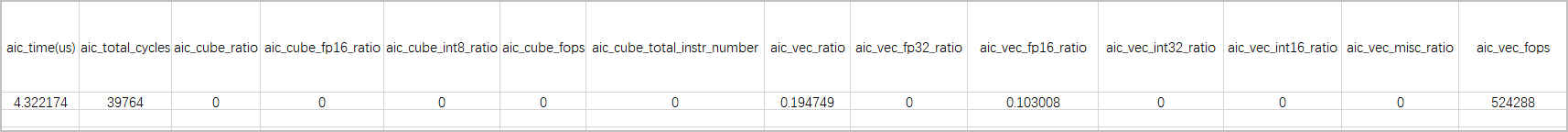

图2 ArithmeticUtilization.csv文件
点击放大

关键字段说明如下。

表2 字段说明
字段名	字段解释
aic_time(us)	该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行时间，单位us。
aic_total_cycles	该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行的cycle总数。
aic_cube_ ratio	代表cube 单元指令的cycle数在total cycle数中的占用比。
aic_cube_fp16_ratio	代表cube fp16类型指令的cycle数在total cycle数中的占用比。
aic_cube_int8_ratio	代表cube int8类型指令的cycle数在total cycle数中的占用比。
aic_cube_fops	代表cube类型的浮点运算数，即计算量，可用于衡量算法/模型的复杂度，其中fops表示floating point operations。
aic_cube_total_instr_number	代表cube指令的总条数，包括fp和int类型。
aic_vec_ratio	代表vec单元指令的cycle数在total cycle数中的占用比。
aic_vec_fp32_ratio	代表vec fp32类型指令的cycle数在total cycle数中的占用比。
aic_vec_fp16_ratio	代表vec fp16类型指令的cycle数在total cycle数中的占用比。
aic_vec_int32_ratio	代表vec int32类型指令的cycle数在total cycle数中的占用比。
aic_vec_ int16_ratio	代表vec int16类型指令的cycle数在total cycle数中的占用比。
aic_vec_misc_ratio	代表vec misc类型指令的cycle数在total cycle数中的占用比。
aic_vec_fops	代表vector类型浮点运算数，即计算量，可用于衡量算法/模型的复杂度，其中fops表示floating point operations。
