开发流程

总体流程

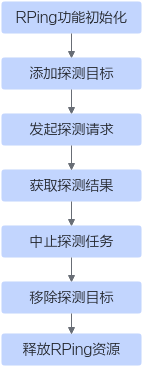

RPing功能开发的流程总览如下图所示。

图1 RPing功能开发流程

详细步骤

1. 初始化RPing功能，启动网络状态监测。

   调用HccnRpingInit接口进行RPing功能初始化，对于每一个参与RPing监测功能的NPU，都需要调用一次该接口。且一个进程里，一个NPU仅能调用一次该接口，不支持重复调用。

   初始化RPing功能前，首先需要定义HccnRpingInitAttr对象，初始化相关信息，并指定Device，代码片段示例如下：

   1 2 3 4 5 6 7 8 9 10 11 12 13

   // 初始化信息配置 int ipLen = 16; int devId = 4; HccnRpingInitAttr *initAttr = new HccnRpingInitAttr(); initAttr->mode = HCCN_RPING_MODE_ROCE; // 网络类型，当前只支持RoCE类型 initAttr->port = 13886; // 侦听端口，指定一个未使用的端口即可 initAttr->npuNum = 128; // 参与此次探测的全部NPU数量，即需要初始化的NPU个数 initAttr->bufferSize = 4096 * 50; // 配置值需要4K对齐，且必须大于：向每个探测目标的发包数量 * 2048 * 目标NPU数量 initAttr->ipAddr = new char[ipLen]; strcpy(initAttr->ipAddr, deviceIp[devId]); HccnRpingCtx rpingCtx = nullptr; aclrtSetDevice(devId); // 初始化之前需要指定Device HccnRpingInit(devId, initAttr, &rpingCtx); // 调用初始化接口，获取RPingCtx

2. 添加探测目标，建立发送端client NPU与接收端target NPU之间的RPing通信链路。
   调用HccnRpingAddTarget接口为作为client的NPU添加target，target即为需要被探测的NPU。

   • 调用该接口前，需要定义被探测的target信息，类型为HccnRpingTargetInfo。
   • 调用该接口之后，如果目标target超过120s还没有通过HccnRpingInit接口初始化，会超时失败。
   • 该接口可以反复调用，并支持按照IP地址为target信息去重，只保留第一个target信息。
   • 该接口有一个targrt添加失败就会返回错误。
   • 该接口支持一次最多添加16个target，若需要添加的target总数超过16个，请多次调用该接口实现。
   添加探测目标的代码片段示例如下：

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

   // 添加探测target char deviceIp[8][16] = { "192.168.99.127", "192.168.99.128", "192.168.99.129", "192.168.99.130", "192.168.99.131", "192.168.99.132", "192.168.99.133", "192.168.99.134" }; int ipLen = 16; int targetNum = devices.size() - 1; HccnRpingTargetInfo *target = new HccnRpingTargetInfo[targetNum]; for (int i = 0; i < devices.size() - 1; i++) { int devTargetId = devices[i]; // 从devices向量中取出target的deviceLogicId target[i].srcPort = 0; // tcp/udp 源端口 target[i].sl = 4; // RDMA网卡的service level , 取值范围：[0,7] target[i].tc = (33 & 0x3f) << 2; // RDMA网卡的traffic class，配置为RoCE报文的DSCP值 * 4 target[i].port = 13886; // socket连接端口，与target device初始化时配置的port一致 target[i].srcIp = new char[ipLen]; target[i].dstIp = new char[ipLen]; strcpy(target[i].srcIp, deviceIp[devClientId]); strcpy(target[i].dstIp, deviceIp[devTargetId]); } if (rpingCtx == nullptr) { printf("rpingCtx is null!\n"); return -1; } HccnRpingAddTarget(rpingCtx, targetNum, target);

   HccnRpingAddTarget接口可以按照HccnRpingTargetInfo对象中“dstIp”的值对入参中的target数组去重。targetNum需要与target数组大小一致，否则可能会导致数组访问越界。

3. 发起探测请求。
   调用HccnRpingBatchPingStart接口发起探测请求，开起BatchPing任务，client NPU会按照该接口中配置的发包数量及间隔时间向target NPU发送探测包。

   • 该接口调用前需要确保client NPU上已添加需要探测的target NPU信息，并且未处在探测任务执行的状态（即未处在BatchPing任务的执行状态）。
   • 如果想要重复调用该接口，可以在调用前先调用HccnRpingBatchPingStop接口终止BatchPing任务。

   发起探测请求的代码片段示例如下：

   1 2 3 4

   uint32_t pktNum = 10; // 发给每个target的报文数量 uint32_t interval = 1; // 发送报文的间隔时间，单位为ms uint32_t timeout = 100; // client从发包到收包的等待的最大时长，单位为ms HccnRpingBatchPingStart(rpingCtx, pktNum, interval, timeout);

   HccnRpingBatchPingStart接口在发起探测之前会校验HccnRpingInit接口配置的bufferSize值，bufferSize值需要大于“pktNum * 2048 * targetNum”，其中pktnum为向每个探测目标的发包数量，targetNum为该client要探测的target NPU总数。

4. 调用HccnRpingGetResult接口获取探测结果。

   探测结果以数组的形式呈现，每一个元素中存储的是探测target返回的信息。该接口不支持去重，因此需要确保入参中的“target”不包含重复信息。探测结果中的“state”字段代表了该探测结果的有效性，每个target result都会有一个对应的state，当其值为“HCCN_RPING_RESULT_STATE_VALID”时，代表结果真实有效，否则结果无效。

   获取探测结果的代码片段示例如下：

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

   // 获取探测结果 HccnRpingResultInfo *result = new HccnRpingResultInfo[targetNum]; HccnResult hccnRet = HCCN_E_AGAIN; while(hccnRet == HCCN_E_AGAIN) { sleep(1); hccnRet = HccnRpingGetResult(rpingCtx, targetNum, target, result); } for (int i = 0; i < targetNum; i++) { printf("txPkt[%u] rxPkt[%u] minRTT[%u] maxRTT[%u] avgRTT[%u] state[%u] payloadLen[%u]\n", result[i].txPkt, // 发送报文数 result[i].rxPkt, // 接收报文数 result[i].minRTT,// 最小收发包时延 result[i].maxRTT,// 最大收发包时延 result[i].avgRTT,// 平均收发包时延 result[i].state);// 获取结果的状态 }

5. 中止探测任务

   获取结果之后，调用HccnRpingBatchPingStop接口中止探测任务。

   1 2	// 中止探测任务 HccnRpingBatchPingStop(rpingCtx);

6. 移除探测目标

   结束探测任务之前，移除添加的探测目标，断开先前建立的RPing通信链路。

   • 该接口调用前须确保没有探测任务在执行。
   • 该接口调用前要保证有target信息添加过。

   1 2	// 删除探测目标 HccnRpingRemoveTarget(rpingCtx, targetNum, target);

7. 释放RPing资源。

   进程结束前需要调用HccnRpingDeinit接口释放内存资源。

   • 该接口必须在HccnRpingInit接口调用并返回成功的情形下才可以调用，否则会释放不存在的内存资源导致异常。
   • 该接口无法重复调用，重复调用会导致对内存的重复释放，可能造成段错误甚至coredump。

   1 2	// 释放内存 HccnRpingDeinit(rpingCtx);
