AI Core架构

基于TBE开发的算子运行在AI Core上，开发人员需要对AI Core架构有认识，本章节介绍AI Core架构基础知识。

总体架构

不同于传统的支持通用计算的CPU和GPU，也不同于专用于某种特定算法的专用芯片ASIC（Application Specific Integrated Circuit），AI Core架构本质上是为了适应某个特定领域中的常见应用和算法，通常称为“特定域架构”（Domain Specific Architecture,DSA）。

昇腾AI处理器的计算核心主要由AI Core构成，从控制上可以看成是一个相对简化的现代微处理器的基本架构。它包括了三种基础计算资源：矩阵计算单元（Cube Unit）、向量计算单元（Vector Unit）和标量计算单元（Scalar Unit）。这三种计算单元各司其职，形成了三条独立的执行流水线，在系统软件的统一调度下互相配合达到优化的计算效率。此外在矩阵计算单元和向量计算单元内部还提供了不同精度、不同类型的计算模式。

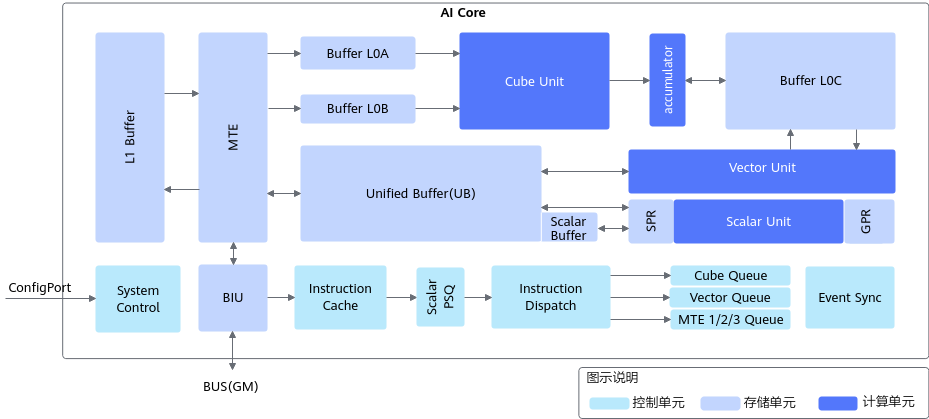

图1 AI Core架构

AI Core中包含计算单元、存储单元、与控制单元。

计算单元

计算单元是AI Core中提供强大算力的核心单元。AI Core中的计算单元主要包括：Cube Unit（矩阵计算单元）、Vector Unit（向量计算单元）和Scalar Unit（标量计算单元），完成AI Core中不同类型的数据计算。

表1 计算单元介绍

计算单元

描述

Cube

Cube负责执行矩阵运算。

Cube每次执行可以完成一个fp16的16*16与16*16的矩阵乘，例如C=A*B，如果是int8输入，则一次完成16*32与32*16的矩阵乘。其中A来源于L0A，B来源于L0B，L0C存储矩阵乘的结果和中间结果。

Vector

Vector负责执行向量运算。

其算力低于Cube，但灵活度高于Cube（如支持数学中的求倒数，求平方根等）。Vector所有计算的源数据以及目标数据都要求存储在Unified Buffer中，并要求32Byte对齐。

Scalar

Scalar负责各类型的标量数据运算和程序的流程控制。

功能上可以看做一个小CPU，完成整个程序的循环控制、分支判断、Cube/Vector等指令的地址和参数计算以及基本的算术运算等。

存储单元

AI Core中存在内部存储，AI Core需要把外部存储中的数据加载到内部存储中，才能完成相应的计算。AI Core的主要内部存储包括：L1 Buffer（L1缓冲区），L0 Buffer（L0缓冲区），Unified Buffer（统一缓冲区）和Scalar Buffer（标量缓冲区）。

为了配合AI Core中的数据传输和搬运，AI Core中还包含BIU（Bus Interface Unit，总线接口单元），MTE1（Memory Transfer Engine，存储转换引擎），MTE2，MTE3。其中BIU为AI Core与总线交互的接口；MTE为数据搬运单元，完成不同Buffer之间的数据搬运。

不同类型的昇腾AI处理器，存储单元大小不同，用户可通过get_soc_spec接口获取。

AI Core的内部存储列表如表2所示。

表2 存储单元介绍

存储单元

描述

MTE

AI Core上有多个MTE（Memory Transfer Engine，存储转换引擎），MTE负责AI Core内部数据在不同Buffer之间的读写管理及一些格式转换的操作，比如填充（padding）、转置（transpose）、3D图像转2D矩阵（Img2Col）等。

BIU

BIU (Bus Interface Unit，总线接口单元)， AI Core的“大门”，负责AI Core与总线的交互。BIU是AI Core从外部存储读取数据以及往外写数据的出入口，负责把AI Core的读写请求转换为总线上的请求并完成协议交互等工作。

L1 Buffer

L1缓冲区，通用内部存储，是AI Core内比较大的一块数据中转区，可暂存AI Core中需要反复使用的一些数据从而减少从总线读写的次数。

某些MTE的数据格式转换功能，要求源数据必须位于L1 Buffer，例如3D图像转2D矩阵（Img2Col）操作。

L0A Buffer / L0B Buffer

Cube指令的输入。

L0C Buffer

Cube指令的输出，但进行累加计算的时候，也是输入的一部分。

Unified Buffer

统一缓冲区，向量和标量计算的输入和输出。

Scalar Buffer

标量计算的通用缓冲区，作为GPR（通用寄存器，General-Purpose Register）不足时的补充。

GPR

通用寄存器（General-Purpose Register），标量计算的输入和输出。

应用开发工程师不需要具体关注这些寄存器。由系统内部实现封装，程序访问Scalar Buffer并执行标量计算的时候，系统内部自动实现Scalar Buffer和GPR之间的同步。

SPR

专用寄存器（Special-Purpose Register），AI Core的一组配置寄存器。

通过修改SPR的内容可以修改AI Core的部分计算行为。

本手册将以上AI Core的存储单元分为如下三类：

  • Cache：对程序员透明，当指令指定访问下级存储单元的时候，Cache可以对数据进行缓存，从而加快访问速度。
  • Buffer：对程序员可见的存储空间，通常用于向量计算或者标量计算中的临时数据保存等。
  • Register：对程序员可见的存储空间，通常用于标量计算。

AI Core的每种存储单元只能使用特定的指令访问，当前对程序员开放的存储及指令之间的关系如图2所示。

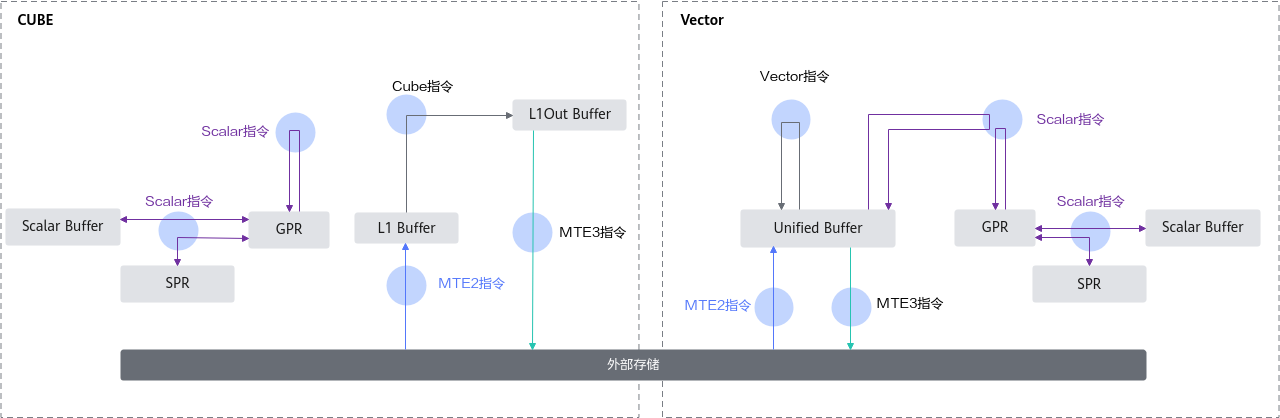

图2 指令与存储访问关系

上图的存储单元是软件层面概念，其中：

  • Scalar Buffer对应硬件存储单元Scalar Buffer。
  • Unified Buffer对应硬件存储单元Unified Buffer。
  • L1 Buffer对应硬件存储单元L1 Buffer。
  • L1Out Buffer为从L0C上抽象出来的存储Cube计算输出数据的存储单元。

由于开发高性能Cube算子难度较大，当前仅支持用户开发Vector算子。

控制单元

控制单元为整个计算过程提供了指令控制，负责整个AI Core的运行。AI Core包含的控制单元如表3所示。系统控制模块负责指挥和协调AI Core的整体运行模式，配置参数和实现功耗控制等。当指令通过指令发射模块顺次发射出去后，根据指令的不同类型，将会分别被发送到矩阵运算队列、向量运算队列和存储转换队列。

指令执行过程中，可以提前预取后续指令，并一次读入多条指令进入缓存，提升指令执行效率。多条指令从系统内存通过总线接口（BIU）进入到AI Core的指令缓存模块（Instruction Cache）中等待后续硬件快速自动解码或运算。指令被解码后便会被导入标量队列中，实现地址解码与运算控制。

表3 控制单元介绍

控制单元

描述

系统控制模块（System Control）

外部的Task Scheduler控制和初始化AI Core的配置接口， 配置PC、Para_base、BlockID等信息，具体功能包括：Block执行控制、Block执行完之后中断和状态申报、执行错误状态申报等。

指令缓存模块（Instruction Cache）

AI Core内部的指令Cache， 具有指令预取功能。

标量指令处理队列（Scalar PSQ）

Scalar指令处理队列。

指令发射模块（Instruction Dispatch）

CUBE/Vector/MTE指令经过Scalar PSQ处理之后，地址、参数等要素都已经配置好，之后Instruction Dispatch单元根据指令的类型，将CUBE/Vector/MTE指令分别分发到对应的指令队列等待相应的执行单元调度执行。

矩阵运算队列（Cube Queue）

Cube指令队列。同一个队列里的指令顺序执行，不同队列之间可以并行执行。

向量运算队列（Vector Queue）

Vector指令队列。同一个队列里的指令顺序执行，不同队列之间可以并行执行。

存储转换队列（MTE Queue）

MTE指令队列。同一个队列里的指令顺序执行，不同队列之间可以并行执行。

事件同步模块（Event Sync）

用于控制不同队列指令（也叫做不同指令流水）之间的依赖和同步的模块。

执行流水线

AI Core采用顺序取指令、并行执行指令的调度方式，如下图所示：

图3 AI Core指令调度方式

指令序列被顺序译码。根据指令的类型，有两种可能：

  • 如果指令是Scalar指令，指令会被直接执行。
  • 其他指令，指令会被调度到5个独立的分类队列，然后再分配到某个空间的执行部件执行。

    分类队列如下表所示：

    表4 分类队列

    队列缩写

    队列名称

    备注

    V

    Vector指令队列

    用于调度向量指令

    M

    Matrix指令队列

    用于调度Cube指令

    MTE1

    存储移动指令队列1

    用于调度如下内存移动指令：

    L1到L0A/L0B/UB，或者用SPR初始化L0A/L0B Buffer

    MTE2

    存储移动指令队列2

    用于调度如下内存移动指令：

    GM到L1/L0A/L0B/UB

    MTE3

    存储移动指令队列3

    用于调度如下内存移动指令：

    UB到GM

    根据调度分类的不同，可以把指令分类，加上被译码过程直接解释的Scalar指令（缩写为S），可以有6种指令分类：S、V、M、MTE1、MTE2、MTE3。

    除S队列之外，分属于不同队列的指令能够乱序执行，但是队列内部指令为顺序执行，即在满足数据依赖的前提下，指令的物理执行顺序不一定与代码的书写顺序一致。

    硬件按照下发顺序，将不同队列的指令分发到相应的队列上执行，昇腾AI处理器提供Barrier、set_flag/wait_flag两种指令，保证队列内部以及队列之间按照逻辑关系执行。
    • Barrier本身是一条指令，用于在队列内部约束执行顺序。其作用是，保证前序队列中所有数据的读写工作全部完成，后序指令才能执行。
    • set_flag/wait_flag为两条指令，在set_flag/wait_flag的指令中，可以指定一对指令队列的关系，表示两个队列之间完成一组“锁”机制，其作用方式为：
      • set_flag：当前序指令的所有读写操作都完成之后，当前指令开始执行，并将硬件中的对应标志位设置为1。
      • wait_flag：当执行到该指令时，如果发现对应标志位为0，该队列的后续指令将一直被阻塞；如果发现对应标志位为1，则将对应标志位设置为0，同时后续指令开始执行。

    TBE封装了这种依赖关系，所以应用开发人员不必对Barrier或者Flag进行编程。但应用开发人员仍需要理解这个基本原理，才能通过合适的代码调度，实现更好的同步关系。基于DSL方式进行算子开发无需关注代码调度，DSL提供了自动调度（auto_schedule）机制。
